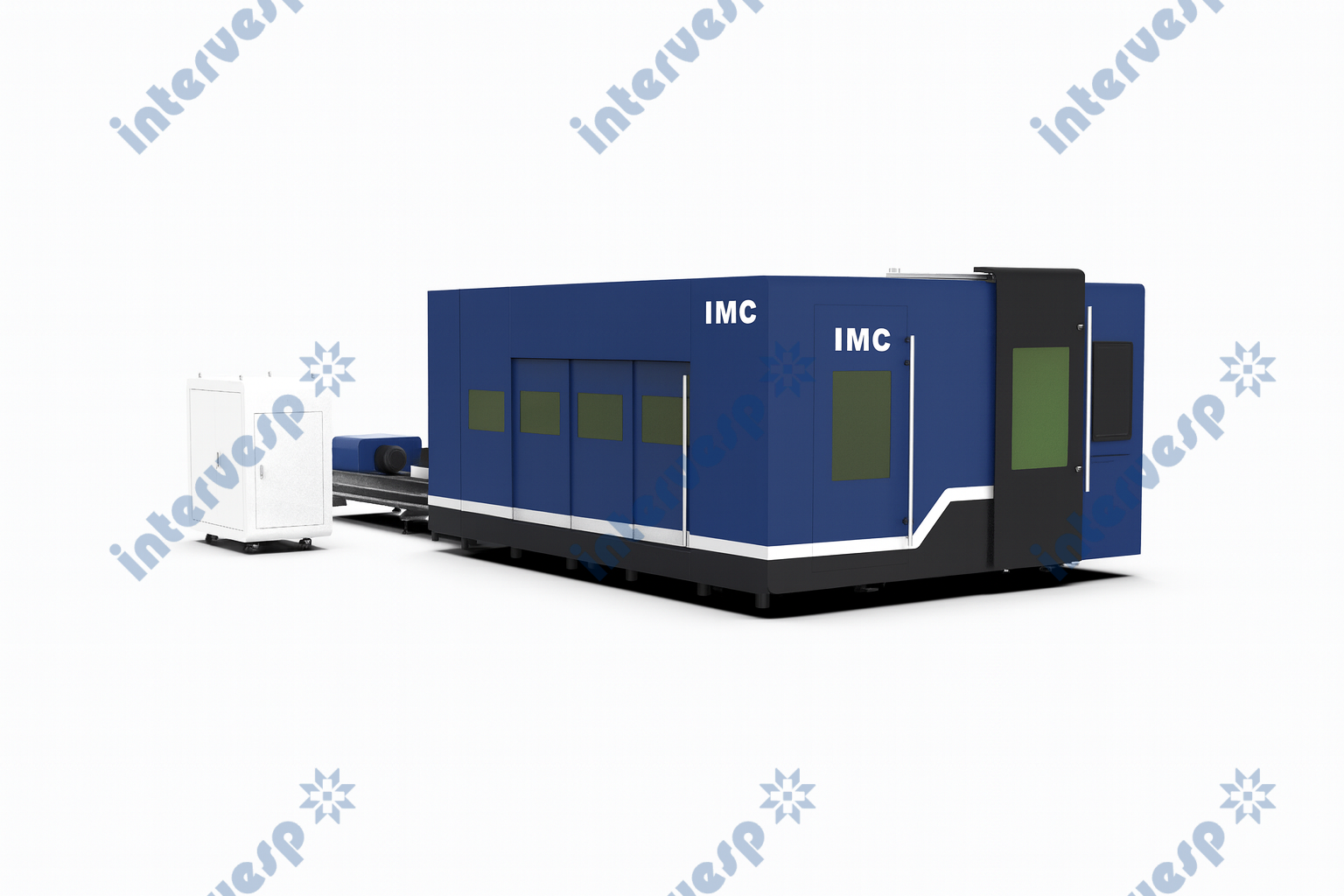

Станок лазерной резки листового металла и труб со сменным столом, кабинетной защитой зоны резки листа и труб IMC-6015CT

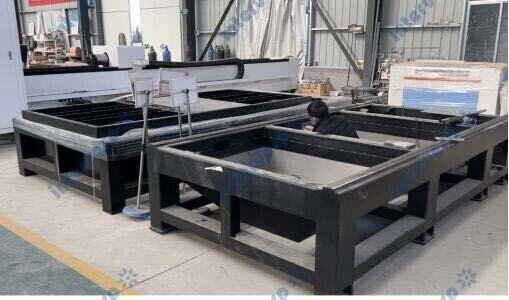

Сварная станина со сотовой конструкцией для отвода тепла.

Станина сварена из высококачественных толстых труб, обладает хорошей жесткостью, отличными сейсмическими характеристиками. Сварная станина из труб подходит для резки тонкого листового металла и имеет лучшую ремонтопригодность.

Станина подвержена высокотемпературному отжигу, вибрационной обработке и естественному старению для того, чтобы полностью устранить напряжение при сварке и механической обработке, значительно повышает ее прочность, жесткость, высокую точность и износостойкость.

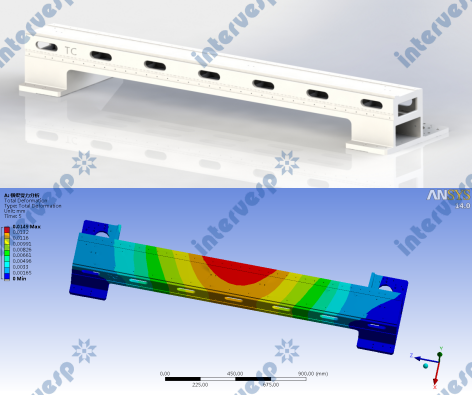

Профессиональное программное обеспечение "ANSYS" для анализа методом конечных элементов, оптимизации конструкции, улучшения динамических характеристик системы станины.

Портал изготовлен ​​из авиационного алюминия, который имеет хорошие характеристики разгона. Он имеет портальную структуру, двойные двигатели синхронно приводят в движение портала, имеет высокую скорость резки, чрезвычайно низкие эксплуатационные расходы, превосходную стабильность, высокое качество обработки и чрезвычайно высокую адаптируемость.

1. Авиационный экструдированный алюминиевый профильный портал проходит чистовую обработку после процесса экструзионного формования, отжига, вибрационного и естественного старения, так что общая жесткость и качество поверхности портала очень хорошие, при этом они обладают хорошей прочностью и пластичностью.

2. Портальная конструкция, оптимизированная методом конечных элементов на основе свойств металла алюминиевого сплава, устойчива к коррозии, легкая и очень жесткая, что обеспечивает высокую скорость движения во время лазерной резке и обладает отличными динамическими характеристиками. При условии соблюдения точности возможна высокоскоростная резка различной графики.

3. Авиационный алюминиевый портал позволяет оборудованию иметь высокоэффективные динамические характеристики, значительно повышать эффективность обработки и обеспечивать качество обработки.

Станок возможно укомплектовать различными оптоволоконными источниками лазерной резки, включая Raycus (Китай), Max (Китай), IPG (США-Германия-Россия), мощностью от 500 Вт до 12 000 Вт.

Волоконный лазерный генератор IPG с охлаждающим устройством.

Твердотельный лазерный источник, состоящий из комбинации диодов накачки и активного оптического волокна.

«Волоконная» технология гарантирует невероятно малое потребление энергии, благодаря высокой эффективности лазерного источника и низким стоимостям эксплуатации и обслуживания, обусловленным простотой конструкции источника.

Лазерный луч отличается высоким качеством и высокой плотностью энергии.

В отличие от источников CO2, волоконный источник не требует оптического пути, так как луч поступает от источника в зону резки через оптоволоконное соединение. Так же источник не требует наличия лазерного газа.

Двухконтурная система охлаждения для раздельного охлаждения волоконного лазерного источника и фокусирующей головки поставляется вместе с волоконным источником.

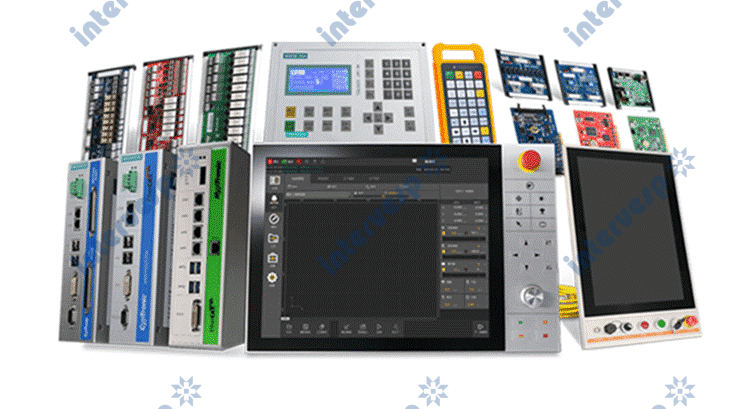

Применяется специальная система числового программного управления для лазерной резки, которая имеет высокую степень надежности и стабильности и постепенно превратилась в простейшую и усовершенствованную систему. Конкретные функции заключаются в следующем:

• Профессиональная операционная система для лазерной резки, многоязычный (в том числе китайский) интерфейс, простота в эксплуатации;
• Использование сервоприводной системы переменного тока и серводвигателя переменного тока, надежная работа, быстрая реакция и отсутствие необходимости в обслуживании;
• Быстрое слежение за поверхностью;
• Удобная работа функции сокращения;
• Линейная / дуговая интерполяция и функция компенсации разреза;
• Благодаря USB-интерфейсу и широкополосному интерфейсу он может осуществлять связь со станком для лазерной резки, а передача файлов удобна;
• Оснащенный профессиональным программным обеспечением для автоматического программирования лазерной резки, программное обеспечение имеет функции ручного или автоматического раскроя и резки;
• С отображением состояния и функцией отображения текущего положения;
• Совместная резка и другие функции;
• Функция «чехарда», функция «вперед и назад»;
• Отслеживание контроля высоты поверхности листа;
• Функция вложенности;
• Профессиональный интерфейс дисплея.

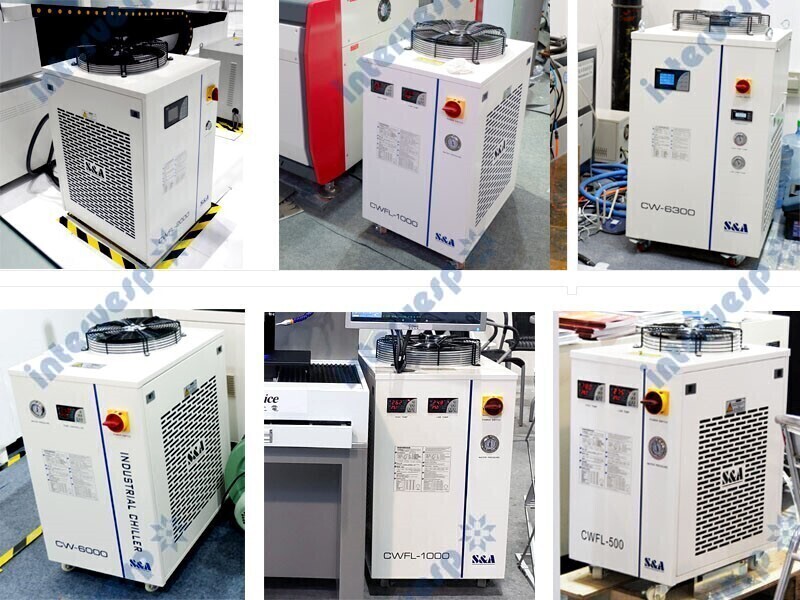

• Система охлаждения с двойным контролем и двойным фреоновым контуром, обеспечивает постоянное поддержание оптимальной рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне.
• Внешняя система водяного охлаждения оснащена деионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.
• Используется безопасный для окружающей среды хладагент.
• Точность регулировки температуры: ±1°С.
• Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.
• Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.
• Совместимость сами питания различных стандартов, сертифицировано CE/RoHS.
• Длительный срок службы, простота эксплуатации.
• Возможна установка нагревателя и очистителя воды.
