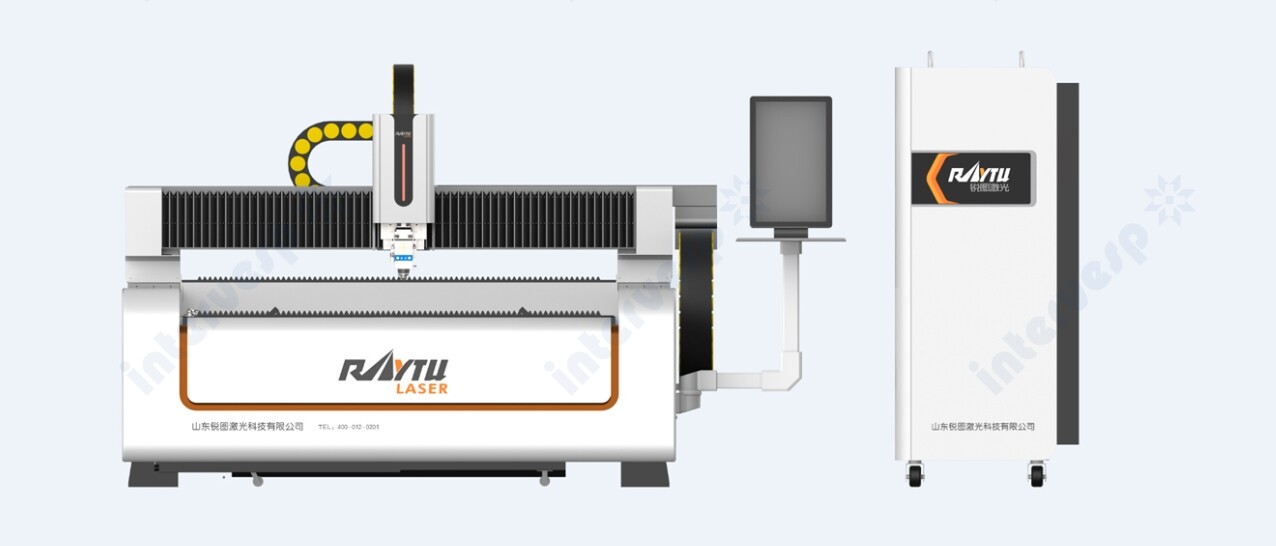

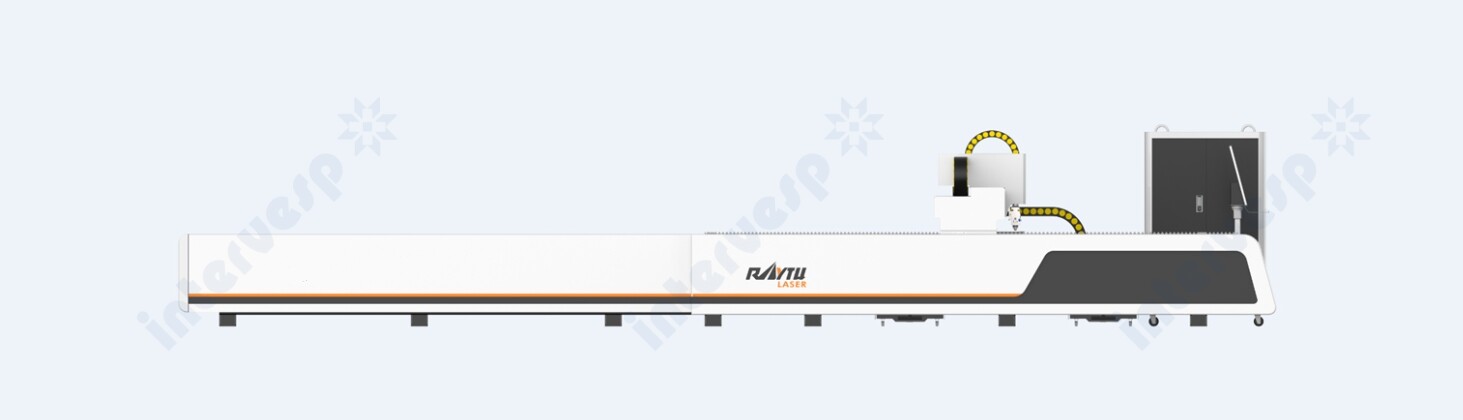

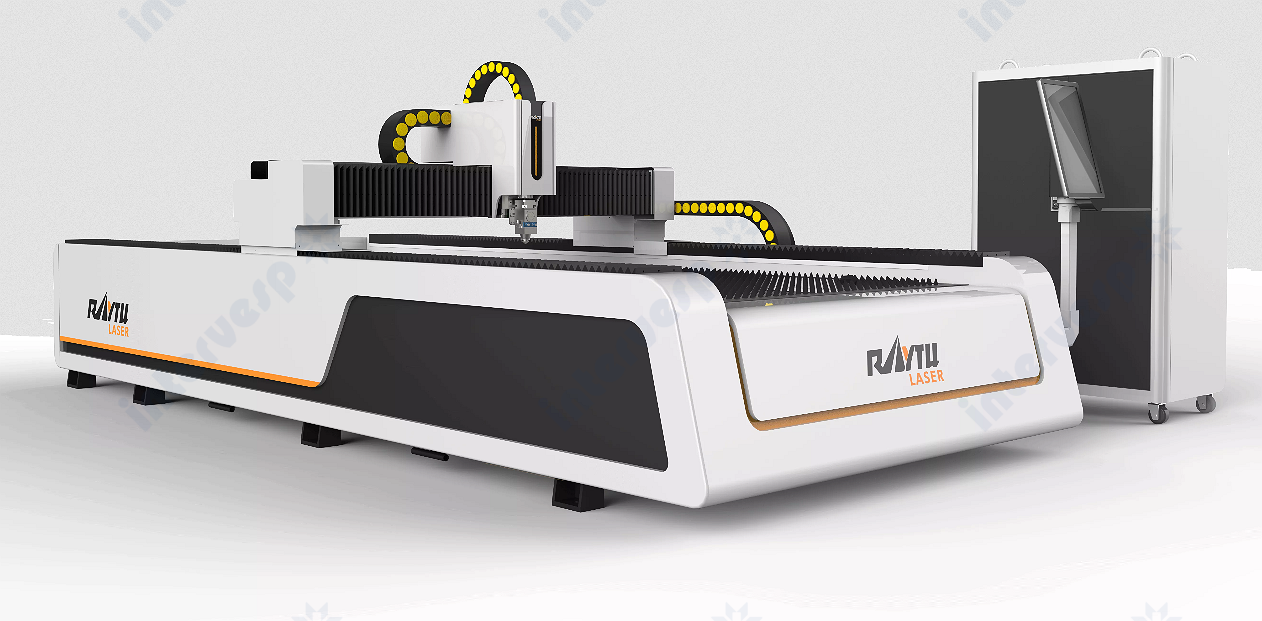

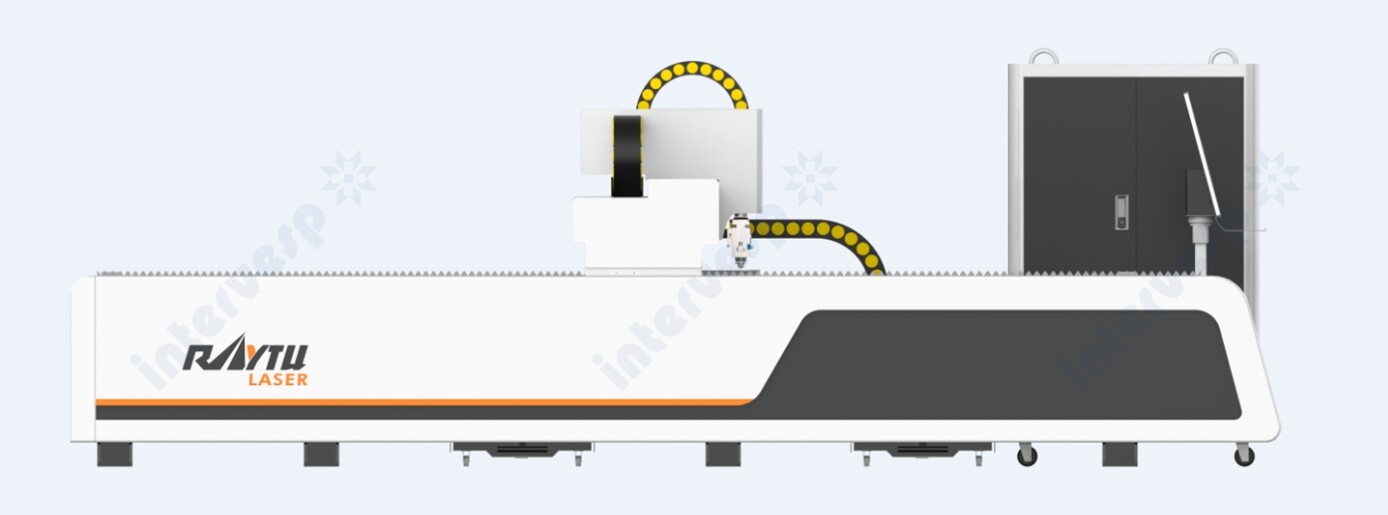

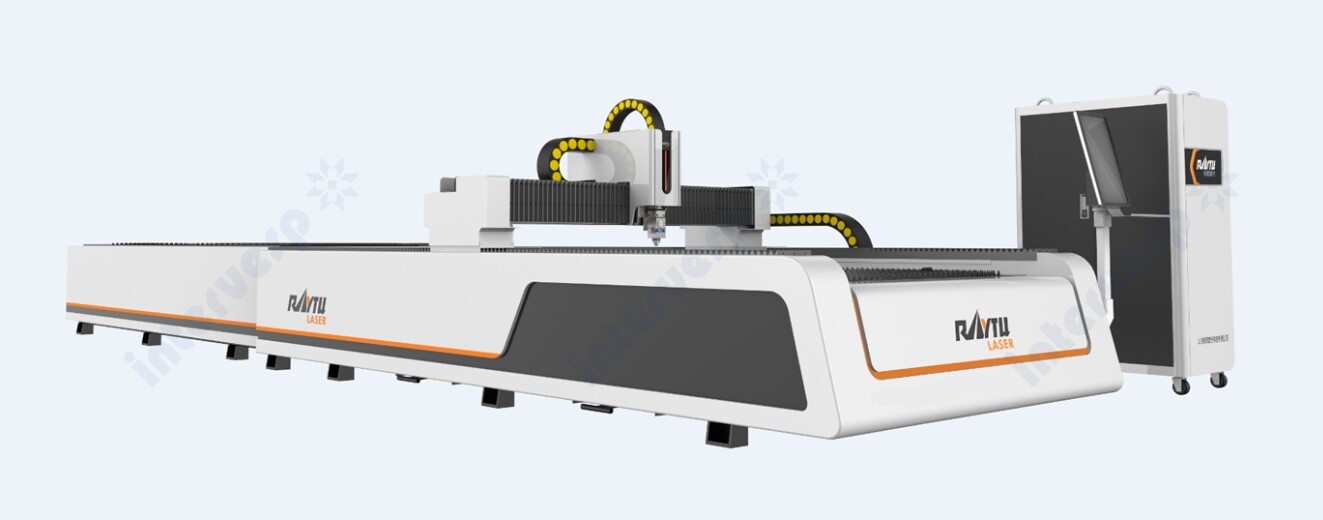

Оптоволоконный лазерный станок серии RT6020W

Raytu W-серии — это мощный станок для лазерной резки с одним столом, предназначенный для резки толстых металлических листов с высокой точностью и высокой эффективностью. Мощность источника Raytu W варьируется от 6000 Вт до 20000 Вт, а мощность серии H — от 1000 Вт до 6000 Вт. Серия W оснащена интеллектуальной централизованной системой управления, тяжелой сварной станиной из особо толстых листов, головкой с автоматической фокусировкой, автоматической смазкой и интеллектуальной системой зонального удаления пыли.

Описание серии W

Волоконный лазерный станок с одним столом без защиты для резки металла серии W – Настоящее оборудование в основном используется для высокоскоростной и высокоточной обработки металлических листов, таких как листы из углеродистой стали, листы из нержавеющей стали, оцинкованные листы, алюминиевые сплавы и т. Д. Вся машина стабильна в работе, зрелая в технологии, высокой эффективности резки и небольшой площади.

Станок для лазерной резки серии W представляет собой сварную листовую станину из сверхтолстых листов 10-12мм, которая подверглась многократной обработке старением. Компоненты трансмиссии, такие как редукторы и направляющие, применены известных производителей. Его портальная конструкция представляет собой цельную экструдированную конструкцию, и имеет хорошие динамические характеристики и стабильность работы.

1) Лазерные станки серии W на базе сварной станины из высококачественной листовой стали обладают высокой скоростью резки, минимальной стоимостью обслуживания и мощной конструкцией, с очень низким потреблением энергии (по сравнению, например, с CO2 станками со схожей мощностью излучения).

2) Высокая точность и эффективность

Сварная станина из толстой листовой стали, литой алюминиевый портал, портальная конструкция с двойным приводом 1800Вт, импортный высокоточный редуктор MOTOREDUCER(Франция), шестерни, зубчатая рейка YYC (Тайвань) и линейные направляющие HIWIN (Тайвань), с хорошей жесткостью, стабильной передачей и высокой скоростью;

3) Резка одной кнопкой, быстрое сканирование и резка с микроподключением;

4) Слои автоматически отображаются, различные методы обработки слоев могут быть автоматически назначены при импорте графики, а графика может удаленно передаваться на станок в мастерской;

5) Скорость перемещения 170м / мин, ускорение 2.0 G, точность позиционирования 0,03мм/м, точность повторного позиционирования 0,02мм, параметры намного выше, чем у аналогов;

6) Благодаря функции зонального пылеудаления, что делает конструкцию защиты от пыли более строгой и разумной, а также увеличивает эффект вентиляции и удаления пыли;

7) Автоматическая система смазки модернизирована, добавлена смазка шестерен и зубчатых реек, а смазочное масло предоставляется регулярно и в количественном отношении для обеспечения нормальной работы оборудования и продления срока службы оборудования; Функция автоматической смазки для расчета пробега лучше, чем обычная повременная смазка, которая решает проблему смазывания машины, когда она не работает, и позволяет избежать отходов;

8) Большой рабочий дисплей диагональю 21 дюйм, два порта USB на передней панели, интеллектуальная система мониторинга, отслеживание состояния резки в режиме реального времени, снижение аварийности;

9) Обнаружение давления режущего газа в реальном времени. Когда значение давления режущего газа ниже чем давления, необходимого для хорошего эффекта резки и точности, будет выдан аварийный сигнал, чтобы гарантировать хорошие результаты резки и предложить своевременную замену газа;

10) Система слежения и автоматическая система патрулирования модернизированы для улучшения качества резки и эффективности резки, поддержка автоматического контроля по шести точкам и дополнительная защита от шлака;

11) Все ключевые детали станка импортные.

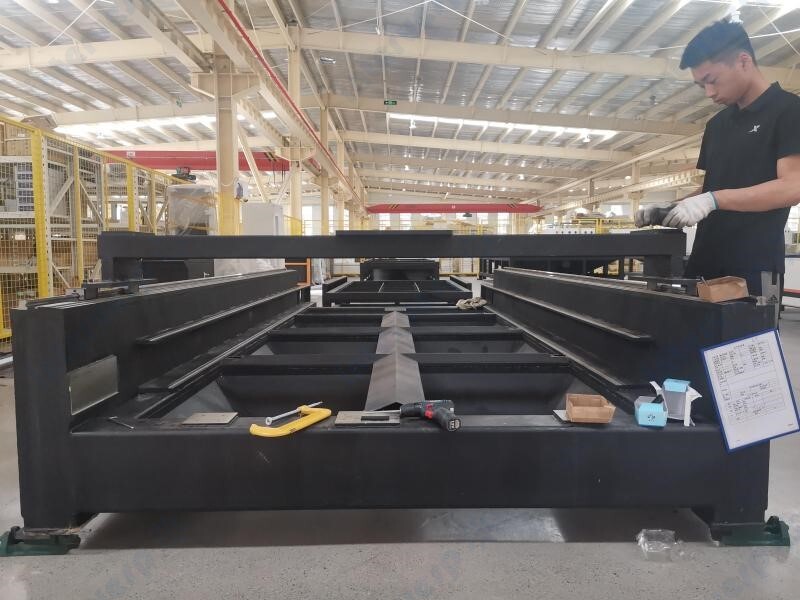

Основная часть станка имеет хорошую жесткость и высокую прочность. Она сварена из сверхтолстой листовой углеродистой стали 10 мм и подвержена высокотемпературному отжигу, вибрационной обработке и естественному старению для того, чтобы полностью устранить напряжение при сварке и механической обработке, значительно повышает ее прочность, жесткость, высокую точность и износостойкость, может использоваться в течение 20 лет без деформации. Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

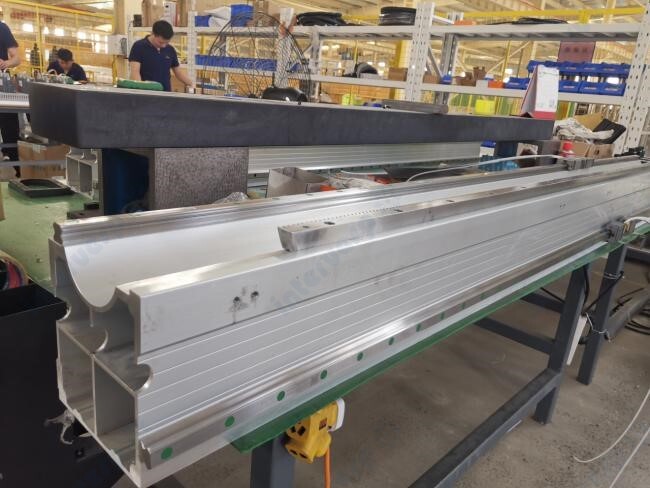

Авиационный алюминиевый портал проходит чистовую обработку после процесса экструзионного формования, отжига, вибрационного и естественного старения, так что общая жесткость и качество поверхности портала очень хорошие, при этом они обладают хорошей прочностью и пластичностью.

Весь портал обрабатывается процессом термообработки T6, чтобы портал приобрел максимальную прочность. Обработка раствором улучшает прочность и пластичность портала, оптимизирует и снижает ее вес в целях снижения веса, ускорения скорости резки.

Портальная конструкция, оптимизированная методом конечных элементов на основе свойств металла алюминиевого сплава, устойчива к коррозии, легкая и очень жесткая, что обеспечивает высокую скорость движения во время лазерной резке и обладает отличными динамическими характеристиками. При условии соблюдения точности возможна высокоскоростная резка различной графики.

Авиационный алюминиевый портал позволяет оборудованию иметь высокоэффективные динамические характеристики, значительно повышать эффективность обработки и обеспечивать качество обработки.

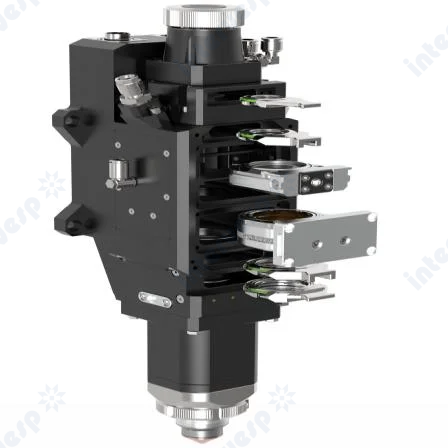

Режущая голова от компании-разработчика контроллера FSCut и программного обеспечения CypCut, известной во всем Мире - Shanghai Friendess Electronics Technology Co., Ltd. (Китай). Серия BLT высокой мощности предназначена для резки листового металла и использует технологию EtherCAT. Режущая головка BLT641 отличается преимуществами простой установки и регулировки, а также высокой производительностью, она является самой интеллектуальной режущей головкой на рынке. BLT641 подходит для лазерной резки мощностью 6 000 Вт - 12 000 Вт. Благодаря передовому дизайну и технологиям она обладает высокой производительностью при работе в промышленных условиях.

6кВт -ЧПУ FSCUT4000E + голова BS06K

8кВт ЧПУ FSCUT8000+ голова Cypcut BLT441

12кВт – ЧПУ FSCUT8000+ голова Cypcut BLT642

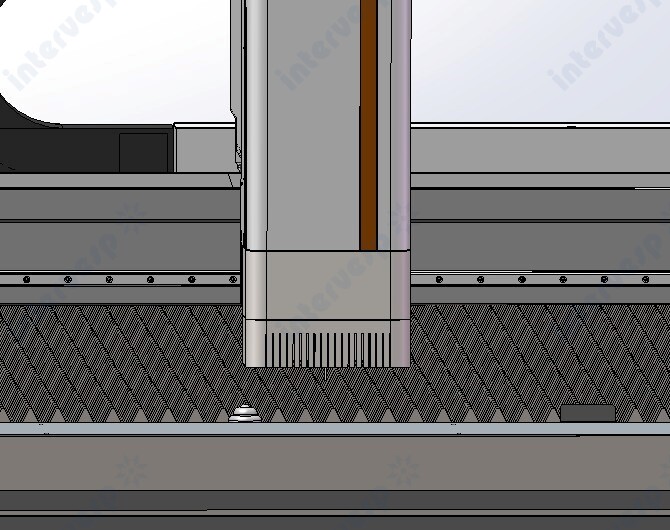

Полностью закрытая конструкция с использованием огне- и радиационно-стойкого материала. Устройство обдува сбоку лазерной головки. В сочетании с секционным дымоудалением во избежание поражения оператора дымом и излучением.

Применяется специальная система числового программного управления для лазерной резки, которая имеет высокую степень надежности и стабильности и постепенно превратилась в простейшую и усовершенствованную систему.

Компания FUJI Electric основана в 1923 году в Токио как завод по производству электрооборудования и компонентов. Сегодня FUJI Electric является одной из ведущих компаний в мире по производству средств промышленной автоматизации.

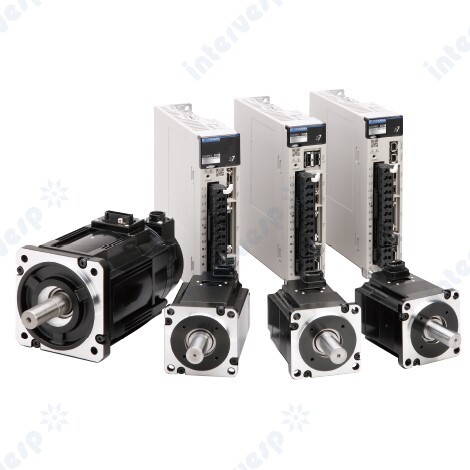

Сервоприводы предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики. Все сервосистемы комплектуются пакетами программ, обеспечивающих легкую процедуру программирования и установки модулей.

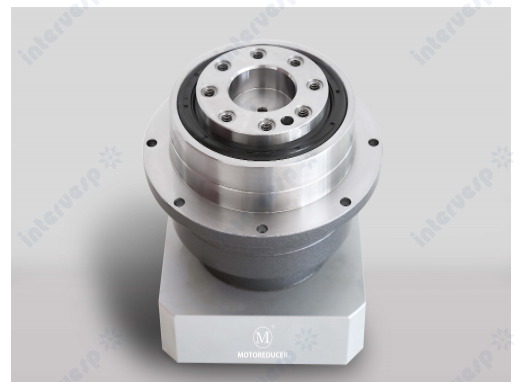

Особенности редуктора Motoreducer (Франция) - Высокая мощность, малый размер, большой крутящий момент, высокая жесткость, высокая эффективность, низкий уровень шума, низкий люфт

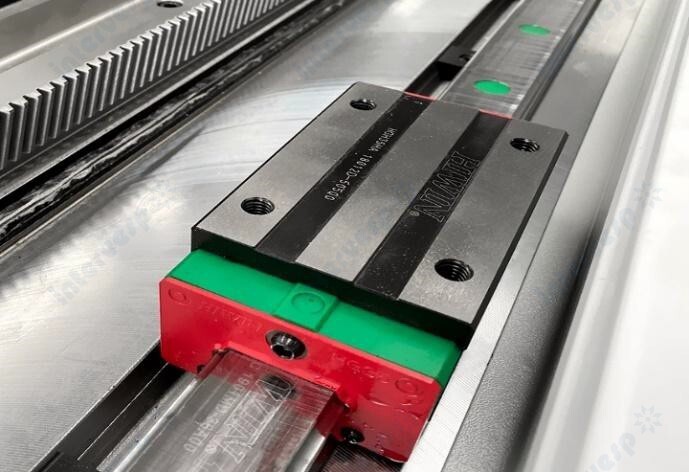

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Компания YYC (Тайвань) основана в 1979 году. YYC специализируется на производстве высокоточных зубчатых реек и шестерней, комбинированных зубчатых реек и роликов, планетарных редукторов и безлюфтовых редукторов. Производители станков с ЧПУ и технологического оборудования используют продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире.

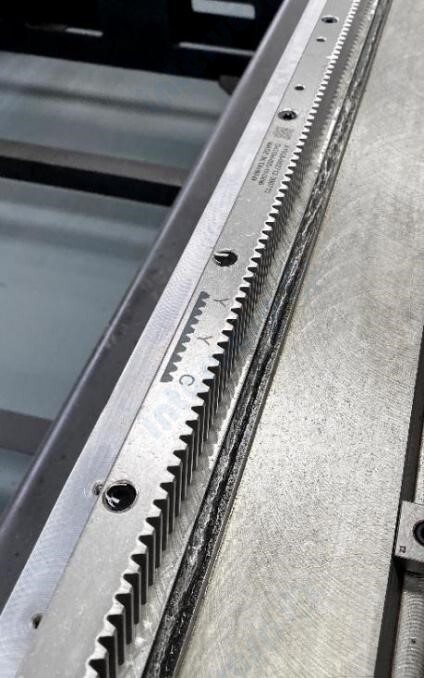

Зубчатая рейка YYC отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Рейка может перемещаться относительно неподвижной шестерни, а шестерня (вместе с приводом) относительно рейки.

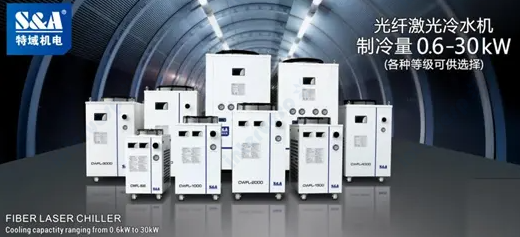

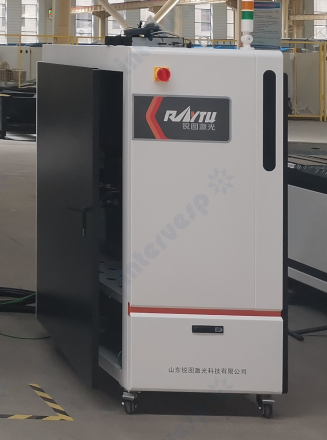

Система охлаждения с двойным контролем и двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне.

1. Безопасность использования          .
2. Пылезащитная функция. Увеличение срока службы.
3. Легкость доступа при обслуживании и осмотре.
4. Соблюдены международные стандарты при соединении проводов и кабелей, следовательно простота понимания электронных схем.

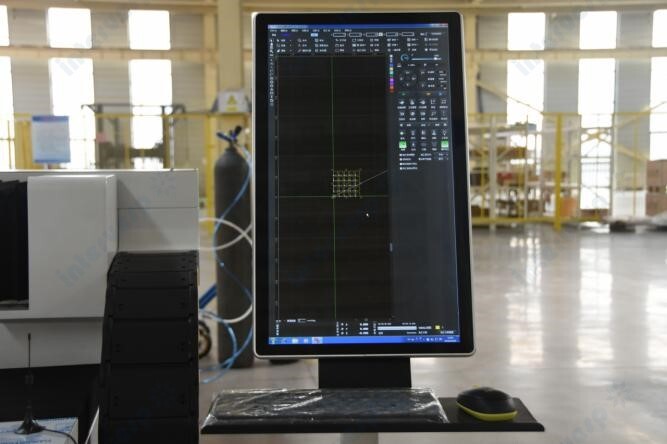

21-дюмовой большой рабочий дисплей

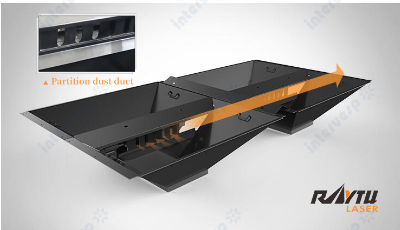

Увеличивает эффект вентиляции и удаления пыли

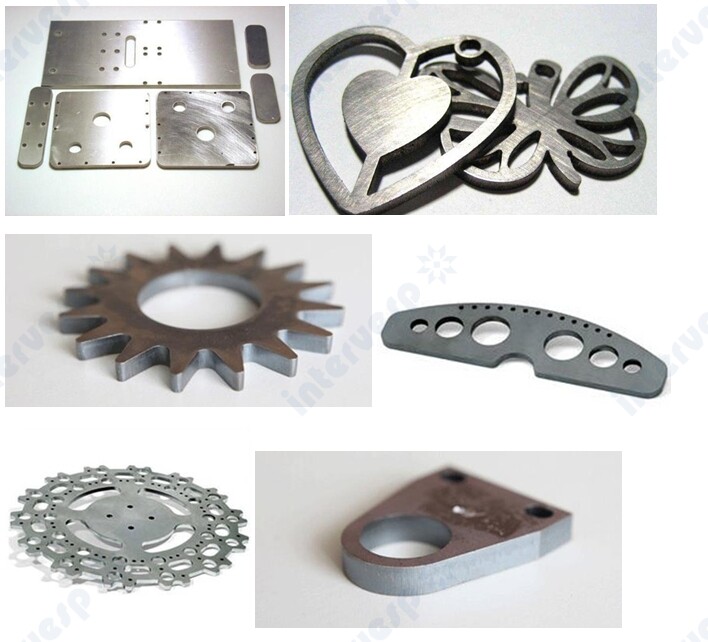

Благодаря передовой технологии резки образец для резки имеет аккуратную поверхность среза, гладкое дно, без заусенцев, без шлака и без вторичной обработки. Идеально реализуйте потребности резки при экстремальной резке углеродистой ста-ли, резке толстых листов с очень маленькими отверстиями, резке острых углов толстых листов из углеродистой стали и т. Д.
