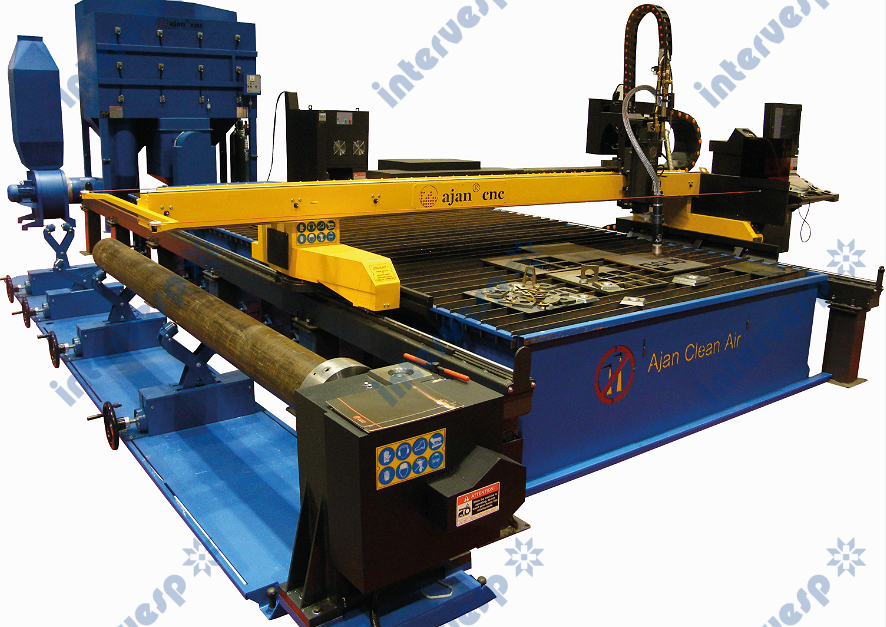

Портальная промышленная машина плазменной и газокислородной резки HP260A (стол 2000х6000мм)

Компания Ajan Elektronik  была основана в 1973 году. Основным продуктом производства на тот период было изготовление бесперебойных источников питания. После накопления достаточного опыта, фирма Ajan начала выпуск электроэрозионных станков, и первая партия оборудования появилась на рынке в 1975 году.

В оборудовании AJAN Elektronik сведено к минимуму использование узлов, произведенных другими фирмами, за счет собственного производства таких узлов как серводвигатель, источник питания плазменной дуги, плазмотрон, система управления ЧПУ, драйвер управления серводвигателем, система автоматического контроля и регулировки давления газов при резке и т.д.

В моделях PР используется автоматическая система контроля давления газов при резке. При настройке параметров требуется лишь выбор марки материала, силы тока и толщины металла, а для газокислородной резки только толщины металла. К возможностям станка относятся: автоматическое регулирования длины дуги в процессе резки, определение высоты прокола листа плазмотроном тремя способами (обеспечивает начало резки практически с любой поверхности), увеличенная стойкость расходных материалов.

При газокислородной резке есть функция задержки подачи режущего кислорода для облегчения прокола листа металла, используется быстрый прогрев листа перед проколом, автоматическое, полуавтоматическое и ручное управление высотой резака в процессе резки.

Для обеспечения высокой точности перемещения и получаемых заготовок на станках термической резки моделей РР применяются серводвигатели, которые расположены: один на оси Y, два двигателя на оси Х, один на оси Z (управление высотой резаков). Дополнительный серводвигатель может устанавливаться на четвертую координату для обеспечения выполнения снятия фаски.

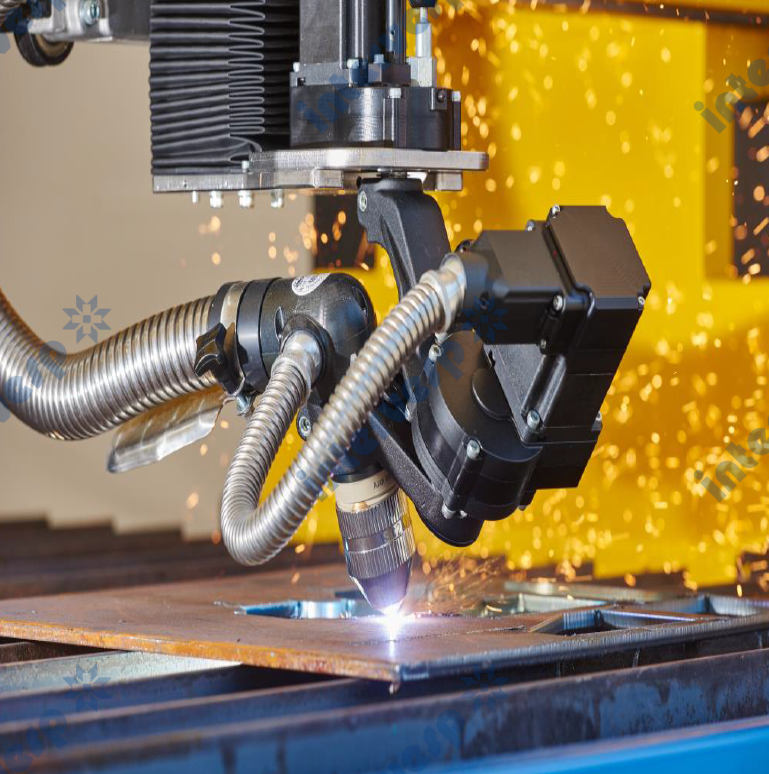

Плазменный и газокислородный резаки устанавливаются на один суппорт. Возможна установка нескольких газовых и плазменных резаков на один портал в зависимости от модели и размера.

Разрезаемые металлы для плазменной резки – малоуглеродистые и низколегированные стали и сплавы, высоколегированные стали и сплавы, в том числе нержавеющие, цветные металлы.

Создание карт раскроя для данного оборудования возможно выполнять в программе AutoCAD.

Для максимально качественного реза нержавеющих металлов необходимо использовать смеси газов, таких как N₂, H₂, Ar.

Имеется режим маркировки для рисования контуров деталей, линий гибов, центров отверстий, установочных баз и т.д.

Машина может дополнительно комплектоваться приспособлением для снятия фаски. Добавление 4-ой координаты позволяет производить не только прямолинейный, но и криволинейный раскрой и разделку листового проката.

1. Управление перемещением портальной машины согласно УП.

2. Управление технологическим процессом термической плазменной резки металлов.

3. Автоматическое управление высотой резака в процессе поджига и пробивки (опускание резака, поджиг, автоматическая пробивка металла, выход резака на заданную высоту и осуществление резки со стабилизацией зазора между резаком и листом металла).

4. Загрузка управляющих программ (УП) может производиться с внутренней флэш-памяти портальной машины, с дискеты 3,5”, с пульта оператора, с клавиатуры, с USB флэш диска.

5. Объем внутреннего флэш- диска позволяет хранить в памяти до нескольких сотен УП карт раскроя или до нескольких тысяч деталей для резки.

6. Формат управляющих программ: ISO, ESSI, G-коды.

7. Имеется возможность отдельного задания режимов с маршевой (холостые прогоны задания и отработки выполнения УП), рабочей (резка деталей) и «ползущей» (в режиме автоматической пробивки листа) скоростями.

8. Система управления имеет систему защиты и блокировку от ошибочных действий оператора.

9. Блокировка перемещения портальной машины при наезде на концевые выключатели.

10. Блокировка запуска выполнения УП при несоблюдении необходимых условий (отсутствие давления воздуха, горючих газов и т.п.).

11. Возможность остановки выполнения УП в произвольной точке с дальнейшим продолжением ее выполнения.

12. Сохранение абсолютных координат резака относительно разделочного стола в энергонезависимой памяти с возможностью контроля за выходом резака или траектории движения по УП за пределы разделочного стола.

13. Возможность выполнения УП в различных режимах:

Режим «резки»  - выполнение УП с включением резки.

Режим «черчение» - выполнение УП без включения резки.

14. Выполнение УП «вперед» и «назад» (реверс выполнения УП) – возможность движения по траектории УП в прямом и обратном направлениях.

15. Возможность выполнения не только всей карты раскроя, но и произвольного фрагмента УП.

16. Возможность выполнения УП в шаговом (покадровом) режиме – выполнение УП с остановкой после выполнения каждой команды УП.

17. Имеется возможность плавного изменения скорости перемещения машины в произвольный момент времени как в программном, так и в ручном  режимах. Диапазон изменения скорости движения - 10…125% от заданного значения.

18. Возможность геометрических преобразований УП:

Поворот карты раскроя на произвольный угол.

Поворот карты раскроя для компенсации угла укладки листа металла на разделочный стол.

19. Возможность привязки УП к произвольному положению резака.

20. Возможность задания величины поправки на ширину реза (эквидистанты).

21. На экране монитора системы управления оператору доступна вся необходимая информация о текущем режиме и состоянии портальной машины:

В графическом виде отображается карта раскроя УП.

Имеется возможность масштабирования карты раскроя листа на экране монитора и передвижение фрагмента изображения (прокрутка) для рассматривания мелких деталей в УП.

Отображение текста управляющей программы с подсветкой текущей выполняемой команды.

Отображение текущей координаты резака, скорости движения режущей головки.

Отображение в реальном времени датчиков давления воздуха, газов, воды и воздуха.

Отображение текущего давления режущих газов (для OXY моделей).

Графическое отображение карты раскроя при загрузке УП с диска.

22. Отображение свободного места на диске и выдача предупреждающих сообщений при переполнении дискового пространства.

23. Возможность составления новых или редактирования существующих УП с контролем на экране монитора результатов редактирования в графическом виде.

24. Использование режима маркировки.

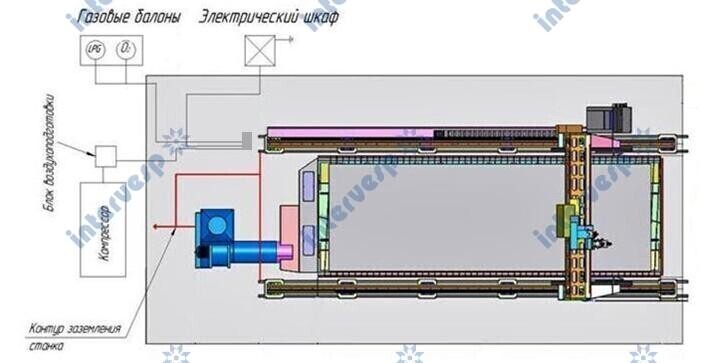

Компрессор с блоком подготовки воздуха: вопрос установки блоков для рабочих газов заслуживает особого внимания, т.к. в машине термической резки используются электропневмоэлементы, чувствительные к чистоте подаваемых газов. Блок воздухоподготовки включает: компрессор (винтовой или поршневой), рефрижераторный осушитель воздуха, масловлагоотделитель и фильтр механической очистки.

Компания «Ажан» не производит оборудование воздухоподготовки, но наши специалисты предоставят всю необходимую информацию для выбора системы стороннего производителя.

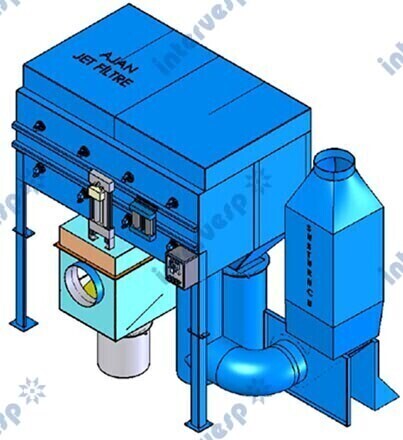

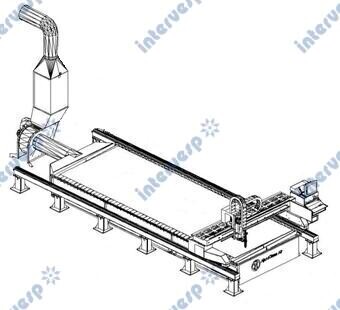

Стационарный модульный фильтр с механическим способом фильтрации и системой самоочистки предназначен для очищения загрязненного воздуха от производимого при резке дыма и пыли, металлических частиц и т.п. выбросов. Для подключения фильтра к столу для раскроя металла используются металлические воздуховоды, хомуты и мягкие вставки.

Уровень загрязнения картриджей контролируется электронной панелью управления фильтра. Управление осуществляется с помощью контроля уровня удара за счет уменьшения частоты повторения и увеличения длительности цикла. Таким образом, уменьшается потребление воздуха системой. Мы имеем увеличение на 30% эффективности очистки площади потока воздуха картриджами от пыли за счет его вибрации от воздушного электромагнитного клапана, встроенного в корпус фильтра после его открытия. Поэтому картриджи расположены в корпусе фильтра горизонтально, а так же для удобства их замены и обслуживания. Картриджи защищены от воспламенения расположением на входе потока воздуха в фильтр пламягасительного блока, который имеется на всех столах системы вентиляции машин плазменной резки.

Пламягаситель задерживает окурки сигарет, горящую бумагу, куски тканей и собирает их в специально отведенном месте.

Очищенный воздух необходимо выводить на улицу путем соединения воздуховодов идущих на улицу с шумогасителем системы вентиляции.

Исходя из размеров станка подбирается система фильтрации. Всего их может быть 4 модели, в зависимости от площади фильтрующего элемента:

Станки AJAN серий Р могут быть оснащены устройством разделки кромок, представляющим собой один плазменный резак AJAN, размещенный на поворотном шаровом шарнире совместно с датчиком высоты. Угол разделки кромок устанавливается вручную: ось плазмотрона отклоняется от вертикали на угол соответствующий углу разделки. Привод поворота устройства разделки кромок позволяет производить не только прямолинейный, но и криволинейный раскрой и разделку. Угол разделки кромок может быть выполнен в пределах от 0 до 45°.

∙ Компактный дизайн;

∙ Самое легкое в мире приспособление;

∙ Полностью защищено от столкновений во избежание повреждений;

∙ Угол обработки от + 45° ,- 45°

∙ Максимальный угол поворота 540°;

∙ С одного нажатия кнопки изменение разделки с наружной на внутреннюю;
