Сушильная камера по индивидуальному заказу

Сушильная камера по индивидуальному заказу
Сушильная камера по индивидуальному заказу
Италия
Основные характеристики

Размеры штабеля (Ш x Г x В ), мм: 1000/6000x1200x1200

Объём камеры, м3: 50-200

Преимущества
  • алюминиевый сплав 6063 T66
  • стены с панелью из 100 мм стекловолокна посередине
  • калориферы, изготовленные из нержавеющей стали AISI304 с алюминиевым оребрением
  • блока управления TERMOLEGNO NEW 6800
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Каталог в pdf

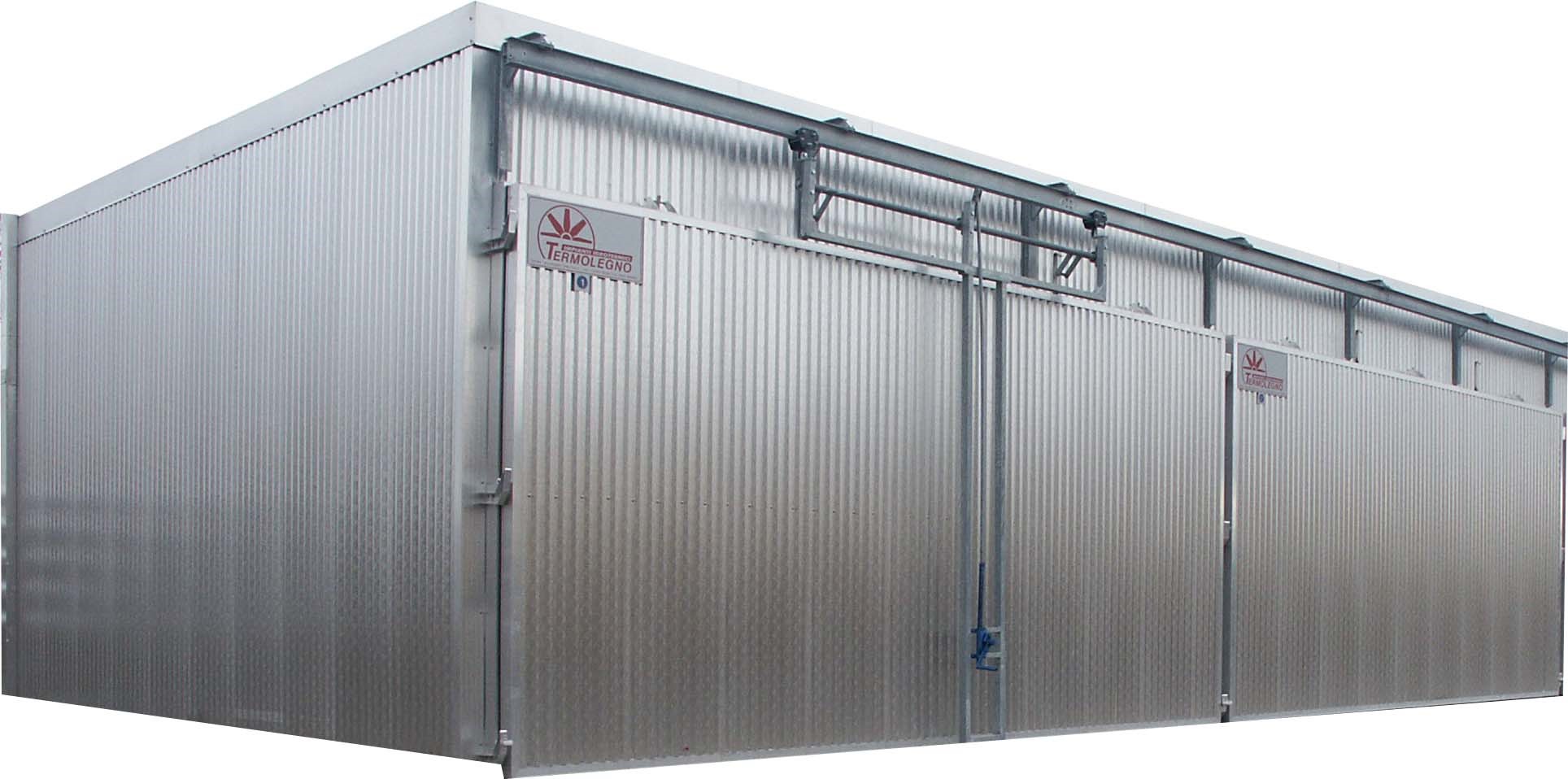

Камера для сушки древесины по индивидуальному заказу

Сушильная камера по индивидуальному заказу

Изготовим конвективную камеру для сушки древесины по индивидуальному заказу. Объем разовой загрузки от 50 до 200 м.куб. Также можем предложить комплекс сушильных камер состоящий из нескольких камер (до 15 камер установленных в ряд). Для сушки различного пиломатериала толщиной от 20 до 150мм. Породы древесины: сосна, ель, пихта, дуб, береза, ольха, ясень, бук, осина и т.д. Поможем с подбором камер согласно вашего технического задания.

Описание конструкции сушильной камеры

Сушильная камера по индивидуальному заказу

Внутренняя несущая структура:

Изготовлено из алюминиевого сплава с использованием специальных секций собственного производства. Алюминиевый сплав 6063 T66 с предельным напряжением растяжения 2500 kg/cm². Все используемые гайки и болты, для креплений камеры и несущие колонны выполнены из нержавеющей стали. Несущие колонны имеют прямоугольную форму сечением 160x70 мм, и крепятся к полу при помощи уплотнительных колец и цемента. Данная конструкция способна выдерживать порывы ветра до 120 км/ч и покров снега 160 кг/м² (дополнительно по запросу 250/320/450 кг/м2).

Сушильная камера по индивидуальному заказу

Стены и крыша:

Изготовлены из алюминиевых панелей с квадратным про­филем изнутри peraluman 5754 (сплав алюминия и магния, который имеет высокое сопротивление окислению и ржавчине, вызываемых танином) с панелью из 100 мм стекловолокна посередине, снаружи обшиты алюминиевым листом с гранулированным покрытием, что обеспечивает дополнительную вентиляцию, сохраняя теплоизоляционные плиты сухими. Благодаря особенной структуре и дизайну стен, они полностью пожароустойчивы, не впитывают влагу, гарантируют стабильность работы при температурах выше 200°C. Изоляционный материал имеет следующие характеристики:

Теплопроводность lD 0.032 W/(м × K) – Огнеопасность: не легко воспламеняемый материал (Евро класс A1) – Тип панели: ISOVER E60 S – соответствует стандартам UNI EN 13162: 2009, вложение Z. Данный изоляционный материал используется на стенах и крыше. Лотки и желоба изготовлены из алюминиевого сплава.

Сушильная камера по индивидуальному заказу

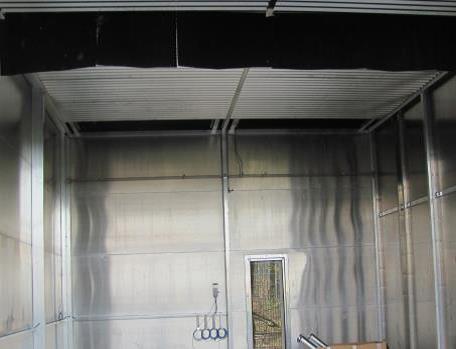

Фальш-потолок:

Фальш-потолок изготовлен из алюминиевого гофрированного листа, установлен на расстоянии 1000 мм от потолка, закреплен при помощи специальных алюминиевых секций. Фальш-потолок изготовлен и смонтирован с особым вниманием, т.к. он играет важную роль в процессе эффективной циркуляции воздуха между штабелями пиломатериалов. Подвесной потолок имеет съемные панели, которые позволяют производить проверку вентиляторов и теплообменников.

Сушильная камера по индивидуальному заказу

Ворота:

Представляет собой цельную раздвижную дверь с надежной системой подшипников и пазом с резиновой прокладкой (Dutral), обеспечивающей оптимальную герметизацию по всему периметру.

Панели из стекловолокна для изоляции имеют такие же характеристики, как и панели камеры для стен и потолка. Система открытия двери, в данном случае раздвижная дверь, в корпусе из нержавеющей стали, направляющие выполняются из оцинкованной стали. В комплект поставки входит гидравлический домкрат для легкого открытия и закрытия двери.

Сушильная камера по индивидуальному заказу

Инспекционная дверь:

Изготовлены из алюминия и изолированы панелями с идентичными стенам, двери и потолку характеристиками. Удобная и надежная ручка для открытия внутрь или наружу. Размеры двери: 600 x 1700 мм.

Сушильная камера по индивидуальному заказу

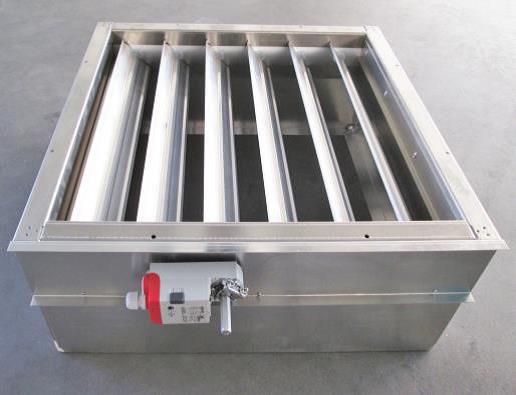

Заслонки для воздухообмена:

Изготовлено из нержавеющей стали и алюминия, оснащены 24В двигателем для синхронного открытия и закрытия, установлены на крыше камеры и позволяют регулировать насыщение воздуха и поддерживать необходимое гигрометрическое равновесие на протяжении всего цикла обработки. Размеры воздуховода быстро регулируются для оптимального обмена воздуха. Каждый оборудован сервоприводом Termolegno для открытия и закрытия заглушки.

Сушильная камера по индивидуальному заказу

Отопление:

Состоит из калориферов, изготовленных из нержавеющей стали AISI304 с алюминиевым оребрением. Калориферы установлены по всей длине задней стены сушилки. Батареи теплообменников соответствуют характеристикам сушильной камеры. Теплообменники работают при температуре горячей воды 90ºС с давлением 2 БАР. Комплект поставки также включает трехходовой сервоуправляемый моторизованный клапан, регулировка автоматическая электронным блоком управления.

Сушильная камера по индивидуальному заказу

Система вентилирования:

Состоит из винтообразных реверсивных электровентиляторов со скоростью вращения 1400 об/мин, с осевыми лопастями из литого алюминия. Константный воздушный поток в обоих направлениях 30000 м³/ч при скорости вращения 1400 об/мин. Крыльчатка вентиляторов подвергнута статической и динамической балансировке. Кожух, наконечник и стенд двигателя из стали. Мотор 3 или 4 кВт, 400 В, 50Гц, класс Н, защита IP55, в тропическом исполнении. Двигатель сконструирован специально для работы в высокотемпературной среде, с боковой защитой из чугуна и корпусом двигателя из алюминия, особо устойчив к влажности и коррозии. Вентиляторы смонтированы на алюминиевой балке, которая установлена по центру камеры.

Сушильная камера по индивидуальному заказу

Резиновый дефлектор (опция):

Резиновые воздушные дефлектора располагается по всей длине камеры между фальш-потолком и штабелем древесины. Изготовлено из EPDM резины, это специальный материал способный выдержать температуру от -40 ° С до + 120 ° С.

Сушильная камера по индивидуальному заказу

Система увлажнения:

Состоит из комплекта форсунок, смонтированных на патрубках из нержавеющей стали в комплекте с электромагнитным клапаном, который управляется электроникой. Контролируется влажность внутри сушильной камеры, поддерживается оптимальный уровень влажности согласно заданной программе сушки. Минимальное давление в источнике воды из существующего источника должно быть не менее 3 бар.

Сушильная камера по индивидуальному заказу

Система крепления:

Все винты и другие аксессуары для крепления из нержавеющей стали.

Уплотнитель:

Все отверстия, соединения между панелями, листами и конструкцией уплотняются силиконовыми прокладками с высокой термозащитой, что гарантирует герметичность.

Электрическая панель:

Закрытая металлическая структура, данная панель закрывает оборудование контроля и управления для всех приводных механизмов камеры (вентиляторов, отопление, обмен воздуха, увлажнение). Комплект поставки включает все электрокомпоненты необходимые для инсталляции, изготовление согласно стандартам CE. Панель сконструирована как для автоматического, так и для ручного управления процессом сушки, а также предназначена для подключения электронного блока управления TERMOLEGNO NEW 6800.

Сушильная камера по индивидуальному заказу

Блок электронного управления NEW 6800:

Электронное оборудование для управления циклом сушки, мод. TERMOLEGNO NEW 6800 это основной узел управления и регулировки сушильных камер. Данный узел управления полностью независимо от ПК, имеет дисплей, клавиатуру для функционального локального управления. Основными характеристиками являются мощный процессор, который позволяет осуществить качественный процесс сушки и хранит данные и сообщения о событиях. Каждое событие хранится в архиве с указанием времени и даты. Модель NEW 6800 производит деление цикла сушки на 8 основных фаз (также возможна опция с 24 фазами). Программы сушки могут быть загружены и/или изменены в конфигурации, сохранение в памяти панели управления и использованы оператором в любое время. Для запуска операции сушки необходимо выполнить следующее:

- выбрать желаемый материал, к примеру, дуб.

- выбрать диапазон толщины (выражается в мм) что подразумевает доски, которые необходимо высушить 0÷30 –  >30÷60 – >60.

- тип желаемой влажности по окончанию программы сушки, к примеру, 10%.

- нажмите кнопку START для запуска цикла.

Поставка включает в себя набор проб, в которой находятся 8 датчиков влажности с силиконовыми проводами для измерения влажности древесины (AWM), 2 пробы для измерения температуры внутри камеры (T), 2 пробы для равновесной влажности внутри камеры (EMC) а также выходы пропорционального управления распылителями, трубами, отоплением и вентиляторами. Доступна дополнительная конфигурация в дополнение к базовой, которая позволит производить более точные и детальные циклы сушки.

Интерфейс блока электронного управления полностью русифицирован.

Дополнительные опции

Сушильная камера по индивидуальному заказу

Программное обеспечение для подключения ПК – SYSTEM RX:

Новейшее программное обеспечение с функцией раздельного управления процессами сушки и получения данных (SCADA), программа работает на основе операционной системы Windows XP  и позволяет управлять контролировать процесс сушки с дистанционного ПК, возможно управление комплексом до 32 сушильных камер. Кроме программирования контроллеров на каждой сушилке, функции сигнализации и сохранения программ сушки, System RX также оснащена мощными возможностями для графического отображения процессов, происходящих в сушильных камерах.

Данная функция очень важна для изучения и оптимизации сушильных циклов, программа также полностью соответствует новейшим стандартам по термической обработке древесины. Программа SYSTEM RX оснащена интерфейсом на русском языке.

Сушильная камера по индивидуальному заказу

Инвертор мощности:

Поставка включает в себя Инвертор для сушильных камер. Данный прибор необходим, т.к. позволяет сушить разные типы древесины вместе. Это обеспечивается изменяемой скоростью вращения вентиляторов в автоматическом режиме, и таким образом, скорость воздуха внутри камеры изменяется по типу обрабатываемой древесины. Данный прибор также способствует экономии электроэнергии, позволяя регулировать потребление мощности двигателей.

Качество и надежность инвертора в камере Termolegno’s гарантировано брендом MITSUBISHI.

Сушильная камера по индивидуальному заказу

«ПРОПОРЦИОНАЛЬНОЕ УПРАВЛЕНИЕ»

Данная опция обеспечивает пропорциональное управление рабочими узлами сушильной камеры: вентиляторами, теплообменниками, заслонками и форсунками увлажнения (также необходима для использования анемометров). При установке этой опции автоматическая система управления может регулировать исполнительные значения от 0% до 100%.

Без опции «ПРОПОРЦИОНАЛЬНОЕ УПРАВЛЕНИЕ» рабочие агрегаты сушилки управляются в режиме ВКЛ – ВЫКЛ, т.е. задействуются или на 0%, или на 100%.

Данная опция обеспечивает 3 важных преимущества, которые перечислены ниже в порядке убывания значимости:

1. более точный контроль над процессом сушки при минимальных изменениях температуры и EMC. Особенно важно при сушке твердых пород древесины и / или особо толстого пиломатериала.

2. равномерное потребление тепловой энергии (особенно, когда сушильный комплекс состоит из нескольких камер, весьма полезно, чтобы тепловая энергия водяного котла расходовалась равномерно; это оптимизирует нагрузку на котел).

3. снижение потребления энергии. За счет сглаживания пиков регуляции сушильного процесса, энергия расходуется более экономно.

Сушильная камера по индивидуальному заказу

«ПРОДВИНУТАЯ СУШКА»

Позволяет управлять скоростью сушки, блок электронного управления в данном случае может автоматически изменять программу сушки, тем самым, исключая слишком быструю, или наоборот, медленную сушку пиломатериала. Как только регистрируется нежелательное отклонение влажности древесины, данная опция автоматически изменяет предварительно заданные системой параметры EMC, а также температуру воздуха внутри камеры, тем самым замедляя или ускоряя процесс. Особенно, если влажность древесины падает слишком быстро, опция «ПРОДВИНУТАЯ СУШКА» увеличивает параметры EMC и снижает температуру. И наоборот, если процесс сушки происходит слишком медленно, то система снижает EMC и увеличивает температуру. Также данная функция устраняет потребность в эксперте по сушке, который должен вручную редактировать программу по ходу сушильного процесса для улучшения результатов. Также данная опция позволяет определить срок окончания сушки до заданных параметров для каждой конкретной загрузки.

Сушильная камера по индивидуальному заказу

«ЭНЕРГИЯ»

Позволяет отслеживать потребление энергии системой обогрева сушилки, вентиляторами, выпускными заслонками и распылителями. Более того, блок электронного управления NEW6800 способен собирать информацию о текущем статусе различных рабочих агрегатов сушилки. Энергия, поглощенная системой обогрева, калькулируется в Kcal и макс/мин на 1 m³ воды. Для системы вентилирования, в том случае, если установлен инвертер скорости вращения вентиляторов, расход электроэнергии рассчитывается на основе предварительно заданной цены на электроэнергию. Кроме этого, возможен расчет общего расхода энергии, в том числе с учетом тарифов для различного времени суток.

Сушильная камера по индивидуальному заказу

«АНЕМОМЕТР»

Фундаментальными особенностями этого ультразвукового измерителя скорости воздуха являются:

- Быстрая обратная реакция, за счет этого можно осуществлять увлажнение внутри камеры, только когда это действительно необходимо, экономя тем самым время сушки и энергию.

- Высокая точность: точность сопоставима с электронными сенсорами, благодаря этому существенно улучшается управляемость сушильным циклом.

- Исключительная надежность: благодаря высокой химической устойчивости, данный сенсор малочувствителен к процессу окисления, который тем не менее сильно воздействует на целлюлозу, а также другие типы электронных сенсоров. Данное устройство представляет собой инновационный двунаправленный анемометр, специально сконструированный для работы в агрессивной среде.

- Устройство измеряет скорость воздушного потока и его турбулентность. В отличие от других подобных приспособлений, анемометры TERMOLEGNO абсолютно устойчивы к перепадам температур и влажности воздуха, пыли, агрессивным химическим веществам и проч. Кроме этого, разработан метод определения температуры, влажности воздуха и EMC при помощи анемометров. Оптимизация скорости воздушного потока непосредственно внутри штабеля пиломатериала также обеспечивает значительную экономию энергии. На каждую сушильную камеру поставляется комплект из двух анемометров.

Сушильная камера по индивидуальному заказу

«24 ФАЗЫ»

Данная опция позволяет расширить программы сушки до 24 фаз (в базовой комплектации программа включает всего 8 фаз). Расширение программы до 24 фаз значительно оптимизирует управление сушильным циклом. Опция «24 ФАЗЫ» весьма полезна для создания сложных программ сушки для достижения качества / скорости достижения конечного результата (или для создания программ обработки древесины в камере, отличных от сушки). Например, очень хороший результат достигается, если между стадиями собственно сушки добавить дополнительные фазы кондиционирования древесины. А для того, чтобы сделать это, программа должна иметь минимум 11-12 стадий. Важно: такие программы должны редактироваться только квалифицированным и опытным специалистом.

Технические характеристики

Основные характеристики
Тип сушилки и емкость N° 01 сушильная камера “CSD”
Объём камеры, м3 50-200
Внутренние габариты (Ш x Г x В ), мм по запросу
Внешние габариты (Ш x Г x В ), мм по запросу
Тип ворот по запросу
Инспекционная дверь по запросу
Размеры штабеля (Ш x Г x В ) по запросу
Кол-во штабелей (Ш x Г x В ) по запросу
Тип загрузки фронтальным погрузчиком
Снеговая нагрузка, кг/м² по запросу
Сила ветра, км/ч по запросу
Материал стен и крыши стекловолокно высокого класса – толщиной 100мм
Породы древесины хвойные и лиственные
Толщина пиломатериала – толщина прокладок, мм 50 - 20
Тепловой агент ГОРЯЧАЯ ВОДА +90°C давлением 2 бар
Материал теплообенников нержавеющая сталь aisi304 с алюминиевой обрешеткой
Максимальная температура в камере, °C 75
Общая производительность вентиляторов, mc/h по запросу
Удаление влажного воздуха через регулируемые заслонки
Система увлажнения холодная вода 3 бар
Тип электронного блока автоматического управления полностью автоматическая модель termolegno new 6800
Напряжение 400В 50Гц +/- 5%
