Заточной станок FX20

Италия
Основные характеристики

Максимальная длина заточки, мм: 7100

Максимальная ширина ножа, мм: -

Максимальная толщина ножа, мм: -

Возможный угол заточки, градусов: 0-90

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Каталог в pdf
Видео 1

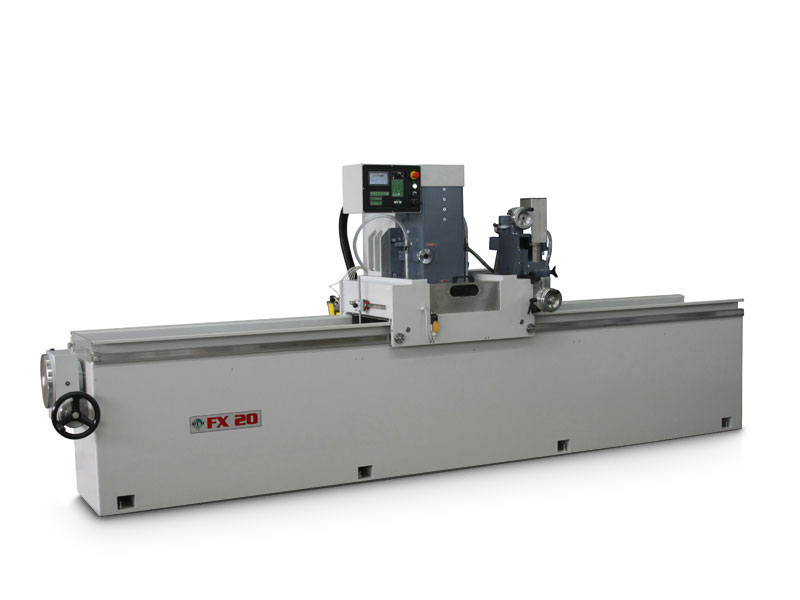

Заточной станок FX20

Заточной станок для плоских ножей

Плоскошлифовальный станок FX20 выполняется с различными рабочими длинами от 1500 мм до 7100 мм и более для специальных обработок. Этот станок отличается большой мощностью двигателя шлифкруга, что позволяет производителям инструмента изготавливать и затачивать ножи и пластины крупных размеров. Станок выпускается с поворотной магнитной плитой или же фиксированной магнитной плитой для тех кто шлифует только в одной плоскости.

Эта модель отличается высокой мощностью двигателя шлифкруга, что позволяет производителям инструмента изготавливать и затачивать ножи и пластины крупного размера и ПЛК Siemens с сенсорным экраном.

Основные характеристики

Заточной станок FX20
  • Электромагнитная плита шириной 150мм;
  • Угловое деление вращения магнитного стола на +/- 90°;
  • Двигатель мощностью 15 Квт (20 ЛС);
  • Суппорт Ø 20 мм для абразивных сегментов;
  • Быстрая смена шлифкруга;
  • ПЛК Siemens SIMATIC S7-1200;
  • Изменяемая от 1 до 30 м/мин скорость каретки и изменяемое электромеханически направление хода каретки. Возможно выбрать продолжительность пробега;
  • Автоматическая подача заточного круга с программированием полного и частичного опускания при помощи ПЛК с сенсорной панелью;
  • Программируемые стадии обработки: грубое снятие, финиширование и выхаживание;
  • Команды быстрого опускания/поднятия и медленного опускания заточного круга;
  • Ручная смазка подшипников перемещения каретки;
  • Ось заточного круга регулируется от 0° до 3° в продольном направлении по отношению к магнитной плите;
  • Ванная сборки охлаждающей жидкости с внешней стороны станины, укомплектована электронасосом производительностью 140 л/мин.

Опции

Заточной станок FX20
  • ПЛК Siemens с сенсорным экраном;
  • Магнитная плита высокой полярности 12/14 мм;
  • Магнитная плита шириной 200 мм / 250 мм или 300 мм;
  • Суппорт для абразивных сегментов Ø 250 или Ø300 или Ø350 mm;
  • Мощность двигателя шлиф.круга 22 Квт (30 ЛС);
  • Вариатор скорости заточного круга;
  • Медленная скорость каретки от 0,.3 м/мин;
  • Определитель уровня;
  • Автоматическая смазка подшипников перемещения каретки;

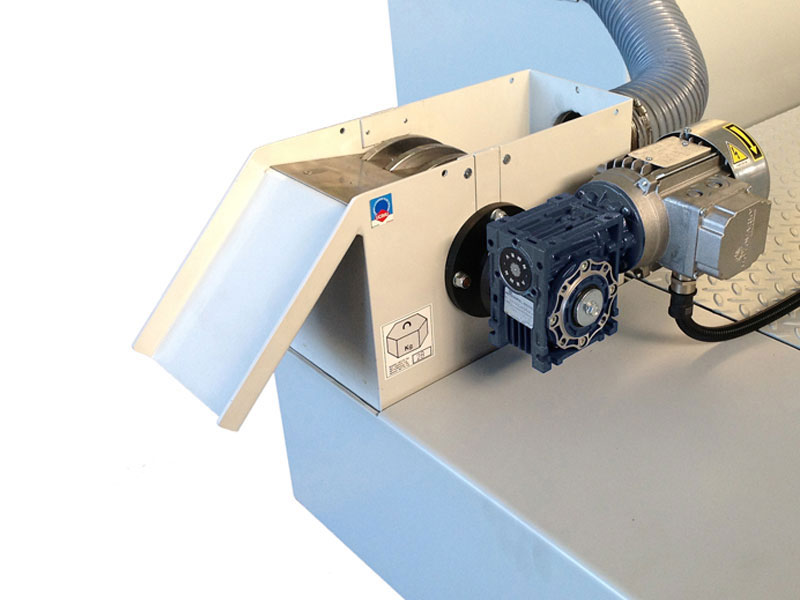

  • Магнитный дисковый очиститель;
  • Автоматический или ручной очиститель с бумажным фильтром;
  • Узел для суперфиниширования 1,1 Квт с кругом Ø125мм;
  • Дополнительная головка 3,7 Квт (5 ЛС) с ручным или автоматическим опусканием шлифкруга;
  • Аспирационная установка.

Отличительные характеристики

Заточной станок FX20

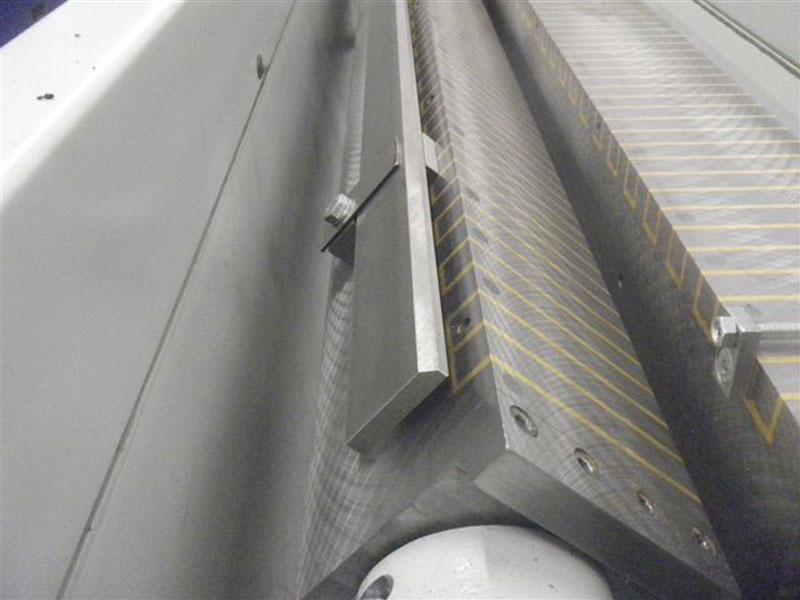

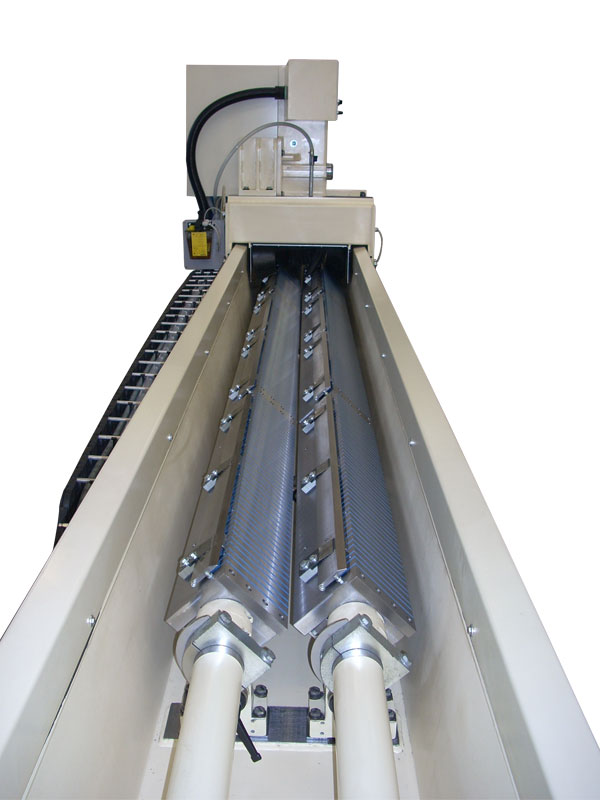

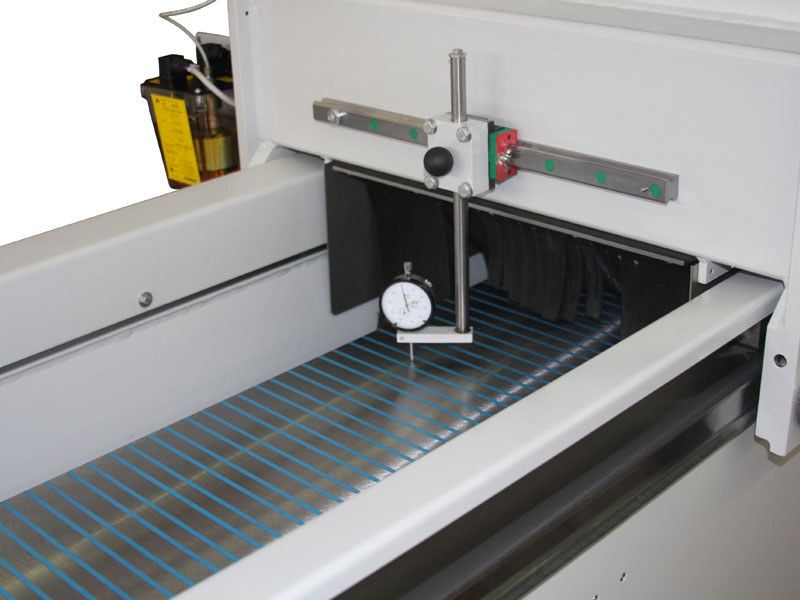

Двойная магнитная плита шириной 150 мм с выравнивающими линейками по режущей кромке.

Заточной станок FX20

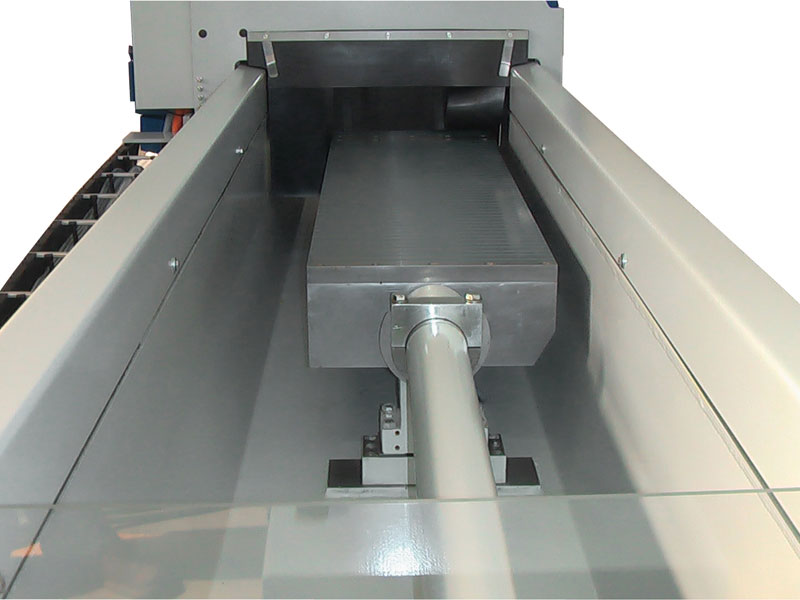

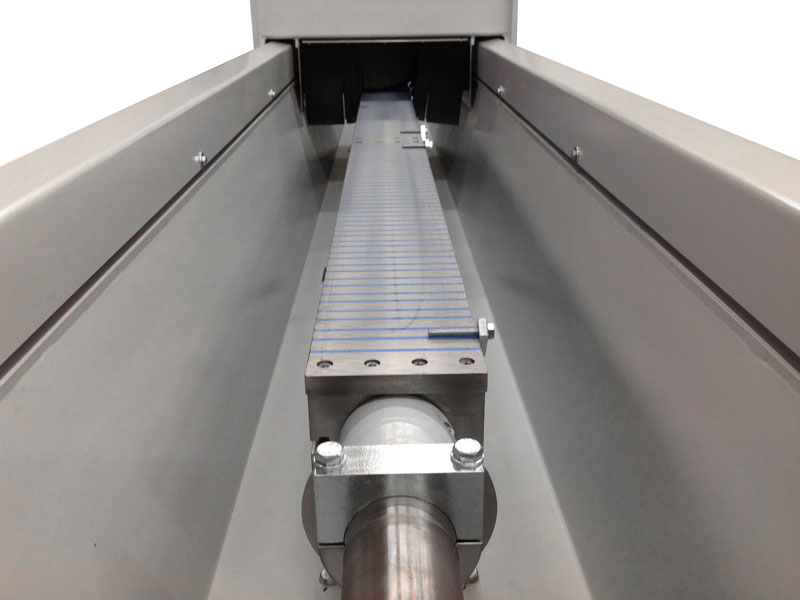

Фиксированная магнитная плита (150- 200-250-300 мм).

Заточной станок FX20

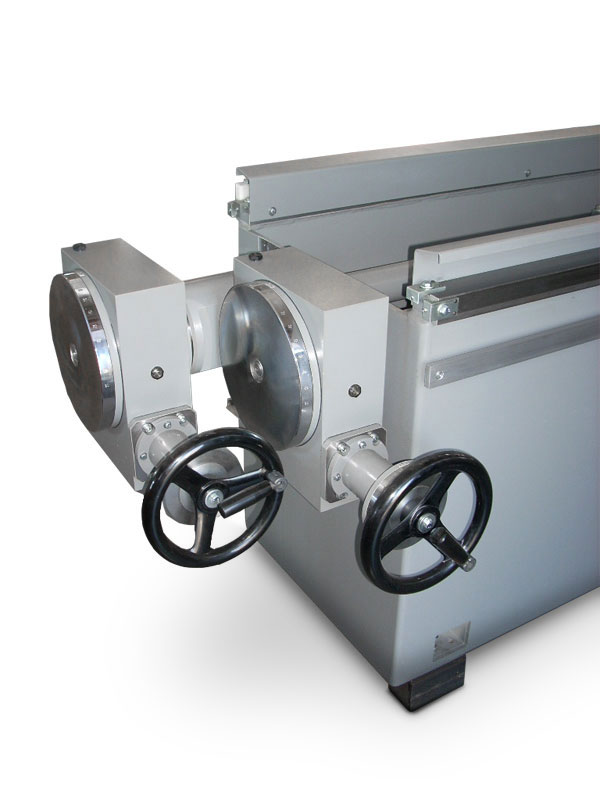

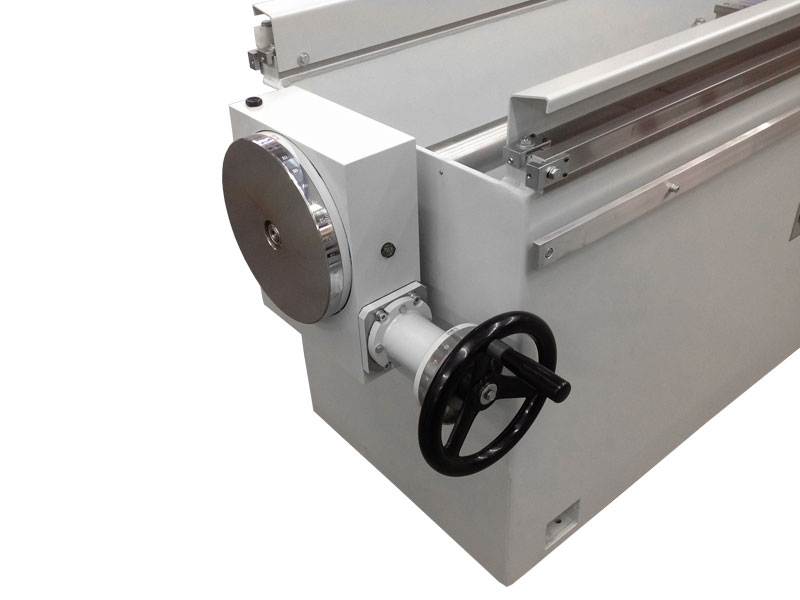

Угловой делитель для магнитной плиты +/-90°.

Заточной станок FX20

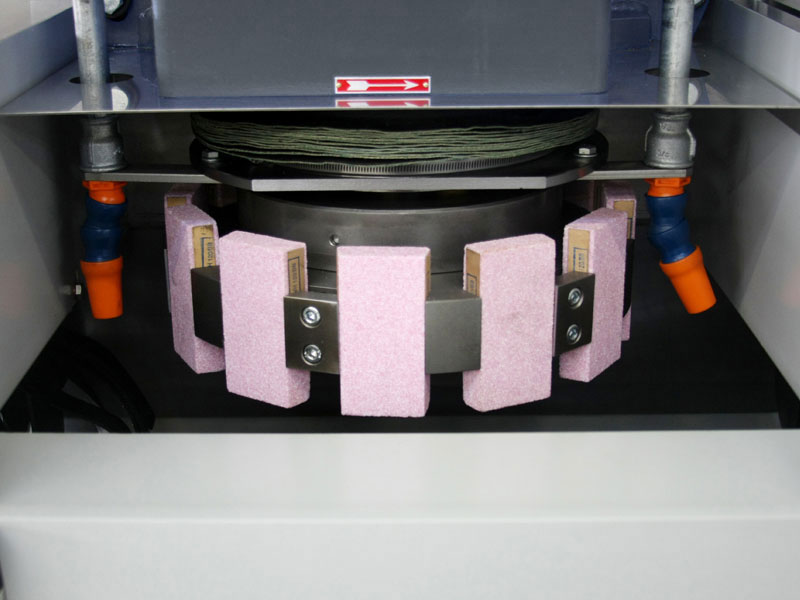

Суппорт для шлифовальных сегментов (Ø200-250-300- 350 мм).

Заточной станок FX20

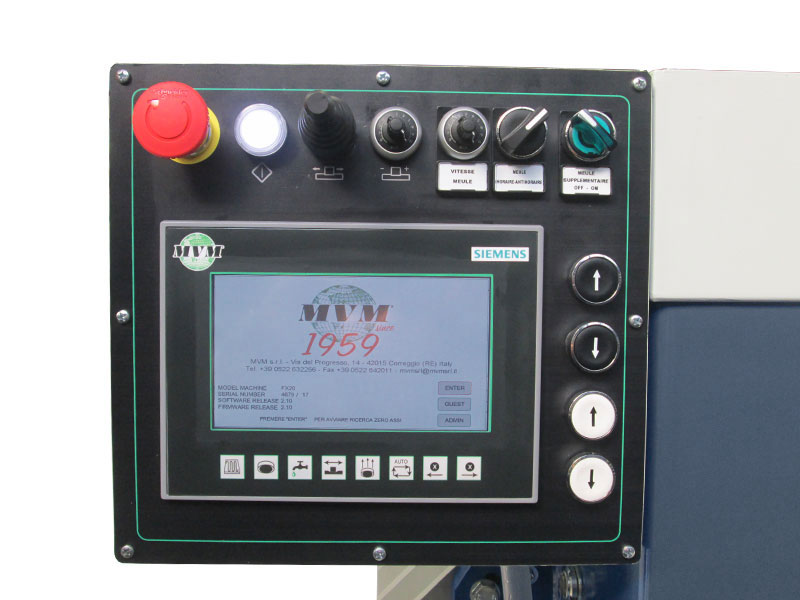

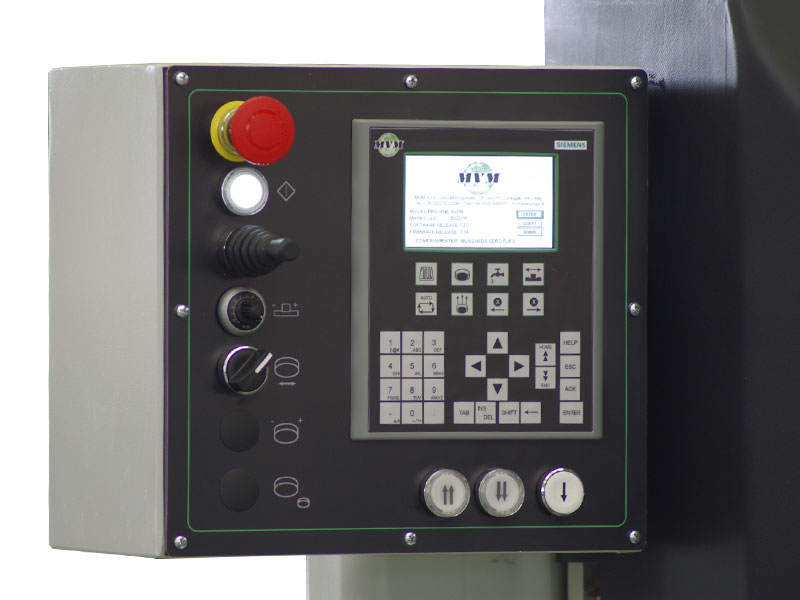

Цифровой ПЛК Siemens с сенсорным экраном.

Заточной станок FX20

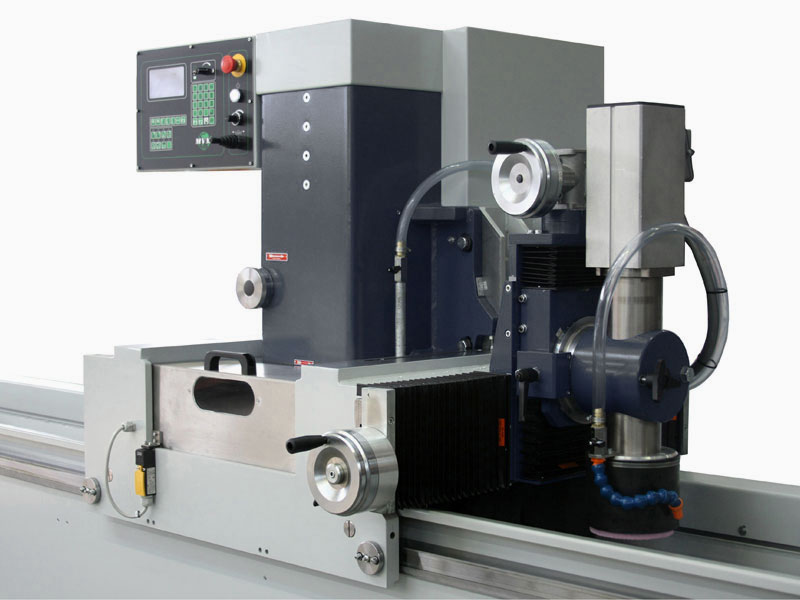

Дополнительная головка автоматическая или мануальная TT150.

Технические характеристики

Основные характеристики
Макс. длина заточки, мм 1500/2100/2500/3100/3600/4100/5100/6100/7100
Ширина магнитной плиты, мм 150
Мощность двигателя шлифкруга, кВт 15
Максимальное расстояние между горизонтальной магнитной плитой и шлифкругом 155
Диаметр суппорта шлифовальных сегментов, мм 200
Скорость каретки с вариатором, м/мин 1-30
Основные габариты станка при разных длинах заточки, мм
1500 4150х1300х1900
2100 4750х1300х1900
2500 5200х1300х1900
3100 5850х1300х1900
3600 6300х1300х1900
4100 6750х1300х1900
5100 7800х1300х1900
6100 8800х1300х1900
7100 9800х1300х1900
