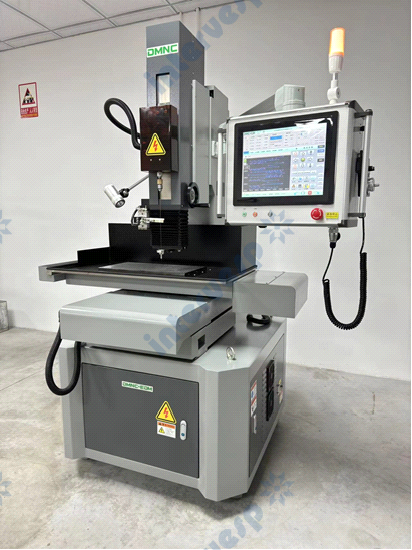

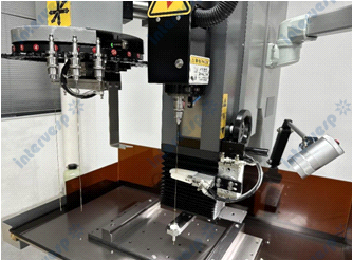

Электроэрозионный станок с ЧПУ HS4

Различные функции высокоточного позиционирования.

Позиционирование прямоугольника, позиционирование цикла, позиционирование равностороннего треугольника, позиционирование гипотенузы (заготовка размещается произвольно, и может быть автоматически выровнена)

Поворот заготовки по NC-программе, функция зеркала

Автоматический поиск края с помощью одной клавиши и кантовка (кантовка круга, центрирование прямоугольника, вершина прямого угла, центрирование по двум точкам)

Перемещение каждой оси, точность позиционирования, точность повторяемости и разрешение

Система контроля

В системе управления используется превосходная система ЧПУ ADVANTECH и промышленный компьютер, двухсистемное управление. (Двойной независимый от системы режим распределенного управления, например, ПК и система ЧПУ являются независимыми и комбинированным режимом управления, сбой системы из-за программного обеспечения требует перезапуска без какого-либо влияния на систему ЧПУ, просто повторно подключитесь после перезапуска, не влияя на обработку)

Локальный взаимосвязанный пульт дистанционного управления позволяет контролировать и управлять оборудованием в офисе. Может обеспечить подключение производства промышленной автоматизации, управление автоматизацией, связь автоматизации в соответствии с требованиями заказчика)

Основанная на новейшей технологии DSP (цифровая обработка сигналов), система предлагает следующие возможности:

• Технология цифрового сервопривода для оси станка, ATC и электроэрозионной обработки, обеспечивающая повторяемую производительность и отклик с использованием новейшей электроники управления движением «Delta Tau».

• Все оси приводятся в движение серводвигателями переменного тока с линейными и поворотными энкодерами прямого действия. Программное обеспечение для настройки сервоприводов с графическим дисплеем для обслуживания/диагностики для обеспечения максимальной производительности EDM

• SSD для сохранения программы обработки и данных (быстро и надежно).

• Встроенный режим программирования, простой в использовании.

• Система распределенного ввода-вывода с использованием новейшей технологии INTERBUS  значительно сокращает количество проводов, значительно упрощает обслуживание машины и повышает надежность.

Функции ЧПУ:

о TFT сенсорный экран

o Выбор режима машины (ручной, автоматический, MDI и т. д.)

o Сенсорный экран, управление с помощью мыши и клавиатуры.

o Редактирование программирования с помощью сенсорного экрана

o Поддерживается стандартная клавиатура

o Кнопки подачи каждой оси с концевыми выключателями

o Кнопки запуска/удержания/возврата обработки и кнопки аварийной остановки.

о Дистанционное управление

4 Генератор

Высокочастотный «мостовой» генератор размещен в шкафу управления станком. Используйте распределенный ввод-вывод связи INTERBUS, чтобы закрепить плату генератора импульсов рядом со шпиндельной головкой EDM. На выходе импульсной платы используется многоканальная сверхвысокочастотная технология MOSFET.

В процессе сверления полярность электроэрозионного станка можно изменить путем изменения параметров, а также выполнить «мгновенную подстройку» электрода.

Принцип: В процессе электроэрозионного сверления головка электрода неизбежно становится острой. Это приведет к тому, что только острая головка электрода проломит заготовку. Если подача электродной проволоки прекращается, образуется коническое отверстие, например, чрезмерная подача повредит заднюю стенку и снизит эффективность обработки. Наш метод заключается в смене полярности электрода для выравнивания головки электрода. В сочетании с технологией анализа характеристик сигнала для отслеживания времени прорыва и остановки обработки проблема конусных отверстий решается.

5 Требования к машине и мощность

Мощность 380 В, 50 Гц (+/- 10 %, 3 фазы, 15 кВт + земля)

Воздух Постоянное давление не менее 7,5 бар при 3,5 CFM (100 л/мин) – сухой воздух.

Окружающая среда 10–35°C, относительная влажность макс. 80%

Система резервуаров для переработки диэлектрика (опция)

Система деионизированной воды EDM может производить высококачественную деионизированную воду, что очень важно для обеспечения максимальной производительности высокоскоростного электроэрозионного сверления небольших отверстий. Эта система включает в себя две основные части:

1. Замкнутая система деионизированной воды для производства высококачественной деионизированной воды.

2. Насосная система высокого давления, обеспечивающая промывочную жидкость через

Варианты промывки инструмента/деталей — промывка компонентов под низким давлением

- Высокое давление за счет промывки электродов
