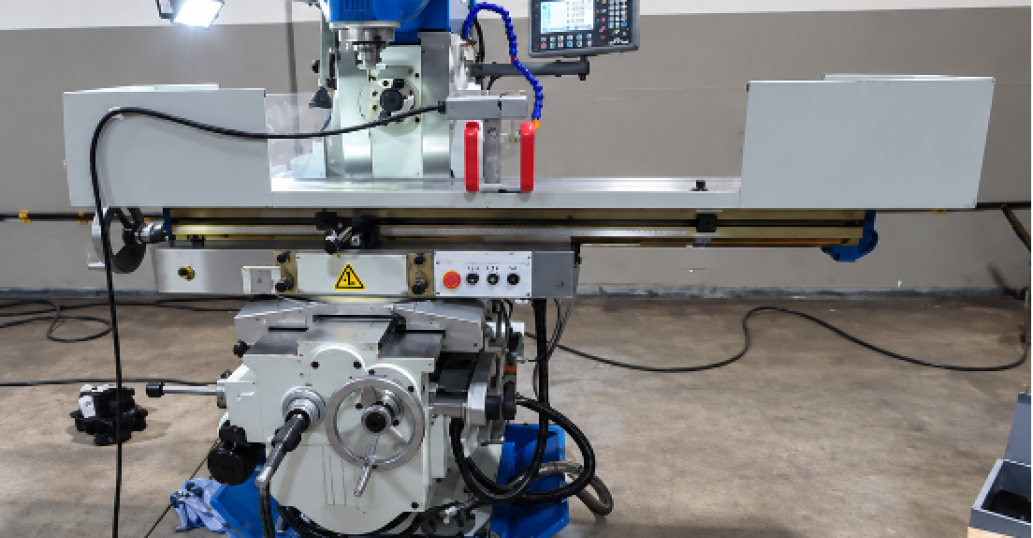

Что можно делать на фрезерном станке: полный гид по операциям

Фрезерный станок – один из самых универсальных инструментов в металло- и деревообработке. Если токарный станок в основном крутит заготовку и снимает материал одним резцом, то здесь все наоборот: вращается сам инструмент – фреза, а заготовка подается к нему по нужной траектории. Именно эта схема дает огромную свободу: на фрезере получают плоскости, пазы, отверстия, сложные контуры, объемный рельеф и даже резьбу. Разберемся, какие операции реально выполняются на таком оборудовании и для чего каждая из них нужна.

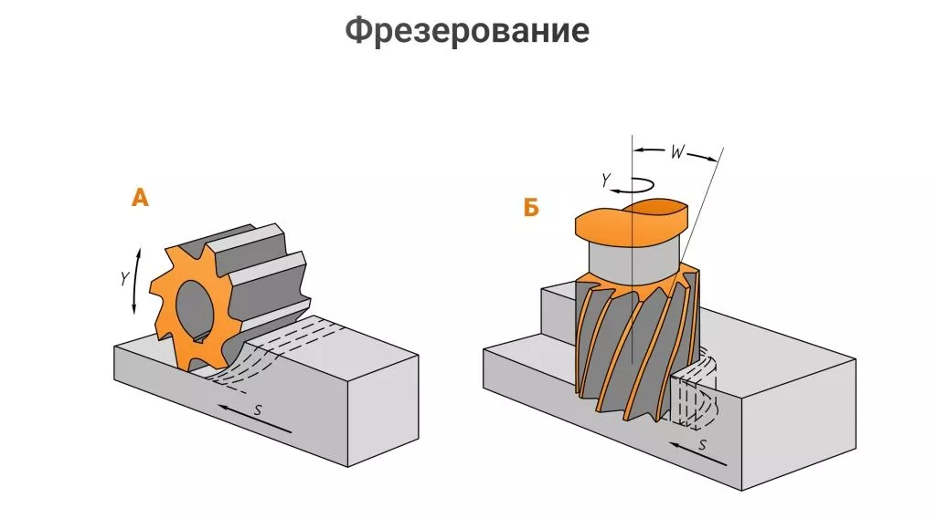

Как работает фрезерный станок

Принцип простой: фреза вращается с высокой скоростью, а ее зубья последовательно врезаются в материал и снимают стружку. За счет того, что режущих кромок несколько, обработка идет быстро, а поверхность выходит чище, чем при точении одним резцом.

Движения при фрезеровании делятся на две группы:

• Главное движение – вращение шпинделя с фрезой. Именно оно отвечает за резание.
• Движение подачи – перемещение стола с заготовкой (или самого шпинделя) по осям X, Y и Z. От него зависит форма будущей детали.

На ручном станке подачей управляет оператор, на станке с ЧПУ траекторию задает программа – g-код, который рассчитывает CAM-система. Это ключевое различие: ЧПУ позволяет повторять сложные контуры с точностью до сотых долей миллиметра и получать формы, которые вручную сделать физически невозможно.

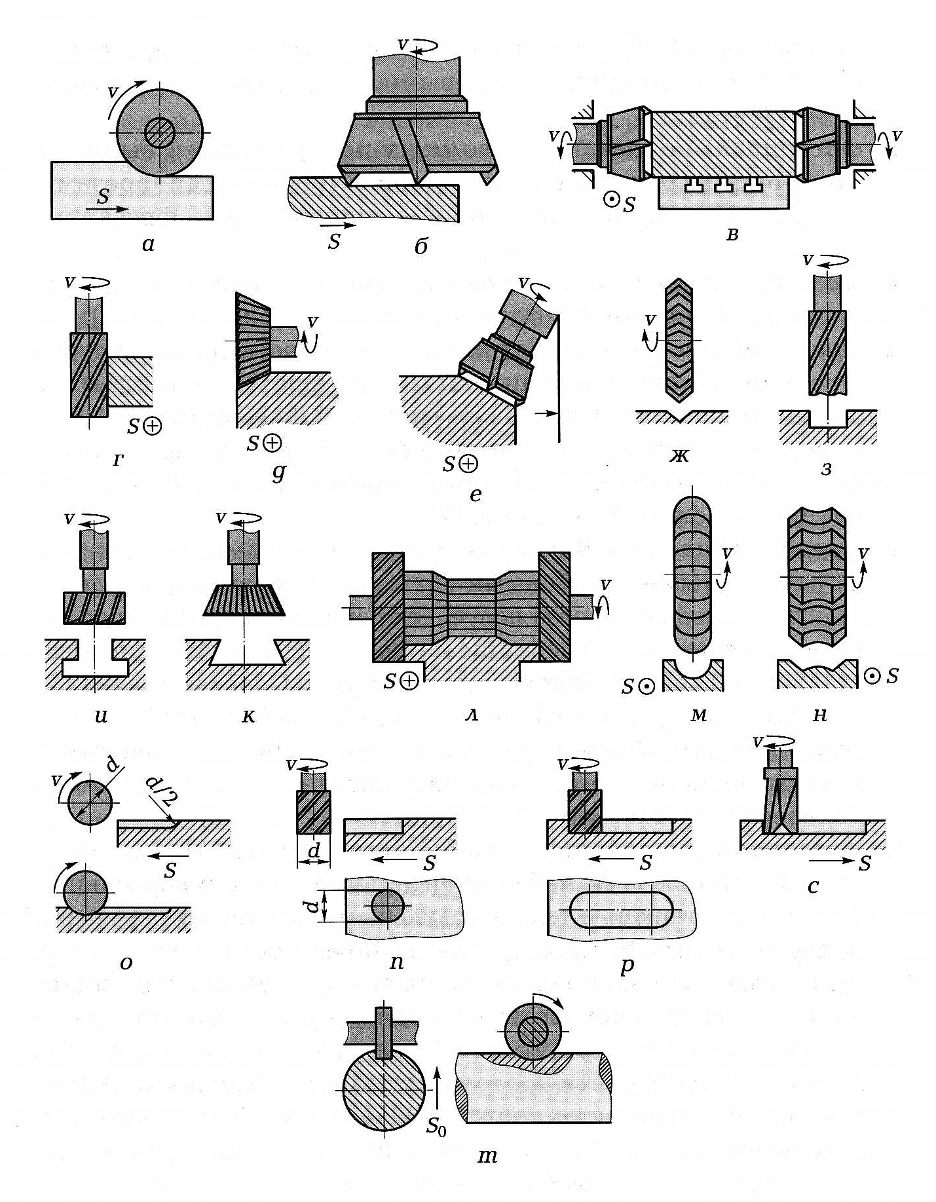

Основные операции на фрезерном станке

Несмотря на все разнообразие деталей, большинство задач сводится к нескольким базовым видам обработки. Ниже – те, что встречаются чаще всего.

Плоское фрезерование

Самая распространенная операция. Заготовке придают ровную плоскую поверхность – это может быть основание детали, привалочная плоскость или просто выравнивание черновой заготовки под дальнейшую работу. Выполняют ее торцевыми или цилиндрическими фрезами. Торцевая фреза большого диаметра снимает широкую полосу за один проход и оставляет аккуратную поверхность, поэтому ее любят за производительность.

Обработка уступов, пазов и канавок

Как только нужно снять материал не по всей плоскости, а локально, в дело идут концевые фрезы. С их помощью прорезают:

• прямые и Т-образные пазы;
• шпоночные канавки под валы;
• уступы и ступеньки;
• закрытые карманы – углубления с замкнутым контуром.

Концевая фреза режет и боковой, и торцевой частью, а некоторые фрезы умеют врезаться в материал вертикально, как сверло. Это делает ее главным инструментом для «выборки» лишнего материала внутри контура детали.

Фрезерование фасонных поверхностей

Когда деталь имеет сложный профиль – галтели, радиусы, декоративные кромки, – применяют фасонные фрезы с профилем, повторяющим нужную форму. За один проход получается готовый рельеф, который иначе пришлось бы набирать множеством операций. В мебельном производстве так делают филенки, штапики и профильные кромки.

Обработка контуров и 3D-рельефа

На станках с ЧПУ фреза движется по произвольной траектории, поэтому можно вырезать деталь любой формы: от простого контура по чертежу до объемной скульптурной поверхности. Послойная обработка позволяет получать барельефы, литейные модели, пресс-формы и художественные панно. Здесь особенно важен выбор стратегии обработки – черновой проход убирает основную массу материала, а чистовой доводит поверхность до нужной гладкости.

Сверление, зенкование и растачивание отверстий

Фрезерный станок легко заменяет сверлильный, а часто делает работу точнее. Шпиндель опускается по оси Z, и в заготовке появляется отверстие ровно там, где задано координатами. Дополнительно выполняют зенкование под потай, растачивание – увеличение уже готового отверстия до точного диаметра, а также нарезание резьбы специальным инструментом.

Гравировка и маркировка

Тонкой конической или гравировальной фрезой на поверхность наносят надписи, логотипы, шкалы и орнаменты. Глубина реза здесь минимальная, зато точность и чистота линий очень высокие. Гравировка востребована в изготовлении табличек, шильдиков, приборных панелей и сувенирной продукции.

Что можно обрабатывать

Возможности станка во многом определяются материалом и правильно подобранным инструментом. На фрезере уверенно работают с:

• металлами – сталь, алюминий, латунь, медь, чугун;
• пластиками – оргстекло, ПВХ, композиты, капролон;
• древесиной и плитами – массив, фанера, МДФ, ДСП;
• мягкими материалами – модельный воск, пенопласт, искусственный камень.

Для каждого материала подбирают свою скорость резания и подачу. Скорость вращения шпинделя – параметр расчетный: он зависит от диаметра фрезы и рекомендованной скорости резания для конкретного материала. Ошибка в режимах ведет либо к перегреву и поломке инструмента, либо к рваной поверхности, поэтому грамотный подбор параметров не менее важен, чем сам станок.

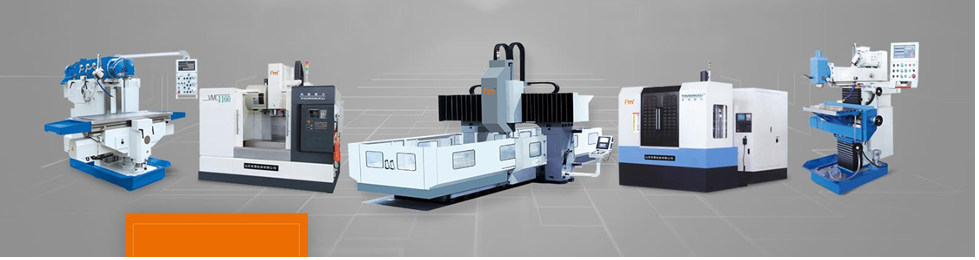

Как выбрать станок под свои задачи

Прежде чем покупать оборудование, стоит честно ответить на несколько вопросов: какие материалы вы будете обрабатывать, какого размера детали, нужна ли серийность и какая точность критична. Небольшой настольный станок подойдет для гравировки и легкого фрезерования, а для промышленного раскроя и обработки металла нужен жесткий станок с мощным шпинделем и надежной системой ЧПУ. Отдельно учитывают рабочее поле, количество осей и тип шпинделя – от этого зависит, какие из перечисленных операций окажутся вам доступны.

Если вы пока присматриваетесь к оборудованию и хотите подобрать станок под конкретный набор операций, специалисты компании «Интервесп» помогут разобраться в моделях и найти решение под ваш бюджет и задачи.
