Сколы при раскрое ЛДСП: настройка подрезной пилы на форматно-раскроечном станке

Ламинированная ДСП красива ровно до первого неаккуратного реза. Стоит основному диску чуть отклониться от нормы – и по кромке идет бахрома из сколотого декоративного слоя. Заказчик замечает такой торец мгновенно, а переклеивать кромку по бракованной детали дороже и дольше, чем один раз правильно настроить станок. В подавляющем большинстве случаев виновата не сама плита и не «плохой материал», а разлад между основным и подрезным дисками. Разберемся, почему появляются сколы при раскрое ЛДСП, как устроена подрезная пила и как настроить ее так, чтобы торец выходил чистым в любой смене.

Откуда берутся сколы на ламинированной плите

ЛДСП – это стружечная плита, облицованная с двух сторон бумажно-смоляной пленкой под высоким давлением и температурой. Пленка твердая, хрупкая и совершенно не тянется. Когда зуб пилы выходит из материала снизу, он тянет за собой волокна и отрывает крошечные кусочки ламината – так и рождается скол на нижней пласти детали.

Верхнюю сторону основной диск режет «на входе», прижимая пленку к плите, поэтому сверху скол появляется редко. А вот снизу, на выходе зуба, декоративный слой ничем не поддержан. Именно для этой зоны и придуман подрезной узел.

Типичные причины сколов на форматно-раскроечном станке сводятся к нескольким пунктам:

• Нет подреза или он неправильно настроен – самая частая причина. Нижний слой ламината работает без опоры.
• Затупился основной диск. Изношенная напайка не режет, а рвет пленку. Ресурс твердосплавных зубьев не бесконечен, а по ЛДСП с абразивным клеевым слоем он расходуется быстро.
• Слишком высокая скорость подачи. Оператор толкает лист быстрее, чем диск успевает чисто отрабатывать каждый зуб.
• Люфт каретки, износ подшипников, биение узла. Диск «гуляет» вбок, и рез теряет чистоту.
• Неверная высота диска над плитой. При малом выступе зуб входит в материал под неправильным углом.

Прежде чем крутить подрезной узел, стоит исключить механику: покачать каретку в крайних положениях, проверить подшипники на хруст и щелчки, убедиться, что основной диск острый. Настройка подреза на разболтанном станке или тупой пиле результата не даст.

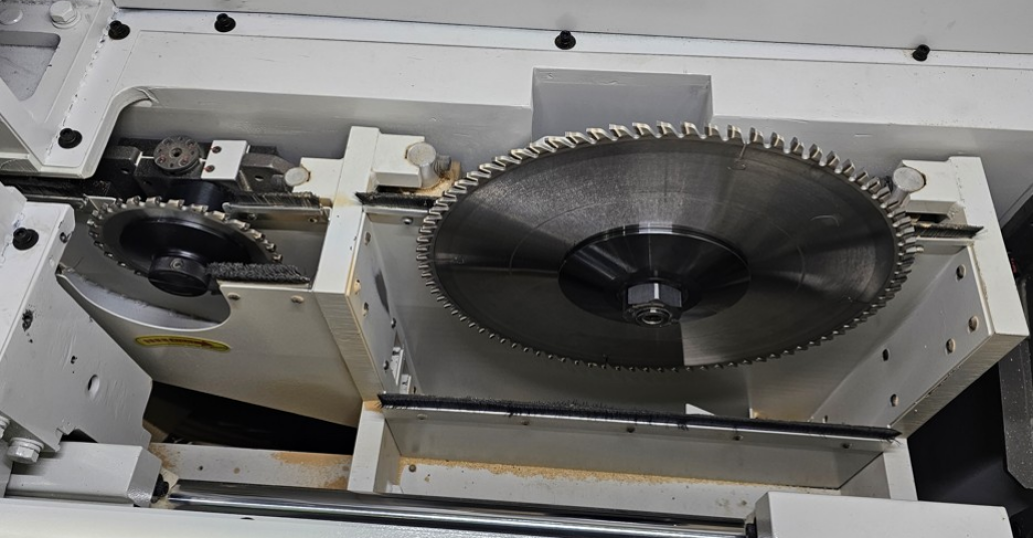

Как работает подрезная пила

Подрезной диск стоит перед основным по ходу подачи и запускается первым. Основной диск вращается встречно подаче – его зубья в зоне реза идут снизу вверх, навстречу движению материала; подрезной, наоборот, вращается попутно подаче и прорезает в нижнем слое ламината неглубокий паз – обычно от 1,5 до 2,5 мм. Основной диск, вступая в работу следом, идет точно внутри этого предварительно прорезанного паза. В результате нижняя пленка оказывается уже надрезанной с двух сторон реза, и зубу основной пилы нечего скалывать – материал уходит чисто.

Ключевой момент – ширина. Пропил подрезного диска должен быть чуть шире основного: буквально на 0,1–0,2 мм. Тогда на торце детали остается едва заметная ступенька размером с толщину бумажного листа, которая гарантирует, что край ламината не сколется. По частоте вращения подрез заметно опережает основной диск – порядка 8000 об/мин; при малом диаметре подрезного диска именно высокая частота вращения обеспечивает чистоту неглубокого реза.

Подрезные диски бывают двух конструкций, и способ настройки у них разный:

• Составной (сборный). Два тонких диска по 12 зубьев, между которыми ставятся регулировочные проставки-кольца толщиной от 0,1 до 2 мм. Меняя набор проставок, вы точно задаете ширину пропила – например, в диапазоне 2,8–3,6 мм. Дает максимально чистые вертикальные стенки паза.
• Конический (цельный). Один диск с 24 коническими зубьями, расширяющимися книзу (скажем, с 3,1 до 4,0 мм). Ширина пропила регулируется вертикальным выдвижением диска: выдвинули выше – рез шире. Настраивается быстрее и универсальнее по толщине плиты.

Составной подрез ценят за чистоту и стабильность стенок паза, конический – за скорость перенастройки. На потоке при частой смене толщин многие выбирают конический; там, где важнее идеальный торец, – составной.

Пошаговая настройка подрезного диска

Настройка сводится к трем независимым регулировкам: ширина пропила, соосность с основным диском и высота выступа. Разберем по порядку.

Шаг 1. Ширина пропила

Сначала задайте ширину. У составного диска подберите проставки так, чтобы подрез был шире основного диска на доли миллиметра – этого запаса достаточно, чтобы перекрыть возможные люфты каретки на длинных резах, и при этом на торце не появлялась грубая ступенька. У конического диска ширина настраивается высотой его подъема, поэтому у этой конструкции шаги «ширина» и «высота» связаны, и их подбирают вместе.

Шаг 2. Соосность с основным диском

Это сердце настройки. Подрезной паз должен лежать строго по оси основного пропила, симметрично относительно него с обеих сторон. Если подрез смещен вбок, с одной стороны реза скол исчезнет, а с другой останется или даже усилится – классическая картина, когда одна деталь из пары чистая, а вторая со сколами по нижней кромке.

Диагностика простая: посмотрите, с какой стороны идет скол, и сместите подрезной узел в эту сторону. На большинстве станков для этого есть винты боковой регулировки; на современных моделях органы управления подрезом вынесены в удобную зону или снабжены электроприводом, чтобы правку можно было делать быстро, не разбирая узел.

Шаг 3. Высота выступа над столом

Подрезной диск должен выступать над плоскостью стола ровно настолько, чтобы прорезать нижний слой ламината и войти в тело плиты на 1,5–2,5 мм, не глубже. Слишком большой выступ бессмыслен: паз получается глубже нужного, а зубья изнашиваются быстрее. Слишком малый – пленка прорезается не насквозь, и скол остается.

Шаг 4. Пробное пиление и доводка

Точную настройку подреза делают только пробным резом – «на глаз» ее не выставить. Возьмите некрупную деталь (примерно 400×600 мм), сделайте рез медленно и внимательно осмотрите нижнюю кромку с обеих сторон реза. Дальше действуйте так:

• Есть скол с одной стороны – правьте соосность (шаг 2), смещая подрез в сторону скола малыми шагами по 0,1–0,2 мм.
• Скол по всей нижней кромке равномерно – проверьте, прорезает ли подрез пленку насквозь (высота, шаг 3) и не затупился ли основной диск.
• На торце чувствуется грубая ступенька – подрез слишком широкий, уменьшите ширину пропила.
• Торец чистый и ровный – настройка поймана, зафиксируйте узел.

Опытные операторы оценивают симметричность выступов, которые подрез оставляет на кромке, визуально прямо на детали и корректируют узел за считанные движения. Навык приходит с практикой, но логика всегда одна: смотрим на скол – понимаем, куда и насколько двигать.

Что еще влияет на чистоту реза

Даже безупречно настроенный подрез не спасет, если остальное не в порядке. Держите под контролем несколько вещей:

• Острота основного диска. Тупая пила рвет ламинат при любом подрезе. Для ЛДСП используйте диски с комбинированным зубом (трапеция плюс прямой): трапециевидный зуб выполняет черновой рез, а идущий чуть ниже прямой зачищает канавку.
• Скорость подачи. Ведите лист плавно и без рывков. Спешка – прямой путь к сколам и прижогам, особенно на свежезаточенном диске.
• Прижим материала. Покоробленные или неровные листы прижимайте к столу; для конического подреза здесь особенно выручает пневмобалка.
• Чистота зоны реза. Работающая аспирация убирает опилки из пропила – они тоже способны портить кромку и мешать чистому резу.
• Геометрия станка. Зазор каретки относительно стола (порядка 0,3–0,5 мм), выставленный уровень станины и точный угол 90° – база, без которой тонкая настройка подреза теряет смысл.

Подрезной узел – не разовая настройка «на всю жизнь». Его подстраивают при каждой смене инструмента, после переточки дисков и при переходе на плиту другой толщины. Пять минут на пробный рез в начале смены экономят целую пачку испорченных деталей.

Аккуратный торец без сколов – это всегда сумма мелочей: острый основной диск, правильно подобранный по ширине и точно выставленный по оси подрез, выверенная геометрия каретки и спокойная подача. Разберитесь в этой связке один раз – и раскрой ЛДСП перестанет преподносить сюрпризы.
