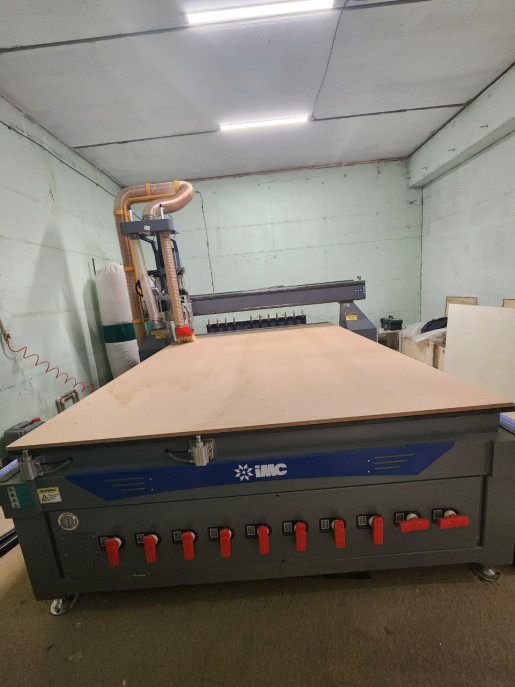

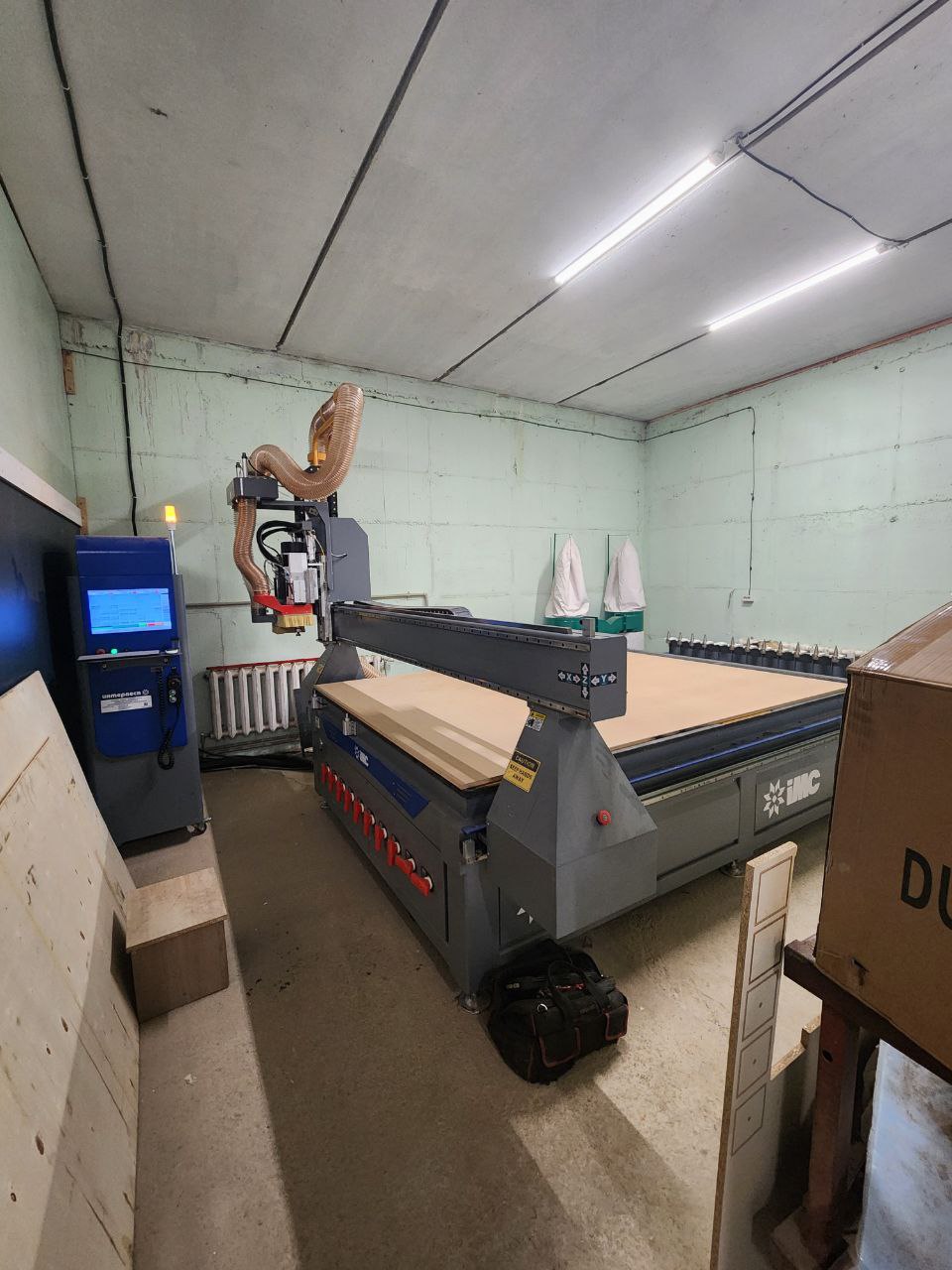

Запущен фрезерный станок с ЧПУ BCM2130CA со сверлильной головой 4+5

Параметры

Значения

Рабочая зона (X,Y,Z)

2100х3000х300мм

Шпиндель

9кВт HQD (Китай) с воздушным охлаждение

Сверлильная голова

HQD (Китай)  5+4 вертикальных сверл

Инвертор

11 кВт Fuling (Китай)

Магазин инструмента с автоматической сменой

12 позиций

Тип цанги

ER32

Тип патрона

ISO 30

Точность перемещения

±0.2мм / 2000мм

Стол

Вакуумный стол (10 зон) + Т-пазы

(материал стола высокой плотности 1,3–1,45 г/см с высокой силой всасывания) +

выдвижные позиционирующие цилиндры

Вакуумный насос

5,5кВт x 2 шт (роторно-пластинчатый)

Перемещение по осям

X и Y - косозубая система «шестерня-рейка»

Z – шарико-винтовая пара TBI (Тайвань)

Линейные направляющие

30мм TBI (Тайвань)

Электрические компоненты

Schneider Electric (Франция)

• Твердотельные концевые выключатели

Omron (Япония)

Максимальна скорость перемещения

80м/мин

Максимальная рабочая скорость

60м/мин

Частота вращения шпинделя

6000 – 24000 об/мин

Дополнительный пульт управления

+ (проводной)

Аварийная кнопка отключения

+

Автоматическая система смазки

+

Датчик измерения длины инструмента

+

Аспирационная установка в комплекте поставки

+

Cервопривода

Leadshine Servo 1500w

+планетарные редукторы Motovario

Напряжение

AC380v/50HZ/3 phase

Командный код

G код

Система управления

Стойка ЧПУ Syntec 60CB (Тайвань)

Интерфейс

USB

Рабочий диапазон температуры и влажности

Температура 0С° …45 С° , Влажность 5…75%

Аспирация

Airtech Pro (3кВт, 2 мешка)

Тяжелая рама станка

8 мм

Вес станка

3000 кг
