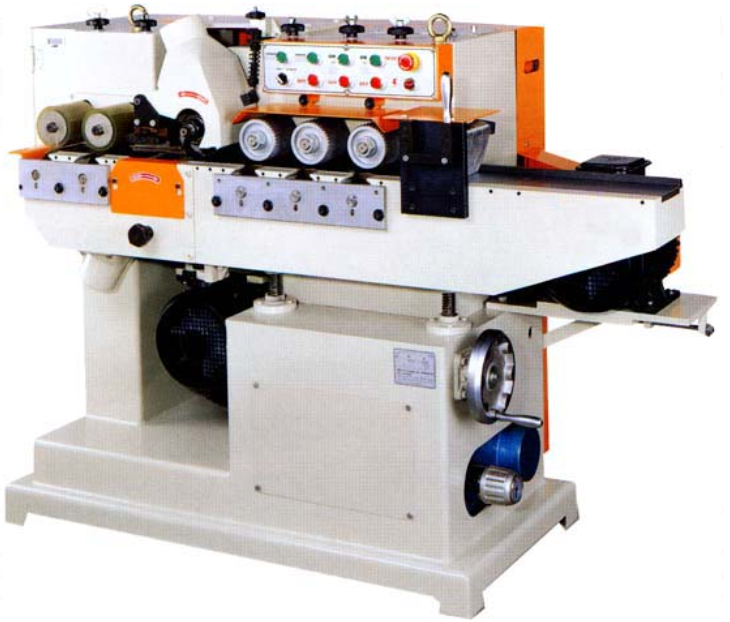

Станок продольно-фрезерный круглопалочный CF-100A2 п

 проверка Станок предназначен для изготовления цилиндрических деталей небольшого диаметра из заготовок прямоугольного сечения. Станок имеет высокую производительность. Рекомендуется использовать в среднем и массовом производстве шкантов совместно со станком.

Основанием станка является массивная станина. На станине расположен рабочий стол, имеющий возможность вертикальной настройки на толщину заготовки при помощи маховика расположенного под ним. Рабочий стол разделён на подающий и приёмный. Подающий стол относительно приёмного стола, имеет возможность регулировки, чем устанавливается величина съёма нижней фрезой.
Фрезерный узел состоит из двух шпинделей, верхнего и нижнего, привод каждого шпинделя осуществляется от отдельного двигателя. Обработка заготовки осуществляется профильными фрезами, позволяющими получать детали не только с круглым, но и с фигурным профилем. Каждый шпиндель оснащен кожухом с аспирационным патрубком.

Система подачи заготовок состоит из верхних приводных подающих рифлёных роликов и приёмных гладких обрезиненных роликов. Скорость подачи изменяется бесступенчато вариатором. Также в рабочем столе, под каждым приводным роликом, имеется не приводной металлический ролик, для облегчения перемещения заготовки на столе. Усилие прижатия каждого верхнего ролика регулируется рукоятками в верхней части станка. Привод системы подачи и привод фрезерных шпинделей осуществляются от различных двигателей. Также в систему подачи входят верхняя прижимная желобчатая пластина. Станок оснащен когтевой защитой, предотвращающей обратный выброс заготовки из станка.
