Автоматический пресс для сращивания PSK-3100A

В наличии
Автоматический пресс для сращивания PSK-3100A
Автоматический пресс для сращивания PSK-3100A
Китай
Основные характеристики

Макс. длина прессуемой заготовки, мм: 3100

Макс. ширина прессуемой заготовки, мм: 150

Высота прессуемой заготовки, мм: 10...80

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

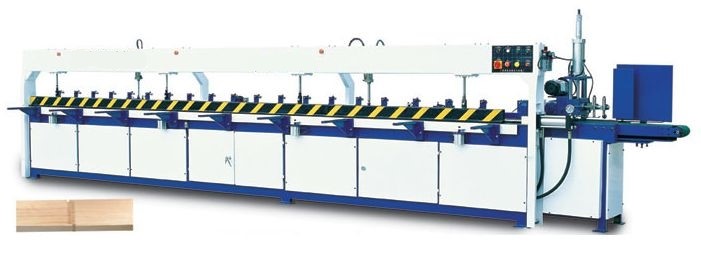

Автоматический пресс для сращивания PSK-3100A

 Назначение: Предназначены для сращивания короткомерных брусков из древесины и отрезания полномерных заготовок по длине. Рекомендуются использовать при изготовлении погонажа, клееного щита и бруса.

Отличительные особенности:

Пресса отличаются полной автоматизацией процесса — от подачи заготовок до получения готовой продукции;

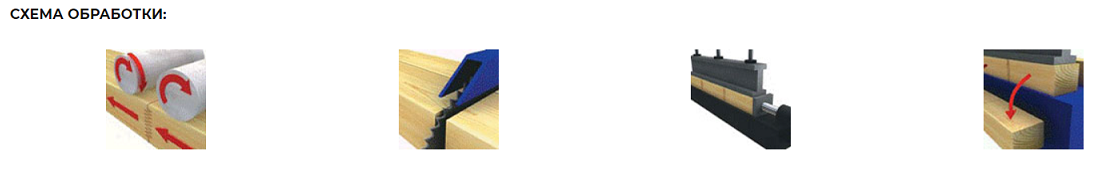

Прессование производится в запрограммированной последовательности:

  • Загрузка ламелей на первой позиции из магазина с предварительным наживлением;
  • Торцовка в размер набранной плети;
  • Передача во вторую зону пресса;
  • Прессование плети для сращивания по длине;
  • Выгрузка готовой плети из пресса.

Бесступенчатая регулировка скорости подающего конвейера обеспечивает плавность хода.

Запатентованный регулятор усилия давления позволяет с абсолютной точностью установить необходимую величину усилия, что необходимо для качественного прессования заготовок различных пород и длин.

Автоматический выталкиватель позволяет существенно сократить рабочее время цикла.

Конструктивные преимущества:

Автоматический пресс для сращивания PSK-3100A

Станина с усиленными стойками позиции прессования

Станина коробчатой формы, прошедшая специальную термообработку, обеспечивает высокую жесткость всей конструкции пресса. Усиленные боковые стойки и балка на позиции прессования, предназначенные для крепления гидроцилиндра и верхнего прижима, обеспечивают восприятие высокого усилия прессования без деформации пресса.

Достигается долговечность эксплуатации пресса без потери точностных параметров.

Автоматический пресс для сращивания PSK-3100A

Двухпозиционный рабочий стол

На первой позиции рабочего стола осуществляется набор плети до жесткого упора с конечным выключателем. После торцовки в размер плеть передается на вторую позицию прессования, освобождая первую позицию для дальнейшего набора плети во время цикла опрессовки. Обеспечивается значительное сокращения общего цикла обработки заготовок и повышение производительности пресса для сращивания.

Автоматический пресс для сращивания PSK-3100A

Конвейер подачи ламелей из магазина

Осуществляет непрерывную подачу ламелей из магазина на первую позицию с помощью конвейерной ленты. Конвейер подачи оснащен перенастраиваемыми боковыми направляющими, обеспечивающими надежную ориентацию заготовок в процессе перемещения с большой скоростью.

Автоматический пресс для сращивания PSK-3100A

Торцовочный узел

Торцовочная пила установлена на шпинделе с высокоточными подшипниками и приводом от электродвигателя через клиноременную передачу. Подача пилы для отрезки набранной плети в размер осуществляется пневмоцилиндром с регулировкой скорости перемещения. Обеспечивается плавный подъем и ускоренный возврат узла в исходное положение, что сокращает время цикла на данной операции.

Автоматический пресс для сращивания PSK-3100A

Ограждение пилы и прижим плети

Ограждение пилы в зоне торцовки обеспечивает безопасность работы и выполняет функцию прижима набранной плети в процессе торцовки. Перемещение осуществляется с помощью пневмоцилиндра.

Автоматический пресс для сращивания PSK-3100A

Боковой ограничитель плети в зоне набора

Зона набора плети ограничивается боковой базовой линейкой и ограничительной балкой, настраиваемой, в зависимости от ширины заготовок, с помощью маховика и реечной передачи. Подъем и опускание балки осуществляется пневмоцилиндрами. На ограничительной балке имеются верхние прижимные плоские пружины. Обеспечивается более точное формирование плети по ширине и снижение припуска на дальнейшую обработку.

Автоматический пресс для сращивания PSK-3100A

Сталкиватель плети в зону прессования

Перемещение набранной плети после торцовки в размер на позицию прессования осуществляется сталкивателем с приводом от пневмоцилиндров. Синхронизация движения линейки сталкивателя происходит с помощью реечной передачи.

Автоматический пресс для сращивания PSK-3100A

Дополнительный пневмоцилиндр прижима коротких ламелей в зоне прессования

Остающиеся после торцовки в размер короткие ламели досылаются и прижимаются к упору в зоне опрессовки с помощью дополнительного пневмоцилиндра с упором.

Автоматический пресс для сращивания PSK-3100A

Боковой прижим плети

Прижим, перемещенной в зону прессования плети, осуществляется боковой линейкой с помощью пневмоцилиндров по всей плоскости заготовки к выдвижному упору. Обеспечивается надежное базирование плети.

Автоматический пресс для сращивания PSK-3100A

Верхний прижим плети

Прижим плети в зоне прессования сверху осуществляется мощной балкой с помощью пневмоцилиндров. Обеспечивается надежная фиксация плети по пласти в процессе прессования с достаточно большим усилием.

Автоматический пресс для сращивания PSK-3100A

Мощный гидроцилиндр прессования

Сращивание плетей по длине осуществляется с помощью гидроцилиндра прессования. Обеспечивается передача необходимого усилия на заготовки с заданным удельным давлением, настраиваемым на гидростанции. Обеспечивается сращивание по длине на минишип.

Автоматический пресс для сращивания PSK-3100A

Встроенная гидростанция

Удобно встроенная в станину гидростанция с аппаратурой управления и регулирования обеспечивает надежную работу пресса и удобство его транспортирования и монтажа.

Автоматический пресс для сращивания PSK-3100A

Пульт управления прессом

Эргономичный пульт управления, расположенный в зоне работы оператора, обеспечивает удобство наладки и управления работой пресса.

Технические характеристики

Основные характеристики
Макс. длина прессуемой заготовки, мм 3100
Макс. ширина прессуемой заготовки, мм 150
Высота прессуемой заготовки, мм 10...80
Скорость подачи заготовок, м/мин 30...60
Усилие прессования, кг 6000
Мощность двигателя торцовочной пилы, кВт 2,2
Мощность гидравлической системы, кВт 4
Мощность подающего конвейера, кВт 1,1×2+0,75
Установленная мощность, кВт 9,15
Частота вращения привода торцовочной пилы, об/мин 2840
Габаритные размеры, мм 4600×1400×1800
