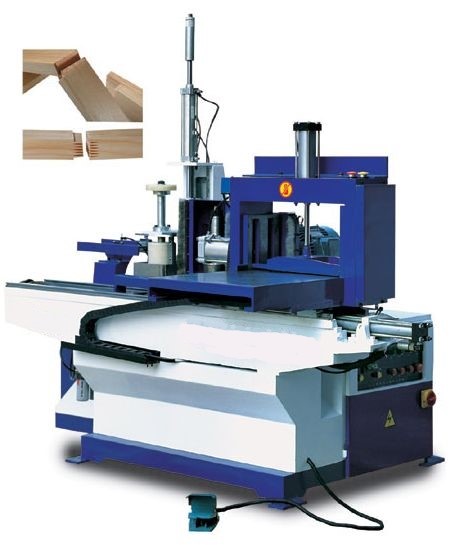

Шипорезный станок для торцевого сращивания со встроенным клеенаносящим узлом MXB3515B (TSK 15 AP)

Назначение: Станок предназначен для фрезерования минишипа последовательно на обоих концах пакета заготовок, фрезерованные заготовки поступают далее на пресс торцевого сращивания через отдельно стоящий клеенаносящий станок.

Отличительные характеристики:

• Мощная литая станина позволяет свести вибрации к минимуму и повысить точность обработки;
• Конструкция станка позволяет уверенно выполнять и вертикальное, и горизонтальное фрезерование заготовок различной длины;
• Увеличенная мощность двигателя позволяет легко обрабатывать заготовки максимального сечения и позволяет увеличить срок службы и надежность станка;
• Направляющие шипорезной каретки изготовлены из высокопрочной легированной стали;
• Опорой шпинделя являются двухрядные роликовые подшипники, обеспечивающие высокую точность детали и долговечность конструкции шпиндельного узла.

Рабочий цикл осуществляется автоматически и состоит из следующих операций:

1. Срабатывание пневматических прижимов – верхнего и бокового.

2. Движение каретки последовательно вдоль торцовочного узла и далее фрезерного шпинделя, нанесение клея.

3. Выключение пвневмоприжимов.

4. Выталкивание пакета пневмоцилиндром (во избежание касания заготовками инструмента на обратном ходу).

5. Возврат каретки в исходное положение.

Массивная станина.

Станина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

Мощный рабочий стол каретки.

Позволяет свести к минимуму вибрации при обработке и обеспечить надежное базирование пакета заготовок, что значительно повышает точность и качество обработанных шипов.

Высокоточные линейные направляющие.

Перемещение каретки осуществляется по линейным высокоточным направляющим. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.

Система подачи с регулировкой скорости возврата каретки.

Подача заготовок в зону резания с помощью пневмоцилидра с гидрокомпенсатором позволяет плавно перемещать пакет заготовок при обработке и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла обработки заготовки.

Надежный прижим пакета заготовок.

Прижим пакета заготовок к боковой базовой плоскости двумя пневмоцилиндрами и верхний прижим к поверхности стола обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

Торцовочный узел с пилой и дробилкой.

Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимости от глубины обработки шипа с помощью точной трапецеидальной винтовой пары.

Высокоточный фрезерный шпиндель.

Применение в конструкции шпинделя высокооборотных сдвоенных радиальноупорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

Привод фрезерного шпинделя.

Привод фрезерного шпинделя для нарезания шипов осуществляется от стационарно установленного электродвигателя через плоскоременную передачу. Обеспечивается надежная работа станка при обработке пакета заготовок, не передается вибрация от двигателя на шпиндель, что гарантирует высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.

Точная настройка фрезерного шпинделя.

Осуществляется с помощью маховика с фиксацией винтом, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа.

Устройство смещения пакета заготовок.

Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение.

Управление работой станка в автоматическом режиме.

Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы, а также от кнопки, расположенной на верхней поверхности кронштейна прижимов.

Обеспечивается удобство работы на станке и повышение производительности.

Пульт управления станком.

Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.
