Пневматический скобосшивающий станок U-400

Италия

Основные характеристики

Толщина профиля мин/макс, мм: 6-80

Ширина профиля мин/макс, мм: 6-140

Преимущества

работает с профилем шириной до 5 ½ ”(140 мм) – уникальное конкурентное преимущество по сравнению с другими промышленными станками для соединения каркасов
разработан со «сменными магазинами каналов», позволяющими оператору быстро менять размеры V-образных гвоздей
рукоятка, управляемая оператором, для работы влево или вправо — позволяет точно позиционировать головку гвоздя для вставки или укладки V-образных гвоздей в любом месте соединения рамы
использует как вертикальный, так и горизонтальный метод зажима
регулируемая высота рабочего стола для удобства оператора
простая регулировка наклона стола

Связь с ведущим специалистом

+375 (29) 669 93 68 +375 (17) 358 75 66

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

Пневматический скобосшивающий станок U-400

U-400 был разработан для простоты эксплуатации и особенно хорошо подходит для соединения больших рам шириной до 5 ½” (140 мм).

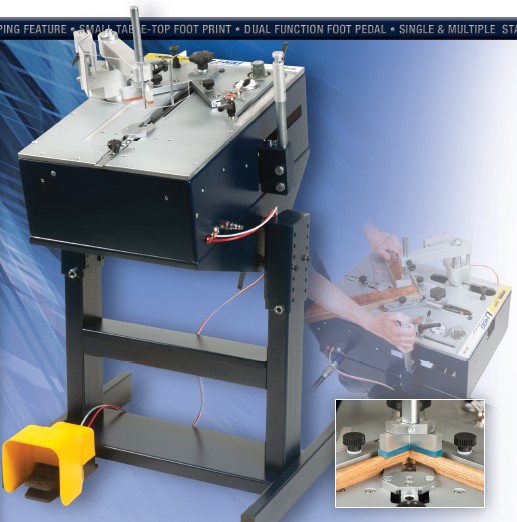

Поставляемая с наклонной напольной стойкой, машина может управляться спереди или сзади и имеет одноступенчатую пневматическую педаль, которая активирует горизонтальный зажим, фиксируя молдинг во время процесса соединения.

После того, как рамщик устанавливает двухпозиционные упоры для измерения максимального расстояния между ходами, затем используется ручной рычаг двойного действия для позиционирования и приведения в действие как вертикального удерживающего зажима формы, так и привода V-образных гвоздей, вставляющего V-образные гвозди в любом месте на предварительно установленном расстоянии хода.

Ключевая операционная функция U-400 позволяет оператору быстро изменить размер V-образного гвоздя в миллиметрах с помощью сменного металлического канала магазина. Оператор легко получает доступ к сменным каналам с задней стороны машины, чтобы загрузить V-образные гвозди соответствующего размера. Эта функция устраняет дополнительные затраты на покупку картриджей с пластиковыми гвоздями.

Вертикальный зажим

Улучшает зажим за счет включения предварительно настройки позиционирования

Блокировка подпружиненного тягового штифта механизм исключает проскальзывание, износ вертикального стержня и позволяет совершать быструю настройку станка

Сменные магазины

Легкий доступ сзади

Простая замена в рабочих условиях. Позволяет быстро перейти к другому прижиму в зависимости от соединения

зажимные колодки

Все прижимные пластины взаимозаменяемы с магнитными, одинарными и двойными металлическими

прижимные пластины

Доступны три разных подушечки на основе твердости литья, контура, отделки или покрытия

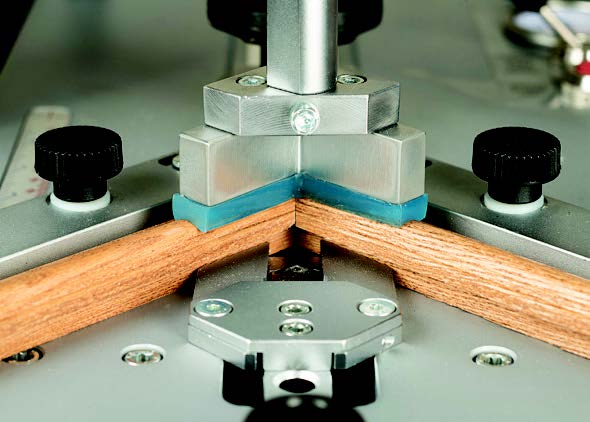

Зажимная система AMP для эффективного соединения

Показан с различными зажимными механизмами с одинарными и двойными монтажными площадками.

В системе прижимных пластин AMP используется различная жесткость прижимных пластин в зависимости от твердости литья и декоративной отделки. Доступная в мягком, среднем и жестком вариантах, система обеспечивает следующие преимущества применения.

Доступны три различных подложки в зависимости от твердости литья, контура, отделки или покрытия, улучшающих качество соединения.
Сменные накладки изготавливаются со степенью эластичности, соответствующей контуру молдинга, что улучшает зажим без повреждения деликатных поверхностей.
Цветовая маркировка для легкой идентификации — синий (SW), желтый (MW), черный (HW)
Простая замена в полевых условиях или быстрая замена на другую зажимную пластину в зависимости от применения соединения
Все прижимные пластины взаимозаменяемы с магнитными, одинарными и двойными металлическими прижимными пластинами.
Адаптируется к одинарным или двойным гидравлическим зажимным механизмам
Систему зажимных пластин можно использовать со всеми машинами для соединения рам AMP.

Технические характеристики

Основные характеристики

Толщина профиля мин/макс, мм	6-80
Ширина профиля мин/макс, мм	6-140
Вместимость магазина, скреп	220
Размеры скреп для работы на данном станке: ширина 11 мм, высота 3-4-5-7-10-12-15 мм
Высота рабочего стола, мм	1350
Габариты станка, мм	600х400х1350
Вес, кг	90
