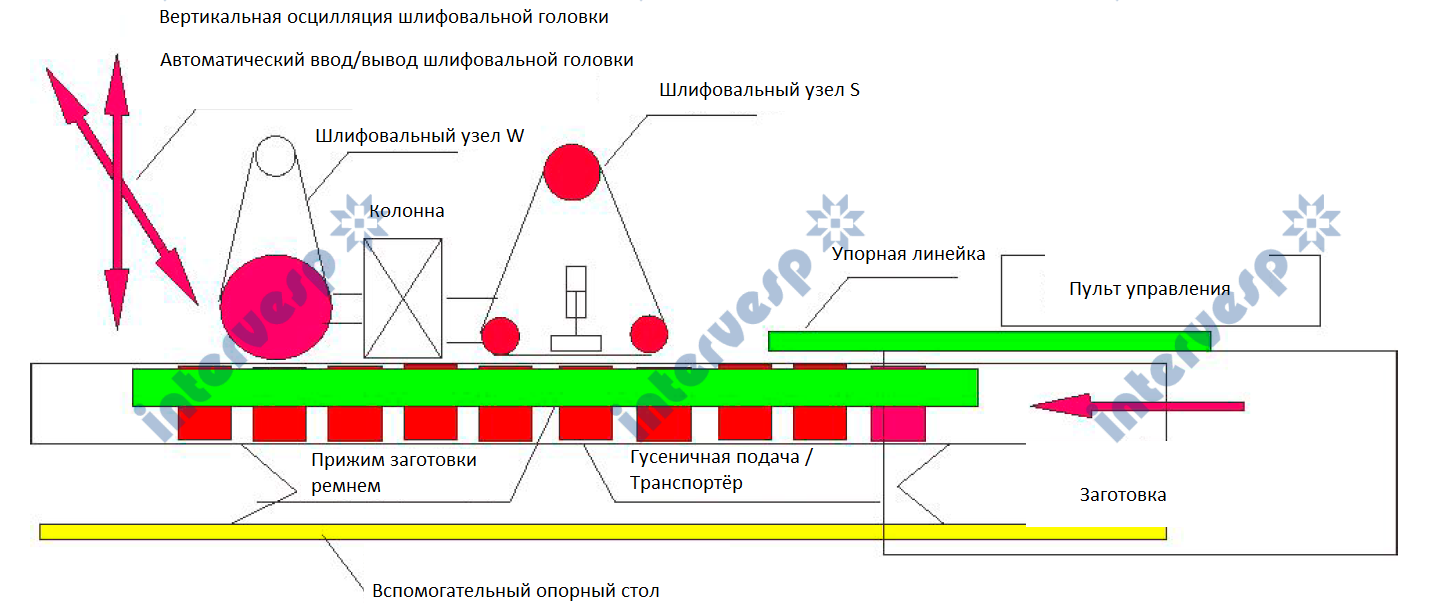

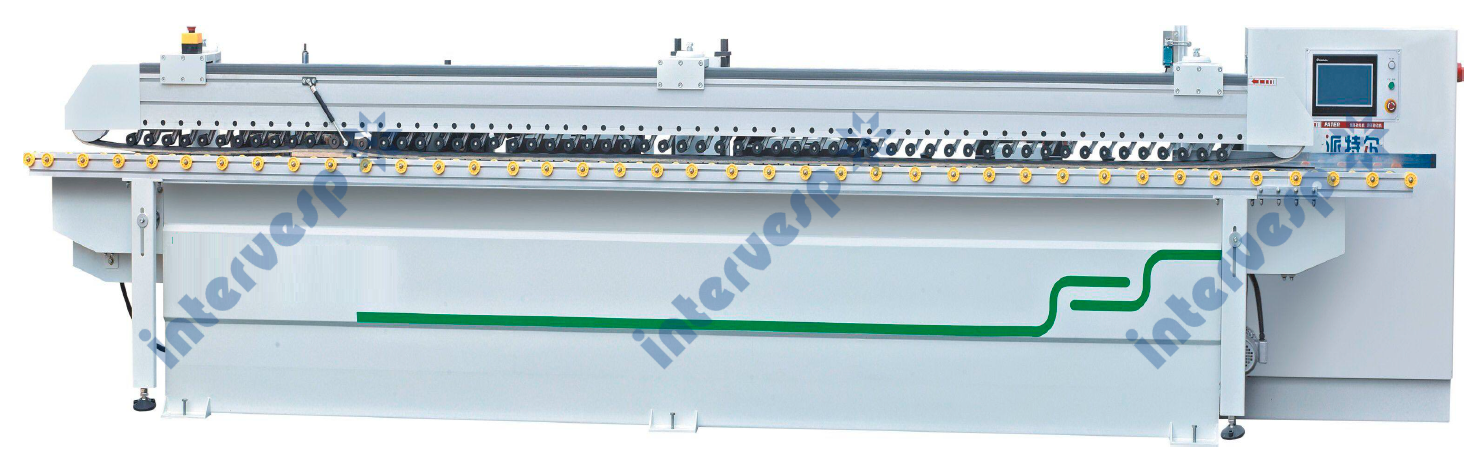

Кромкошлифовальный станок MS-S1W1

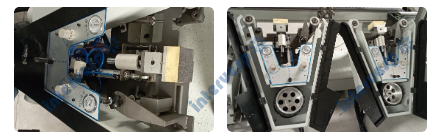

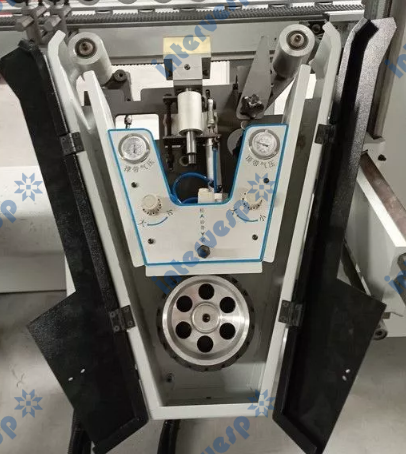

Ленточный узел с пневматическим утюжком «S»

Шлифовальный узел с пневматическим утюжком служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька) подготовив ее для качественного нанесения ЛКМ. Сила прижатия утюжка, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов при входе заготовки в зону работы узла.

Автоматическая осцилляция предотвращает смещение ленты и повышает качество шлифования, а интеллектуальное движение прижимного утюжка предотвращает захват и блокировку шлиф ленты в станке. Скорость шлиф ленты регулируется инвертором. Это обеспечивает гибкость настроек и позволяет шлифовать массив, шпонированные изделия, МДФ, грунты, лаки, гипс и другие материалы.

Максимальная ширина шлифования 80 мм (доп. опция 130 мм). Длина шлифовальной ленты 1980 мм

Узел имеет возможность наклона +/- 45°

Под заказ утюжек может быть профильным с графитовым покрытием для шлифования сложных профильных деталей.

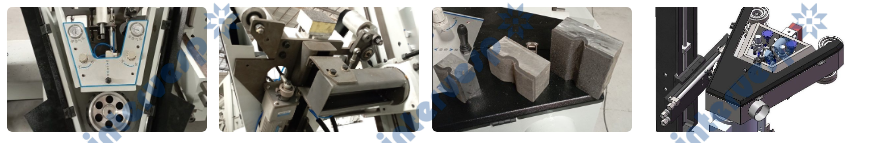

Универсальный шлифовальный узел «W»

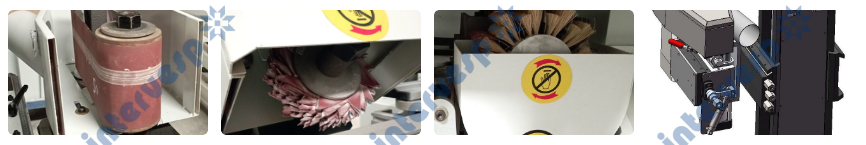

Шлифовальные узлы с гибкими настройками и возможностью наклона +/- 45°. На узлы могут быть установлены различные виды шлифовального инструмента в зависимости от задачи (узел при этом не меняется):

Шлифовальная лента + мягкий ролик: применяется для шлифования плоских кромок или поверхностей. Для профилированных или радиусных поверхностей поролоновый ролик может быть спрофилирован.

Лепестковые щетки: применяются для шлифования профилированных и радиусных кромок.

Шлифовальные диски «звездочка»: применяются для шлифования углублений и канавок на профиле для достижения наилучшего результата.

Скотч-брайт, в т.ч. профилированный: для достижения идеального результата по сложным профилям может применяться валик скотч-брайт с фрезеровкой контрпрофиля.

Обдув шлифовальной ленты на узле с пневматическим утюжком

Обеспечивает очистку ленты и охлаждение зёрен абразива в процессе работы для повышения качества шлифования. Повышает ресурс ленты сокращает затраты на абразив и повышает производительность станка.

Подающий транспортер

Прижим заготовки осуществляется ремнем по всей длине транспортера, что исключает смещение заготовки благодаря большому пятну контакта ремня с поверхностью изделия (в отличии от станков с прижимом роликами). Звенья транспортера обрезиненные. Скорости подачи задается с панели управления.

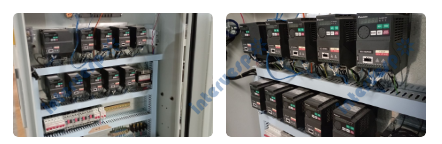

Пылезащищенный электрошкаф

PLC панель управления и электрический шкаф на отдельной стойке в пылезащищенном корпусе. Электрокомпоненты ведущих мировых производителей.

Панель управления

Удобное управление с PLC контроллера. На одном дисплее устанавливаются все параметры обработки:

Включение / выключение узлов.

Скорость подачи заготовки.

Скорость вращения узлов.

Высота заготовки.

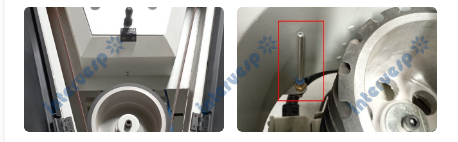

Осцилляция шлифовальной ленты на узле с пневматическим утюжком

Значительно повышает качество обработки. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь по заготовке.

Пневматическое натяжение шлифовальной ленты

Пневматическая система гарантирует стабильное натяжение и исключает проскальзывание лент или их разрыв. Натяжение/ослабление лент быстро осуществляется поворотом переключателя, что минимизирует время на замену лент и увеличивает производительность станка

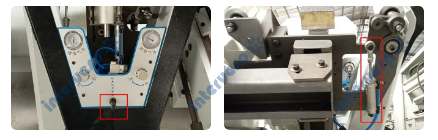

Манометры натяжения шлифовальной ленты и силы прижима утюжка

Независимая настройка натяжения шлифовальной ленты и силы прижима утюжка, позволяет подобрать оптимальные параметры для качественного шлифования, различных материалов:

МДФ. Грунт. Шпон. Массив. ЛКМ. и др.

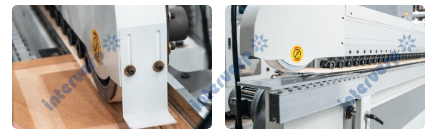

Наклон шлифовальных узлов

Все шлифовальные узлы с гибкими настройками и возможностью наклона +/- 45°. Позволяют настроить станок под качественную шлифовку сложных профилей кромки.
