Цепнодолбежные станки CVS

Цепнодолбежные станки CVS
Цепнодолбежные станки CVS
Цепнодолбежные станки CVS
Цепнодолбежные станки CVS
Цепнодолбежные станки CVS
Цепнодолбежные станки CVS
Цепнодолбежные станки CVS
Цепнодолбежные станки CVS
Цепнодолбежные станки CVS
Цепнодолбежные станки CVS
Италия
Основные характеристики

Максимальная глубина паза, мм: 150

Максимальная длина паза, мм: 340

Продольный пробег, мм: 300

Преимущества
  • шпиндельная головка и каретка выполнены из литого чугуна
  • шпиндельная головка скользит по направляющим
  • система подъема головы пневмопружиной
  • механический фронтальный рабочий прижим
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Цепнодолбежные станки CVS

Станок предназначен для горизонтального и вертикального долбления пазов под петли и замки в брусках, створках и форточках оконных блоков. Применяется на средних и крупных столярных производствах.

Отличительные характеристики:

  • Шпиндельная головка и каретка выполнены из литого чугуна.
  • Шпиндельная головка скользит по направляющим.
  • система подъема головы пневмопружиной.
  • механический фронтальный рабочий прижим.
  • устройство фиксации дверей: для CVS 10 – механическое, для CVS 20 – пневматическое.
  • Аспирационное отверстие.

Особенности конструкции разных вариантов комплектаций

Цепнодолбежные станки CVS

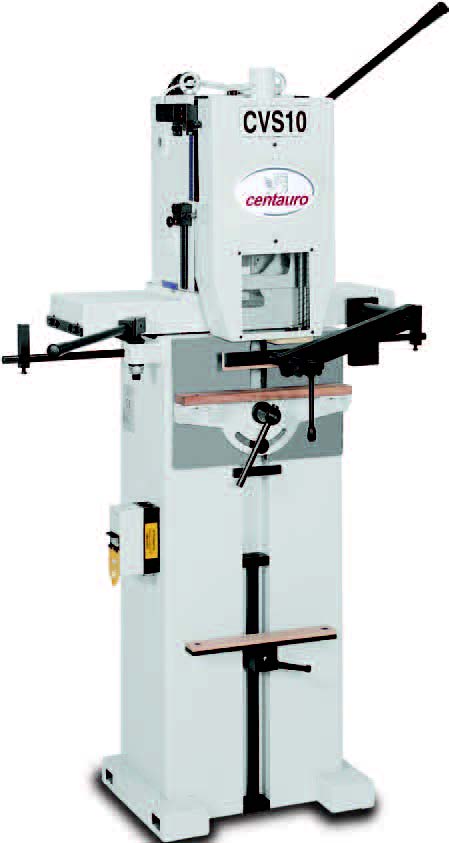

CVS 10: автоматическая система смазки, механический фронтальный прижим, сервисные ключи.



CVS 15: автоматическая система смазки, механический фронтальный прижим, съемный рабочий стол для сборки / обработки дверей, один стол с линейкой 1100 мм со стопором, механический суппорт для подъема (поддержки двери), сервисные ключи.

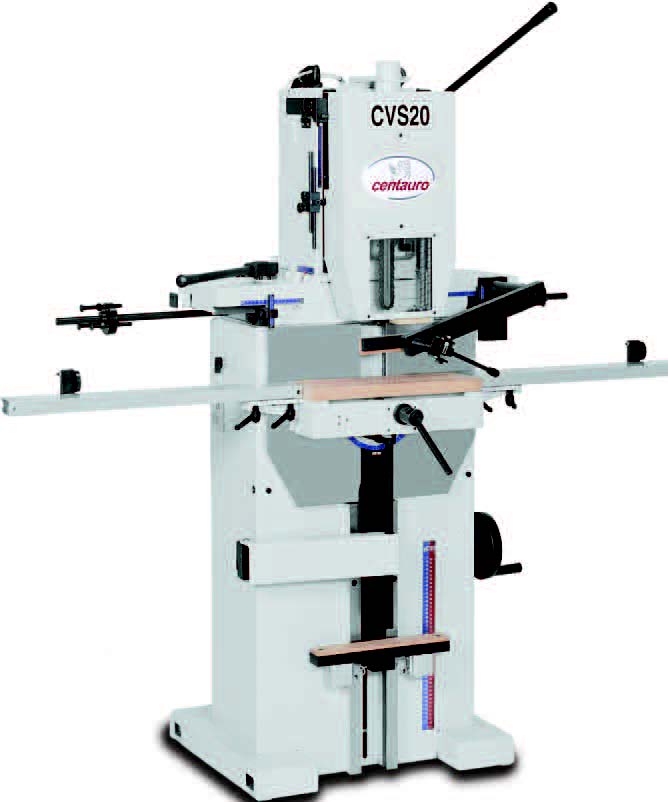

CVS 20: автоматическая система смазки, механический фронтальный прижим, пневматическое устройство фиксации дверей, алюминиевая линейка с упорами, пневмопистолет для очистки станка, сервисные ключи.

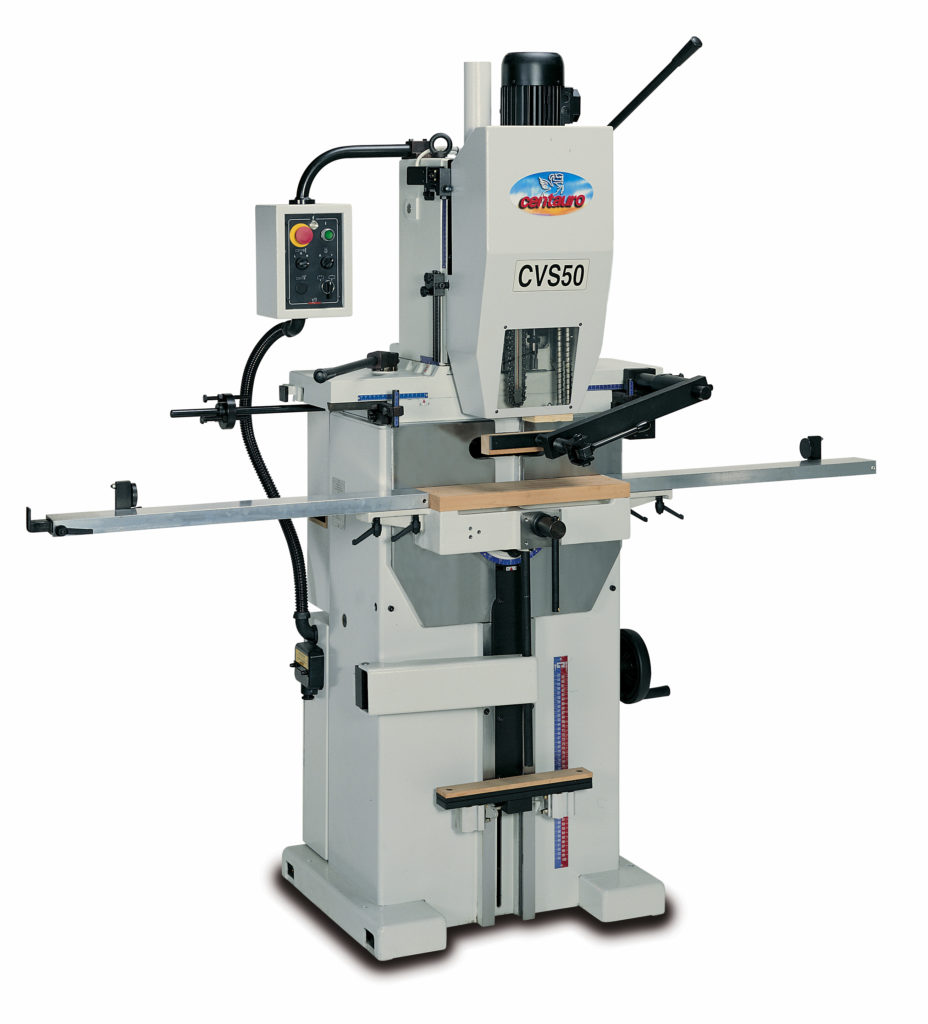

CVS 50 с вертикальным и горизонтальным шпинделем:

4- двигателя, механическая подача горизонтального сверлильного узла, осциллирующие приспособление типа RH YALE под замочную скважину, механический фронтальный прижим, пневматическое устройство фиксации дверей, автоматическая система смазки, пневмопистолет для очистки станка, защита двигателя, сервисные ключи.



CVS 50P с вертикальным и горизонтальным шпинделем:

4- двигателя, гидропневматическая подача горизонтального сверлильного узла, осциллирующие приспособление типа RH YALE под замочную скважину, пневматический фронтальный прижим, пневматическое устройство фиксации дверей, автоматическая система смазки, пневмопистолет для очистки станка, защита двигателя, сервисные ключи.



CVS 60 с вертикальным и горизонтальным шпинделем:

5- двигателей, механическая подача горизонтального сверлильного узла, осциллирующие приспособление типа RH YALE под замочную скважину, механический фронтальный прижим, пневматическое устройство фиксации дверей, автоматическая система смазки, пневмопистолет для очистки станка, защита двигателя, сервисные ключи.



CVS 60P с вертикальным и горизонтальным шпинделем:

5- двигателей, гидропневматическая подача горизонтального сверлильного узла, осциллирующие приспособление типа RH YALE под замочную скважину, пневматический фронтальный прижим, пневматическое устройство фиксации дверей, автоматическая система смазки, пневмопистолет для очистки станка, защита двигателя, сервисные ключи.



Варианты обработки для разных моделей

Отличительные особенности

Цепнодолбежные станки CVS

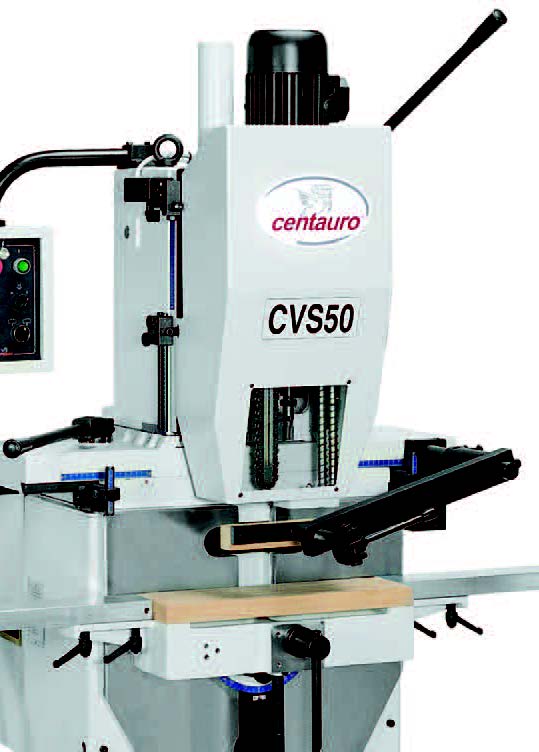

Фронтальный обзор крепления цепного узла.

Цепнодолбежные станки CVS

Помпа централизованной системы смазки.

Цепнодолбежные станки CVS

Пневматический фронтальный прижим (опция).

Цепнодолбежные станки CVS

Быстрое открытие стола для установки и пазования дверей.

Цепнодолбежные станки CVS

1) Рычаг управления цепным и вертикальным шпинделями.

2) Алюминиевый удлинитель стола с рамными упорами.

3) Маховик для регулировки высоты рабочего стола.

4) Градуированный стержень для установки опорного кронштейна двери.

5) Консоль для подъема и блокировки двери пневматическое управление. Небольшой подъемный стол с пневматическим управлением и замок.

6) Механический передний зажим заготовки.

7) Продольные упоры для ограничения длины паза.

8) Рычаг управления продольной кареткой.

9) Панель управления.

Технические характеристики и стандартная комплектация

Модель
Основные параметры
Максимальная глубина паза, мм
Длина реза, мм
Продольный пробег, мм
Corsa trasversale, мм
Поворот головки, градусов
Максимальная высота косяка на рабочем столе, мм
Макс/мин высота двери или рамы, мм
Размер рабочего стола, мм
Наклон рабочего стола, градусов
Мощность цепного двигателя, кВт, лС
Вытяжной колпак, мм
Габариты станка , мм
Вес нетто, кг
Уровень звуковой мощности, Дб (А)
УЗЕЛ ВЕРТИКАЛЬНЫХ ШПИНДЕЛЕЙ
Вертикальный пробег, мм
Расстояние между шпинделями, мм
Скорость шпинделей, RPM
Мощность двигателей шпинделей, ЛС
УЗЕЛ ГОРИЗОНТАЛЬНЫХ ШПИНДЕЛЕЙ
Поперечный пробег, мм
Мощность двигателя качающегося узла, ЛС
параметры обработки
максимальный диаметр
CVS 10
150
310
270
90
+ - 45°
160
1000 / 600*
420×60
+- 45°
3 (Квт 2,2)
1 x Ø 60
1890 x 1110 x 738
250
104,1
-
-
-
-
-
-
-
-
-
CVS 15
150
340
300
115
+ - 45°
160
1000 / 600*
460×135
+- 45°
3 (Квт 2,2)
1 x Ø 60
1916 x 1400 x 1026
340
104,1
-
-
-
-
-
-
-
-
-
CVS 20
150
340
300
80
+ - 45°
250
1000 / 600*
460×135
+- 45°
3 (Квт 2,2)
1 x Ø 60
1916 x 1400 x 1026
340
104,1
-
-
-
-
-
-
-
-
-
CVS 50
150
340
300
80
+ - 45°
280
1000 / 600*
460×135
+- 45°
3 (Квт 2,2)
1 x Ø 60
1922 x 1400 x 1026
510
104,1
-
60
80
7500
0,75 (0,55 кВт)
-
140
0,33 (Квт 0,25)
CVS 60
150
340
300
80
+ - 45°
280
1000 / 600*
460×135
+- 45°
3 (Квт 2,2)
1 x Ø 60
1922 x 1400 x 1026
520
104,1
-
60
80
7500
0,75 (0,55 кВт)
-
140
0,33 (Квт 0,25)
