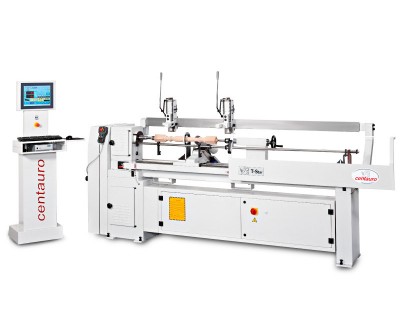

Токарный станок с фрезерным узлом и ЧПУ мод. T STAR
Максимальная длина обрабатываемой детали, мм: 1600 (2000)
Мощность двигателя шпинделя кВт: 2,2/3

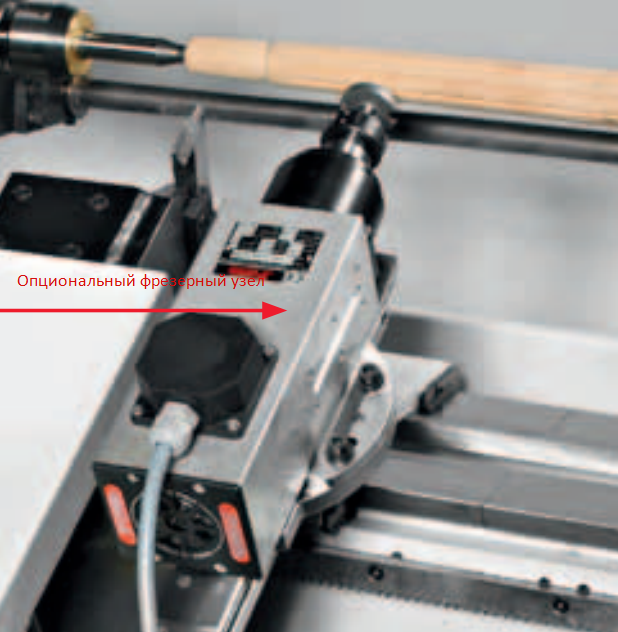

- опциональный фрезерный узел
- ЧПУ

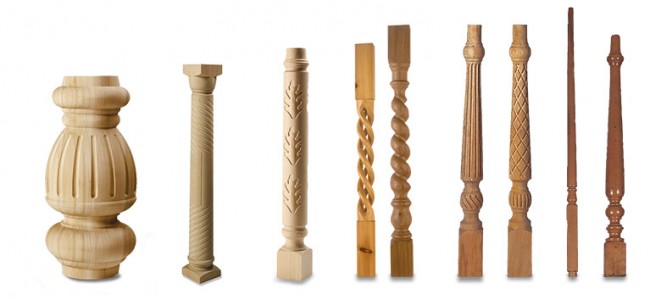

Назначение: Станок предназначен для профильной обработки вращающихся и неподвижных тел, в том числе и винтовых поверхностей (в частности ножек стульев, столов, лестничных балясин).
Описание: Полуавтоматический станок с ЧПУ позволяет точить тела вращения без использования механического копировального узла или шаблонов. Высокая скорость перенастройки и точность обработки позволяют получить широкий ассортимент продукции, подстраиваясь под запросы рынка.
Отличительные характеристики:
- Машина сконструирована в тяжелом исполнении, снабжена высокоточными направляющими для перемещения инструментов и самой заготовки. Это гарантирует идеальную работу и безупречность обработки.

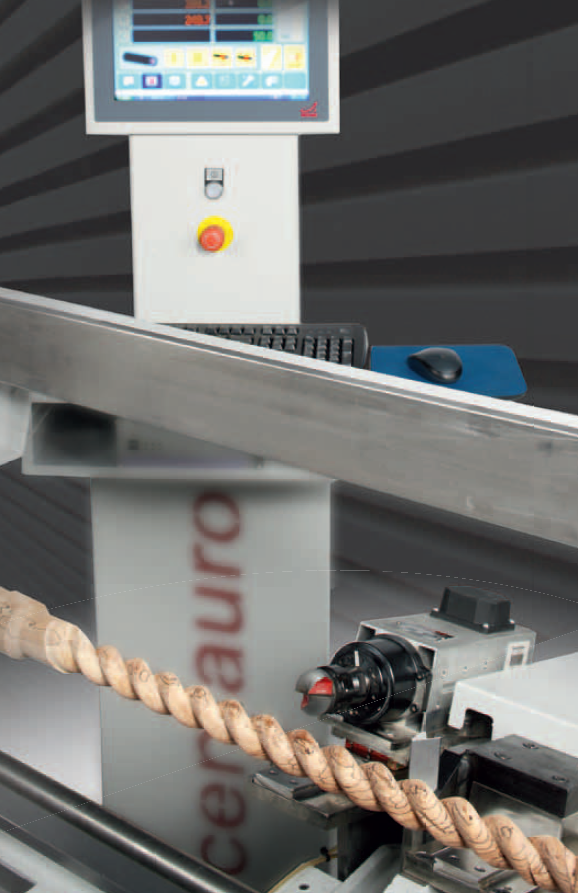

- Мощный горизонтальный фрезерный узел для фрезерования насечек, спиралей и прочих элементов.
- Фрезерный узел с ЧПУ.
- Реверс вращения шпинделя.
Стандартное оснащение:
- Передвижение по осям с помощью ШВП.
- Мультифункциональная передвижная кнопочная панель.
- Бесщеточные двигатели.
- Механическое устройство центровки заготовки.
- CT/CAD for drawing profiles directly on machine board.
- Электрический тормоз шпинделя.
- ЧПУ OSAI контроллер.
- Поворотный люнет D.110mm + редукционная щетка + подрезной нож.

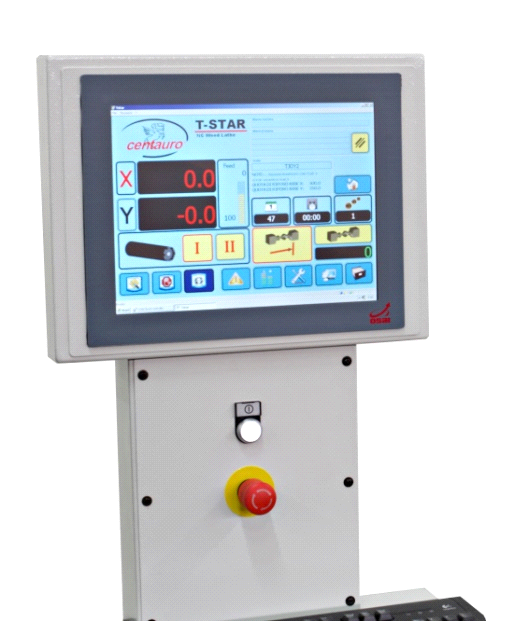

- ПК с сенсорным экраном15".
- Приводной центр + сменные кулачки 28mm и 45mm в диаметре.
- Токарный с одиночным кобальтовым долотом r. 1,25 mm.
- Центр задней бабки диам. 12 mm.
- Возможность программирования 10 рабочих проходов.
- Кобальтовое долото r. 1,25 mm.
- Возможность выполнения частичных рабочих проходов + повторная обработка.
- Два вертикальных шпинделя (1 прав и 1 лев) c/w back knives.
- Соединение по ЛВС для онлайн-сервиса.
Технические характеристики
Максимальная длина обрабатываемой детали, мм | 1600 (2000) |
Высота центров , мм | 250 |
Макс.диаметр заготовки (квадрат), мм | 500 (350) |
Максимальный диаметр обработки при использовании фрезерного узла (квадрат), мм | 240 (178) |
Максимальный диаметр с подвижным люнетом (квадрат), мм | 110 (80) |
Скорость перемещения фрезерного узла X/Y, м/мин | 12/6 |
Мощность двигателя шпинделя, кВт | 2,2/3 |
Скорость вращения шпинделя ,об/мин | 650-900-1100-1300-1500-1800-2200-3000 |
Установленная мощность, кВт | 5,67 |
Мощность фрезерного узла, кВт | 1,5 |
Скорость вращения фрезерного узла, об/мин | 18 000 |
Цанга | ER25 |
Контроллер | OSAI |
Панель управления | 15" touch screen |

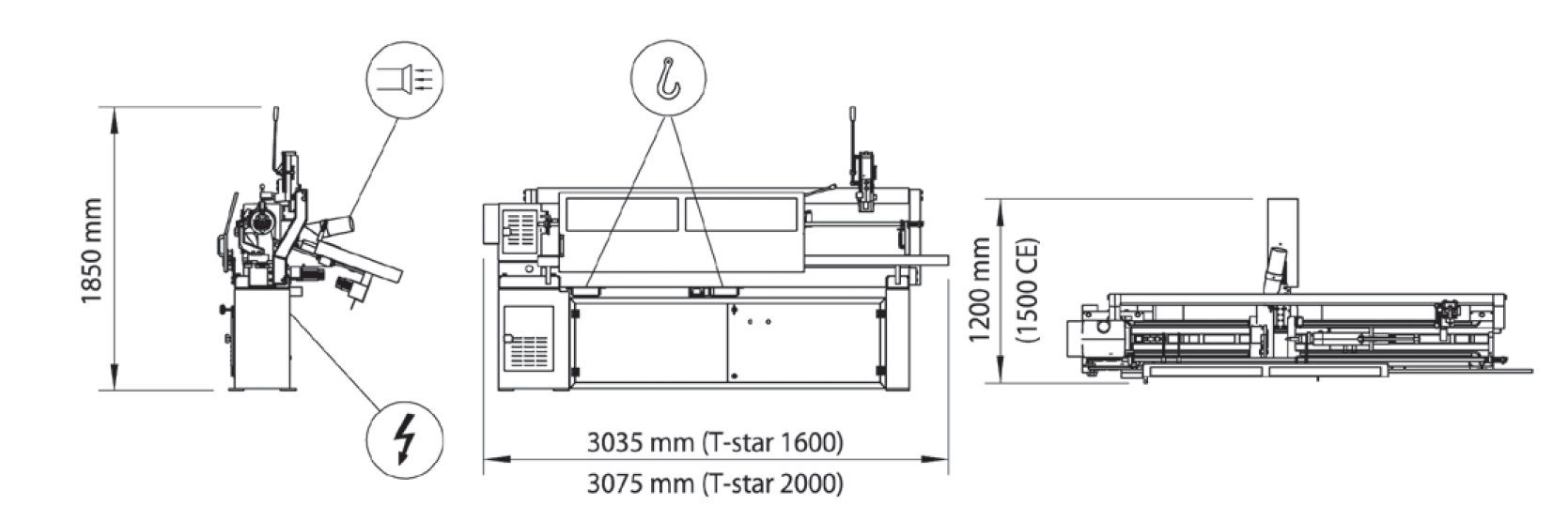

Размеры (длина х ширина х высота), мм | 3035x1200x1850 |
Масса (нетто), кг | 800 |
