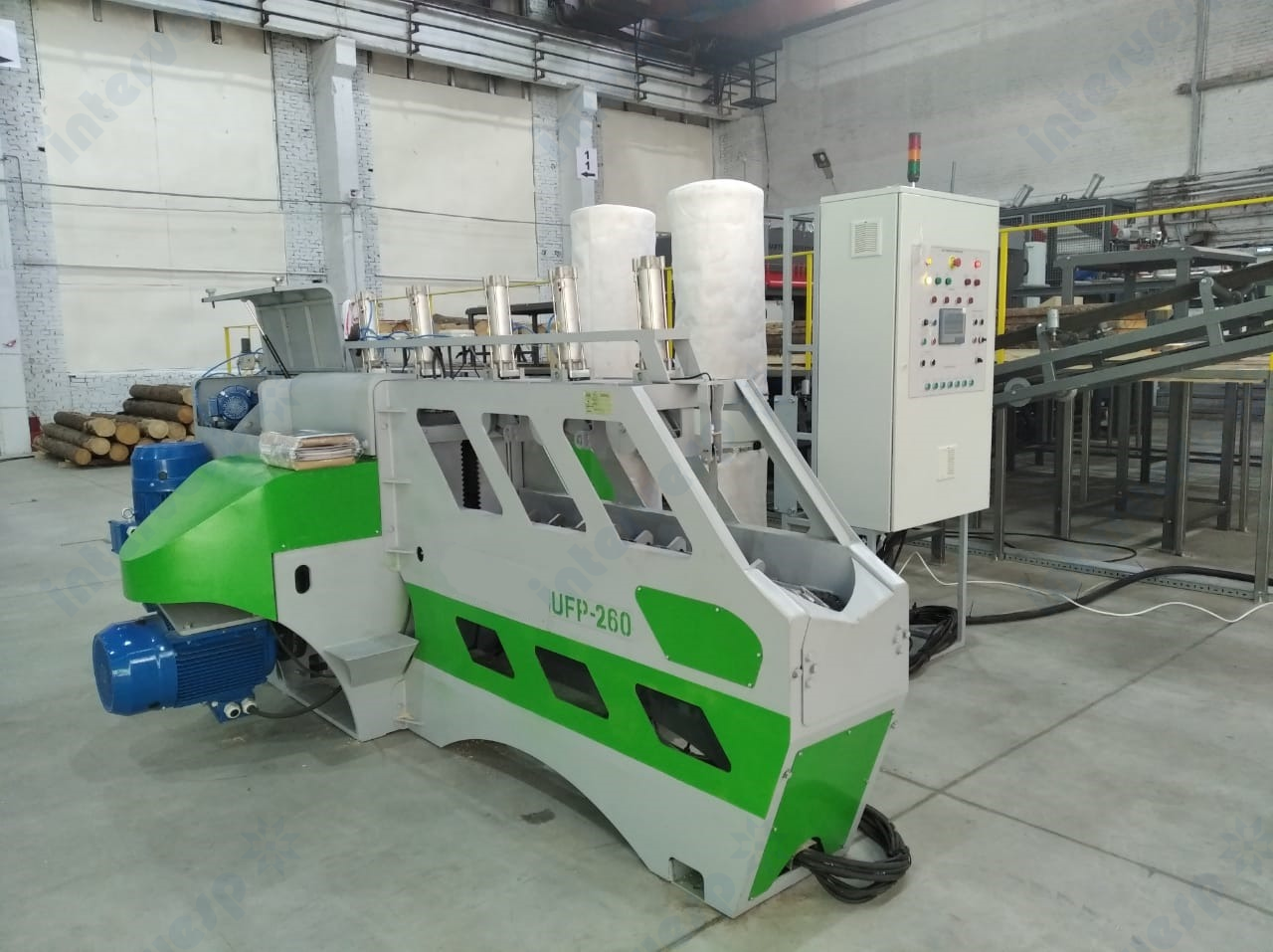

Фрезерно-пильный станок для тонкомера UFP-260 / UFP-260М

Предназначен для переработки круглых тонкомерных лесоматериалов с целью изготовления обрезной доски различного сечения. Станок специально сконструирован для эффективного переработки тонкомерного сырья и балансовой древесины диаметром до 260 мм в комле. За один проход из бревна можно получить пиломатериал точных размеров, с высоким качеством поверхности. При обработке бревно подвергается двум рабочим операциям: фрезерованию, распиловке.

Станок применяется в лесопильных производствах малой и средней мощности в качестве станка для переработки тонкомерного и балансового сырья.

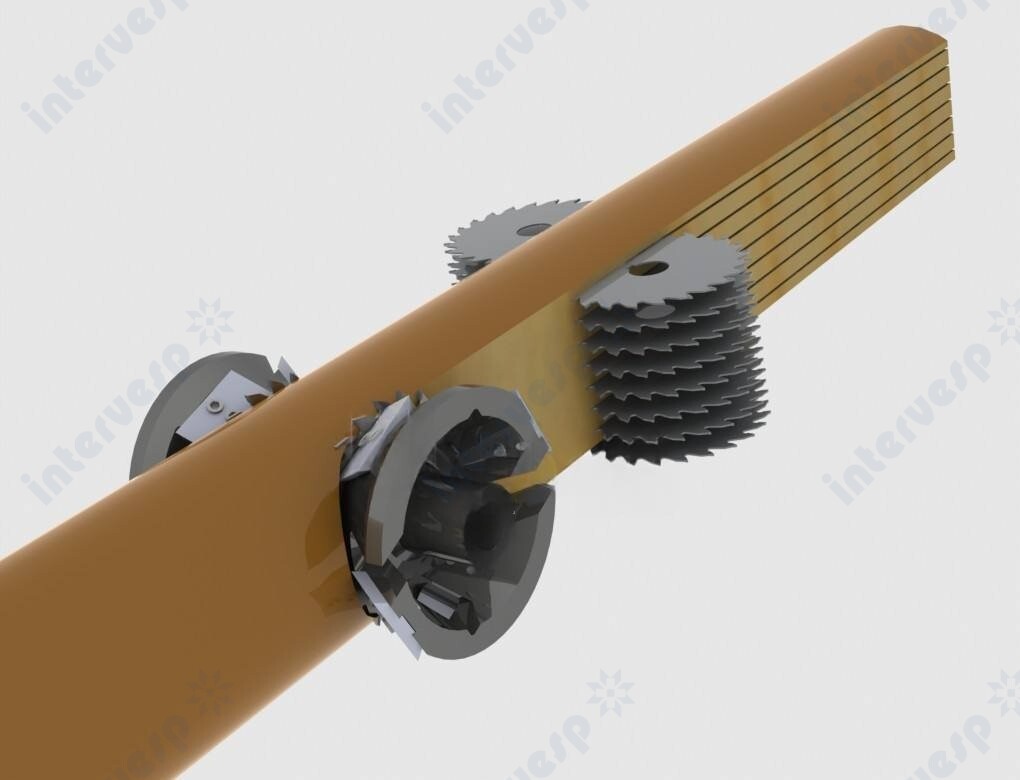

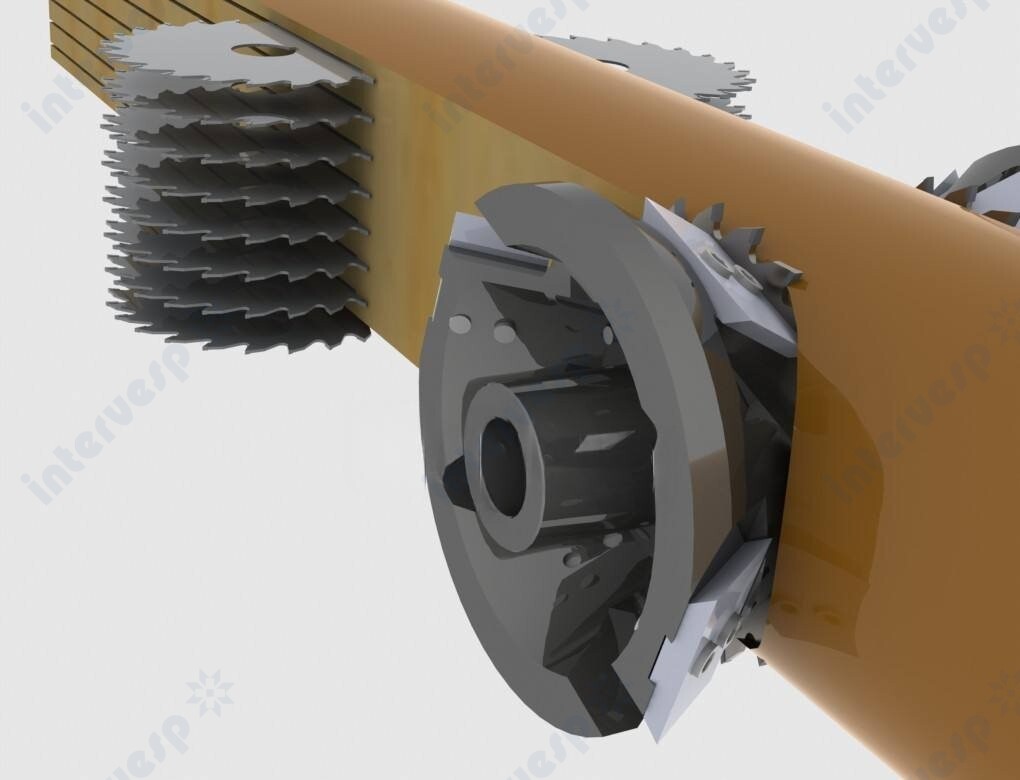

СХЕМА ОБРАБОТКИ

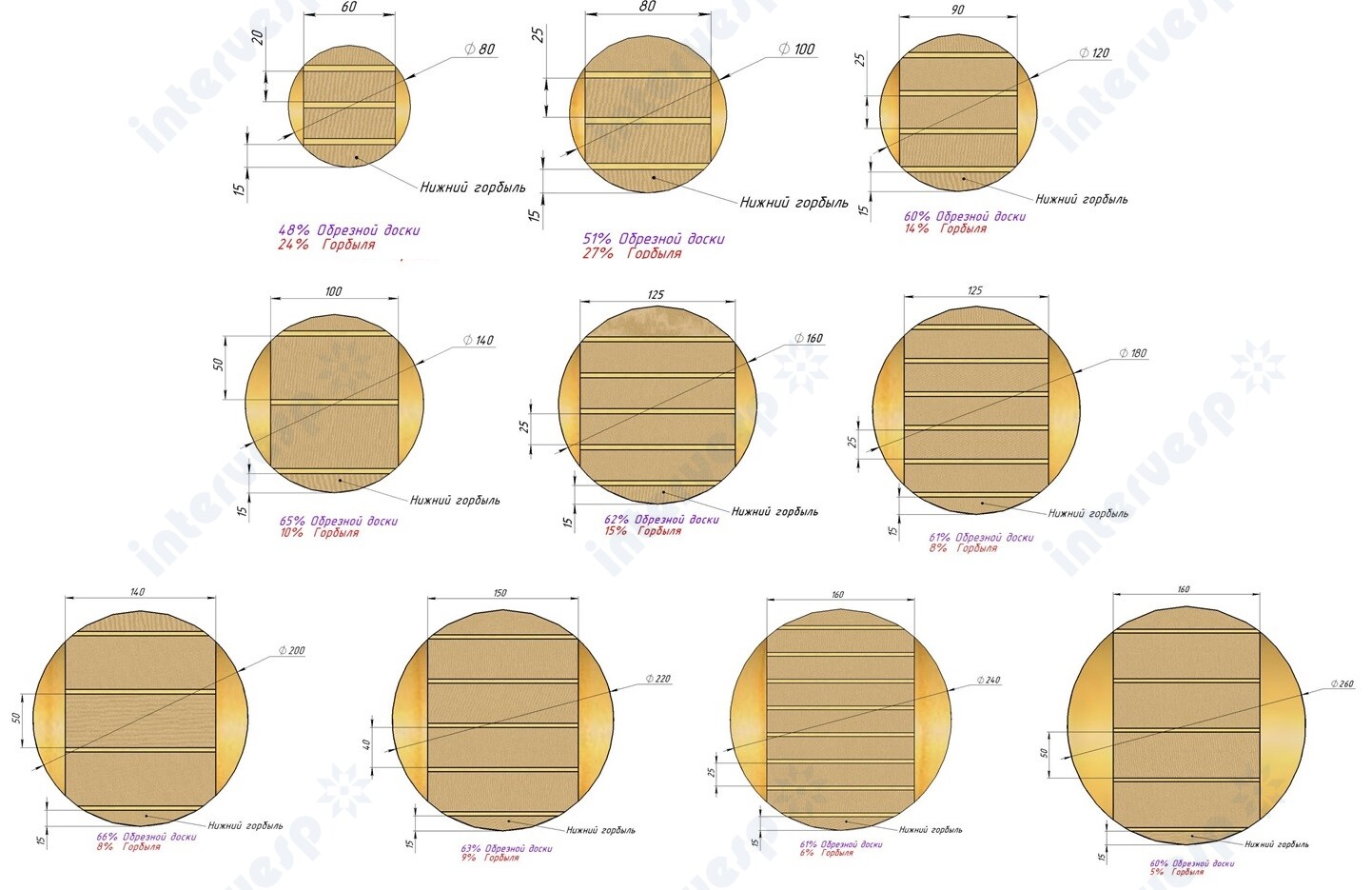

ПРИМЕРЫ СХЕМ РАСКРОЯ

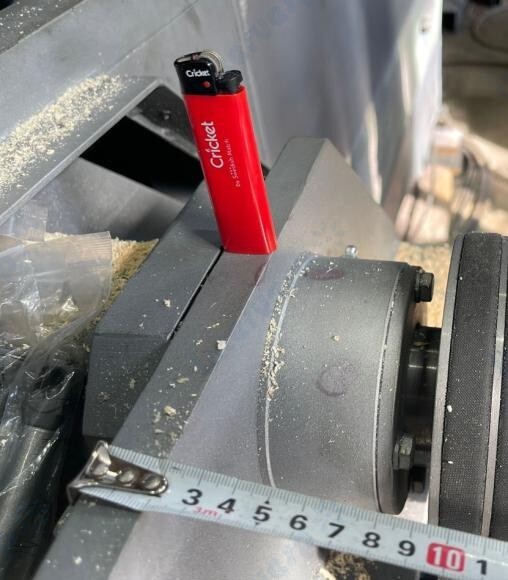

УСИЛЕННАЯ СТАНИНА

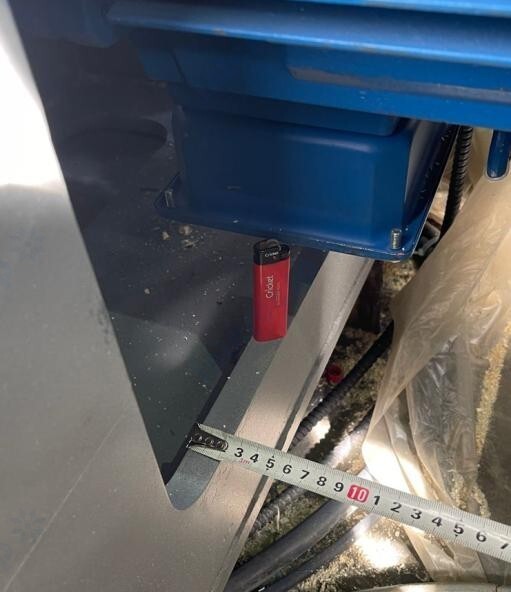

Массивная тяжелая станина выполненная из толстого листа стали 20-30мм обеспечивает жесткость конструкции, исключает деформации в процессе эксплуатации и эффективно гасит вибрации при работе станка, что положительно сказывается на качестве получаемого пиломатериала и сроке службы инструмента.

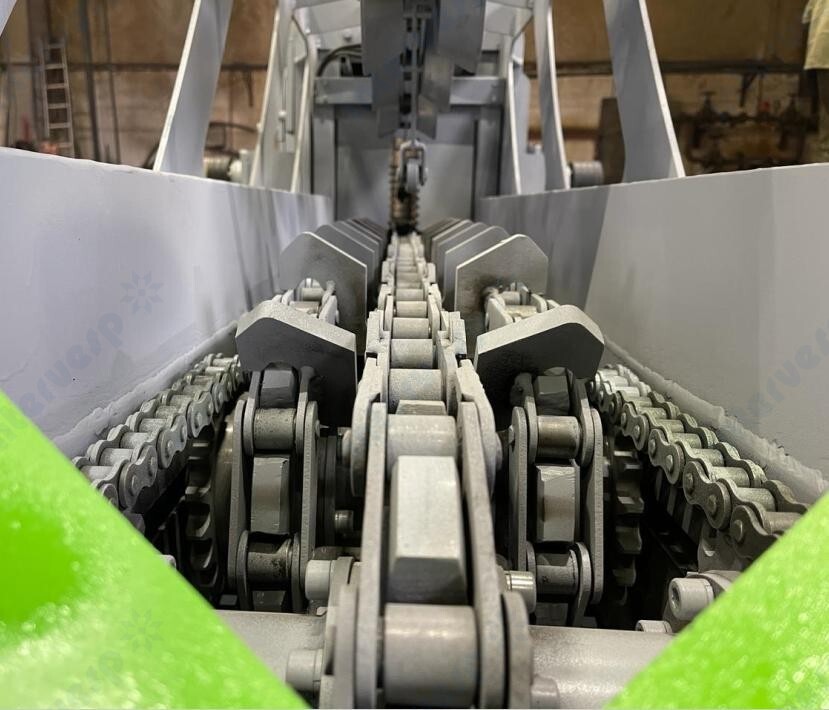

СИСТЕМА ПОДАЧИ

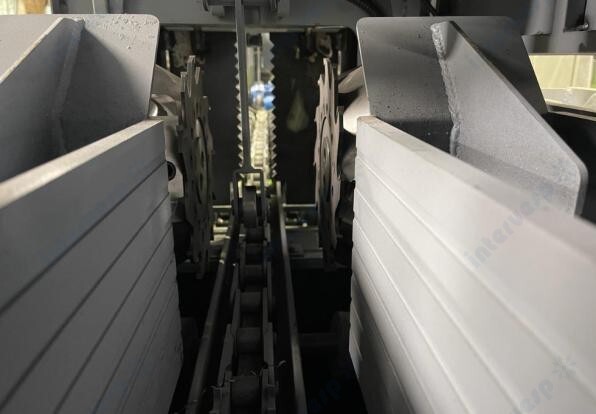

Подача бревен осуществляется одновременно цепью с зубчатыми зацепами и гусеничным транспортером. Данная система позволяет надежно подавать бревна раз-личной длины от 1м без проскальзываний и рывков. В отличии от системы подачи с упорами данная система не требует ручного подъема упоров оператором станка, что облегчает его эксплуатацию. Конструкция гусеничного транспортера в сочетании с верхним пневматическим прижимом обеспечивает автоматическую центровку бревна при подаче в станок.

ЗАЩИТА ОТ ОБРАТНОГО ВЫБРОСА БРЕВНА

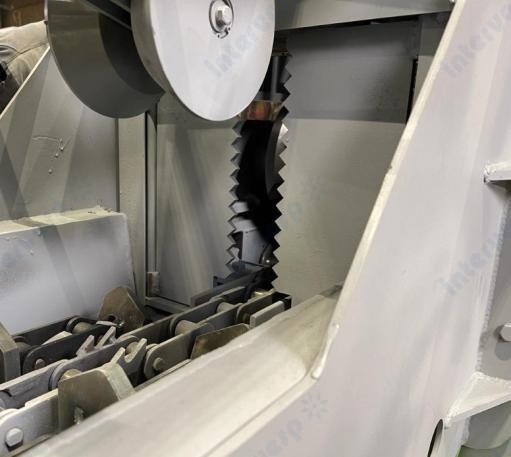

На входе в станок установлена специальная зубчатая защитная шторка, исключающая выброс бревна и препятствующая выбросу щепы из станка. Данная система обеспечивает безопасность работы опера-тора в соответствии с нормами.

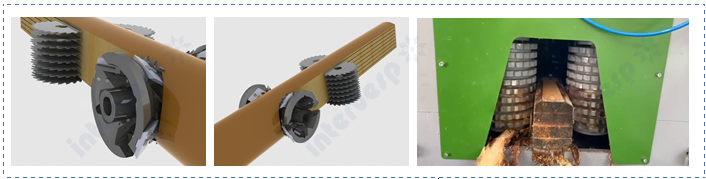

СПЕЦИАЛЬНАЯ КОНСТРУКЦИЯ ФРЕЗ

Для работы на высокой скорости подачи с максимальным качеством обработки установлены специально разработанные фрезы конической формы с дисковыми пилами.

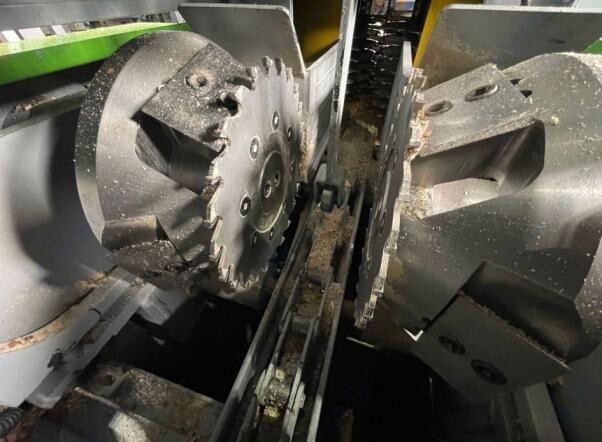

В отличии от фрез с плоскими ножами, фреза конической формы обеспечивает постепенный заход в торец бревна, исключая удары при фрезеровке и снижая нагрузку на фрезерные валы и подшипники, обеспечивая долговечность работы инструмента и высокое качество обработки.

РАЗДВИЖНЫЕ ФРЕЗЕРНЫЕ УЗЛЫ

Специально разработанные раздвижные фрезерные узлы, позволяют производить обработку бревна на двухкантный брус на высокой скорости (до 20м/мин). Готовый лафет надежно удерживается боковыми направляющими, что исключает его смещение.

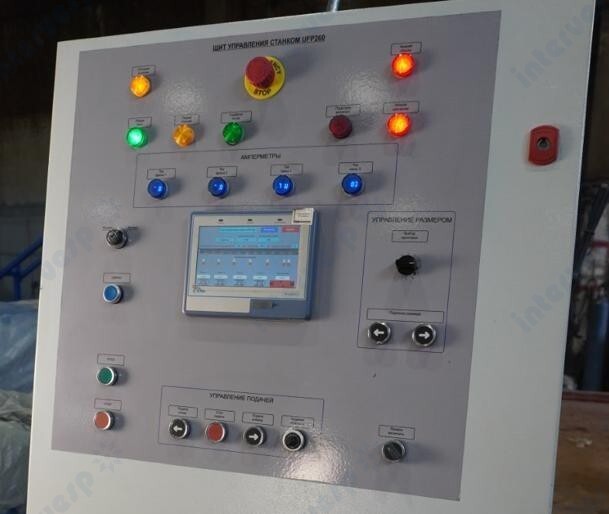

ЭЛЕКТРОННАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ФРЕЗ

Расстояние между фрезами (толщина лафета) регулируется автоматически с помощью электронного программатора с памятью размеров. Оператор может внести в память станка 7 размеров.

Данная система позволяет оперативно и точно менять расстояние между фрезами, исключая человеческий фактор и необходимость сортировки бревен.

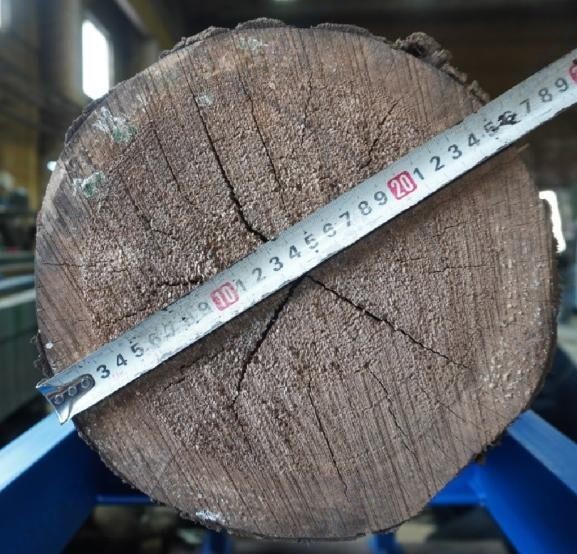

ДИАМЕТРЫ ОБРАБОТКИ

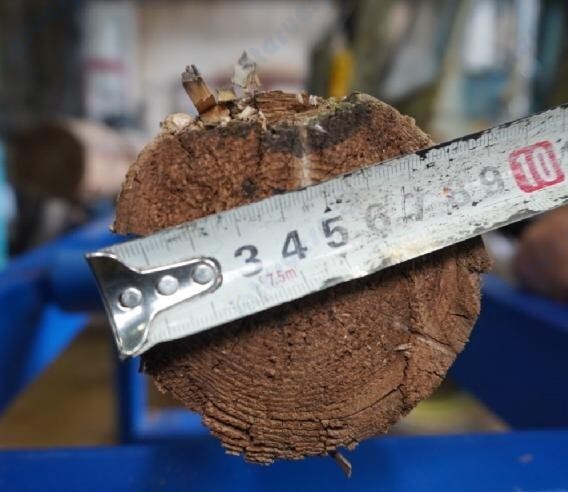

Универсальная конструкция станка с раздвижными фрезами, двухвальной системой пиления, цепной системой подачи с зацепами и пневматическими прижимами позволяет пилить бревна диаметрами от 80 до 260 мм в комле без сортировки, стабильно получая качественный пиломатериал.

ДИАМЕТРЫ ОБРАБОТКИ 260 ММ

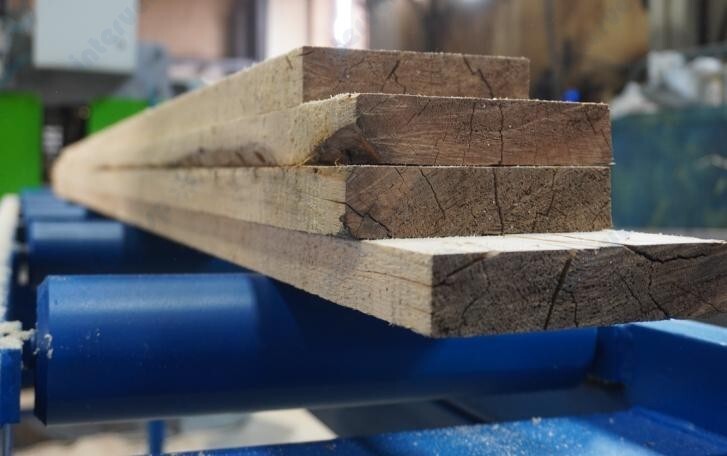

ОБРЕЗНОЙ ПИЛОМАТЕРИАЛ ПОСЛЕ ОБРАБОТКИ НА СТАНКЕ

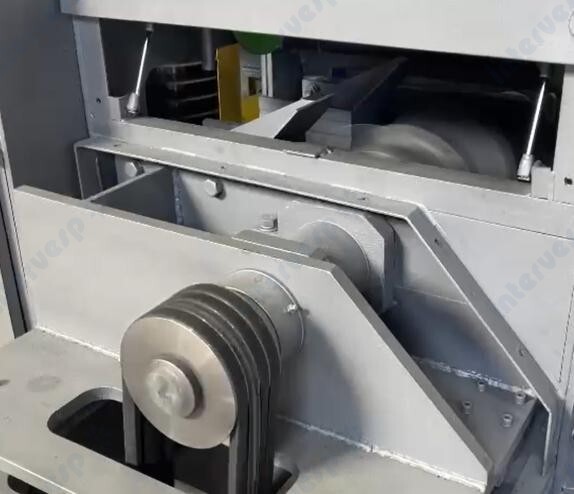

УСИЛЕННАЯ КОНСТРУКЦИЯ ФРЕЗЕРНЫХ ШПИНДЕЛЕЙ

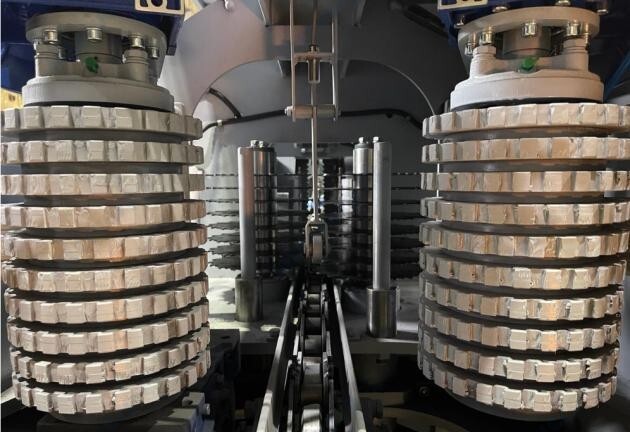

Специальная конструкция разнесенных опор фрезерных шпинделей, с многоручьевым ременным приводом, исключает биение валов и не передает вибрацию от электродвигателей на инструмент.

Все это позволяет получать пиломатериалы более высокого качества и увеличивает долговечность инструмента.

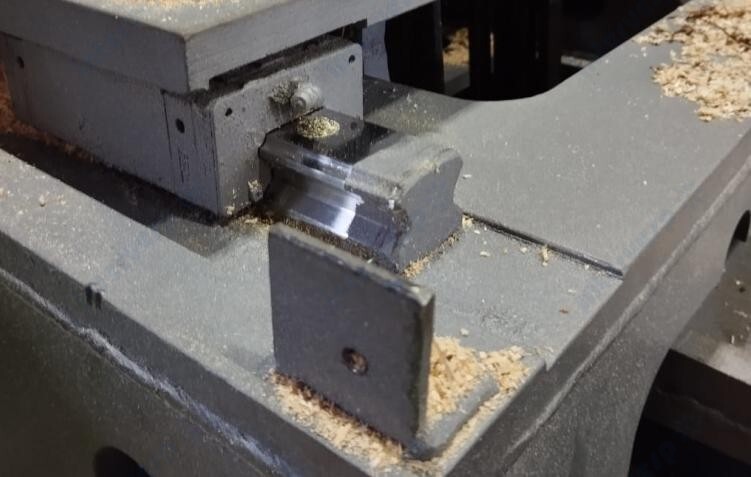

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

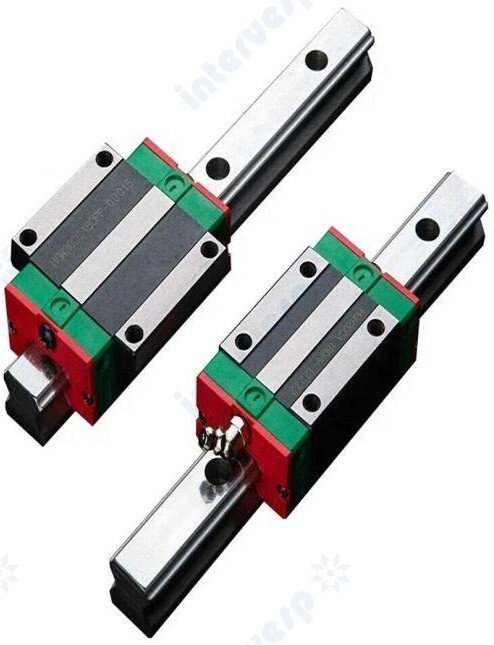

Перемещение раздвижных фрезерных узлов производится по линейным направляющим, что обеспечивает высокую точность позиционирования и исключает люфт фрезерных узлов.

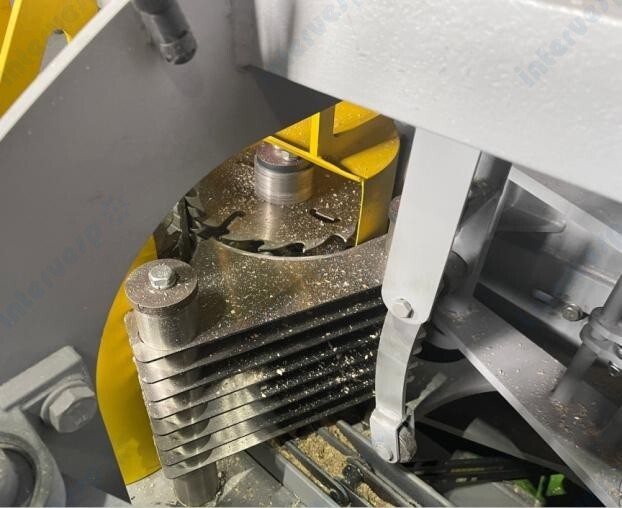

ДВУХВАЛЬНАЯ СИСТЕМА ПИЛЕНИЯ

Распиловка лафета после фрезерных узлов на доски производится с помощью двухвальной системы пиления.

Данная система позволяет устанавливать дисковые пилы малого диаметра – 250мм, что позволяет минимизировать толщину пропила и повысить полезный выход пиломатериала.

На выходе предусмотрены расклинивающие ножи, предотвращающие заклинивание досок в станке.

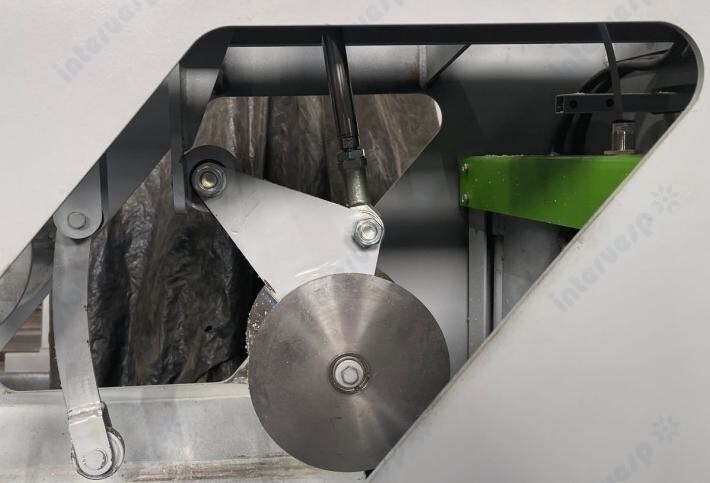

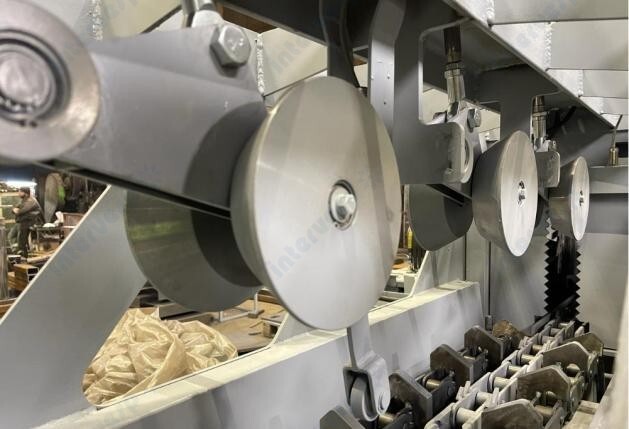

ПНЕВМАТИЧЕСКИЙ ПРИЖИМ

Мощные пневматические прижимы позволяют максимально надежно и жестко фиксировать бревно, прижимая его к гусеничному транспортеру, исключая проскальзывание бревна при обработке.

КОНСТРУКЦИЯ ПНЕВМОПРИЖИМОВ

Конструкцией станка  предусмотрен ход  пневмоприжимов.   Данная система позволяет  отклоняться пневмоцилиндрам при срабатывании, это предотвращает их выламывание, обеспечивая надежность и долговечность работы станка.

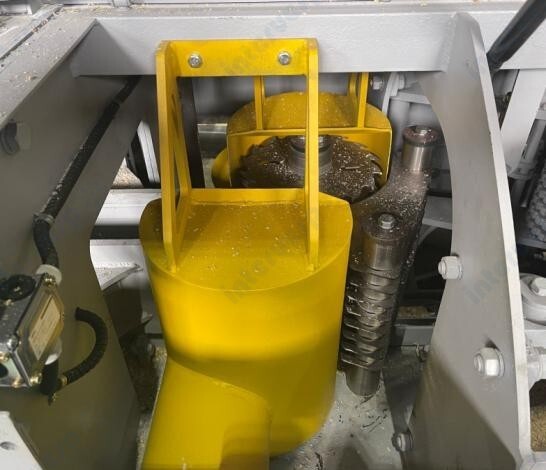

ЗАЩИТНЫЕ КОЖУХИ

Открывающиеся защитные кожухи обеспечивают легкий доступ оператора к узам станка для обслуживания и замены инструмента. Для облегчения эксплуатации кожухи оснащены газовыми подъемными упорами.

РИФЛЕНЫЕ ВЫТЯЖНЫЕ РЯБУХИ

В отличии от станков других производителей, в станке EcoWood UFP-260 обе рябухи приводные, что исключает перекос и заклинивание досок в станке. Данная конструкция позволяет равномерно и эффективно отводить доски из станка.

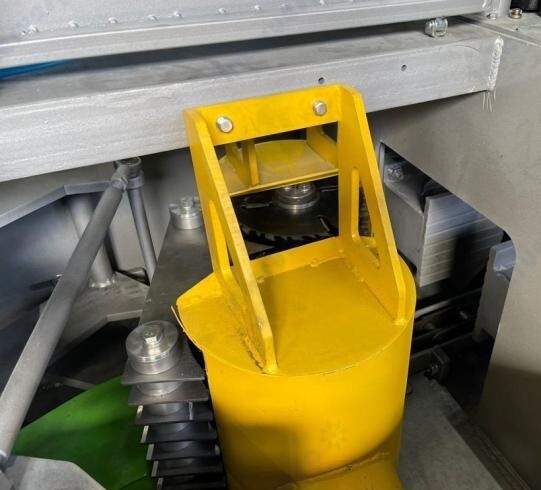

РАСКЛИНИВАЮЩИЕ НОЖИ

Для исключения зажима пил при пилении установлены расклинивающие ножи из упрочненной стали.

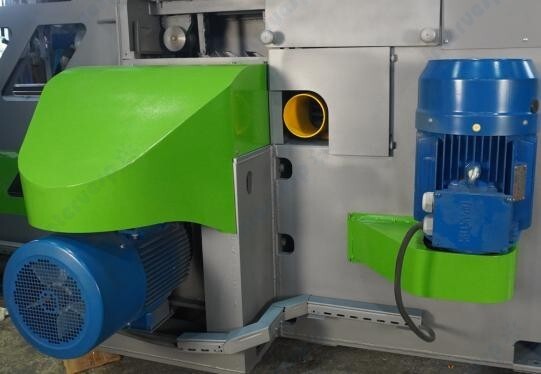

АСПИРАЦИОННЫЕ ПАТРУБКИ

Для эффективного удаления опила из станка предусмотрены аспирационные кожухи с патрубками для воздуховодов. Данные кожухи имеют съемную конструкцию, что обеспечивает легкий доступ к узлам станка.

ЭЛЕКТРООБОРУДОВАНИЕ И КОМПЛЕКТУЮЩИЕ

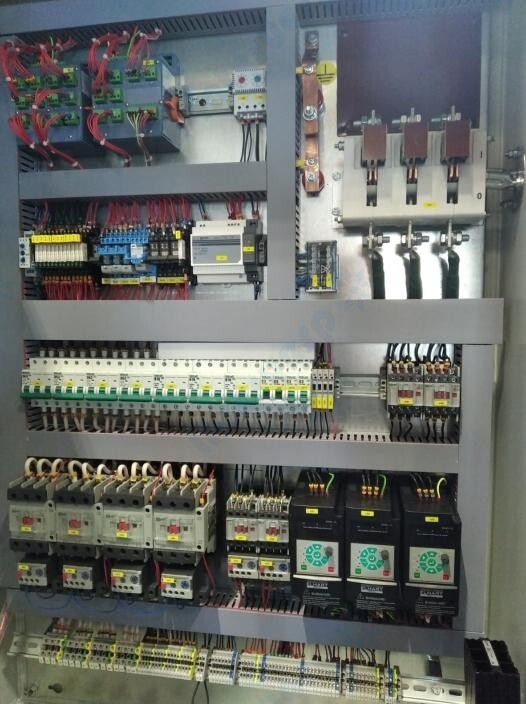

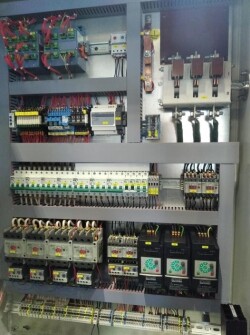

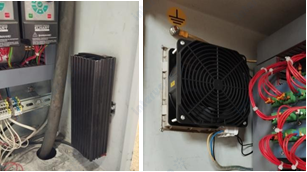

При производстве станка используются качественные комплектующие, устанавливаются подшипники SKF и электрика DeKraft. Для бесперебойной работы электрооборудования станка в зимний период в электрошкаф установлен обогреватель, а для работы в летних условиях –вентилятор охлаждения.

СИСТЕМА УДАЛЕННОГО ДОСТУПА ЧЕРЕЗ WI-FI

Для диагностики работы станка и удаленной настройки специалистами сервисной службы предусмотрен Wi-Fi модуль. Данная система позволяет в минимальные сроки подключится к станку, произвести его диагностику и настройку, исключая простой станка и обеспечивая бесперебойную работу.

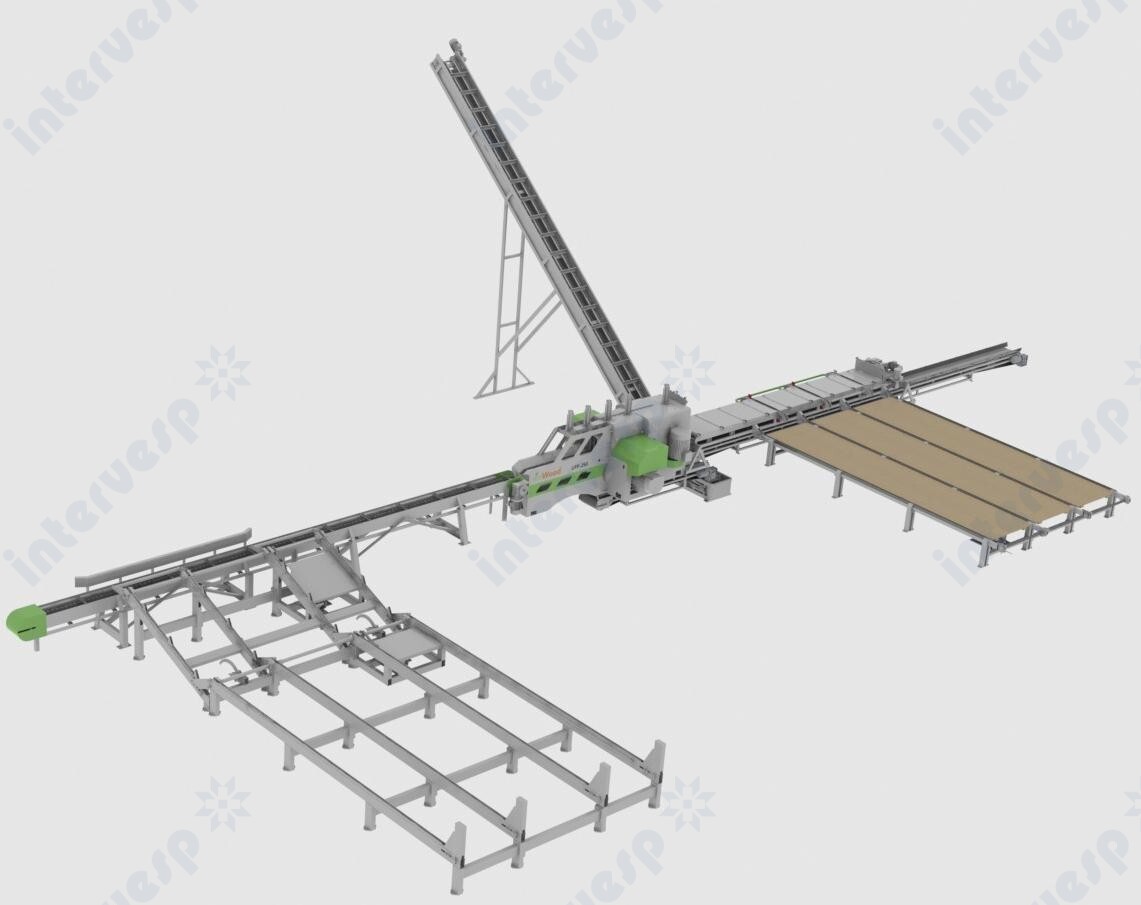

Загрузочная эстакада для бревен

Автоматизирует процесс загрузки на бревнопильный станок. Длина накопительной части – от 4м

Загрузочная эстакада для бревен ЛБ

Приводной конический рольганг

Длина рольганга – от 4м. Автоматизирует продольную подачу бревна в бревнопильный станок. Устанавливается в комплекте с эстакадой

Приводной конический рольганг для подачи бревен

Рольганг приемный со сбросом

Стол со сбросом пиломатериала.

Автоматически принимает всю пачку распиленного пиломатериала на выходе из станка и сбрасывает ее на сторону без физического труда операторов

Стол со сбросом п/м

Поперечный транспортер для сортировки досок

На данный приводной стол сбрасывается распиленный пиломатериал. Вспомогательный персонал стягивает доски вручную и складывает их в пакеты.

Поперечный цепной транспортер

Транспортеры уборки опила. Служат для отвода опила из цеха

Ленточный транспортер опилочный

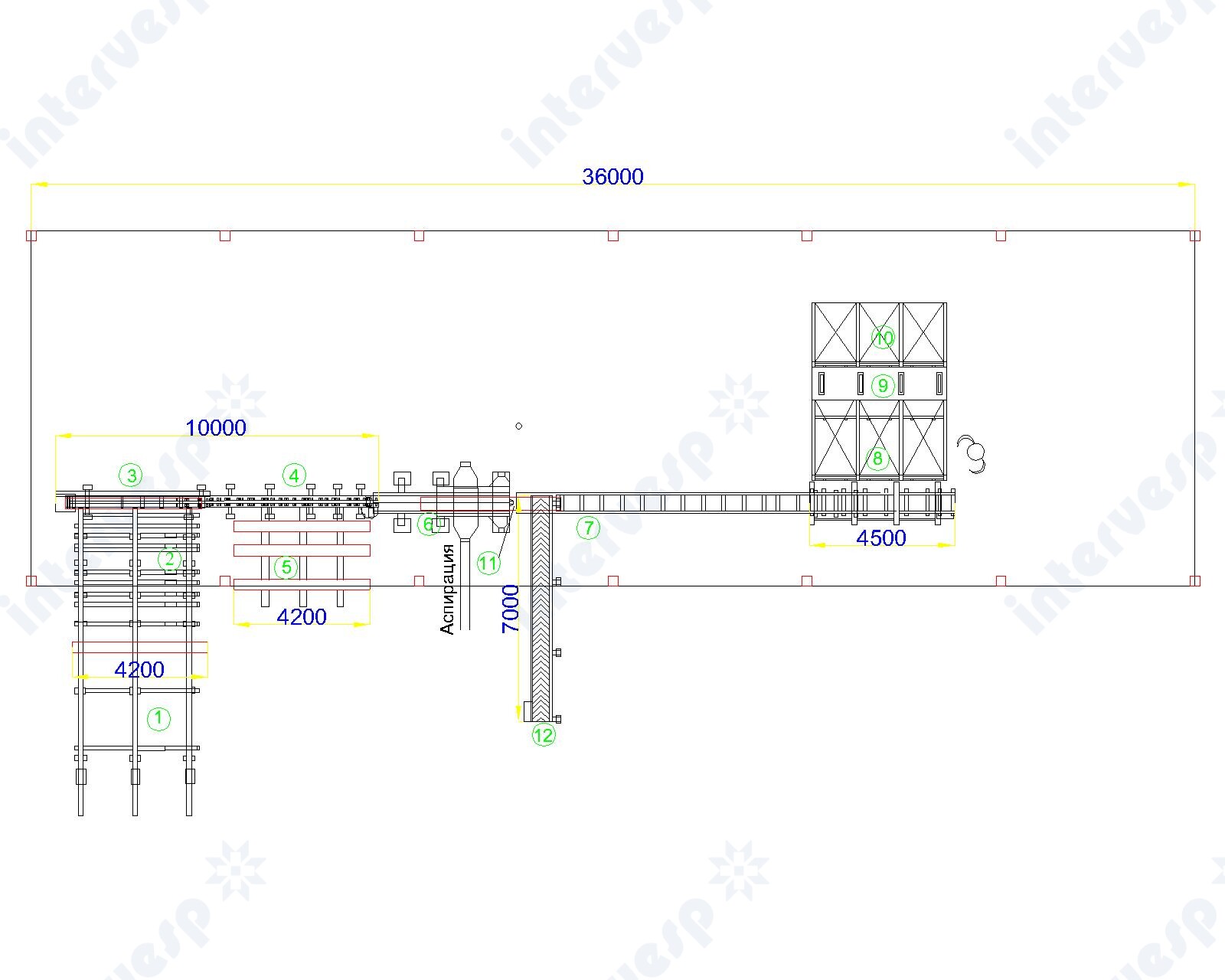

ВАРИАНТ 1

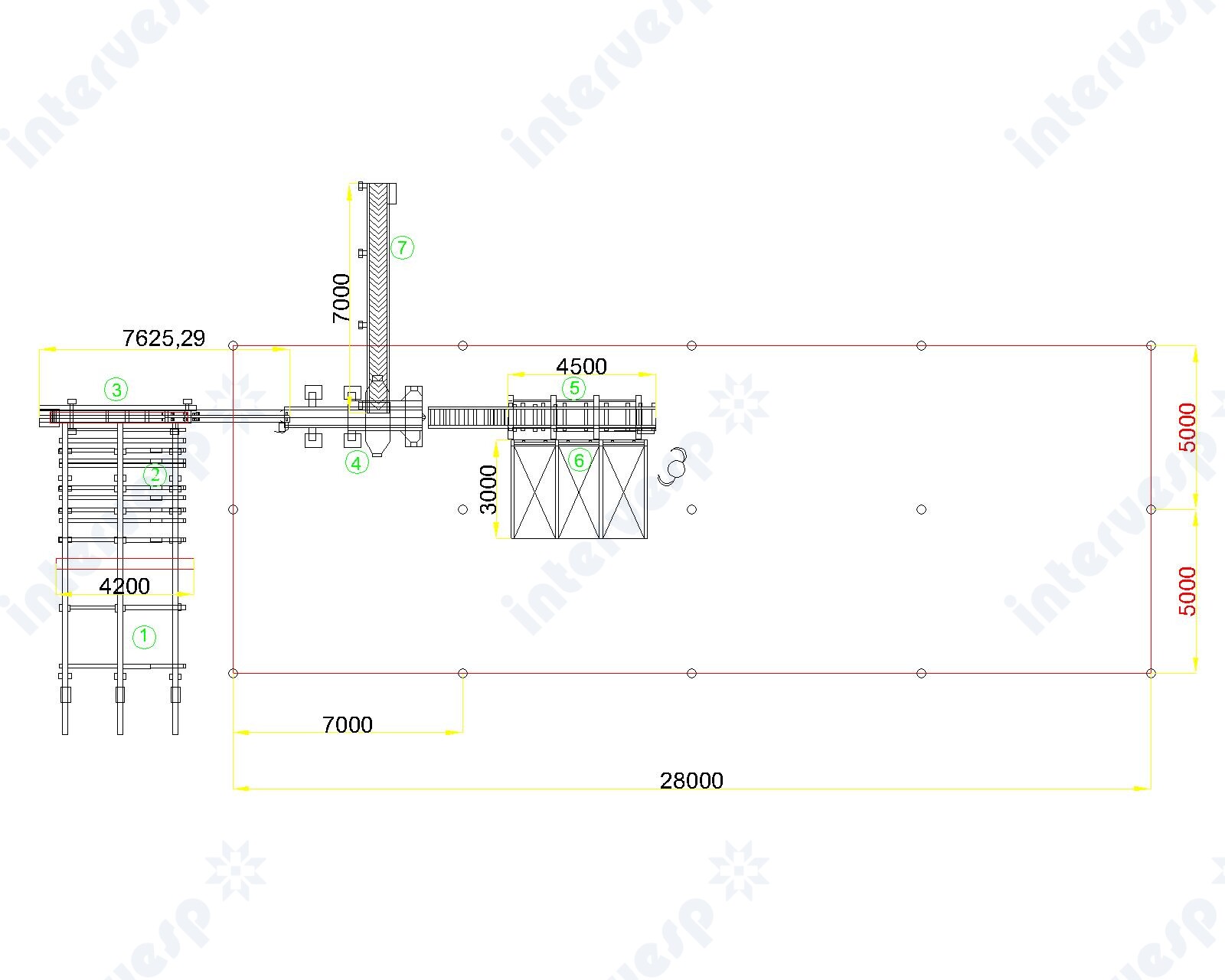

ВАРИАНТ 2
