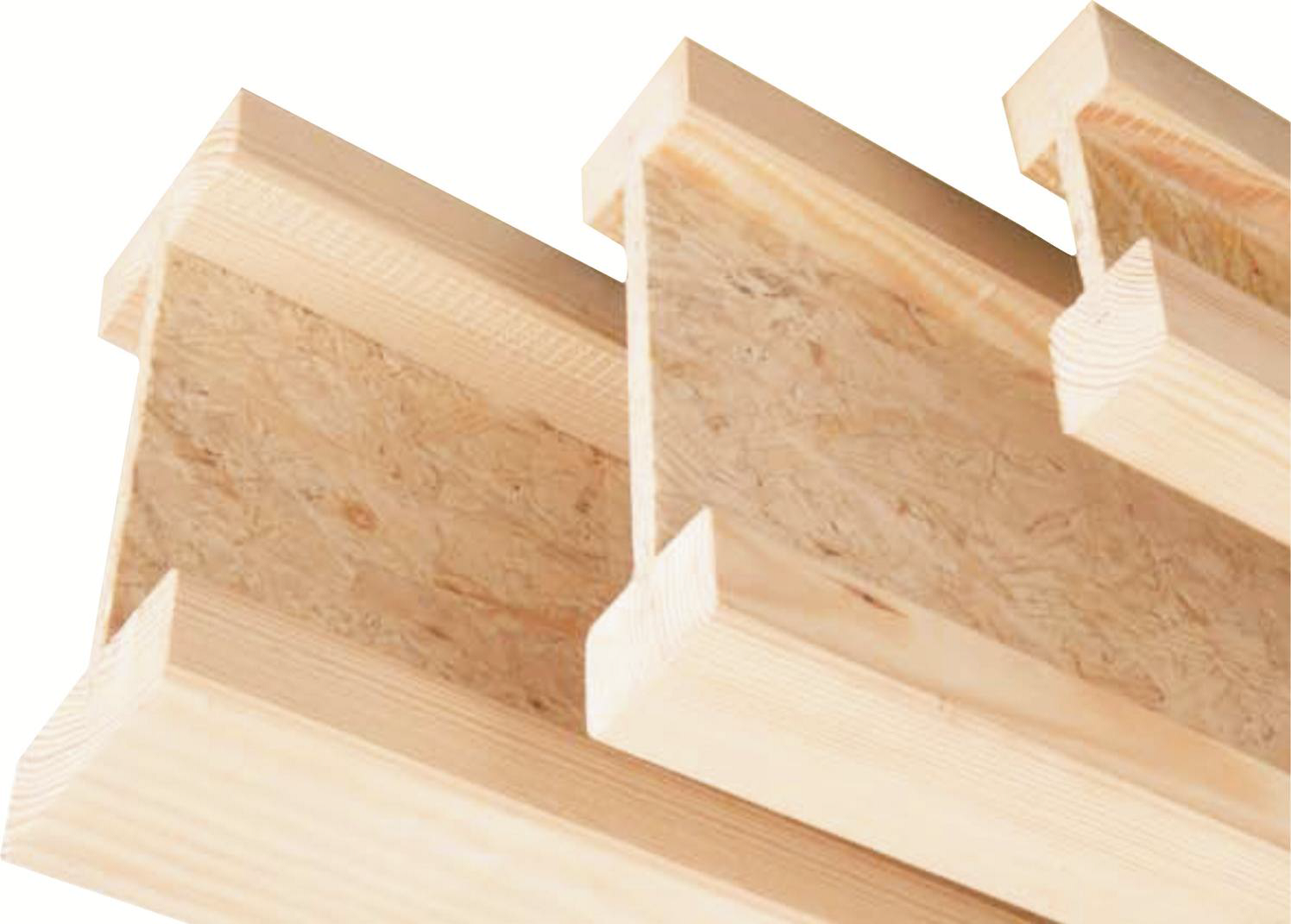

Комплекс оборудования для изготовления двутавровых деревянных балок

Комплекс оборудования для изготовления двутавровых деревянных балок
Комплекс оборудования для изготовления двутавровых деревянных балок
Комплекс оборудования для изготовления двутавровых деревянных балок
Комплекс оборудования для изготовления двутавровых деревянных балок
Комплекс оборудования для изготовления двутавровых деревянных балок
Комплекс оборудования для изготовления двутавровых деревянных балок
Россия
Основные характеристики

Параметры производимых балок, мм:

длина: до 12000

высота: до 500

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Комплекс оборудования для изготовления двутавровых деревянных балок

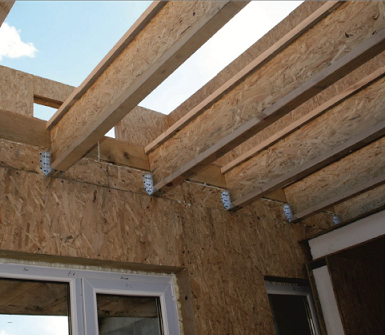

Комплекс оборудования для изготовления двутавровых деревянных балок для малоэтажного домостроения.

Состав комплекса оборудования:

1 – Гидравлический пресс

2 – Станция нанесения клея

3 – Станок специальный фрезерный

4 – Станок специальный фрезерный

5 – Станок специальный фрезерный

6 – Стенд проверки балок

Комплекс оборудования для изготовления двутавровых деревянных балок

1. Гидравлический пресс

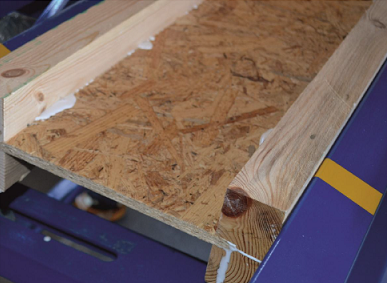

Гидравлический пресс – предназначен для сборки двутавровых балок путем запрессовывания стенки (ОСП, фанера) в полку (деревянный брусок) с заранее подготовленным клиновидным или прямоугольным пазом и нанесенным в паз клеем. После прессования собранной балки в прессе брусок фиксируется к стенке (ОСП, фанере) балки путем сквозной прошивки шпилькой посредством пневматического инструмента. После фиксации готовая балка высвобождается из пресса и складируется.

Характеристики пресса:

Габаритные размеры пресса (мм), ДхШхВ:

8 000 х 1 600 х 2 200

Масса пресса (кг):

2 000

Номинальная производительность (п.м./смену):

1 200

Персонал (чел):

2

Напряжение (В):

380, 3 фазы

Количество гидроцилиндров (шт):

6

Мощность, потребление (кВт):

Двигатель _1

Двигатель_2

0,18

3,00

Комплектация (ед):

Пресс

Гидростанция



1

1



Комплекс оборудования для изготовления двутавровых деревянных балок

2. Станция нанесения клея

Полуавтоматическая станция нанесения клея – СНК-2 предназначена для нанесения клеевой смеси в клиновидные или прямоугольные пазы деревянного бруска (полки) посредством форсунок. Станция оснащена функцией автоподачи брусков по двум направляющим. Скорость подачи бруска и объем подаваемой клеевой смеси регулируются.

Станция комплектуется столом подачи.

Характеристики станции:

Габаритные размеры станции (мм), ДхШхВ:

1 100 х 1 500 х 1 600

Габаритные размеры стола подачи (мм), ДхШхВ:

6 100 х 1 200 х 1 500

Масса станции (кг):

350

Масса стола подачи (кг):

300

Персонал (чел):

1

Скорость нанесения клея:

Регулируется

Объем нанесения клея:

Регулируется

Объем клеевой емкости (л):

40-50

Объем емкости для воды (л):

20

Напряжение (В):

380, 3 фазы

Мощность, потребление (кВт):

Мотор-редуктор подачи бруска

Водяной насос

Мотор-редуктор подачи клея



0,75

0,37

1,5

Комплекс оборудования для изготовления двутавровых деревянных балок

3. Станок специальный фрезерный

Станок специальный фрезерный – СФ-101 предназначен для формирования клиновидного или прямоугольного паза в деревянном бруске или LVL-брусе (полке).

Комплекс оборудования для изготовления двутавровых деревянных балок

Характеристики станка:

Габаритные размеры (мм), ДхШхВ:

1 500 х 800 х 1400

Масса (кг):

450

Персонал (чел):

1-2

Скорость обработки бруска п.м/мин:

7,8

Количество фрез (шт):

2

Мощность, потребление (кВт):

Двигатель привода фрезы _1

Двигатель привода фрезы _2

Мотор-редуктор подачи бруска



3,0

3,0

0,75

Дополнительные требования: обязательно наличие системы аспирации (в комплекте не поставляется).

Комплекс оборудования для изготовления двутавровых деревянных балок

4. Станок специальный фрезерный

Станок специальный фрезерный – СФ-102 предназначен для формирования клиновидного спила на стенке балки (ОСП).

Комплекс оборудования для изготовления двутавровых деревянных балок

Характеристики станка:

Габаритные размеры (мм), ДхШхВ:

1 400 х 800 х 1300

Масса (кг):

450

Персонал (чел):

1-2

Количество фрез (шт):

2

Мощность, потребление (кВт):

Двигатель привода фрез

Мотор-редуктор подачи



3,0

0,75

Комплекс оборудования для изготовления двутавровых деревянных балок

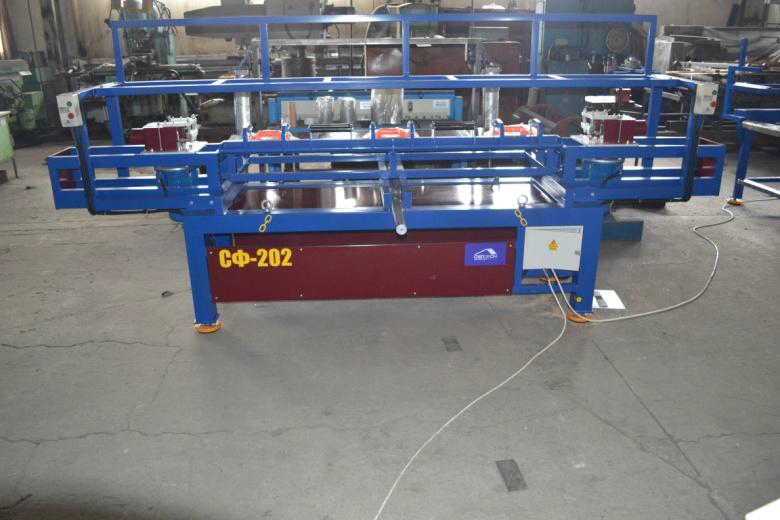

5. Станок специальный фрезерный

Станок специальный фрезерный – СФ-202 предназначен для формирования пропила для замкового соединения стенки балки (ОСП).

Комплекс оборудования для изготовления двутавровых деревянных балок

Характеристики станка:

Габаритные размеры (мм), ДхШхВ:

3 700 х 1 300 х 1 700

Масса (кг):

450

Персонал (чел):

1

Количество фрез (шт):

2

Мощность, потребление (кВт):

Двигатель привода фрезы _1

Двигатель привода фрезы _1



3,0

3,0

Комплекс оборудования для изготовления двутавровых деревянных балок

6. Стенд проверки балок

Стенд проверки балок – ИС-1 предназначен для проверки полученных образцов балок на изгиб.

Характеристики станка:

Габаритные размеры (мм), ДхШхВ:

2 700 х 900 х 2 000

Масса (кг):

450

Персонал (чел):

1

Гидроцилиндры (ед):

2

Гидравлический привод:

Ручной

Список необходимых станков для производства

Комплекс оборудования для изготовления двутавровых деревянных балок

Гидравлический пресс УИБ-7,2 (12 метров)

Сборка двутавровой балки

Полуавтоматическая станция нанесения клея СНК-2

Нанесение клеевой смеси в пазы бруска (полки)

Форматно-раскроечный универсальный станок

Раскрой ОСП плит

Станок фрезерный универсальный

1. Фрезерование клинового и прямого паза деревянном бруске (полке)

2. Фрезерование клиновидного спила на ОСП плите (стенке)

Станок фрезерный универсальный с шипорезной кареткой

Формирование замка для соединения ОСП плит (стенок

Стенд для проверки балок ИС-1

Проверка полученных образцов балок на изгиб

Комплект фрез для изготовления балок компаниии «Элси»

Для универсальных фрезерных станков

Технические характеристики

Основные характеристики
Параметры производимых балок:
Длина в базовом варианте, мм до 8000
Длина по требованию заказчика, мм до 12000
Высота в базовом варианте, мм 140-450
Высота по требованию заказчика, мм 150-500
Диапазон размеров используемых комплектующих, мм
полка (брусок) 50-120
стенка (ОСП) 10-12
Применяемый клей
однокомпонентный полиуретановый
поливинилацетатный (ПВА) D4 /однокомпонентный
Производительность номинальная, м.п./смена 800
