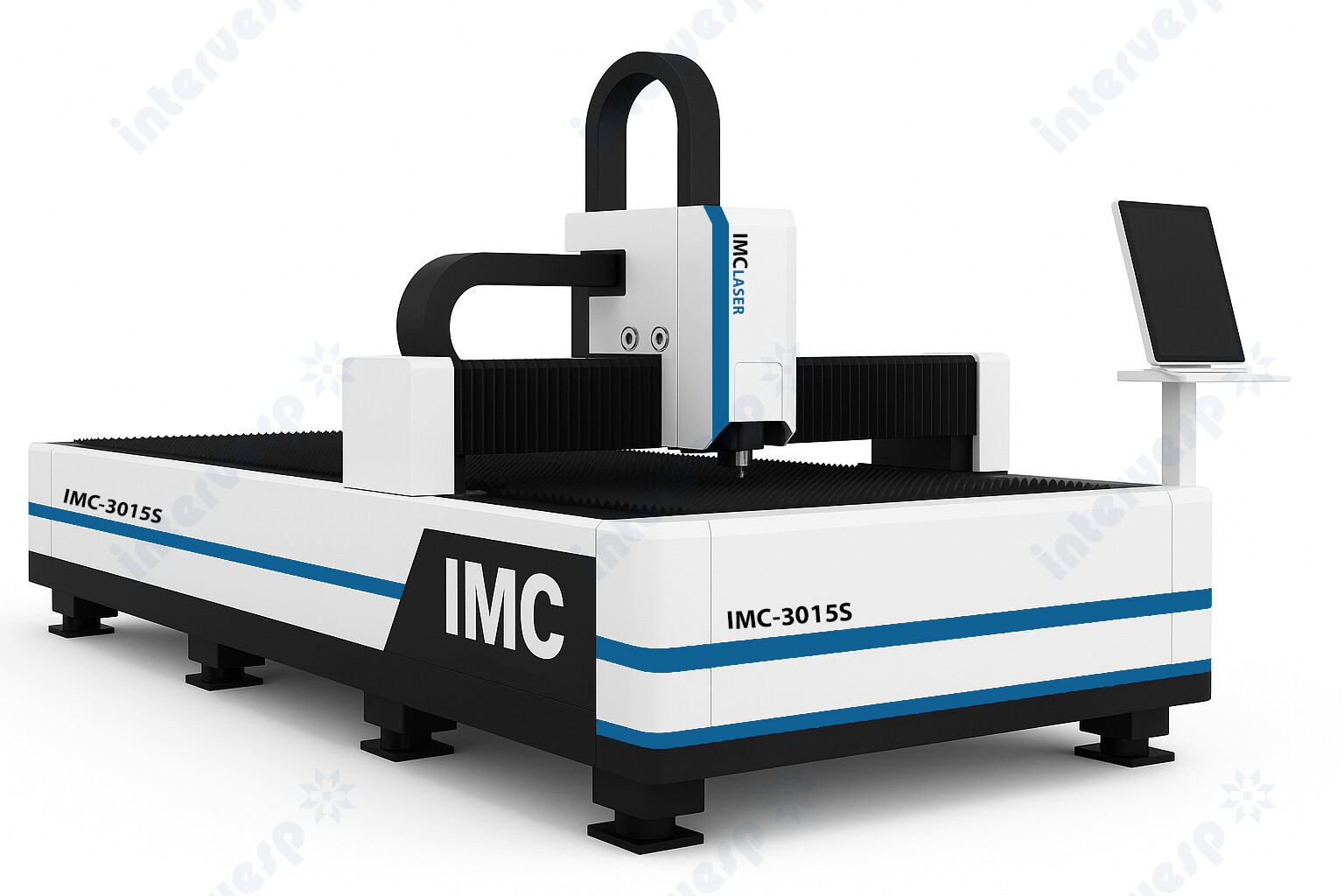

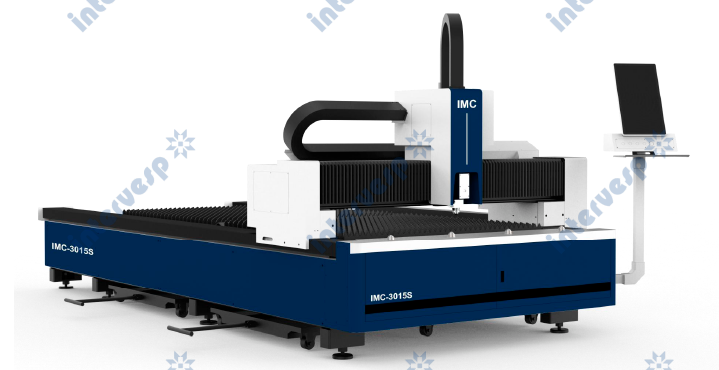

Cтанок лазерной резки листового металла IMC S3015
Рабочий стол: 3000х1500 мм
Лазерный источник: RAYCUS/MAXphotonics (КНР)
Мощность лазерного источника: 1000-8000 Вт
Ускорение: 1,2 G
:
- Непрерывная работа 24/7
- Цельносварная станина из стали толщиной 8 мм
- Автоматическая система смазки
- Интеллектуальная система мониторинга процесса резки
- Точность позиционирования: 0.03 мм, повторного позиционирования: 0.02 мм
- Максимальная скорость перемещения: до 120 м/мин.
- Ресурс лазерного источника — более 100 000 часов
- Интеллектуальные лазерные головы RAYTOOLS / BOCI с автофокусом


Станки лазерной резки листа IMC — это современные высокотехнологичные решения для высокоточной резки, гравировки и пробивки отверстий на металлах: углеродистой стали, нержавеющей стали, оцинкованных листах, алюминиевых сплавах, меди, латуни, титане и др.
Станки IMC идеально подходят для эксплуатации на производственных линиях, где требуется надёжность, производительность и гибкость. Возможна интеграция с системой автоматической загрузки.

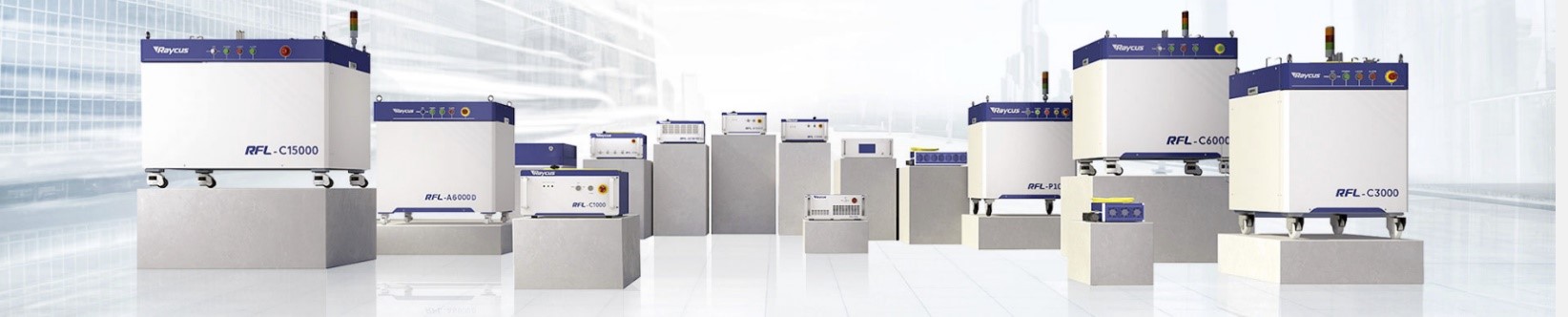

Лазерный источник — иттербиевый волоконный лазер Raycus / MAX
-Высокий КПД до 35% (против 8% у CO2 лазеров).
-Экономия электроэнергии до 70%.
-Практически не требует обслуживания.
Расходные материалы, ориентировочный срок службы со станком:
Фокусирующие защитные линзы / 40 часов / 3-5 шт.
Коллимационные защитные линзы / 500 часов / 1-3 шт.
Фокусирующая линза / Около 3000 часов / 2 комплекта.
Коллимирующая линза / Около 3000 часов / 1 комплект.
Сопло / 120 часов / В зависимости от сорта листового металла, раскраиваемого заказчиком, рекомендуется приобретать 3-10 единиц необходимой модели.
Система управления: RAYTOOLS XC3000S
-Удобный интерфейс
-Интеграция с CAD/CAM
-Поддержка DXF, CorelDraw
-Автоматическая оптимизация маршрутов резки
-Контроль параметров газа
Конструкция и компоненты станка:
-Сварная станина IMC — рассчитана на лазеры до 12 кВт, с термообработкой и вибрационной стабилизацией.
-Алюминиевый литой портал IMC — лёгкий и прочный, авиационный алюминий стандарта 6061 Т6.

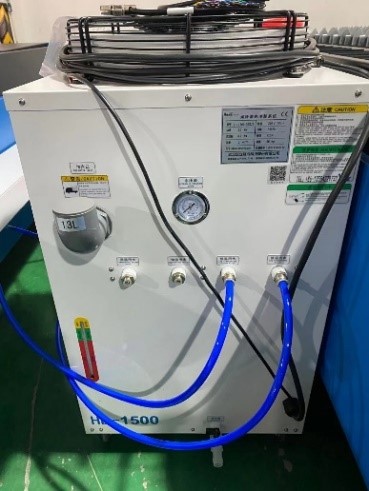

-Чиллер S&A — двухрежимный, высокая точность регулировки температуры (±0,3°C), защита от перегрева.
-Сервоприводы INOVANCE/DELTA — высокоскоростные, мощные приводы для стабильной работы.

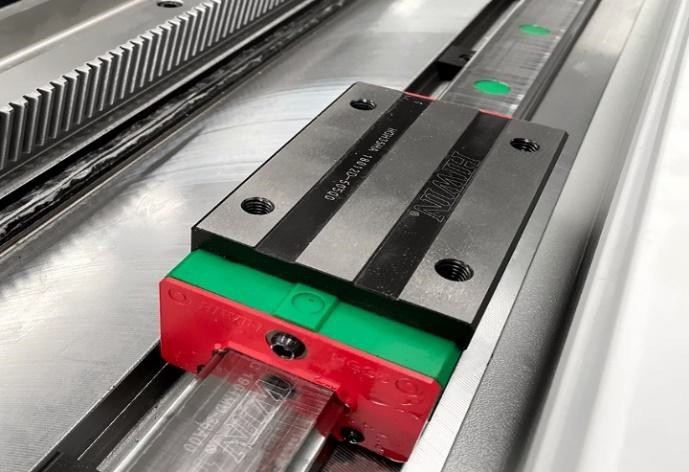

-Направляющие HIWIN (Тайвань) — высокая точность перемещений, минимальный износ.
-Зубчатая рейка YYC (Тайвань) — для стабильной работы на больших длинах перемещения.
-Централизованная система смазки — снижает требования к обслуживанию, повышает надёжность.

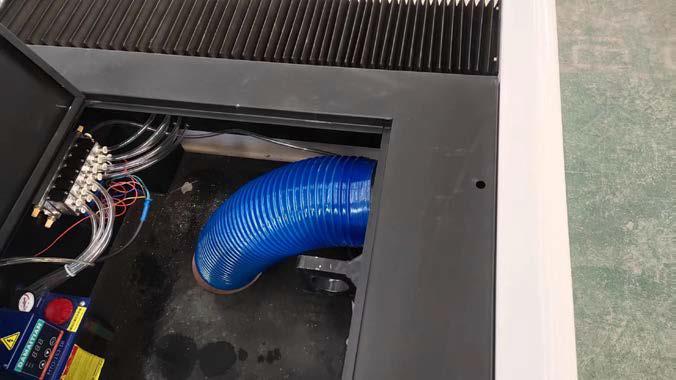

-Система вытяжки и дымоудаления — зональная система с пневмоуправлением и мощным вытяжным вентилятором.
Для получения коммерческого предложения или консультации — свяжитесь с нашим специалистом.
Технические характеристики
Рабочее поле, мм | 1500*3000 |
Лазерный источник | Raycus |
Мощность лазерного источника, кВт | 1,5/2/3 |
Точность позиционирования, мм | 0,3 |
Точность повторного позиционирования, мм | 0,2 |
Скорость перемещения, м/мин | 120 |
Ускорение, G | 1.2 |
Режущая голова с автофокусом | BM 110, BLT310 |
Сервопривода | Inovance/Delta |
Мощность сервоприводов, Вт | X:850*1 Y:1300*2 Z:400*1 |
Редуктор | Shimpo |
Направляющие | Hiwin |
Портал | Авиационный алюминиевый |
Зубчатая рейка | YYC |
Пневматические компоненты | SMC |
Водяной чиллер | S&A, Hanli |
Промышленный компьютер | Advantech |
Нагрузка на стол,кг | 1000 |
Ширина направляющих | X 20 Y30 Z20 |
Автоматическая система смазки | |
Программное обеспечение | RAYTOOLS XC3000S на русском языке |
Рабочая температура: -10°C-40°C Влажность рабочей среды лазера: <90% Без конденсации Окружающая среда вокруг станка: Вентиляция / без сильной вибрации Напряжение питания: 380V±10% Частота питания: 50 Герц |
Рабочее поле возможное, мм | 4000*2000, 6000*2000, 6000*2500 |
Лазерный источник возможно | MAX |
Мощность лазерного источника возможная, кВт | 6/8/12/20/30 |
Максимальное ускорение, G | 1,5 |
Максимальная скорость перемещения, м/мин | 130 |
Режущая голова с автофокусом возможная | BS06K, BLT421S |
Сервопривода опц. | Yaskawa, Fuji |
Программное обеспечение возможное | Cypcut |
