Сварочный робот IMC-WR1014 6+1 осей

Китай

Основные характеристики

Тип оборудования: роботизированный сварочный комплекс MIG/MAG

Количество осей: 6 + линейная ось перемещения

Грузоподъёмность робота: 12 кг

Рабочий радиус: 1498 мм

Повторяемость позиционирования: ±0.03 мм

Длина линейной направляющей: 3000 мм

Сварочный источник: AOTAI NBC500RP

Диапазон сварочного тока: 60–500 А

Диаметр сварочной проволоки: 0.8 / 1.0 / 1.2 / 1.6 мм

Тип сварки: MIG / MAG

Преимущества

Высокая точность сварки
Автоматическое построение сварочной программы
Система поиска сварного шва
Сварка длинных конструкций 3м
Высокая производительность до 2.5 м/с
Поддержка различных режимов сварки
Автоматическое обслуживание горелки

Связь с ведущим специалистом

+375 (29) 150 81 81 +375 (17) 374 65 01

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов во время гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Распечатать

Введение:

Роботизированный сварочный комплекс предназначен для автоматизации процессов дуговой сварки металлоизделий.

Применение промышленного робота позволяет обеспечить стабильное качество сварных швов, повысить производительность и снизить влияние человеческого фактора.

Комплекс может использоваться на предприятиях машиностроения, металлоконструкций, судостроения и других отраслей, где требуется серийное или повторяющееся выполнение сварочных операций.

Общая концепция:

Это роботизированный комплекс дуговой сварки (MIG/MAG), состоящий из:

промышленного 6-осевого робота-манипулятора
сварочного источника
системы управления
подачи проволоки
линейная направляющая оси перемещения

ОСНОВНЫЕ КОМПОНЕНТЫ:

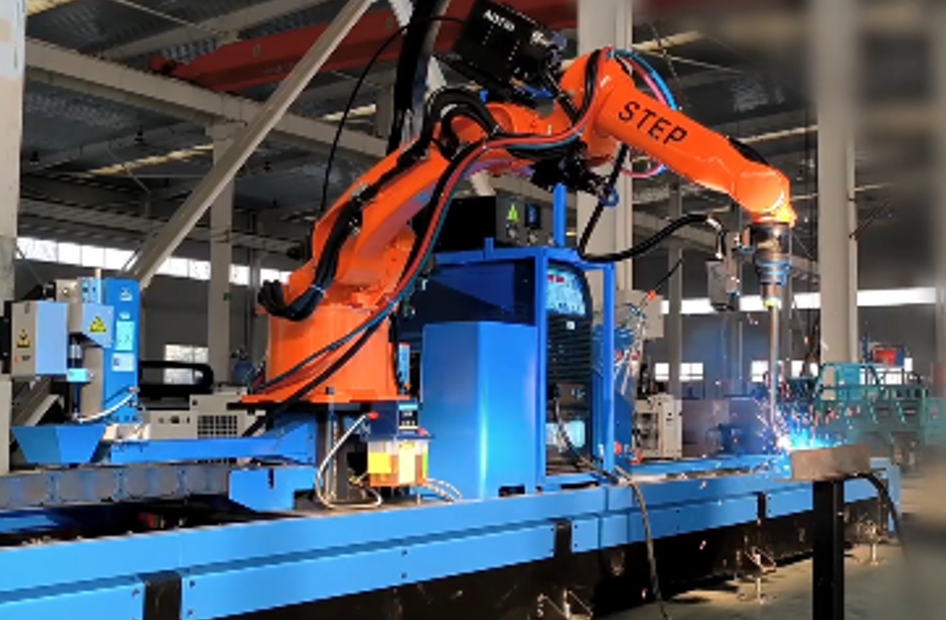

Роботизированная рука STEP SA12/1490H:

-грузоподъемность — 12 кг

-рабочий радиус — 1498 мм

-точность повторения — ±0.03 мм

Особенности:

-кабели проходят внутри руки

-высокая скорость движения до 2.5 м/с

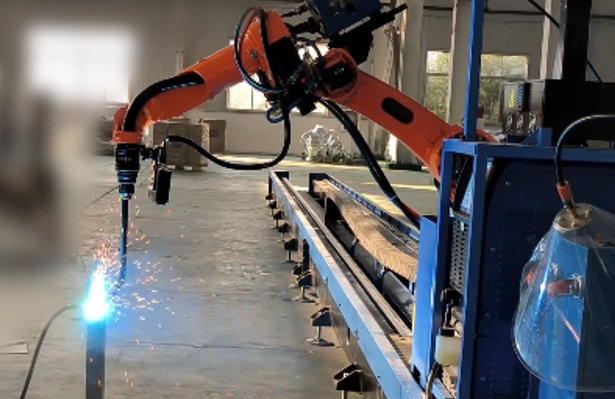

Линейная направляющая оси перемещения 3 метра:

Перемещение:

-рабочий ход ≈ 3 м

-с помощью сервопривода Innovance 2.9 кВт

Особенности:

-перемещать робота вдоль длинных деталей

-сваривать длинные конструкции

-обслуживать несколько рабочих зон

Сварочный источник AOTAI NBC500RP

Характеристики:

диапазон сварочного тока: 60–500 A

диапазон сварочного напряжения: 15.5–39 V

рабочий цикл: 100% при 500 A

диаметр проволоки: 0.8 / 1.0 / 1.2 / 1.6 мм

расход защитного газа: 15–20 л/мин

габариты: 660 × 320 × 560 мм

вес: 55 кг.

Устройство подачи сварочной проволоки:

-проволока находится в катушке
-подающий механизм подает ее через рукав
-проволока выходит через сварочную горелку

Диаметр проволоки: 0.8 мм, 1.0 мм, 1.2 мм

Система управления контроллер FSWELD3800:

Контроллер FSWELD3800 — это интеллектуальная система управления роботизированной сваркой, разработанная для автоматизации дуговых сварочных процессов и упрощения программирования сварочного робота.

Ключевые особенности системы:

Интеллектуальное программирование
Система позволяет создавать сварочные траектории автоматически на основе сканирования детали и построения 3D-модели, что значительно сокращает время подготовки программы.

Система поиска шва
Контроллер поддерживает работу с системой поиска сварного шва, позволяя автоматически корректировать траекторию робота при отклонениях геометрии детали.

Интеграция со сварочным оборудованием
FSWELD3800 обеспечивает полную интеграцию со сварочными источниками питания, позволяя управлять параметрами сварки непосредственно из интерфейса системы.

Контроль и диагностика оборудования
Система контролирует состояние робота, сварочного источника и вспомогательных устройств, обеспечивая стабильную работу комплекса.

Автоматическая генерация траектории сварки
Система может автоматически формировать траектории сварки на основе выбранных сварных соединений.

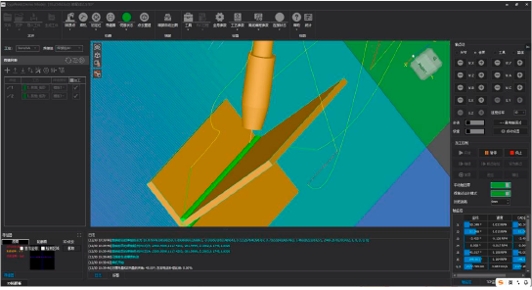

Визуализация и моделирование процесса
Интерфейс программного обеспечения позволяет визуализировать деталь, сварные швы и траекторию движения робота перед запуском сварки.

Библиотека сварочных процессов
В системе предусмотрено сохранение и использование технологических параметров сварки для различных типов соединений и материалов.

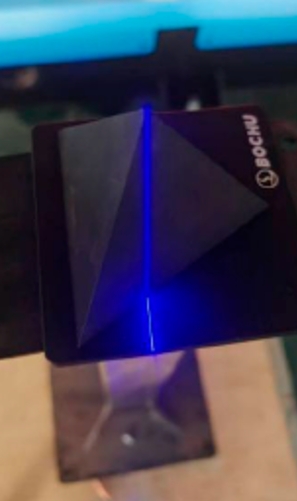

Лазерное сканирование детали:

Процесс:

1 камера движется вдоль детали
2 выполняется сканирование поверхности
3 создаётся облако точек

Затем программное обеспечение:

-фильтрует точки

-строит 3D модель детали.

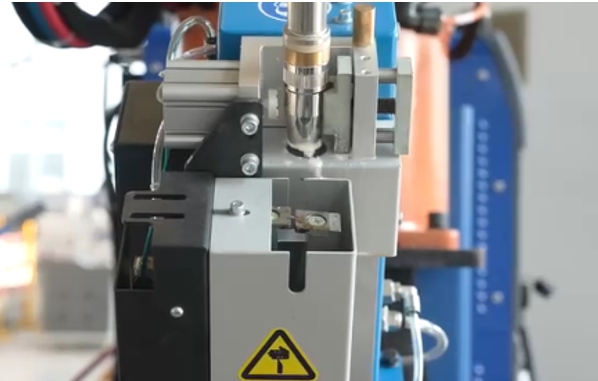

Автоматическое обслуживание горелки:

Робот имеет функцию:

· очистки сопла

· обрезки сварочной проволоки

Принцип работы:

1. робот перемещается в станцию очистки
2.сопло очищается
3.проволока обрезается
4. система готова к следующему циклу.

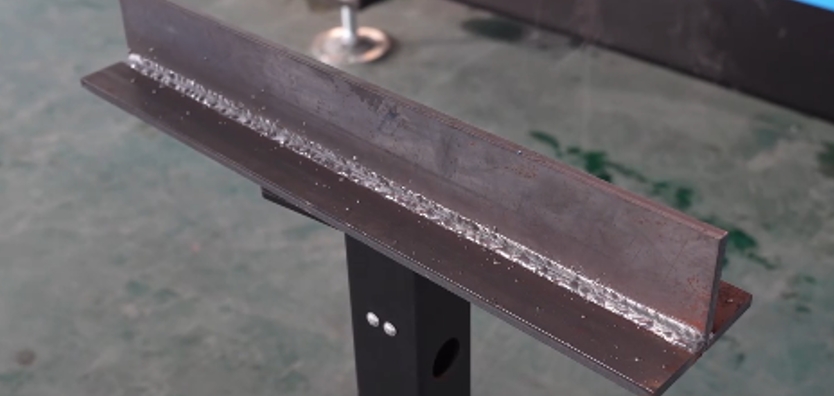

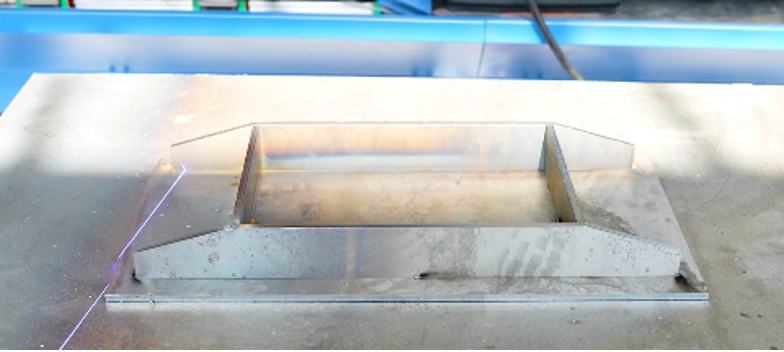

Типы обрабатываемых изделий:

Что делает каждая ось:

Ось	Функция
J1	Поворот робота вокруг основания (влево-вправо) ±165°
J2	Поднимает и опускает «плечо» робота +155° ~ −90°
J3	Движение «локтя», выдвигает руку вперед/назад +70° ~ −200°
J4	Поворот запястья вокруг оси руки ±170°
J5	Наклон запястья вверх/вниз ±120°
J6	Вращение сварочной горелки ±360°

Технические характеристики и стандартная комплектация
