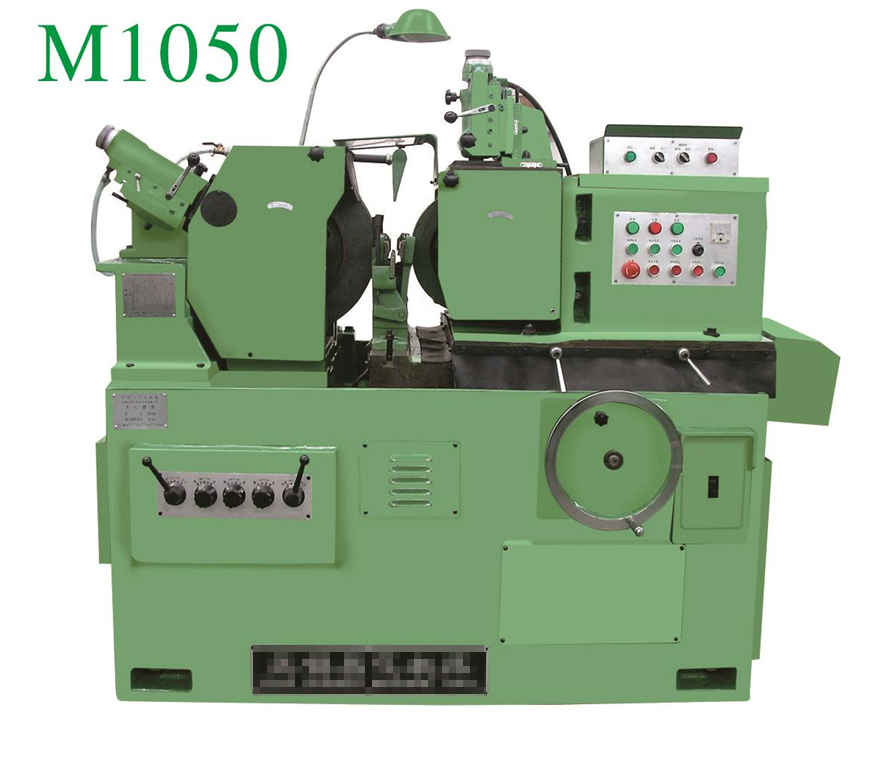

Бесцентрово-шлифовальный станок М1050

Обрабатываемый диаметр (стандарт), мм: 5-50
Врезное шлифование, мм: 5-50
Проходного шлифования, мм: 120
Врезное шлифование, мм: 145


Бесцентровый шлифовальный станок представляет собой разновидность станка без использования осевого позиционирования заготовки и шлифования, в основном с помощью шлифовального круга и регулировочного круга и механизма поддержки заготовки три, которые служили в качестве шлифовального круга, управляя работой шлифовального круга, регулируя вращение заготовка и контроль скорости подачи заготовки, опора заготовки находится в шлифовании, эти три части, поддерживающие заготовку, могут комбинироваться с несколькими методами, но останавливают шлифовку, за исключением того же принципа.
Точность работы
Круглость внутреннего отверстия: 3 мкм
Цилиндричность внутреннего отверстия: 3 мкм
Шероховатость внутренней поверхности: Ra0,32 мкм
Стандартная комплектация:
- шлифовальный круг с фланцем, 1 комплект;
- ведущий круг с фланцем, 1 комплект;
- устройство (подставка) для работы на врезание и твердосплавный опорный нож, 1 комплект;
- устройство (подставка) для работы на проход и твердосплавный опорный нож, 1 комплект;
- стандартное электрооснащение;
- система охлаждения;
- масляный танк;
- алмазный инструмент, 2 шт;
- лампа рабочей зоны, 1 шт;
- инструментальный ящик с набором инструментом, 1 комплект
Дополнительное оборудование:
- устройство балансировки круга
- поддержка для шлифования длинных заготовок
- приспособление шлифования профилей (включает 2 шаблона и 1 нож)
- магнитный сепаратор 40 л/мин
- магнитный сепаратор 80 л/мин
- бумажный фильтр 40 л/мин
- бумажный фильтр 80 л/мин
- дополнительный фланец шлифовального круга
- дополнительный фланец ведущего круга
Технические характеристики
Обрабатываемый диаметр (стандарт), мм | 5-50 |
Врезное шлифование, мм | 5-50 |
Проходного шлифования, мм | 120 |
Врезное шлифование, мм | 145 |
Размеры круга шлифовального, мм | PSA 400х150х203 |
Размеры подающего круга, мм | PSA 300х150х127 |
Скорость шлифовального круга , об/мин | 1668 |
Скорость подающего круга, об/мин (при правке) | 20-200 |
Общая мощность, кВт | 13,85 |
Угол поворота вертикально, градус | -3...+5 |
Угол поворота горизонтально, градус | -5...+5 |
Величина подачи маховика, мм | 0,002 |
Высота от центра до поверхности кронштейна, мм | 220 |
Округлость внутреннего отверстия, um | 2 |
Цилиндричность (внутреннего отверстия), um | 3 |
Шероховатость поверхности | Ra 0.32 |
Габаритные размеры, мм | 1940х1681х1480 |
Вес станка, кг | 2850 |
