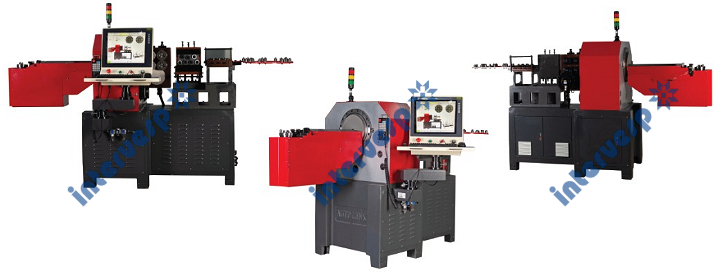

3D-гибочный станок с ЧПУ для формовки проволоки WB-3D408R

3D-гибочный станок с ЧПУ для формовки проволоки

Модель: WB-3D408R

Производитель

Завод-изготовитель данного оборудования является ведущим мировым производителем станков для гибки проволоки.

Назначение

Станок предназначен для изготовления различных двухмерных (2D) и трехмерных (3D) изделий из проволоки в соответствии с требованиями заказчика для различных областей применения и отраслей промышленности. Оборудование изготавливается на заказ с использованием высококачественных инструментов и комплектующих, обеспечивающих стабильное качество готовых деталей и длительный срок службы станка.

Принцип работы

Устройство принимает проволоку непосредственно с бухты (катушки), выполняет ее правку, гибку и последующую отрезку. Все операции реализуются посредством встроенного программного обеспечения для получения требуемой геометрии изгиба.

Обрабатываемые материалы

• Нержавеющая сталь

• Алюминий

• Латунь

• Бронза

• Углеродистая сталь

• Холоднокатаная сталь

• Медь

• Никель

• Титан и др.

Технологический процесс

1. Разматыватель: Обеспечивает равномерную подачу проволоки с бухты в гибочный станок. Работа оборудования без разматывателя невозможна.

2. Формообразование: Проволока через направляющее устройство подается к гибочному узлу. Направляющая, вращающаяся на 360°, обеспечивает формирование нескольких углов R (радиусов). Гибочный инструмент оснащен как внутренними, так и внешними формообразующими поверхностями, что позволяет выполнять сложные пространственные изгибы.

3. Резка: Готовое изделие отделяется от заготовки с помощью отрезного инструмента после завершения цикла гибки.

Конструктивные особенности

1. Гибочный инструмент: Внутренняя и наружная матрицы могут вращаться автоматически, обеспечивая возможность гибки заготовок под 6 различными углами R.

2. Гибочная головка: Вращение головки на 360° позволяет изготавливать изделия сложной формы. Корпус головки выполнен из алюминия, что снижает вес и уровень шума при работе.

3. Станина: Цельнолитая чугунная конструкция обеспечивает высокую устойчивость, жесткость и точность позиционирования (соосность) узлов станка.

4. Система управления:

   • 17-дюймовый сенсорный экран

   • Поддержка нескольких языков: английский, испанский, китайский

   • Простое программирование

   • Встроенная система напоминаний о техническом обслуживании

Устройство для размотки проволоки

Трансформатор напряжения

Проволочная пластина

Опорный стол

Опорная пластина

Проволочный ролик

Матрица

Резак

Пластина для гибки проволоки

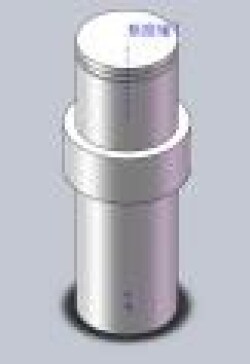

Вал для гибки

Гибочная втулка

Гибкий штифт

Формовочный инструмент для гибки

Направляющая проволока

Отрезной нож

Направляющая для проволоки

Антивибрационные прокладки

Шестигранники

T –образные шестигранники

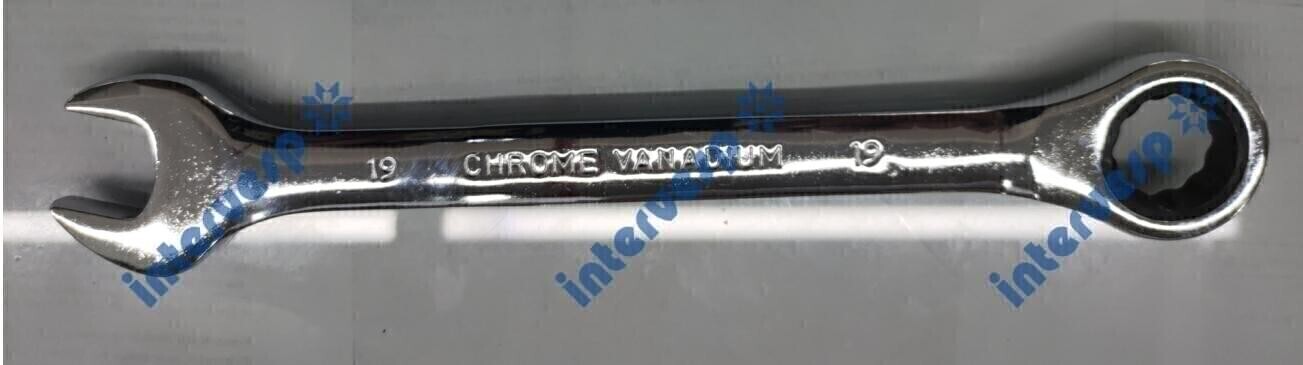

Рожковые ключи

Ящик для инструмента

Шприц для смазки

Ключ

Пистолет для смазки

Клипсы

Винты

Внутренний шестиугольник
