3215 Матрица 86° TRUMPF STYLE
α=86°, V=24, R=2.5, H=100, Max T/m=100, 42CrMo4:
- итальянская сталь
- европейские стандарты качества
- закалка рабочих поверхностей матрицы на глубину 3мм индукционным методом до твердости 55-60HRC
- возможность модификации инструмента под индивидуальные требования клиента
- предоставление по запросу .DXF файлов геометрических размеров поставляемого инструмента для быстрого импорта в ЧПУ листогиба
Высокая матрица для листогибочного пресса.
Матрица может устанавливаться на следующие листогибочные прессы:
Bystronic-Hammerle, Durma, EHT, Finn-Power, Jordi, Gizelis, LVD (в том числе с системой Wila-Click), Trumpf, Prima Power, RICO PRCN, Safan-Darley, STR, Ursviken, Amada (инструмент типа AMTS) etc...
Данная матрица также может быть установлена на другие листогибочные прессы путем использования соответствующих нижних адаптеров.

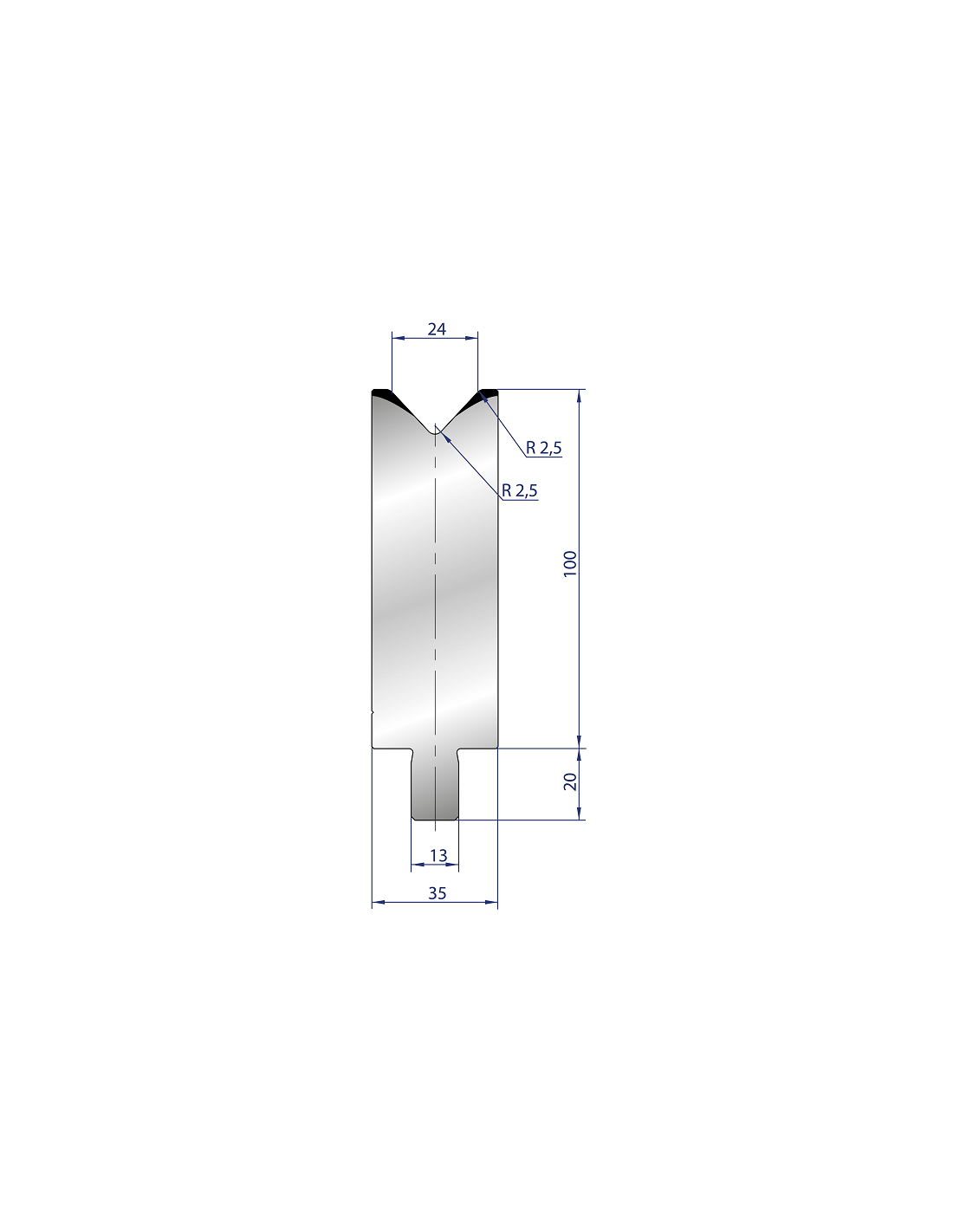

Технические характеристики
материал изготовления - сталь 42CrMo4 закалённая | |
максимальная нагрузка - 100Т/м | |
высота без хвостовика (Н) - 100мм | |
ширина матрицы - 35мм | |
радиус (R) - 2.5мм | |
угол при вершине (α) - 86° | |
ширина ручья (V) - 24мм |

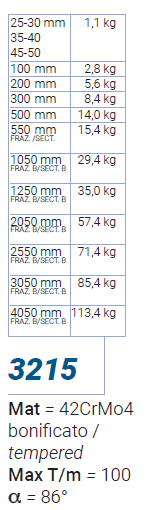

стандартные длины цельных матриц - 25, 30, 35, 40, 45, 50, 100, 500мм | |

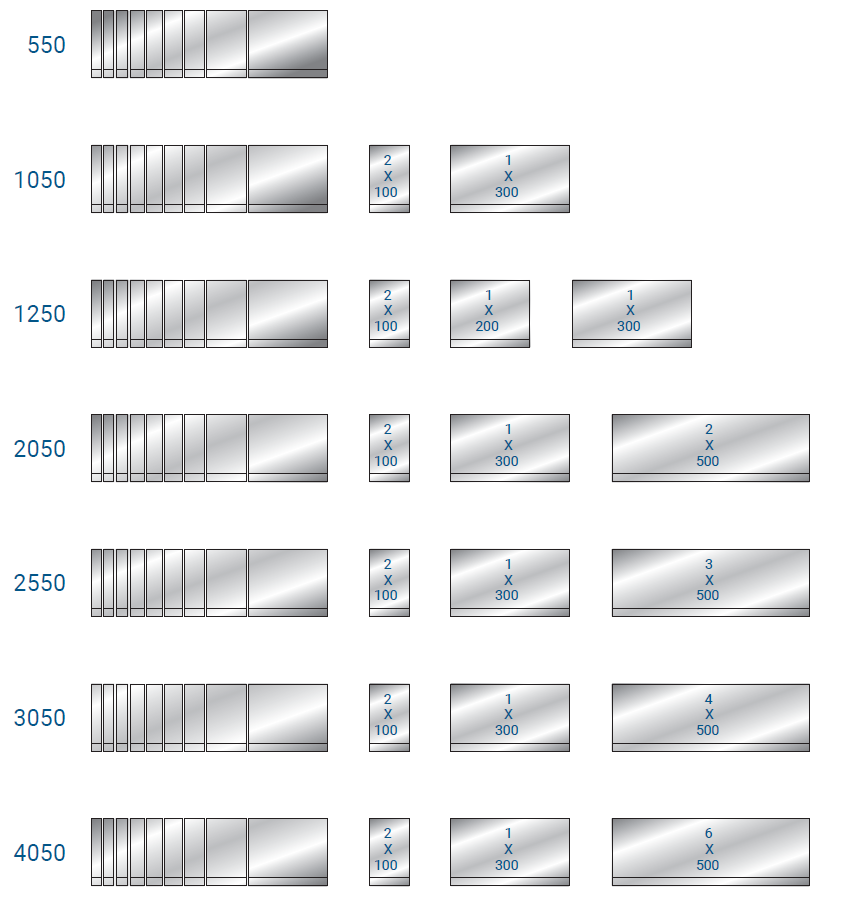

стандартные длины сегментированных матриц - 550, 1050, 1250, 2050, 2550, 3050, 4050мм |
