https://intervesp.by/catalog/oborudovanie-dlya-proizvodstva-mebeli/formatno-raskroechnye-stanki/formatno-raskroechnyj-stanok-linvincibile-si-5

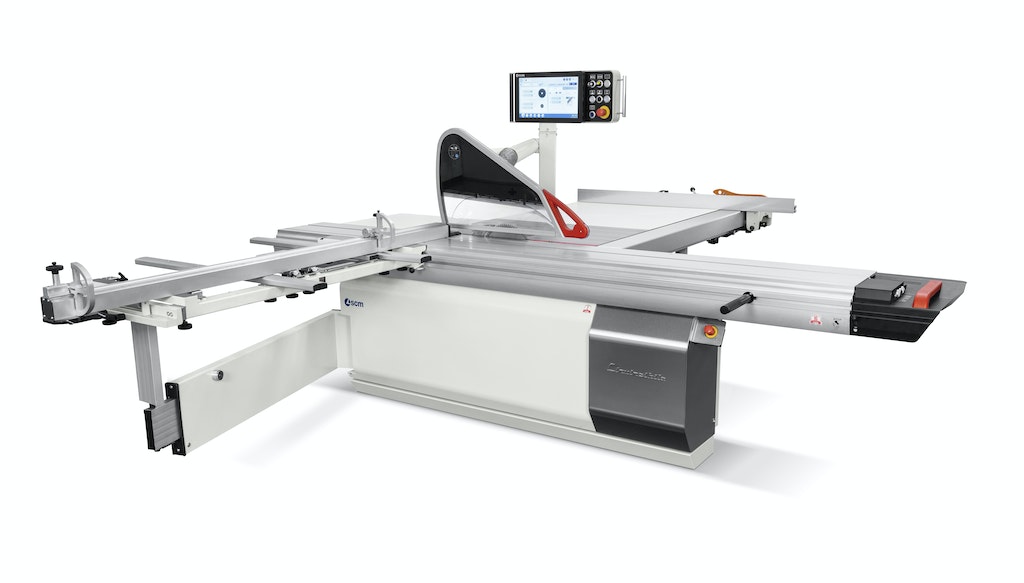

Форматно-раскроечный станок Linvincibile si 5

Италия
Основные характеристики

Длина каретка, мм: 3800

Основная пила, мм: 400

Высота пропила, мм: 140

Мощность двигателя основной пилы, кВт: 7

Преимущества
  • 10 лет гарантии на систему пильной каретки
  • Пильный узел: идеальный рез
  • Каретка: неизменное во времени качество и точность

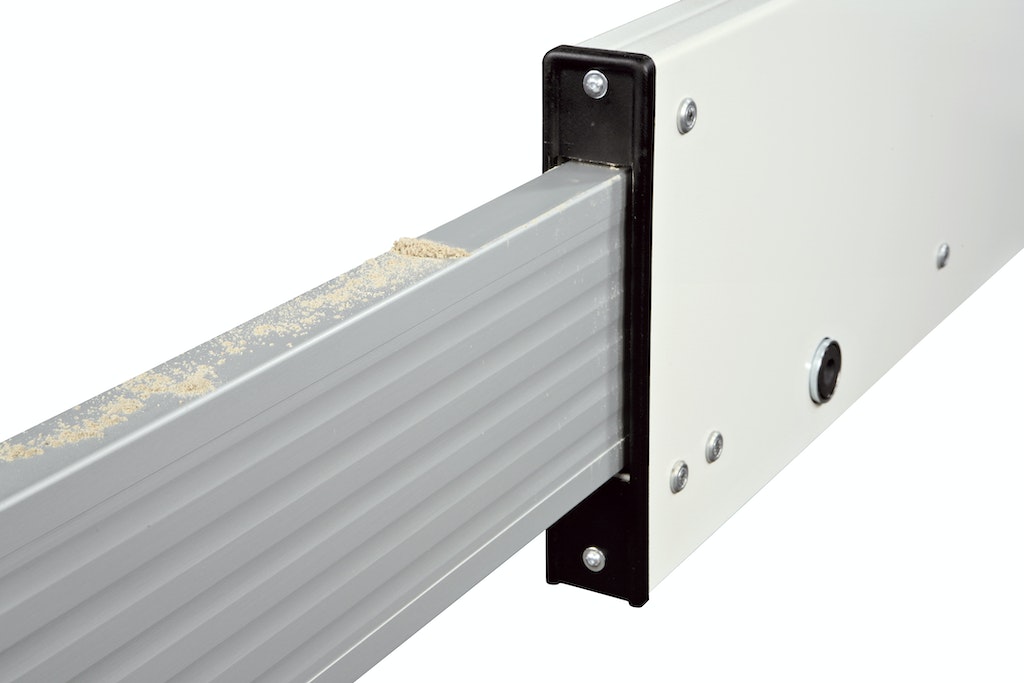

  • Телескопическая поддерживающая нога: плавность хода
  • Панель Easy touch: превосходство от начала и до конца. Система ведет оператора по шагам, предлагает решения, предотвращающие любые ошибки
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Каталог в pdf
Видео 4

Особенности комплектации

Форматно-раскроечный станок Linvincibile si 5

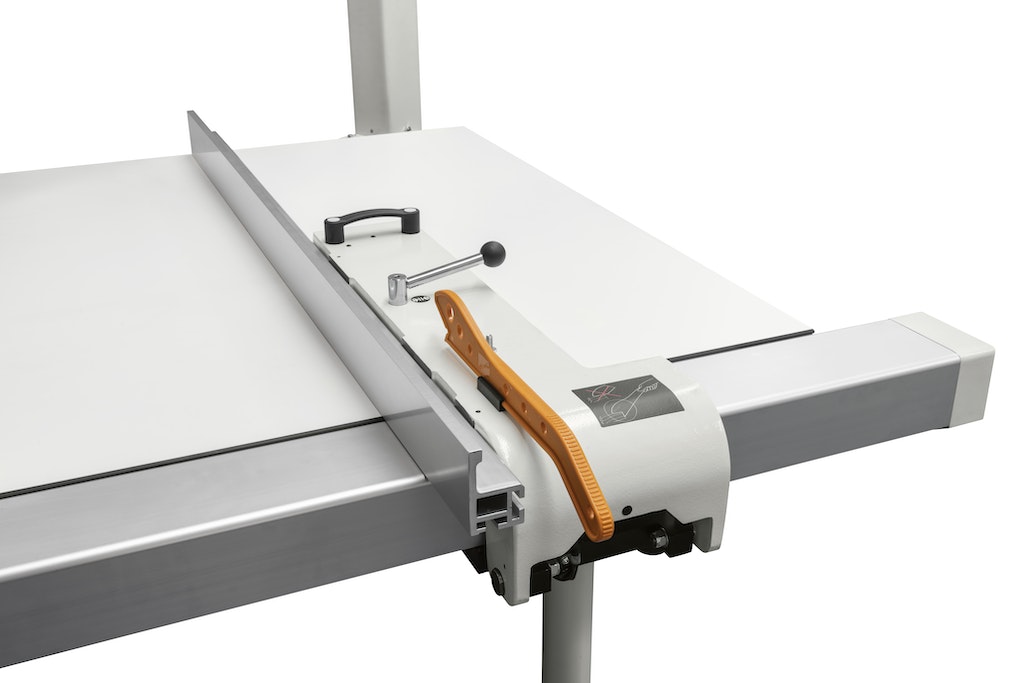

Программируемое параллельное ограждение со скольжением по направляющим THK.

Эксцентриковый прижим.

Обязательным является выбор автотрансформатора для напряжений, отличных от 220В, 230В, 380В, 400В.

ИНДИКАЦИЯ НЕЙТРАЛЬНОГО ПРИСУТСТВИЯ ФАЗЫ.

Кнопка аварийной остановки с передней стороны станка и со стороны параллельной направляющей линейки.

Прямой пуск электродвигателя.

Автоматический пуск двигателя «звезда-треугольник».

Автоматический тормоз основного двигателя.

Дверца доступа к пиле с быстрой блокировкой и микровыключателем безопасности.

Сертификат соответствия нормам безопасности C.E.

Форматно-раскроечный станок Linvincibile si 5

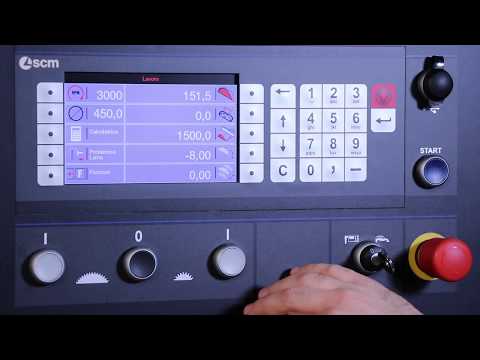

Электронное управление "eye-S 15".

Функция помощи на электронном пульте позволяет:

  •  при наклоне пилы выбрать правильное положение перекидного упора на телескопической упорной линейке;
  •  выбрать правильное положение перекидного упора на угловой линейке при наклоне пилы или без наклона.

 ​Верхний подвижный пульт (панель) управления.

Форматно-раскроечный станок Linvincibile si 5

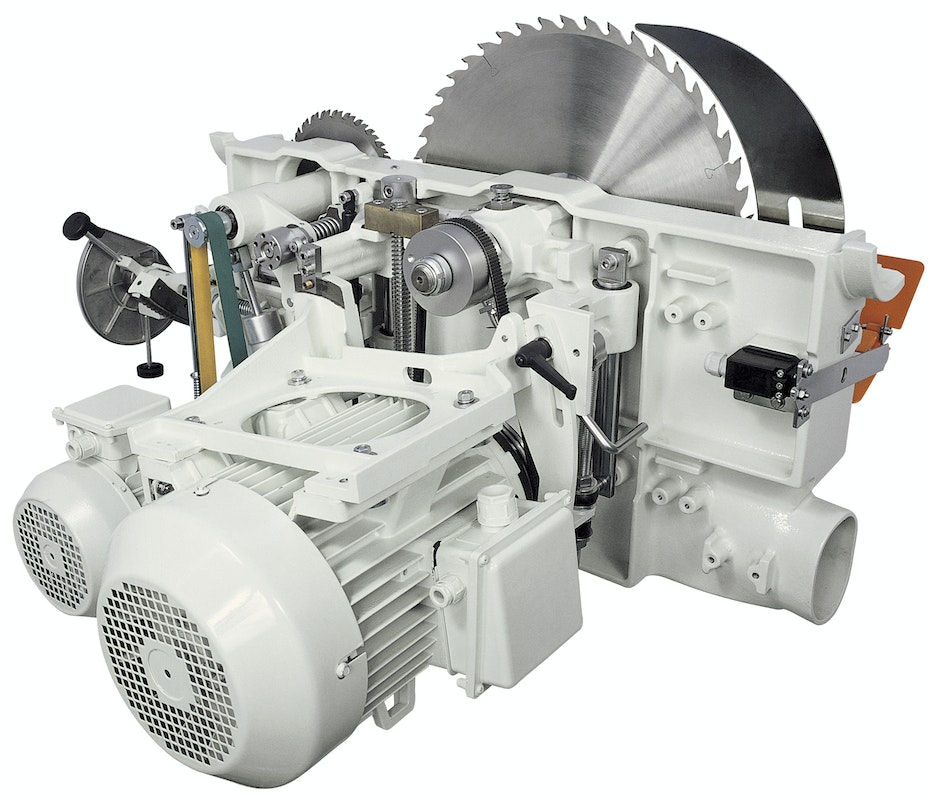

Независимый автоматический подрезной диск / Электронная настройка подрезного узла.

  • автоматическое горизонтальное и вертикальное позиционирование подрезного диска;
  • автоматическая активация и переход в рабочее положение при включении пил;
  • автоматический отвод при выключении пил.
Форматно-раскроечный станок Linvincibile si 5

Нижний поддерживающий суппорт рамного стола на призматической направляющей.

Форматно-раскроечный станок Linvincibile si 5

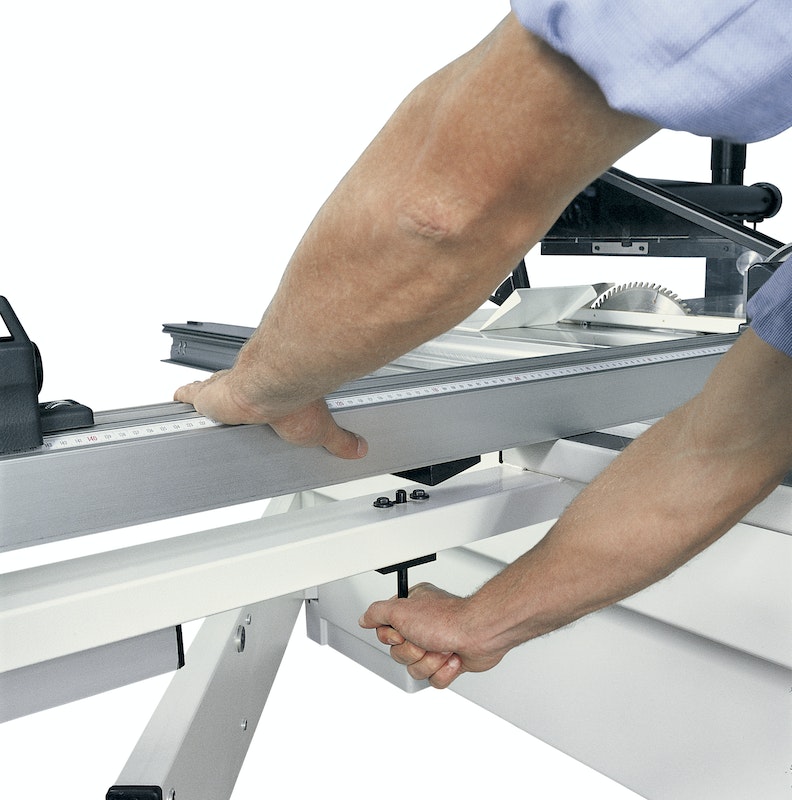

Выравнивание рамы с помощью устройства "CompeX".

Форматно-раскроечный станок Linvincibile si 5

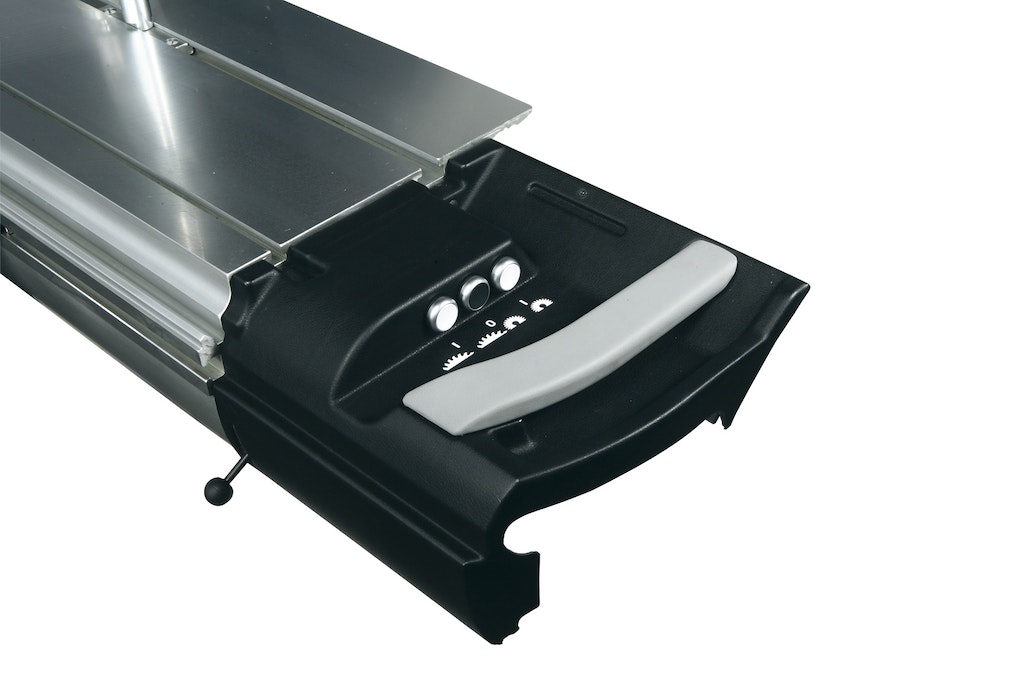

Кнопки пуска-остановки пилы на каретке.

Форматно-раскроечный станок Linvincibile si 5

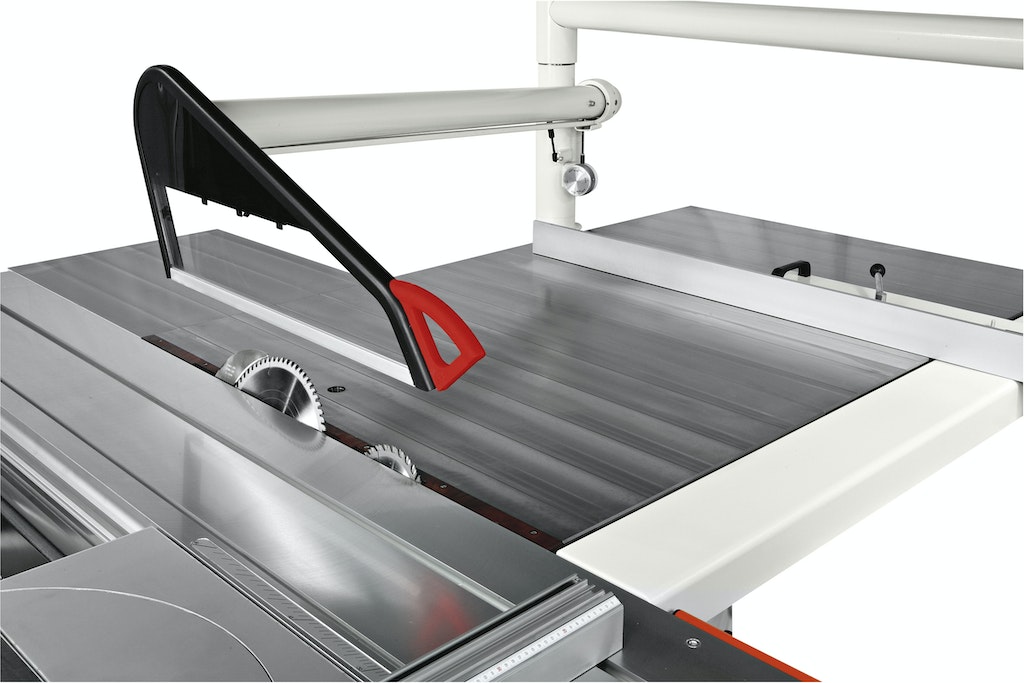

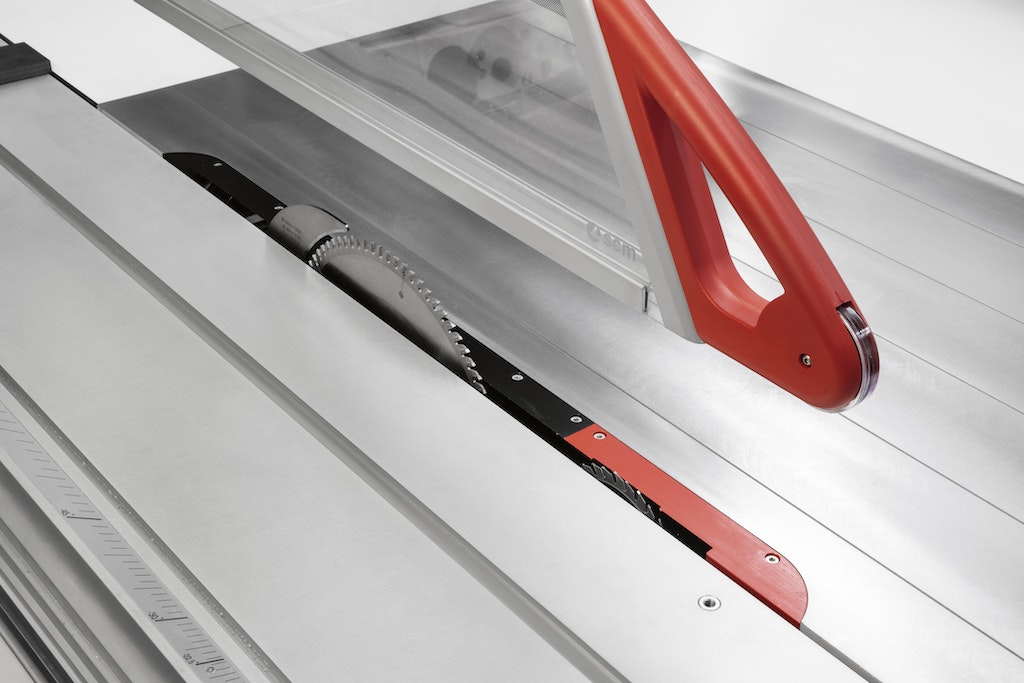

Подвесной защитный кожух пилы с встроенным раструбом вытяжной системы с диаметром 100 мм.

Форматно-раскроечный станок Linvincibile si 5

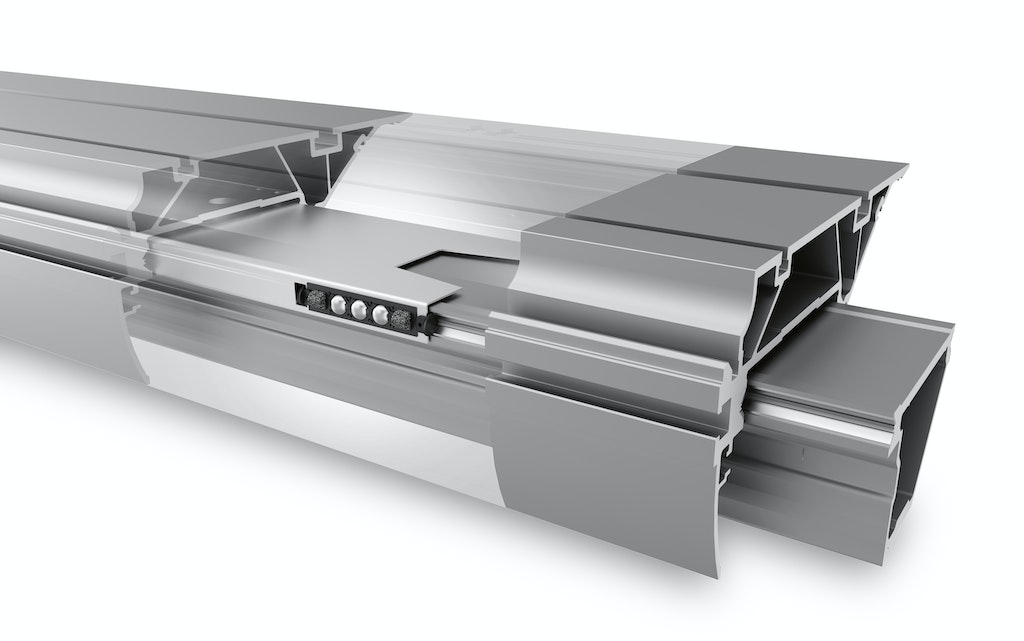

Анодированная алюминиевая подвижная каретка.

Перемещается по высокоточным закаленным направляющим со специальной фрезеровкой по радиусу (арочный профиль), которые фиксируются на каретке механически - методом вальцевания.

Форматно-раскроечный станок Linvincibile si 5

ThunderCut Приложение-оптимизатор для IOS-Android.

Thundercut бесплатно скачивается из App Store или Play Store.

Приложение позволяет оптимизировать и задавать последовательность резов на конкретном станке.

Управление Материалами и Панелями, имеющимися на вашем складе.

Мастер проекта, перечень пропилов также может быть импортирован из существующих файлов.

Оптимизатор подсказывает различные схемы раскроя, которые можно предварительно просмотреть, показывая их характеристики: "минимальные отходы", "максимальная скорость" и т.д.

После того как выбран нужный, можно запустить режим последовательного управления операциями.

Показ может быть в режиме 3D или 2D (вид сверху), вид можно вращать и графически отображается ход выполнения раскроя.

Вы можете управлять анимацией, визуализацией, печатью этикеток (для этого требуется принтер Zebra).

Визуализатор подсказывает оператору пропилы, указывая размеры флажковых упоров или параллельной направляющей линейки.

Также указывается положение рамного стола и упорной линейки.

Вы можете легко отличить раскраиваемые панели, уложенные в штабеля панели, подготовленные для последующих операций, остатки, которые нужно положить обратно на склад, отходы и готовую продукцию (зеленый цвет).

Доступные опции

Форматно-раскроечный станок Linvincibile si 5

Регулируемый держатель планшетного компьютера на верхней панели управления. Сочетается с планшетами от 7” до 13”.

Имеет USB порт для питания планшета.

Примечание:

  • доступен только с верхним пультом управления станком;
  • рекомендуется для использования с новым приложением SCM App Thundercut.
Форматно-раскроечный станок Linvincibile si 5

Регулируемый держатель на алюминиевом подвижном столе. Сочетается с планшетами от 8" до 11".

Примечание: рекомендуется для использования с новым приложением SCM App Thundercut.

Форматно-раскроечный станок Linvincibile si 5

Раздвижная подрезная пила

  • Мин/макс. ширина: 2,8 ÷ 3,6 мм;
  • Диаметр пилы: 120 мм;
  • Посадочный диаметр: 20 мм;
  • Количество ножей: Z 24.
Форматно-раскроечный станок Linvincibile si 5

Линейка для выполнения угловых резов.

Форматно-раскроечный станок Linvincibile si 5

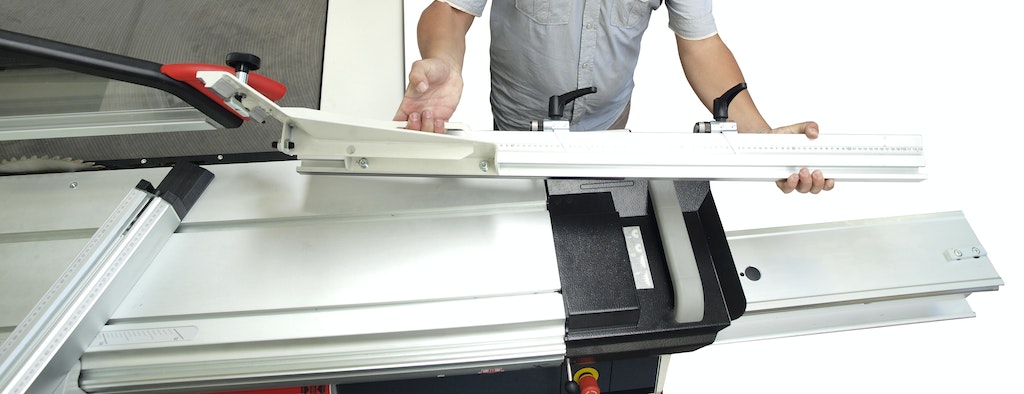

Линейка Quick Lock.

Одновременное позиционирование и фиксирование/разблокирование линейки на рамном столе.

Выдвигаемая рама с вальцом для поддержки плит на расстоянии до 2400 мм от пильного диска.

Примечание: устройство для угловых резов обязательно должно быть добавлено при заказе данной опции.

Форматно-раскроечный станок Linvincibile si 5

"Full Support & Wireless" Поворотная рама для косых резов с функцией Wireless.

Поворотная рама, устанавливаемая вручную на углы от +50° до -50° относительно перпендикуляра к линии реза, с системой точной регулировки. Угловое положение рамы определяется по магнитной полосе и отображается на ЖК дисплее. При изменении наклона пилы и/или угла реза положение упоров обновляется в режиме реального времени на ЖК дисплее.

Форматно-раскроечный станок Linvincibile si 5

Линейка с 3 ЖК индикаторами (дисплеями) положения перекидных упоров.

Каждый упор снабжен системой считывания по магнитной ленте и отображением размеров на индикаторе с ЖК дисплеем.

Форматно-раскроечный станок Linvincibile si 5

Прижимная балка на всю длину каретки с двумя пневматическими прижимами и централизованным управлением.

  • 3030 мм с пильной кареткой 3200 мм;
  • 3650 мм с пильной кареткой 3800 мм.
Форматно-раскроечный станок Linvincibile si 5

Ширина реза по линейке параллельных резов 1000 мм.

Форматно-раскроечный станок Linvincibile si 5

Дополнительный суппорт поддержки панелей с роликом со стороны параллельной линейки.

Легко удаляется, когда не используется.

Форматно-раскроечный станок Linvincibile si 5

Частотный преобразователь для электронной регулировки скорости в интервале от 2350 до 5200 об/мин и автоматического электронного пуска главного двигателя:

  • отображение текущей скорости на дисплее цифрового управляющего устройства;
  • установка скорости основной пилы от цифрового управляющего устройства на основе базы данных инструментов;
  • система электронного торможения.

Двигатель 9 кВт 50 Гц.

9 кВт 12 л.с. 50 Гц (11 кВт 15 л.с. 60 Гц).

Форматно-раскроечный станок Linvincibile si 5

Ящичек для хранения пил, встроенный в станину, и гребёнка для размещения инструментов.

Форматно-раскроечный станок Linvincibile si 5

Система быстрого зажатия основной пилы "Pro-Lock" с быстрой регулировкой расклинивающего ножа без использования ключей.

Форматно-раскроечный станок Linvincibile si 5

Дополнительный эксцентриковый прижим.

Форматно-раскроечный станок Linvincibile si 5

Конфигурация для обработки современных материалов.

Комплектация делает станок подходящим для обработки пробки, жёсткой резины, пластика или ламинированной фанеры.

Металл и плиты на основе цемента ИСКЛЮЧЕНЫ!

Устройство включает дополнительные системы очистки направляющих каретки.

ПРИМЕЧАНИЕ: Для материалов, не вошедших в перечень.

Из-за больших различий в свойствах не древесных материалов, дабы предотвратить возможные неприятности настоятельно рекомендуется посылать в SCM образцы заготовок для проведения тестов.

ВНИМАНИЕ:

Обязательно следует использовать аспирационную систему со стружкоуловителем, дабы предотвратить повреждения самой аспирации.

Тип материала строго определяет комплектацию станка подходящим инструментом, свяжитесь со своим поставщиком.

Рекомендуемые опции:

Инвертор электронного изменения скорости 2700-6000 об/мин (Si 400 ep class и SI 3 L'invincibile).

Форматно-раскроечный станок Linvincibile si 5

Устройство смазки пилы для пиления пластиков и легких сплавов алюминия и меди с системой регулировки количества распыляемой смазки

Примечание:

  • устройство необходимо для легких сплавов алюминия и меди, а особенно для некоторых материалов на основе пластика;
  • обязательно следует выбирать опцию “Конфигурация для обработки современных материалов”.
Форматно-раскроечный станок Linvincibile si 5

Вариант длины каретки 3800 мм. Макс. размеры форматного (с подрезным диском) раскроя - 3800 мм.

Каретка длиной 2200 мм. Длина реза с подрезной пилой 2200 мм.

Форматно-раскроечный станок Linvincibile si 5

Чугунное удлинение стола.

Форматно-раскроечный станок Linvincibile si 5

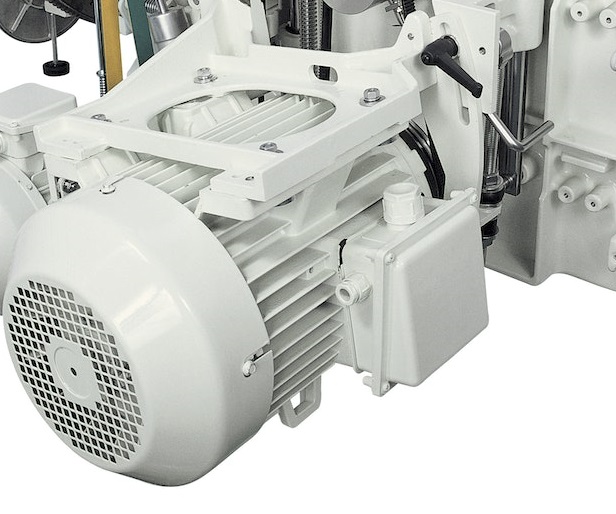

Электродвигатель 9 кВт 50Гц (11 кВт Гц60) с автоматическим пуском «звезда-треугольник».



Форматно-раскроечный станок Linvincibile si 5

Электродвигатель 11 кВт 50Гц-(14кВт  60Гц) с автоматическим пуском «звезда-треугольник.

Примечание: (не доступно с напряжением 220 вольт).

Форматно-раскроечный станок Linvincibile si 5

Устройство (линейка) для выполнения угловых резов.

Укомплектована упором, выдвигающимся до 1500 мм.

Форматно-раскроечный станок Linvincibile si 5

Дополнительное устройство для параллельных резов.

Быстро устанавливается на каретку, оснащено миллиметровой линейкой, выдвижным упором для размеров до 1000 мм и миллиметровой системой позиционирования для выполнения предварительного реза.

Форматно-раскроечный станок Linvincibile si 5

Устройство (линейка) для параллельных резов с электронным индикатором (датчиком) положения.

Быстро устанавливается на каретку, оснащено электронным цифровым устройством с системой считывания по магнитной ленте и последующим отображением размеров на ЖК дисплее. Оснащено выдвижным упором для размеров до 1000 мм и миллиметровой системой позиционирования для выполнения предварительного реза.

Форматно-раскроечный станок Linvincibile si 5

Трансформатор для 220V, 230V, 600V.

 Примечание: является обязательным для инверторов для 200, 230, 600 Вольт.

Форматно-раскроечный станок Linvincibile si 5

Линейка для дополнительных резов добавляется к упорной линейке, поставляемой со станком.

Форматно-раскроечный станок Linvincibile si 5

Устройство для выполнения угловых резов.

С компенсацией настройки значения положения упора в зависимости от установленного угла распила. Комплектуется алюминиевой линейкой и 1 упором с максимальным выдвижением до 1500 мм.

Форматно-раскроечный станок Linvincibile si 5

Поверхностное упрочнение элементов подвижного стола каретки и опорных линеек рамного стола.

Рекомендуется в случае интенсивной работы, а особенно с абразивными материалами.

Примечание: недоступно для Каретки длиной 2200 мм.

Форматно-раскроечный станок Linvincibile si 5

Опорная тележка для стола Full Support.

Для легкого отвода (снятия со станка) стола Full Support; укомплектована маховиками.

Механический вертикальный подъем с помощью маховика.

Форматно-раскроечный станок Linvincibile si 5

Второй опорный рамный стол с подвижным рельсовым суппортом (опорой).

Предназначен для поддержки плит большого размера.

Форматно-раскроечный станок Linvincibile si 5

Усиленные покрытия рабочих поверхностей. Усиленная стальная конструкция, покрытая панелью HPL, легко выдерживает особо тяжелые заготовки.

Форматно-раскроечный станок Linvincibile si 5

Выборка пазов (обработка “DADO”).

Механическая предустановка для использования дисковых фрез (пазовых пил) вместо основного пильного диска.

  • 230 мм - макс. Диаметр;
  • 30 мм - посадочный диаметр;
  • 20 мм - максимальная ширина паза;
  • 40 мм - макс. глубина паза.
Форматно-раскроечный станок Linvincibile si 5

Лампа подсветки рабочей зоны.

Примечание: доступно только для машин, оснащённых подвесной панелью управления Eye-S.

Форматно-раскроечный станок Linvincibile si 5

Лазерная линейка указания пропила.

Форматно-раскроечный станок Linvincibile si 5

SAV€NERGY.

Форматно-раскроечный станок Linvincibile si 5

Устройство для выполнения угловых распилов с электронными дисплеями с компенсацией настройки значения положения упора в зависимости от установленного угла распила. Включает в себя алюминиевую линейку и упор с максимальным выдвижением до 1500 мм; независимые электронные индикаторы для положения упора и угла линейки.

Считывание положения осуществляется с помощью магнитной ленты с отображением на ЖК дисплее.

Технические характеристики

Основные характеристики
Максимальная высота пропила (пила 500 мм) при 90°, мм 200
Максимальная высота пропила (пила 500 мм) при 45°, мм 130
Угол наклона пилы 0 +46
Подъем-опускание, наклон пильного узла, регулировка подрезки в 2х осях программатор
Панель управления Электронное управление "eye-S 15"
Частота вращения основной пилы, об/мин 2500-3500-5000
Частота вращения подрезного диска, об/мин 8500
Мощность двигателя основной пилы, кВт 7
Мощнсоть двигателия подрезного узла, кВт 1,3
Размеры раскраиваемых плит с кареткой 3200, мм 3200х3200
Размеры раскраиваемых плит с кареткой 3800, мм 3800х3200
Ширина пропила по параллельной направляющей линейке, мм 1500
Диаметр аспирационного патрубка: - на станине, мм 120
Диаметр аспирационного патрубка: - на расклинивающем ноже, мм 100
Транспортные размеры станка , мм 4150 х 1200 х 1950
Масса станка, кг 1200
Получить предложение
Cookies
Для обеспечения удобства пользователей сайта используются cookies в целях, описанных в Политике обработки персональных данных.
Политика в отношении обработки сookies

Настройте параметры использования файлов cookie

Вы можете настроить использование каждого типа файлов cookie, за исключением типа «технические (обязательные) cookie», без которых невозможно корректное функционирование сайта. Сайт запоминает Ваш выбор настроек на 1 год. По окончании этого периода Сайт снова запросит Ваше согласие. Вы вправе изменить свой выбор настроек файлов cookie (в т.ч. отозвать согласие) в любое время в интерфейсе Сайта путем перехода по ссылке в нижней или верхней части страницы Сайта «Выбор настроек cookie».

Перед тем как совершить выбор настроек параметров использования файлов cookie Вы можете ознакомиться с Политикой обработки персональных данных , а также со списком файлов cookie, содержащим их описание и сроки хранения.

Внимание: Отключение аналитических cookie файлов не позволяет определять предпочтения пользователей сайта, в том числе наиболее и наименее популярные страницы и принимать меры по совершенствованию работы сайта исходя из предпочтений пользователей.
