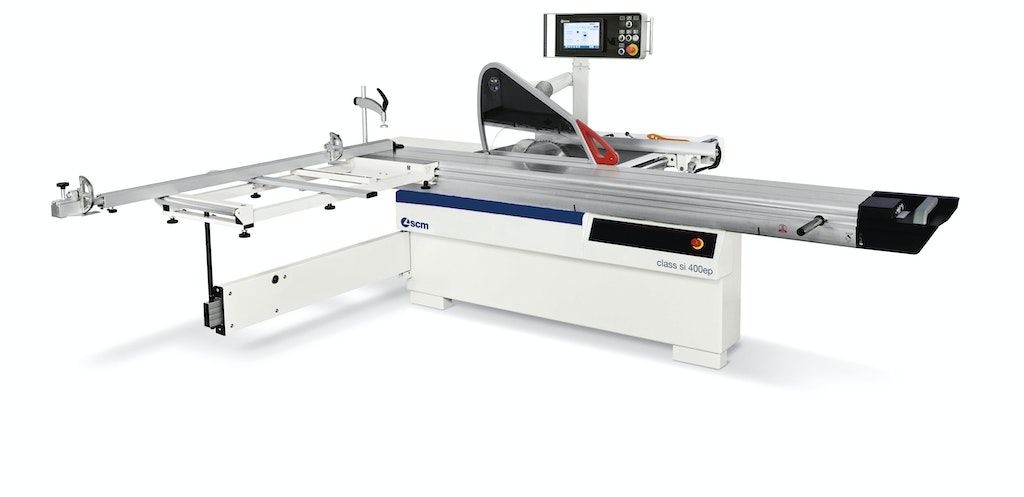

Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Форматно-раскроечный станок CLASS SI 400EP (eye-S)
Форматно-раскроечный станок CLASS SI 400EP (eye-S)
Форматно-раскроечный станок CLASS SI 400EP (eye-S)
Форматно-раскроечный станок CLASS SI 400EP (eye-S)
Форматно-раскроечный станок CLASS SI 400EP (eye-S)
Форматно-раскроечный станок CLASS SI 400EP (eye-S)
Италия
Основные характеристики

Длина каретка, мм: 3200

Основная пила, мм: 400

Высота пропила, мм: 140

Мощность двигателя основной пилы, кВт: 7

Преимущества
  • 10 лет гарантии на систему пильной каретки
  • Мощный литой чугунный пильный узел
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

Комплектация станка

Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Подрезной узел с независимым приводом и регулировками с пульта управления.

  • Эксцентриковый прижим.
  • Удлинение стола на выходе.
  • Каретка длиной 3200 мм.
  • Прямой пуск электродвигателей.
  • Верхний защитный кожух, полностью исключаемый из работы.

Безопасность и устройства защиты:

  • Кнопка аварийного выключения с передней стороны станка.
  • Защита от перегрузок.
  • Основной выключатель, запираемый на навесной замок.

Вариант комплектации eye-S

Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Включает в себя:

  • eye-S 3 UP PLUS (CE исполнение);
  • подвижная панель управления, доступная для удобного использования оператором;
  • “eye-S 10” пульт;
  • прямое управление следующих рабочих осей в ручном, ручном последовательном, полуавтоматическом и автоматическом режимах:

* подъем/опускание пильного узла

* наклон пильного узла

* привод правой линейки параллельных резов

  • функции помощи оператору при выполнении комплексных пропилов;
  • сохранение в памяти до 1000 программ с соответствующими изображениями;
  • сохранение в памяти до 1000 различных инструментов с изображениями;
  • оптимизатор предварительно загруженных параметрических рабочих программ;
  • среда для создания и хранения новых рабочих программ;
  • автоматическое получение команд на выполнение работ от Thundercut App;
  • USB порт;
  • предустановка для подключения к сети;
  • привод правой линейки параллельных резов, управляемый с панели eye-S;
  • считывание положения энкодером;
  • перемещение по шариковинтовой паре;
  • плавная регулировка с помощью кнопок или автоматическое позиционирование;
  • возможность пошагового позиционирования;
  • автоматическая настройка;
  • полное исключение линейки из рабочей зоны стола;
  • ширина пропила 1600 мм.
Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Регулируемый держатель планшетного компьютера на верхней панели управления:

  • Сочетается с планшетами от 7” до 13”.
  • Имеет USB порт для питания планшета.
  • Рекомендуется для использования приложением SCM App Thundercut.
Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Приводная параллельная линейка контролируется с контроллера.

  • положение считывается от энкодера;
  • перемещение по шариковинтовой паре с возвратным движением шариков;
  • настройка нажатием и удерживанием клавиши;
  • возможность плавной настройки;
  • автоматическая настройка;
  • линейку можно полностью исключить (отвести) с рабочего стола;
  • ширина реза по направляющей параллельной линейке 1500 мм.
Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Кнопки пуски/остановки двигателя встроены в пильную каретку, для пуска и остановки основного и подрезного узлов.

Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Линейка с 3-мя ЖК датчиками (индикаторами) положения перекидных упоров, каждый упор снабжен системой считывания по магнитной ленте и отображением размеров на индикаторе с ЖК-дисплеем.

Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Рамный стол с линейкой Quick Lock.

Одновременное позиционирование и фиксирование/разблокирование линейки на рамном столе.

Выдвигаемая рама с вальцом для поддержки заготовок на расстоянии до 2400 мм от пильного диска.

Примечание: устройство (линейка) для угловых резов обязательно должно быть выбрано при заказе данной опции.

Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Линейка для выполнения угловых резов.

Укомплектована упором, выдвигающимся до 1500 мм.

Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Дополнительный суппорт поддержки панелей с роликом со стороны параллельной линейки.

Легко удаляется, когда не используется.

Форматно-раскроечный станок CLASS SI 400EP (eye-S)

2-х осевой подрезной агрегат с автоматической настройкой.

  • вертикальное и горизонтальное позиционирование подрезного агрегата при помощи сервоприводов;
  • автоматическая настройка положения при выключенных двигателях пильного и подрезного агрегатов;
  • автоматическое исключение подрезного агрегата из работы.
Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Лампа подсветки рабочей зоны.

Форматно-раскроечный станок CLASS SI 400EP (eye-S)

Подвесной защитный кожух пилы с встроенным раструбом вытяжной системы с диаметром 100 мм. Может быть полностью исключен из рабочей зоны.

ThunderCut Приложение-оптимизатор для IOS-Android

Thundercut бесплатно скачивается из App Store или Play Store.

Приложение позволяет оптимизировать и задавать последовательность резов на конкретном станке.

Управление Материалами и Панелями, имеющимися на вашем складе.

Мастер проекта, перечень пропилов также может быть импортирован из существующих файлов.

Оптимизатор подсказывает различные схемы раскроя, которые можно предварительно просмотреть, показывая их характеристики: "минимальные отходы", "максимальная скорость" и т.д.

После того как выбран нужный, можно запустить режим последовательного управления операциями.

Показ может быть в режиме 3D или 2D (вид сверху), вид можно вращать и графически отображается ход выполнения раскроя.

Вы можете управлять анимацией, визуализацией, печатью этикеток (для этого требуется принтер Zebra).

Визуализатор подсказывает оператору пропилы, указывая размеры флажковых упоров или параллельной направляющей линейки.

Также указывается положение рамного стола и упорной линейки.

Вы можете легко отличить раскраиваемые панели, уложенные в штабеля панели, подготовленные для последующих операций, остатки, которые нужно положить обратно на склад, отходы и готовую продукцию (зеленый цвет).

Форматно-раскроечный станок CLASS SI 400EP (eye-S)

10 лет гарантии на систему пильной каретки.

Технические характеристики

Основные характеристики
Максимальная высота пропила (пила 400 мм) при 90°, мм 140
Максимальная высота пропила (пила 400 мм) при 45°, мм 97
Угол наклона пилы 45
Подъем-опускание, наклон пильного узла, регулировка подрезки в 2х осях программатор
Панель управления eye-S
Частота вращения основной пилы, об/мин 3000 - 4000 - 5000
Частота вращения подрезного диска, об/мин 8500
Мощность двигателя основной пилы, кВт 7
Мощнсоть двигателия подрезного узла, кВт 1,3
Размеры раскраиваемых плит с кареткой 3200, мм 3200х3200
Ширина пропила по параллельной направляющей линейке, мм 1500
Диаметр аспирационного патрубка: - на станине, мм 120
Диаметр аспирационного патрубка: - на расклинивающем ноже, мм 100
Транспортные размеры станка , мм 3550 х 1200 х 1950
Масса станка, кг 1146
