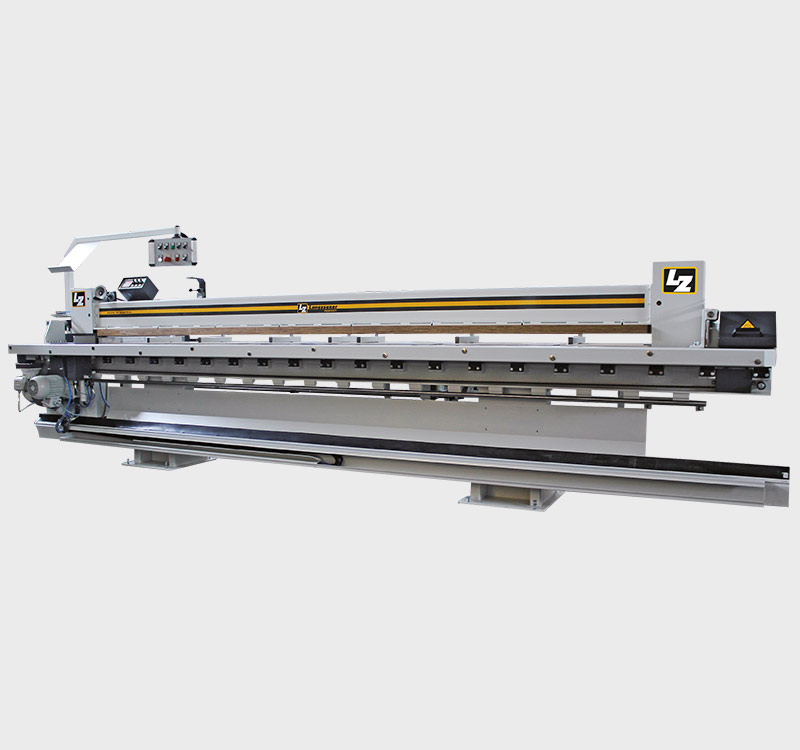

Фурнирная пила LANGZAUNER LZ 5/2E

Австрия
Основные характеристики

Длина пропила, мм: 4000

Высота пропила, мм: 45

Преимущества
  • обработка кромки производится пильным и фрезерным узлом одновременно
  • электромеханическая подача
  • компенсационная коробка передач
  • пневматическая регулировка пильного диска
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Фурнирная пила LANGZAUNER LZ 5/2E

Станок предназначен для пиления шпона в пачках с получением кромки высокого качества для последующего сращивания. Отличительной особенностью является возможность чистовой обработки шпона при стандартной комплектации станка.

Все станки данной серии просты в работе, при гарантированной надежности и точности обработки и низких эксплуатационных расходах.

Фурнирная пила LANGZAUNER LZ 5/2E

Отличительные характеристики:

  • Обработка кромки производится пильным и фрезерным агрегатом. Пильный агрегат сначала выравнивает кромку пачки шпона, затем выровненный край фугуется фрезерным агрегатом, формируя кромку очень высокого качества, пригодную для последующего сращивания по ширине.
  • Электромеханическая подача
  • Компенсационная коробка передач
  • Пневматическая регулировка пильного диска
  • Станки используются на предприятиях по производству столярных изделий – шпонированных дверей, столешниц, филенок, элементов мебели и подобных изделий.
  • Горизонтальное перемещение пильного и фрезерного узлов по закаленному прецизионному валу осуществляется на шариковых подшипниках; ручной пневматический подъем / опускание узлов.
  • Вертикальное перемещение узлов  осуществляется посредством системы LM- направляющих.
  • Регулирование высоты пропила и фрезерования производится в 3 этапа  револьверным механизмом.
  • На станке используются насадные фрезы, в комплекте к которым поставляются четыре сменные твердосплавные пластины.
  • Фиксация прижимной балки осуществляется с помощью ручного переключателя.
  • Кабель подключения пильного и фрезерного узлов к энергопитанию закрыт в пластиковом коробе.
  • Аспирационный выход с воздуховодом Æ150 мм предназначен для подсоединения к существующей системе аспирации.
  • В базовой  комплектации предусматривается поставка запчастей к станку и пильного диска с твердосплавными напайками Æ180 мм.
  • Соединение рабочих узлов с электросистемой посредством пластиковой цепной конструкции.
  • Соответствует Европейским стандартам безопасности.

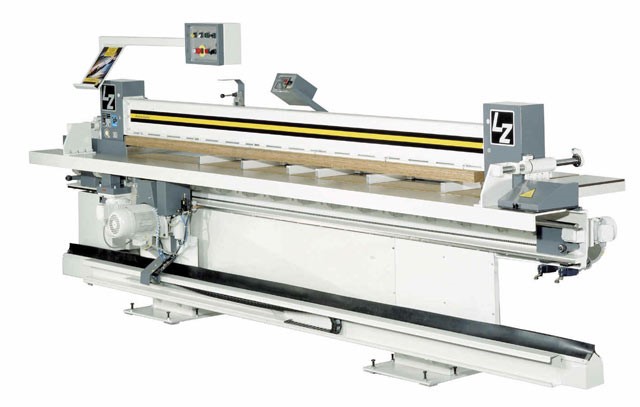

Фурнирная пила LANGZAUNER LZ 5/2E

Стандарт вкл. фрезерный узел, автоматическая регулировка пильного диска и коррекция размера

Фурнирная пила LANGZAUNER LZ 5/2E

Цифровой дисплей измерения

Электронный индикатор размеров для таблицы форматов с регулируемым вручную параллельным упором.

Быстрая и точная регулировка глубины упора.

Простое управление, большая высота цифр и простое переключение смещения.

Переход от абсолютных размеров к цепным для полосовой резки с учетом толщины пильного диска.

Простое, понятное расположение всего устройства регулировки.

Сохранение параметров при выключении машины.

Фурнирная пила LANGZAUNER LZ 5/2E

Комбинация пилы и фрезерования с электрической подачей

Пневматический подъем и опускание пилы и фрезерного агрегата (3 ступени).
Пильный и фрезерный агрегат можно поднимать и опускать по отдельности.
Подготовлен для подключения к существующей вытяжной системе.
Машина оснащена инструментами и регулятором давления фильтра.

Фурнирная пила LANGZAUNER LZ 5/2E

Подвижный опорный стол

С ручным перемещением или с пневматическим управлением. Передний опорный стол перемещается вручную вперед или назад при использовании фрезерного агрегата.

Фурнирная пила LANGZAUNER LZ 5/2E

Формат таблицы

Глубина реза: 20 – 560 мм

Форматный стол для обработки шпона с параллельным упором (параллельным упором), вставленной рулеткой и пневматическим замком для параллельного упора.

Фурнирная пила LANGZAUNER LZ 5/2E

Формат таблицы

Пневматически опускаемые упоры для глубины упора 800 мм.

Фурнирная пила LANGZAUNER LZ 5/2E

Параллельная остановка

Одноступенчатая или двухступенчатая опускаемая для быстрой и эффективной работы.

Опции по запросу

Фурнирная пила LANGZAUNER LZ 5/2E

Двойной направляющий вал горизонтального перемещения



Длина реза 3500 мм



Длина реза 4000 мм



Фронтальный подвижный поддерживающий стол 3050 мм (в комбинации с фрезерным узлом с анодированной направляющей шириной 200мм, перемещение в горизонтальном направлении)



Фронтальный подвижный поддерживающий стол 3500 мм



Фронтальный подвижный поддерживающий стол 4000 мм



Подвижный передний стол 3050 мм  с пневматической настройкой,
(благодаря данному устройству передний загрузочный стол передвигается автоматически вперед или назад при использовании фрезерного агрегата)



Подвижный передний стол 3500 мм с пневматической настройкой



Подвижный передний стол 4000 мм  с пневматической настройкой



Раскроечный (форматный) задний стол 3050 x 560 мм
Размер: 3050 x 560 мм для обработки шпона шириной 560 мм, со встроенной измерительной шкалой, параллельной направляющей и пневматическим защитным устройством



Раскроечный (форматный) задний стол 3500 x 560 мм



Раскроечный (форматный) задний стол 4000 x 560 мм



Цифровая индикация (заказывается вместе с задним столом)

(Цифровое устройство измерения ширины заготовки

Электронное указание размеров для раскроечного стола с ручной настройкой ширины,
Быстрая и точная установка глубины приреза, простое обслуживание
Большой цифровой предел, простое переключение при изменениях
Переключение абсолютного размера на составной размер при нарезании полосами с учетом толщины пильного полотна
Эргономичное расположение всего регулирующего устройства
Возможность сохранения параметров при выключенной машине)



Точная механическая настройка



Лазерная направляющая для точности реза

Технические характеристики и стандартная комплектация

Модель
Основные параметры
Полезная длина пропила, мм
Максимальная высота пропила, мм
Скорость подачи, м/мин
Мощность электродвигателей на подаче, кВт
Частота вращения дисковой пилы, об/мин
Диаметр дисковой пилы, мм
Мощность электродвигателей на фрезерном агрегате
Частота вращения фрезы, об/мин
Мощность электродвигателей на пильном агрегате, кВт
Параметры фрезы, ( внешний х высота х  посадочный), мм
Диаметр аспирации, мм
Рабочее давление в пневмосистеме, бар
Вакуум, Па
LZ 5/2 3050
3050
45
2-25
2,2
10000
200
1,1
10500
2,2
85х50х30
150
6
1780
LZ 5/2 3500
3500
45
2-25
2,2
10000
200
1,1
10500
2,2
85х50х30
150
6
1780
LZ 5/2 4000
4000
45
2-25
2,2
10000
200
1,1
10500
2,2
85х50х30
150
6
1780
