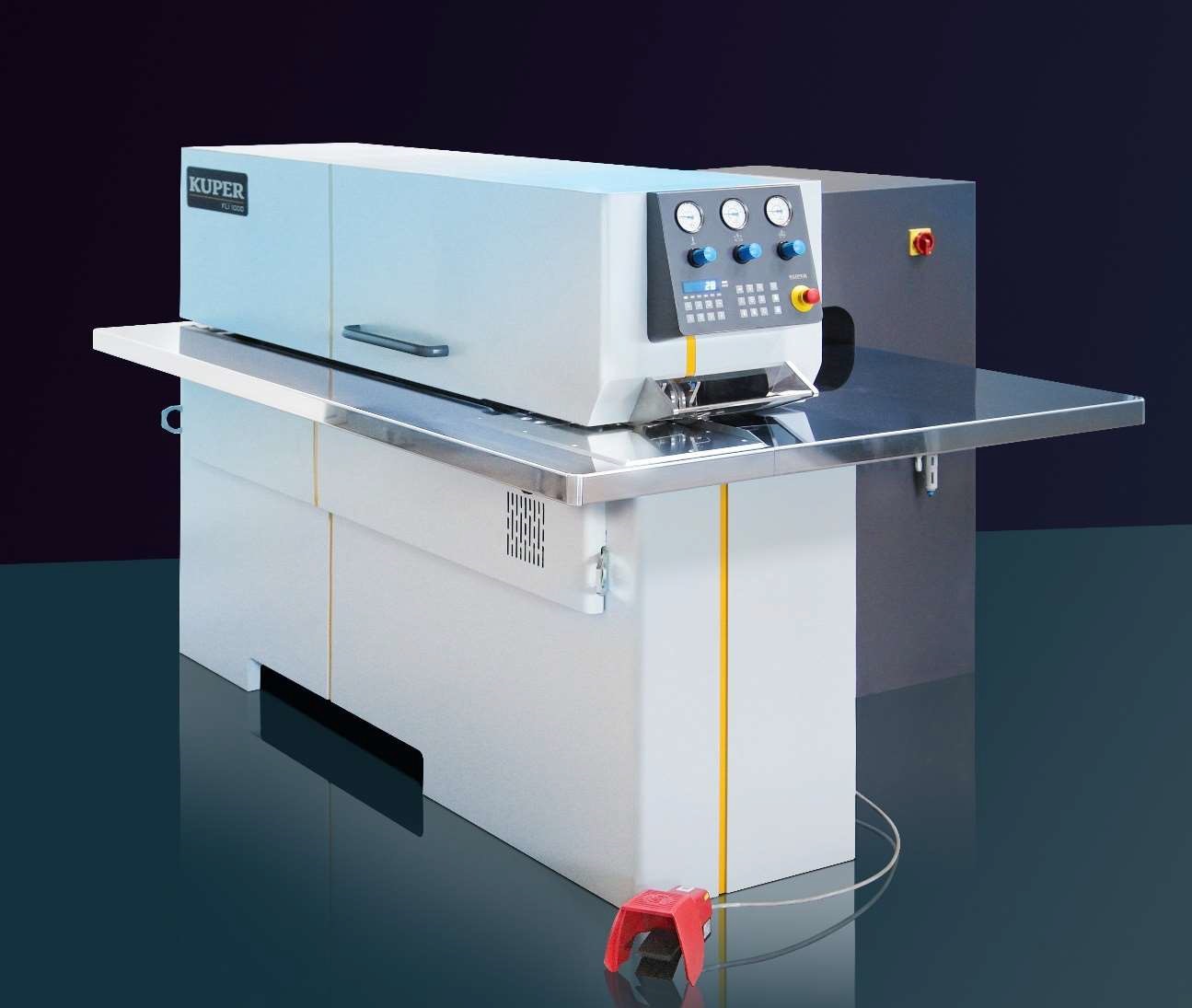

Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000

Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000
Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000
Германия
Основные характеристики

Длина шпона, мм: 300

Ширина полосы шпона, мм: 1000

Толщина полосы шпона, мм: 0,35-2,5

Преимущества
  • инновационная система подачи шпона
  • узкие, покрытые твердым хромом нагревательные элементы, шириной всего 12 мм
  • интеллектуальная, автоматическая система управления энергозатратами
  • прочная стальная конструкция.
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики

Описание технологии

Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000

Этот станок специально разработан для соединения шпона, которым в дальнейшем планируется облицовывать объемные и фрезерованные детали, например, мебельные фасады, филенки дверей, наличники и прочие сложные изделия. Для облицовки плоских деталей, в большинстве случаев, подойдет и простое классическое соединение шпона клеевой нитью, наносимой методом зигзаг.

Станок KUPER FLI 1000 обеспечивает практически идеальное соединение полос шпона как при продольном, так и при поперечном соединении с производительностью до 700 м2 в 8-ми часовую рабочую смену. Прочность соединения настолько высока, что при попытке сломать или порвать получаемую рубашку шпона, разлом происходит по волокнам, а не в месте соединения.

Станок пользуется особенно высоким спросом у изготовителей кухонной мебели и межкомнатных дверей. Популярность станка настолько высока, что, например, только в одном Ульяновске таких станков (предыдущих версий) в настоящее время работает более.

Всего же таких станков в страны СНГ продано более 200 штук.

Принцип работы.

Полоски шпона подаются в станок таким же образом, как и в классических наших «зигзагах», т.е. продольно. Механизм подачи станка включается сразу после ввода в станок левой полосы, как только она прерывает луч оптоэлектронной пары. В одном проходе на кромку полосы шпона встроенным клеенаносящим узлом наносится клей и далее обе полоски подхватываются цепным транспортером и протягиваются через зону нагрева. При этом ленты цепного транспортера расположены под небольшим углом друг к другу таким образом, что в процессе протягивания шпона через зону нагрева происходит их плотное сжимание. Зона нагрева станка составляет 1450 мм и это позволяет, в отличие от конкурентов, склеивать шпон и даже ламели толщиной до 5 мм (!).

Что касается клеенаносящего узла, то это, так же как и цепной транспортер из специального пластика, предмет нашей особой гордости. В процессе постоянной работы над усовершенствованием конструкции станка нашим инженерам удалось добиться идеальной дозировки клея, что позволяет при великолепном качестве и прочности соединения избежать выдавливания излишков клея на поверхность и, соответственно, уменьшить расход клея, а также дальнейшие издержки на его сошлифовывание с поверхности.

Получаемый на выходе из машины шпон готов к применению. При этом качество склейки настолько хорошо, что шпон при изгибе вдоль волокон ломается по волокнам, а не в месте склеивания. Кроме того, при вакуумном прессовании при нагревании клей не расплавляется в отличие от клея ПВА или клеевой нити.

Склеенная таким образом рубашка шпона исключает «пробой» клея на поверхность, что особенно актуально для светлого и тонкого шпона.

Есть и еще одно важное преимущество склеивания таким методом по сравнению с зигзагами. Дело в том, что при прирубке шпона на гильотине, если она не оснащена опцией финишной резки (прифуговки) шпона, которая предлагается только фирмой KUPER, на кромке шпона всегда имеется микрофаска, видимая только при большом увеличении.

Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000

Так это выглядит на схеме:

Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000

А так это выглядит под микроскопом.

Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000

Это ни в коем случае не говорит о плохом качестве гильотины или ножа, а обусловлено лишь физикой процесса. При укладывании шпона клеевой ниткой вниз и учитывая зеркальный принцип подбора рисунка волокон, чтобы получаемый рисунок хорошо смотрелся на панели, получается, что в месте стыка образуется микроскопическая канавка:

Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000

Раньше, когда при лакировании использовались довольно толстые слои лака на это никто не обращал внимание, т.к. толстый слой лака маскировал микроканавку.

Сейчас, когда в мебельных технологиях применяются очень тонкие лаковые покрытия, эта проблема становится актуальной.

При использовании стыкового склеивания карбамидным клеем, эта канавка заполняется клеем, т.е. практически шпаклюется им. Кроме того, шпаклюются и небольшие дефекты прирубки шпона, если таковые имеются, что особенно актуально для России, т.к. в России не очень следят за заточкой ножа гильотины, а иногда попросту не имеют возможности затачивать нож так часто как хотелось бы.

Эту замечательную особенность шва полученного на машине KUPER FLI 1000 давно заметили наши клиенты и с успехом используют ее, добавляя в клей краситель соответствующий цвету шпона.

Таким образом, даже при облицовке плоских поверхностей данная технология ребросклеивания дает более качественное соединение, близкое к идеальному. Этим объясняется интерес к данным машинам не только у мебельщиков, но и у дверников.

Техническое описание станка

Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000

Ребросклеивающий станок со встроенным клеенаносящим узлом для стыкового соединения шпона толщиной от 0,25 до 5,0* мм.

Инновационная система подачи шпона с совершенно новым решением механизма компенсации разнотолщинности шпона гарантирует превосходное и плотное его стягивает по всей длине без пропусков. Старт подачи включается автоматически световым сенсором или, опционно, оператором посредством ножной педали.

Новая конструкция клеенамазывающего узла с опционно предлагаемым встроенным устройством охлаждения клея гарантирует прецизионное нанесение клея. Почти горизонтальное расположение клеенаносящего диска в комбинации с точной дозировкой клея обеспечивает превосходное качество стыка.

Соединение шпона с заранее нанесенным клеем тоже возможно.

Не требующие смазки пластиковые цепи подачи станка, не проводящие тепло, гарантируют великолепную и аккуратную транспортировку шпона через станок без причинения механических повреждений шпону.

Удобная панель управления, которой можно управлять даже в перчатках, отображает все рабочие параметры и значительно сокращает время на подготовку станка к работе. Все установленные параметры можно сохранять в памяти машины.

Интеллектуальная система управления нагревом в рабочем цикле и в режиме ожидания продлевает срок службы компонентов станка.

Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000

Особенности станка:

  • Инновационная  система  подачи  шпона  с  совершенно  новым  решением  механизма компенсации разнотолщинности шпона.
  • Не требующие смазки высокоэффективные пластиковые цепи подачи.
  • Узкие, покрытые твердым хромом нагревательные элементы, шириной всего 12 мм.
  • Максимальная доступность ко всем узлам станка.
  • Минимальные усилия для чистки и ухода за станком.
  • Интеллектуальная,  автоматическая  система  управления  энергозатратами  в  рабочем режиме и режиме ожидания.
  • Удобная панель управления с тактильными сигналами обратной связи и памятью для сохранения параметров.
  • Встроенный агрегат нанесения клея.
  • Прочная стальная конструкция.
  • Стойкая покраска.

Опции по запросу

Ребросклеивающий станок для стыкового соединения шпона KUPER FLI 1000

ПАКЕТ ОПЦИЙ ДЛЯ РАБОТЫ С ТОНКИМ ШПОНОМ ТОЛЩИНОЙ ОТ 0,25 ММ*

* зависит от породы и характеристик древесины.



ПАКЕТ ОПЦИЙ ДЛЯ РАБОТЫ С ТОЛСТЫМ ШПОНОМ, ТОЛЩИНОЙ ДО 5,0 ММ*

* зависит от породы и характеристик древесины.



УСТРОЙСТВО ОБДУВА ЗОНЫ КЛЕЕНАНЕСЕНИЯ (ОЧИСТКА ОБДУВОМ) Н



УСТРОЙСТВО ПОДАЧИ ШПОНА ПОД УГЛОМ



СЧЕТЧИК ПОГОННЫХ МЕТРОВ (БЕСКОНТАКТНЫЙ)



Технические характеристики

Основные характеристики
Рабочая ширина, мм 100
Толщина полосы шпона (в зависимости от со-стояния шпона), мм ок. 0,35 – 2,5 мм, опционно от 0,25 мм опционно до 5,0 мм
Длина шпона минимальная, мм ок. 300 мм
Ширина полосы шпонам, мм мин. 40
Скорость подачи, м/мин 12-55
Зона нагрева, мм 1450
Ширина зоны нагрева, мм 12
Температура нагрева, °С 200
Установленная мощность, кВт 6,9
Расход сжатого воздуха, л/мин 5
Вес нетто, кг 1500
