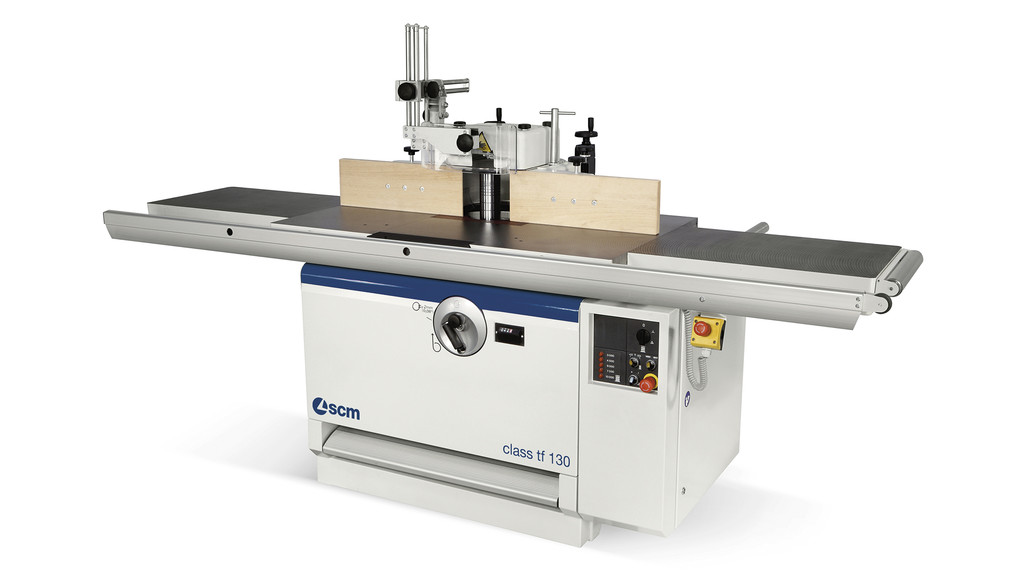

Фрезерный станок class tf 130

Италия
Основные характеристики

Высота фрезерного шпинделя, мм: 180

Диаметр фрез (профилирование), мм: 250

Диаметр фрез (шипорезание), мм: 300(350)

Наклон шпинделя: нет

Мощность шпинделя, кВт: 7

Алюминиевая каретка: нет

Чугунная каретка: опция

Масса станка, кг: 731

Преимущества
  • простота и надёжность
  • точность и надежность
  • максимальная быстрота и простота наладки
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 1

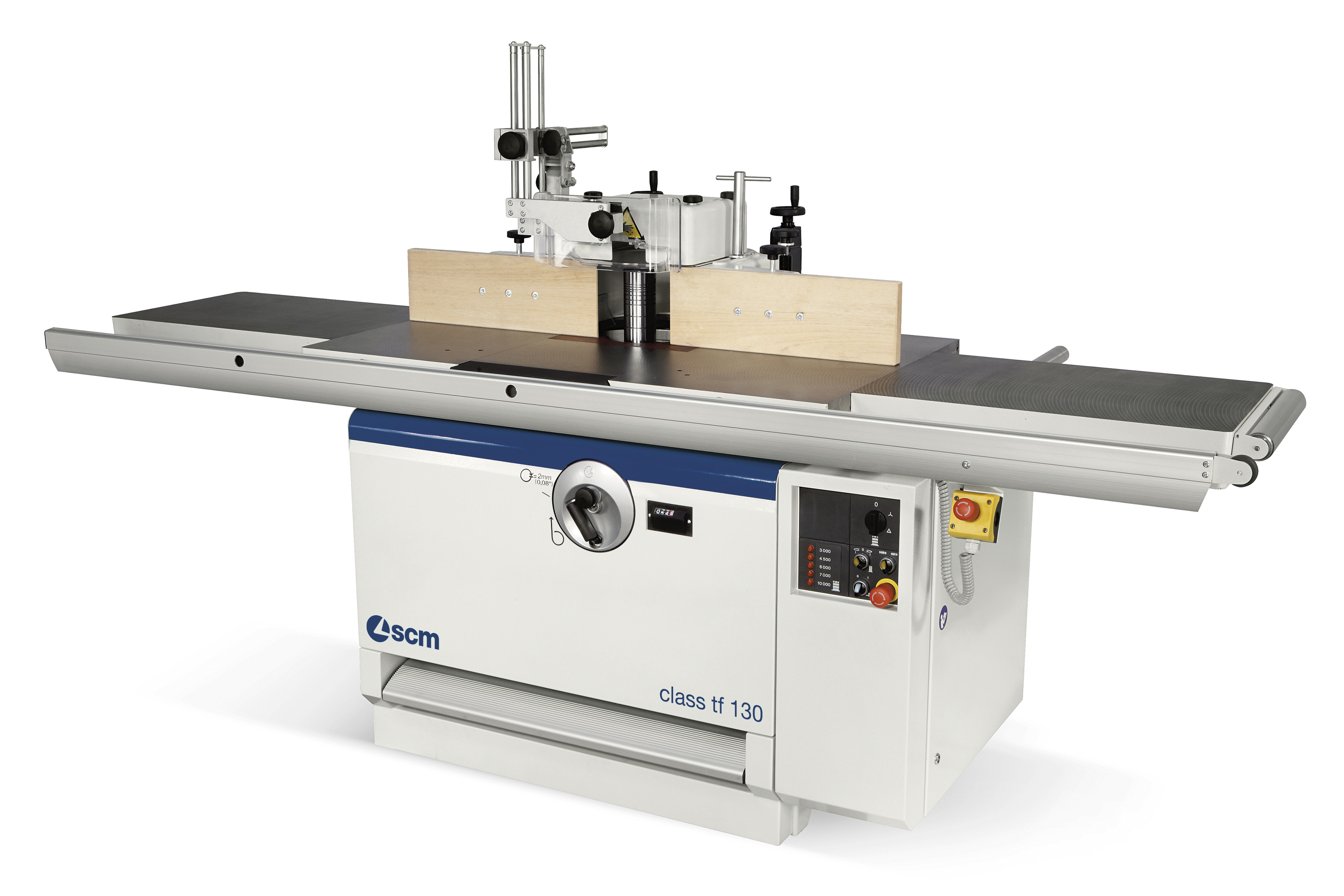

Фрезерный станок class tf 130

Лучший ответ на любой запрос.

Профессиональная и достаточная ручная версия станка.

Технологические устройства в электронной версии гарантируют экономию времени при переоснастке станка, безопасность и легкость в использовании.

Основные технические особенности

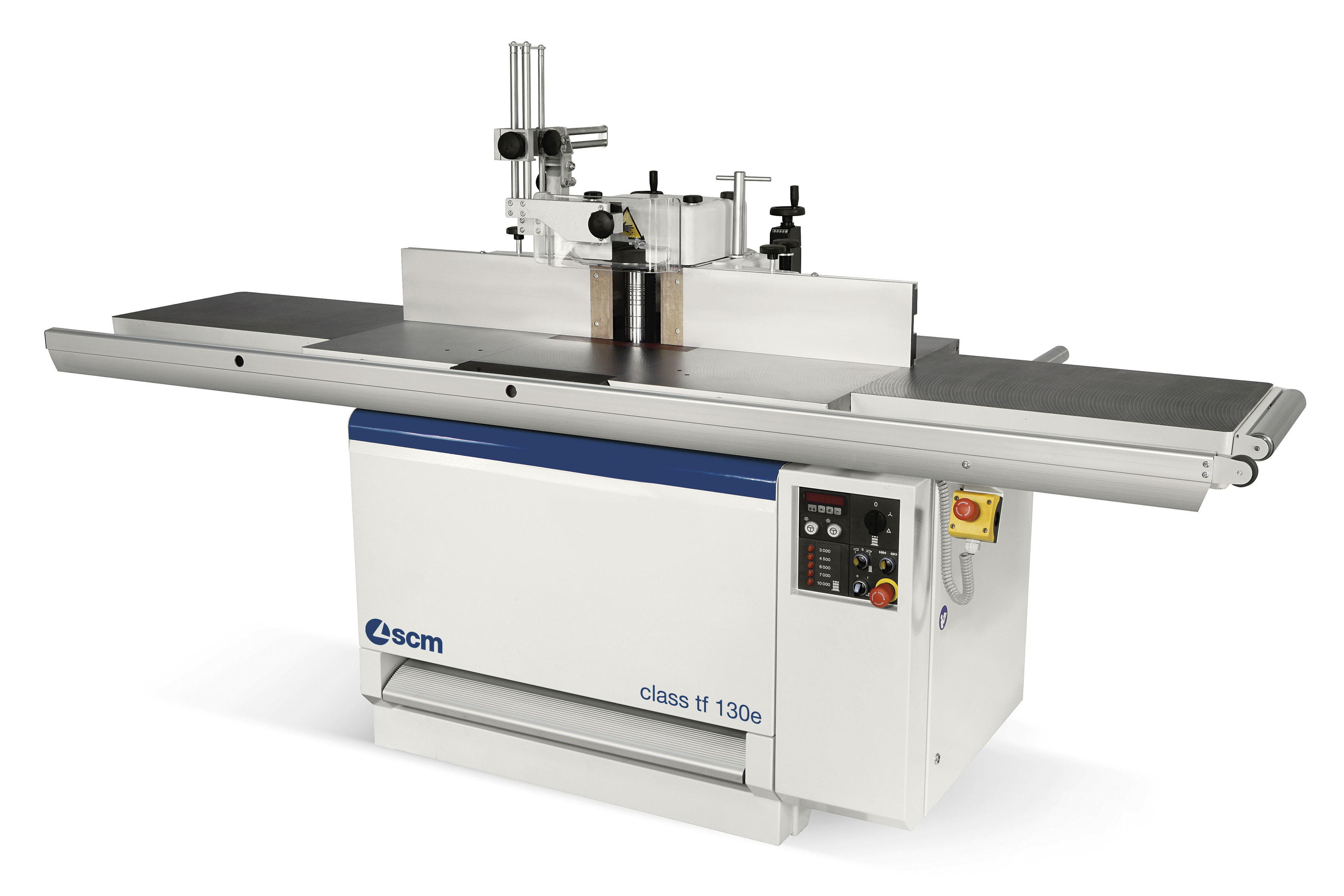

Фрезерный станок class tf 130

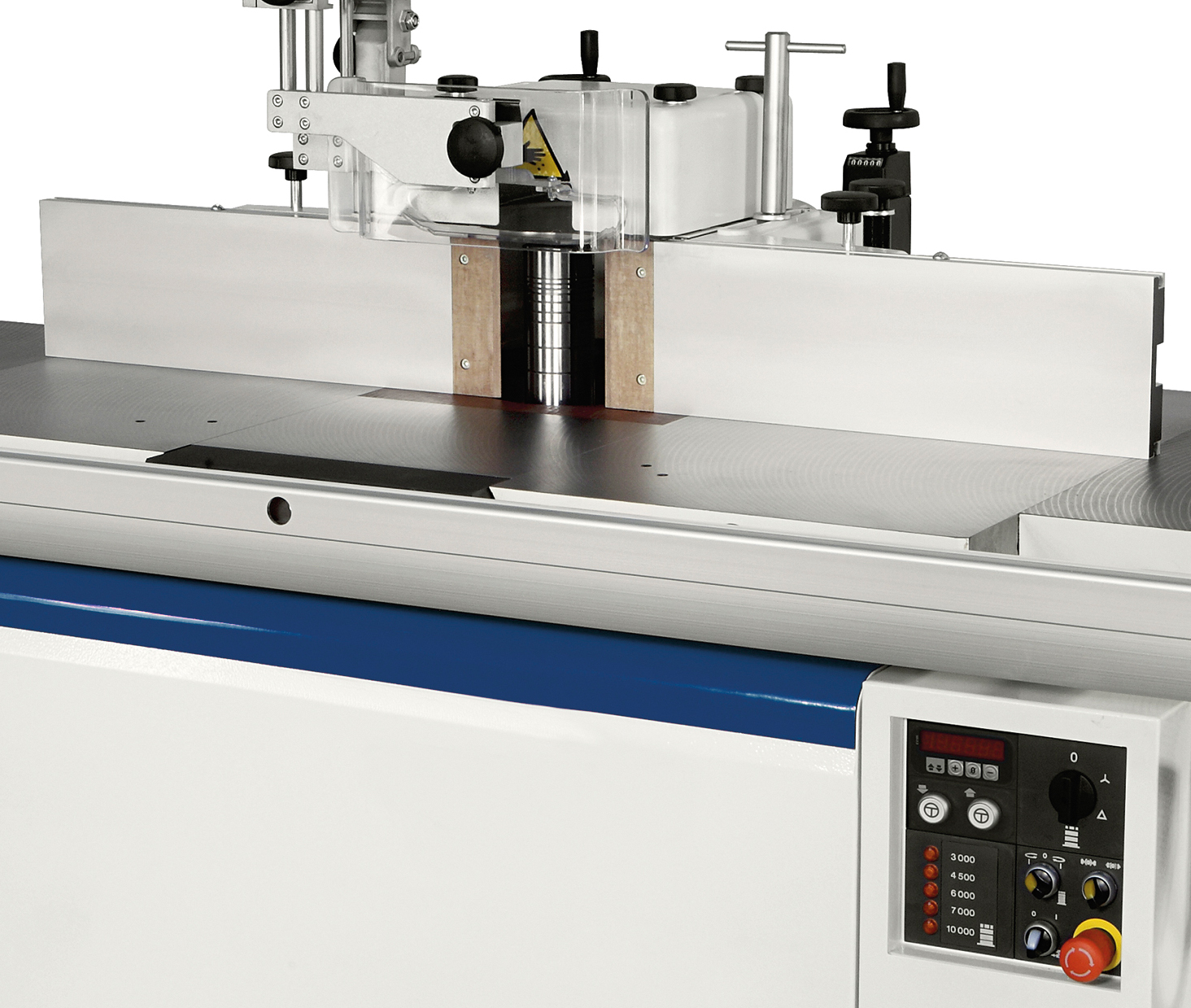

Простота и надёжность благодаря электроприводу подъёма/опускания шпинделя с цифровым электронным дисплеем на лицевой части станка, что экономит время настройки станка.

Фрезерный станок class tf 130

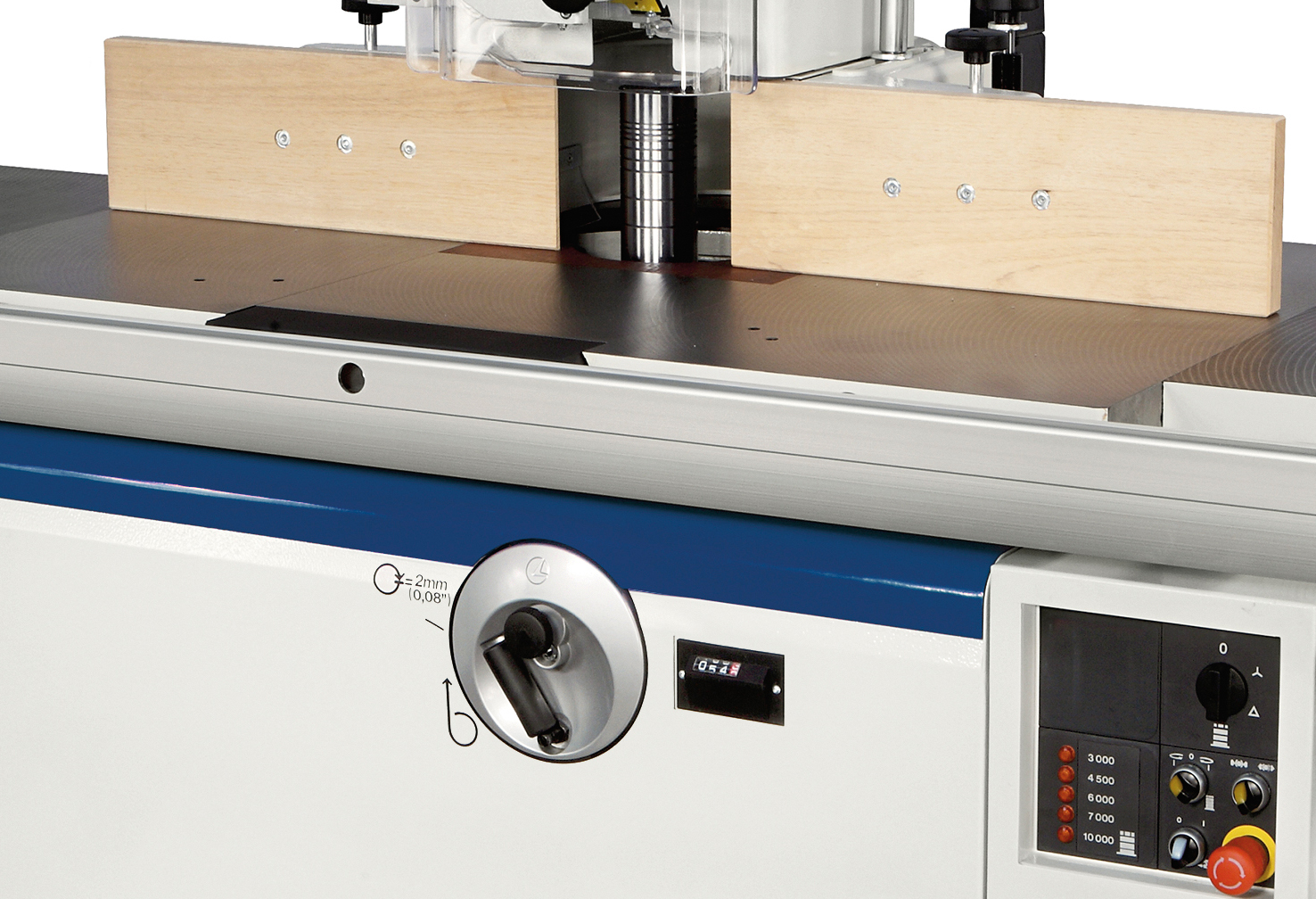

Точность и надежностьОператор с легкостью регулирует каждое перемещение при помощи маховиков с механическими дисплеями положения, находящимися на передней части станка.

Фрезерный станок class tf 130

Максимальная быстрота и простота наладки. С помощью линейки фрезера с механической настройкой больше нет необходимости производить пробные операции благодаря цифровым индикаторам, которые обеспечивают точность позиционирования до 0,1 мм.

Дополнительные опции по запросу

Фрезерный станок class tf 130

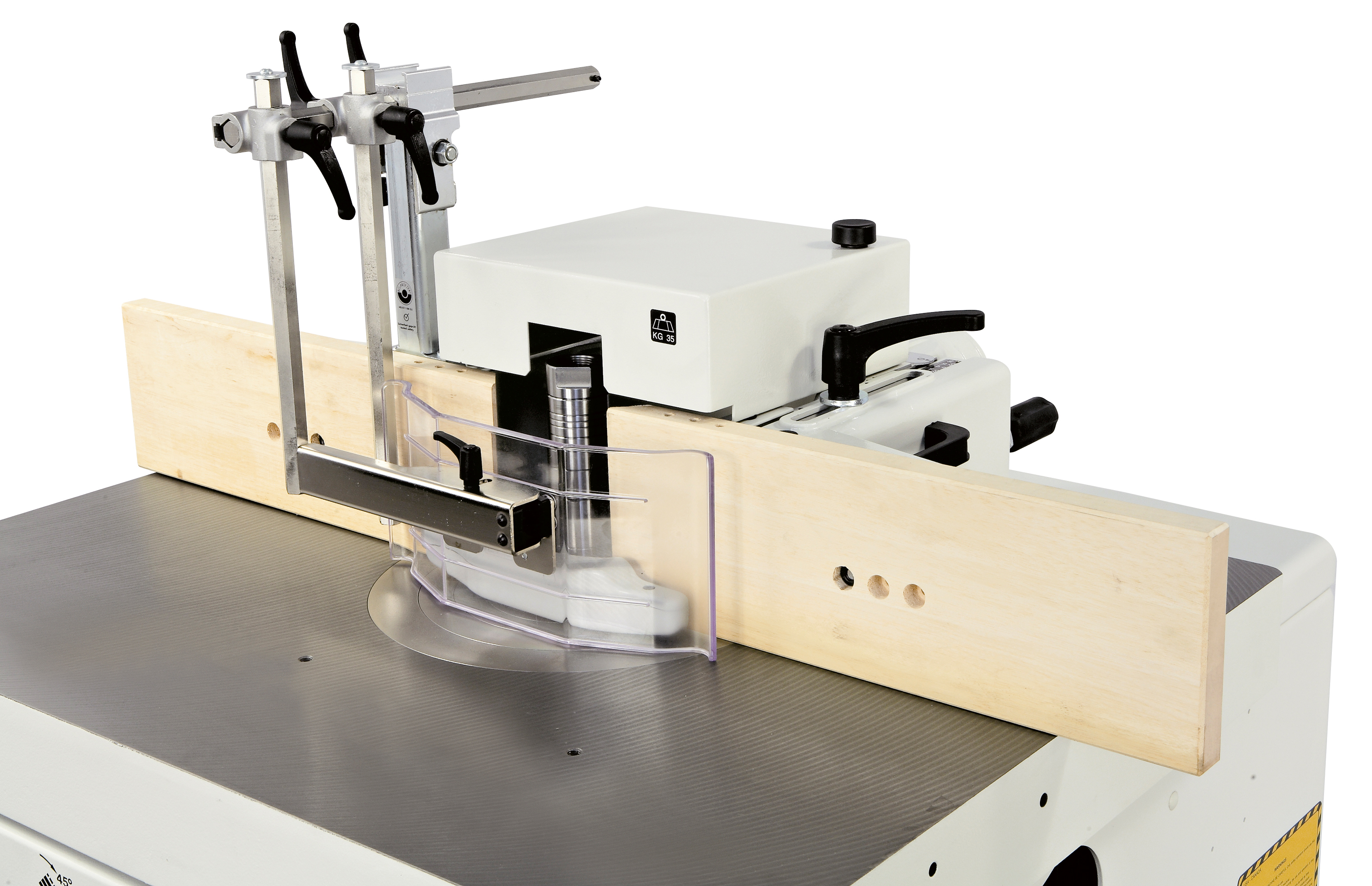

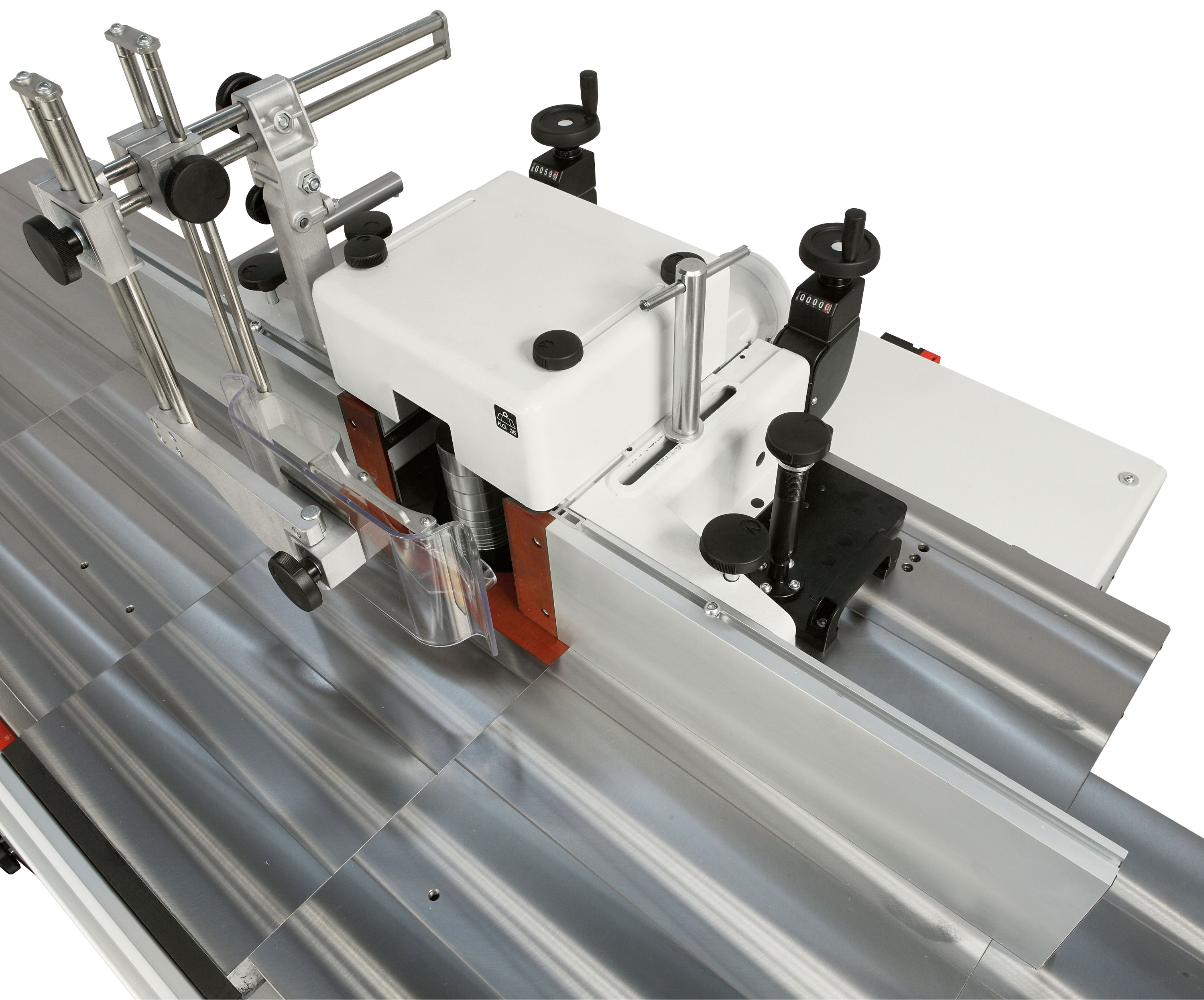

Направляющие линейки с механическими регулировками



Направляющие линейки с линейной регулировкой рукоятками, расположенными на лицевой сторона станка.

  • общее перемещение одновременно обеих линеек в зависимости от диаметра инструмента;
  • настройка линейки на входе (уровень съема);
  • механический индикатор регулировки;
  • деревянные линейки (щечки) с соединительной вставкой;
  • 250 мм – макс. диаметр инструмента.

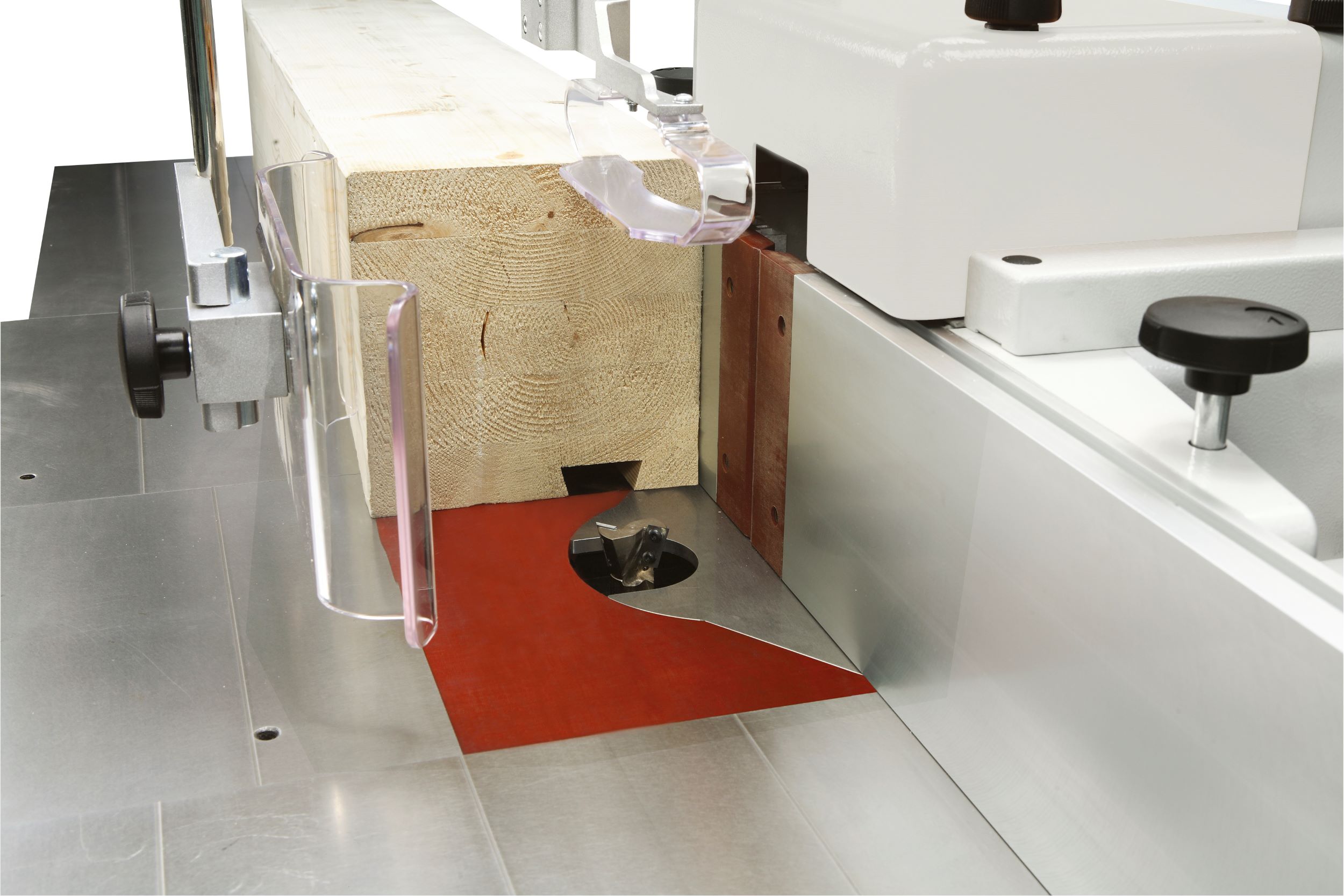

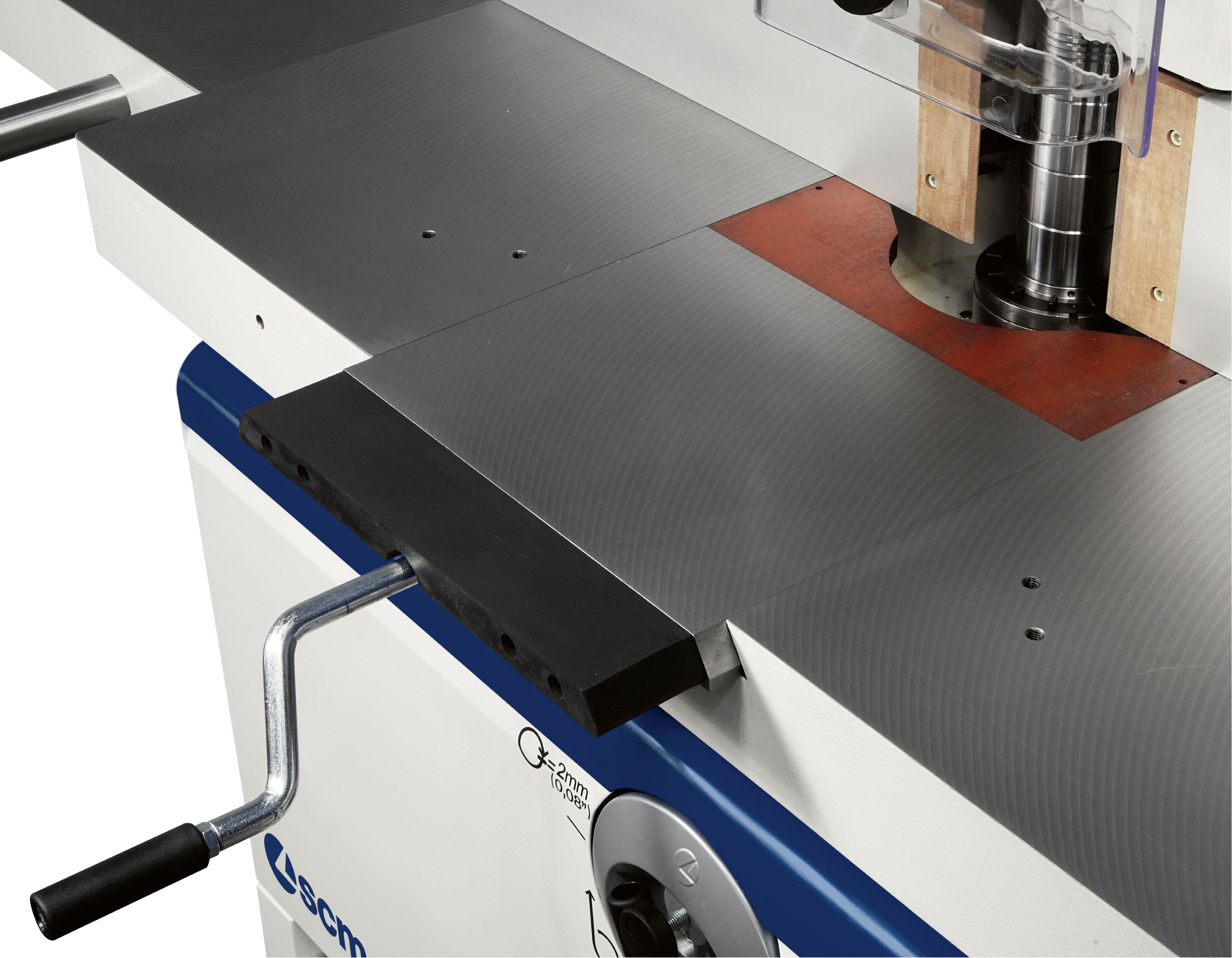

Секционный стол FAST вместо колец на столе

Для оптимального выставления рабочей поверхности под фрезой. Регулировка с внешней стороны станка.



Верхняя подвижная панель управления

Удобна для работы оператора.

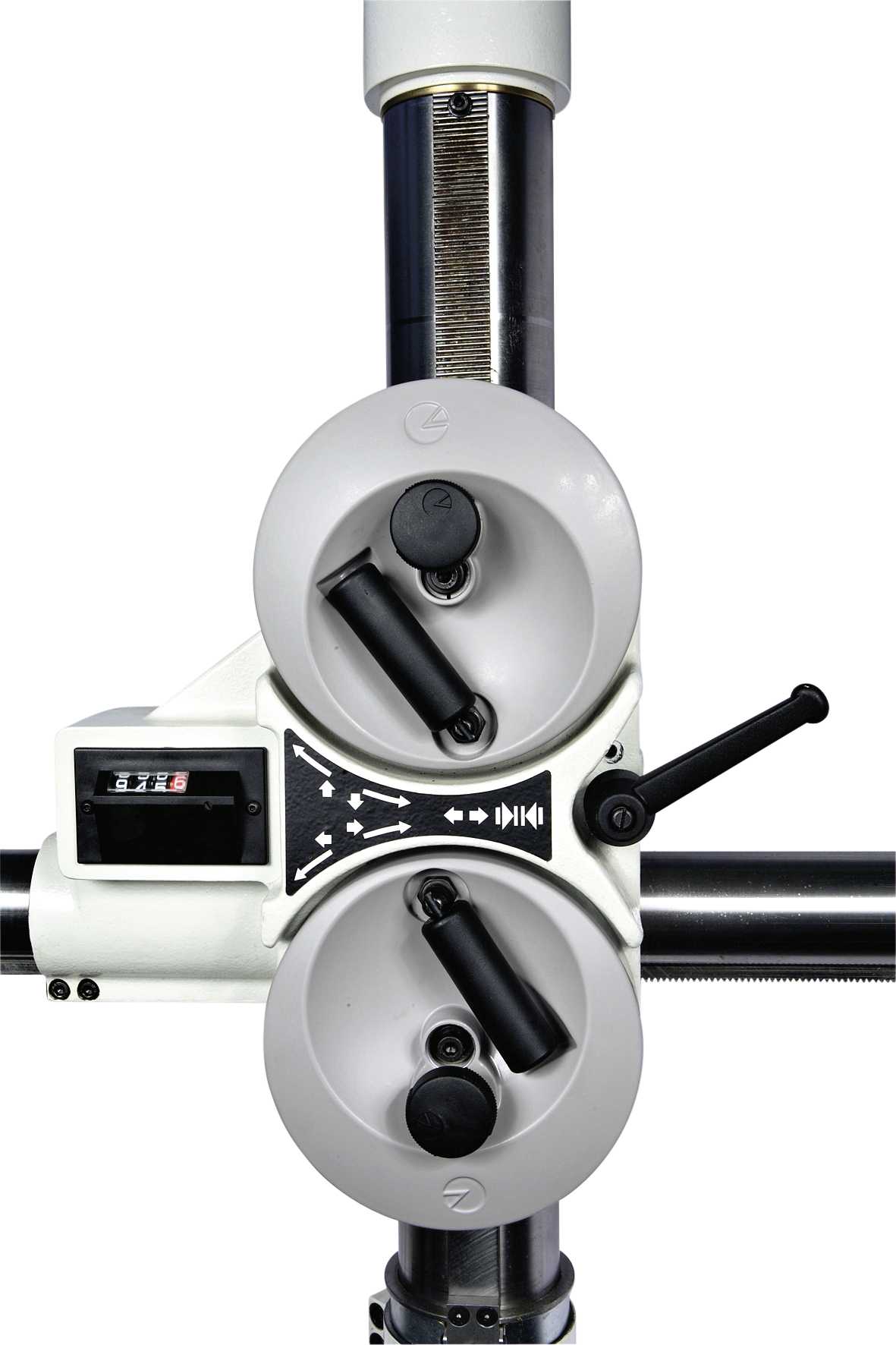

Горизонтальный и вертикальный суппорт для автоподатчика с ручной настройкой

Вертикальная регулировка относительно толщины заготовки и механическим счетчиком положения. Горизонтальная регулировка относительно диаметра инструмента.

Устройство установлено на опорной колонне подвижной панели управления и позволяет с легкостью уводить податчик из работы с рабочего стола.

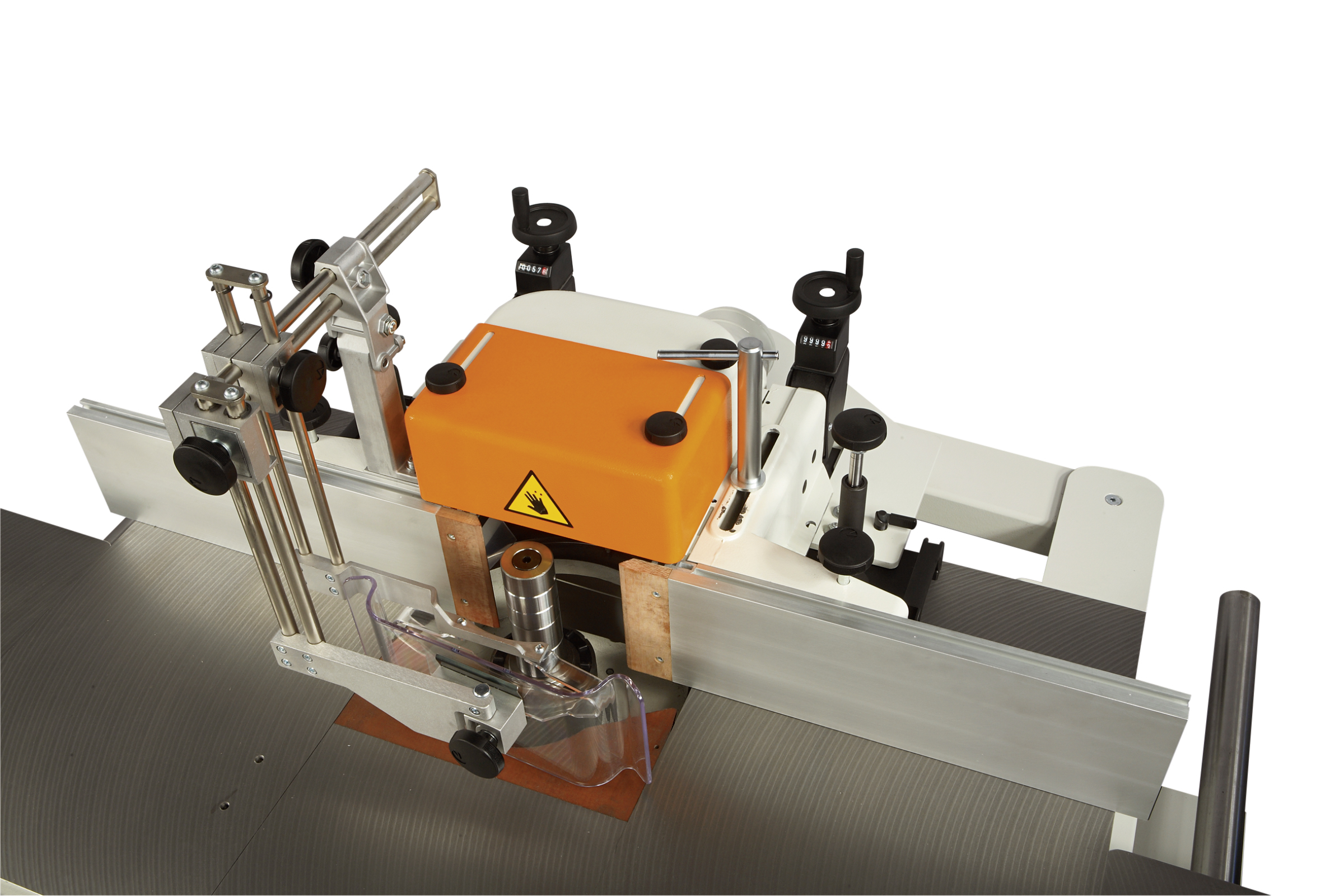

Направляющие линейки Flex с ручной регулировкой

Направляющие линейки с линейной регулировкой рукоятками, расположенными на лицевой сторона станка.

  • общее перемещение одновременно обеих линеек в зависимости от диаметра инструмента;
  • настройка линейки на входе (уровень съема);
  • механический индикатор регулировки;
  • деревянные линейки (щечки) с соединительной вставкой;
  • 250 мм – макс. диаметр инструмента;

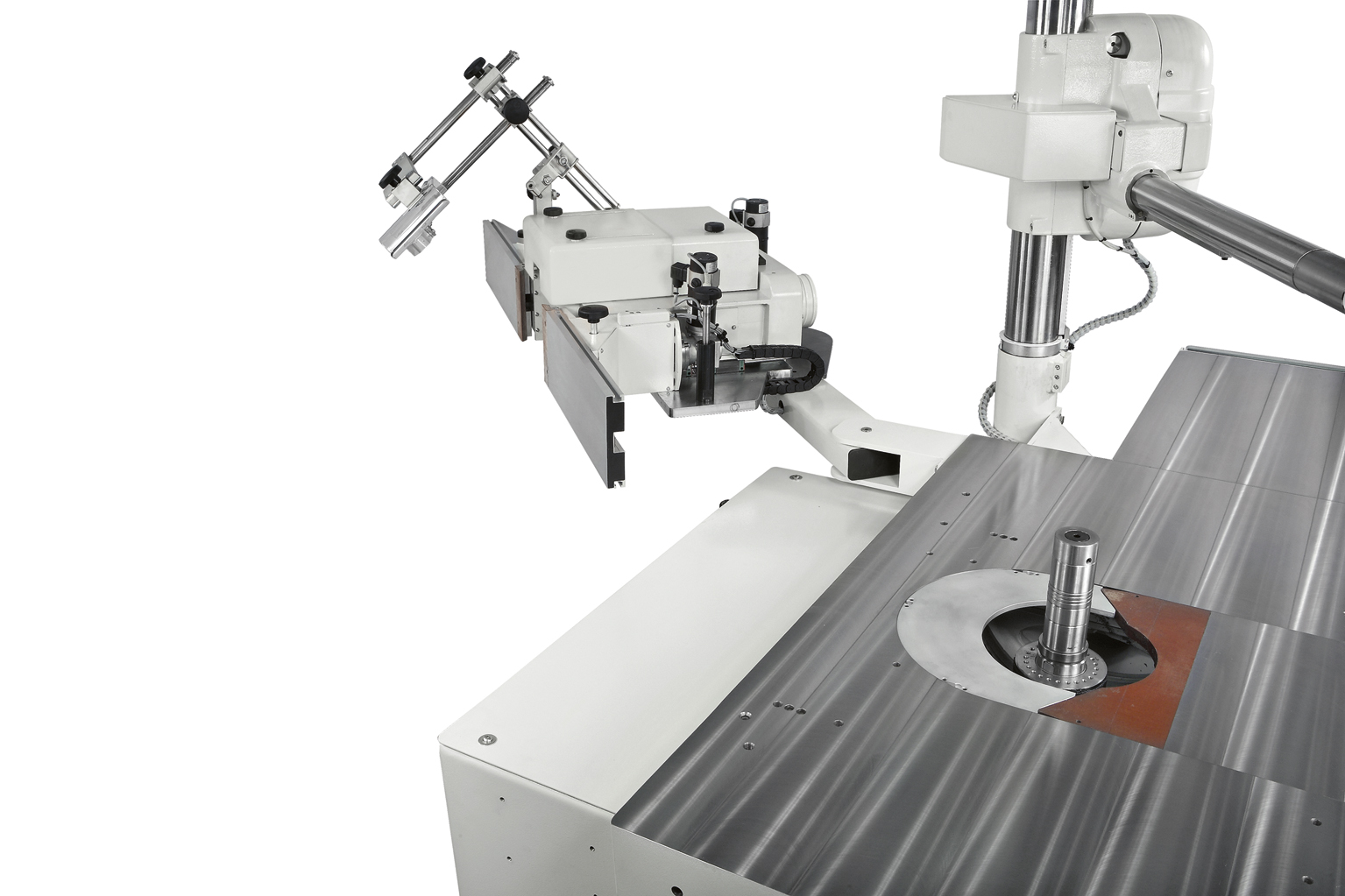

  • система Flex для легкого отвода линеек с рабочего стола.



Алюминиевые щечки вместо деревянных для направляющей линейки

с промежуточными планками

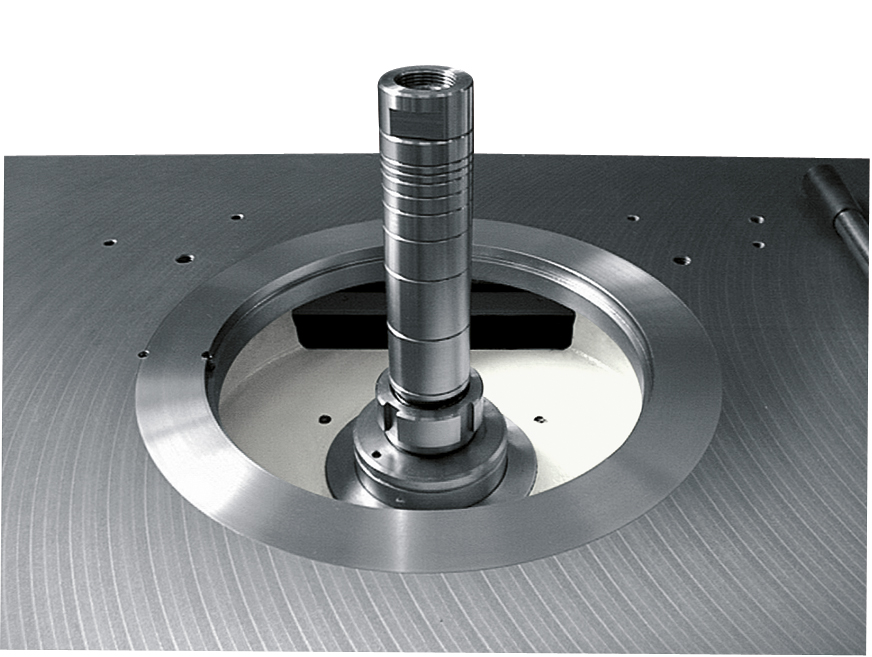

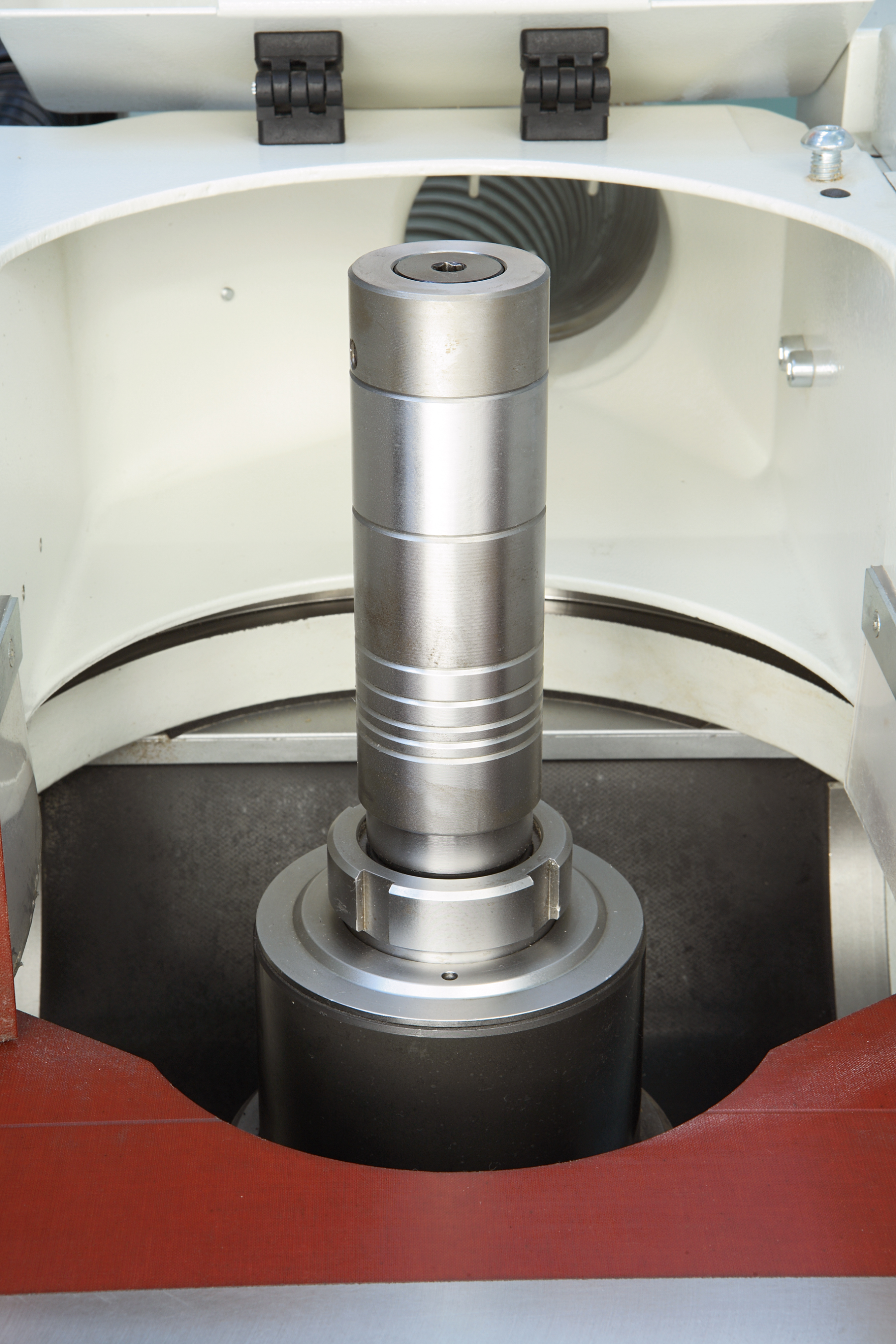

Сменный шпиндель MK5

включает в себя предустановку для системы быстрого зажима инструмента T-SET



Запасной шпиндель (для MK5 заменяемого шпинделя)



MK5 цанговый сменный шпиндель правый в комплекте с кольцами и проставками



MK5 цанговый сменный шпиндель левый в комплекте с кольцами и проставками

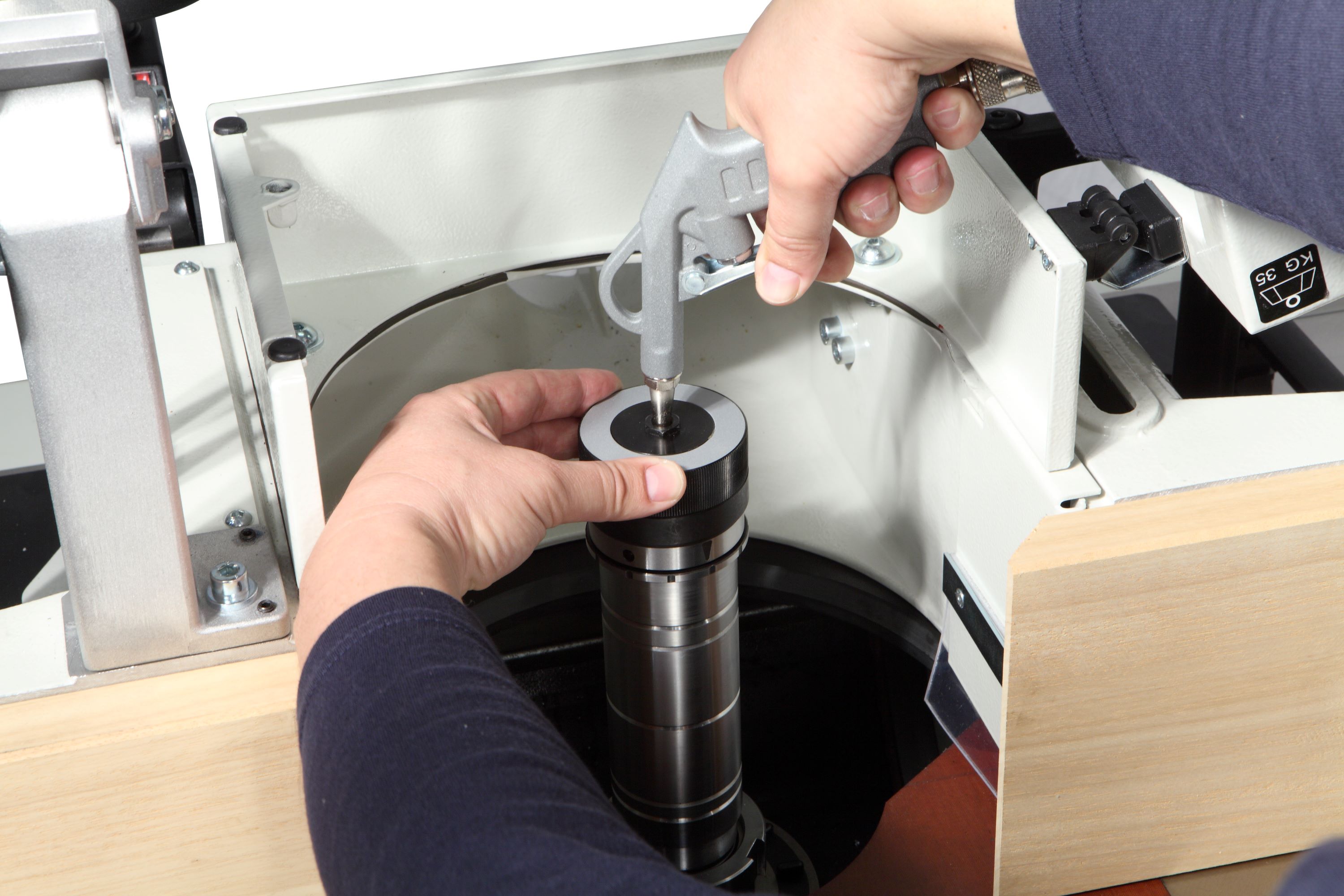

Система быстрого зажима инструмента T-SET

Простой пневмопистолет, обеспечивающий зажатие и разжатие инструмента.
Примечание:

  • опция доступна только с заменяемым шпинделем MK5;
  • система T-SET соответствует строго одному диаметру. При заказе нескольких заменяемых шпинделей разного диаметра надо заказывать то же количество T-SET, сколько самих диаметров.

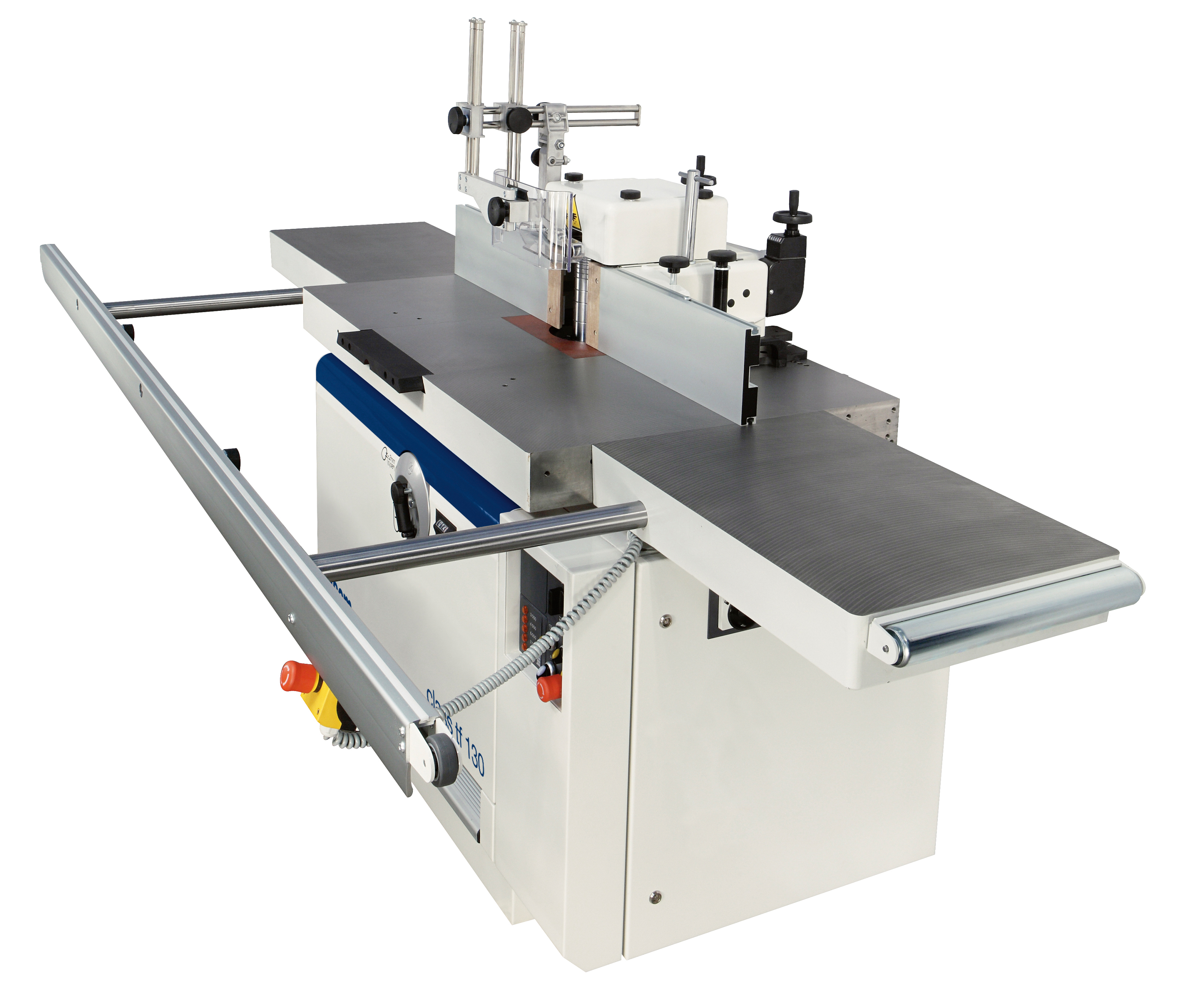

Вариант исполнения "LL" с двумя чугунными удлинениями для профилирования

Состав:

  • правое и левое чугунное удлинение стола (общая длина стола 2500 мм);
  • выдвижная фронтальная опора;
  • кнопка аварийной остановки.

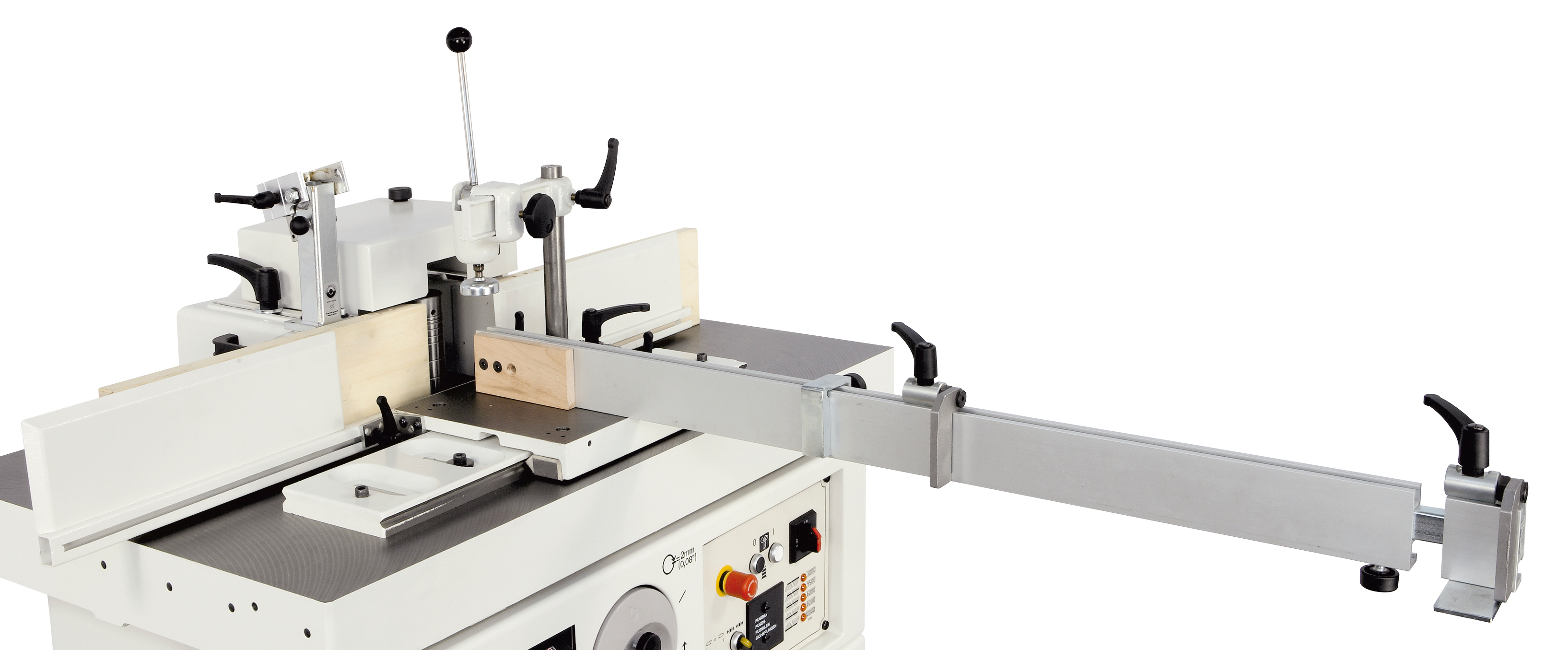

Каретка на неподвижном столе для нарезки малых шипов

В комплекте: угловая линейка +/- 60 с упорами, с телескопическим удлинением и эксцентриковым прижимом; максимальный диаметр инструмента при использовании стандартной линейки для профилирования – 250 мм.

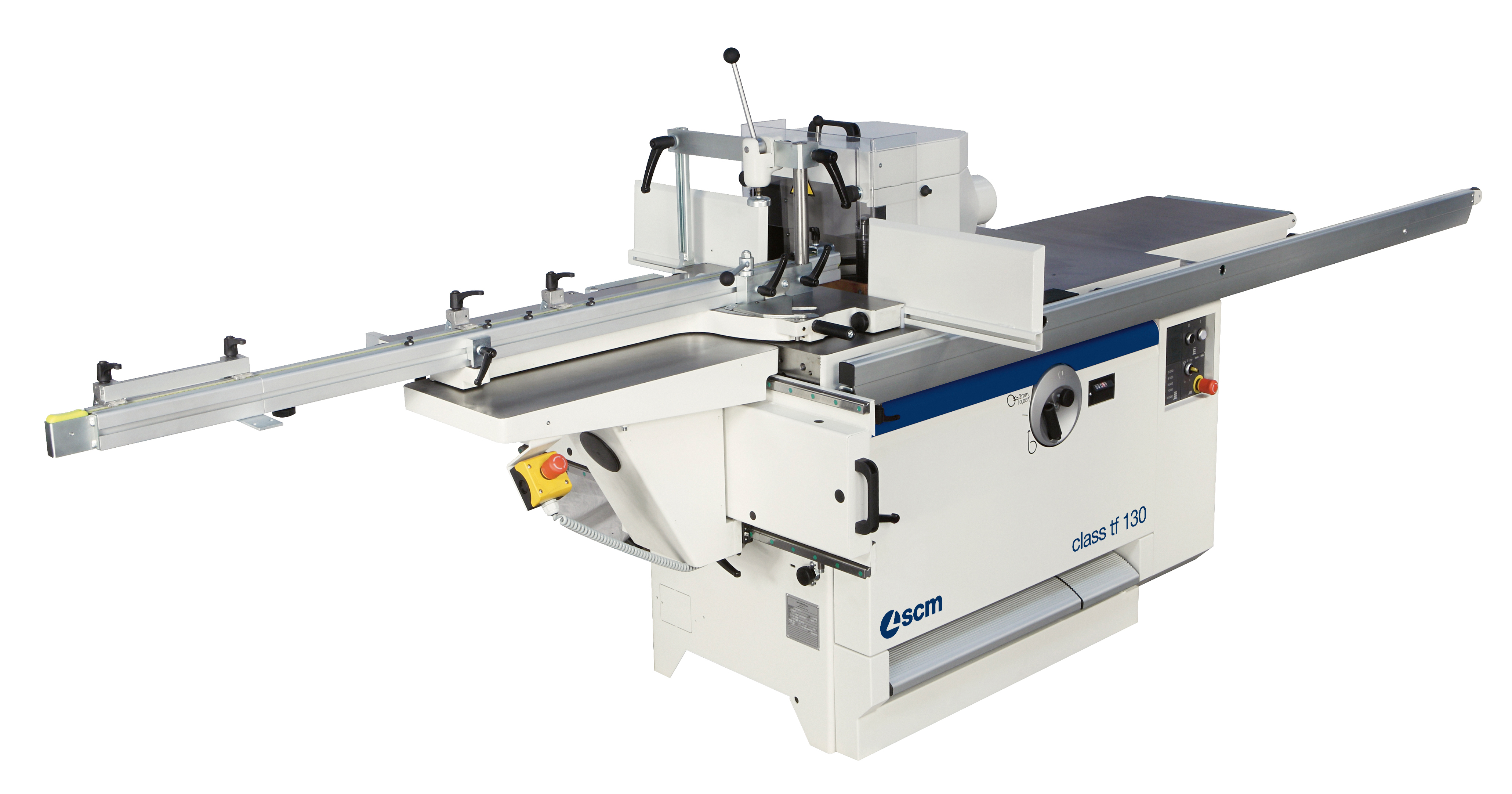

Компоновка "TL" с шипорезной кареткой (CE)

Состав:

  • каретка с ручной подачей;
  • эксцентриковый прижим;
  • телескопическая поворотная направляющая линейка с 4 упорами задания длины детали;
  • антискольное приспособление (6 профилей) с базовым упором на направляющей линейке;
  • правое удлинение стола с регулируемой фронтальной опорной балкой (расширением);
  • ограждение для шипорезных работ с патрубком аспирации:
  • для шпинделей от 30 до 35 мм максимальный диаметр инструмента 300 мм
  • для шпинделей от 40 до 50 мм максимальный диаметр инструмента 350 мм,
  • кнопка аварийной остановки;
  • щиток для защиты рук оператора;
  • концевые выключатели ограничения скорости 3000/4500 об/мин при шипорезании.


Примечание:

  • данная опция – только для станка с вариантом исполнения CE;
  • доступна только вместе с направляющими линейками с регулировками при помощи рукоятки или, как альтернатива, с направляющими линейками "Flex";
  • при заказе данной опции: минимальная мощность электродвигателя должна быть 7 кВт.





Вариант станка TL для шипорезания и профилирования (вариант с электрической защитой и для США/Канады).

Состав:

  • каретка с ручной подачей;
  • эксцентриковый прижим;
  • телескопическая поворотная направляющая линейка с 4 упорами задания длины детали;
  • антискольное приспособление (6 профилей) с базовым упором на направляющей линейке;
  • правое удлинение стола с регулируемой фронтальной опорной балкой (расширением);
  • ограждение для шипорезных работ с патрубком аспирации;
  • максимальный диаметр инструмента 300 мм;

* для варианта США/Канада с быстрой сменой инструмента

  • максимальный диаметр инструмента 350 мм;
  • кнопка аварийной остановки.

Примечание:

  • данная опция недоступна для станков с вариантом исполнения CE;
  • минимальная мощность основного электродвигателя – 7 кВт.

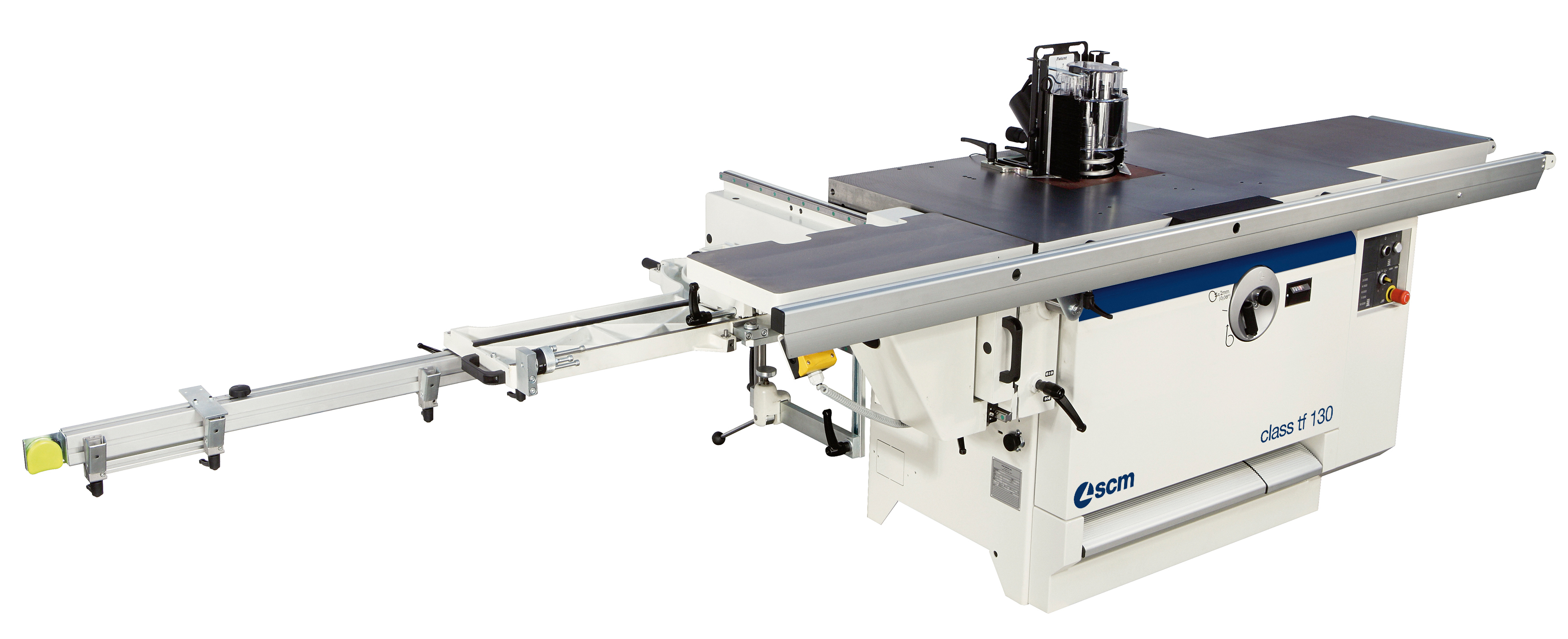

Вариант станка PRO-10 TL для шипорезания и профилирования

В комплекте:

  • ручная шипорезная каретка с перемещением по ТНК-направляющим. Может быть легко снята с рабочего стола;
  • телескопическая поворотная +45°/-45° направляющая линейка с 4 упорами задания длины детали;
  • антискольное приспособление (6 профилей) с базовым упором на направляющей линейке;
  • правое удлинение стола с регулируемой фронтальной опорной балкой (расширением);
  • ограждение для шипорезных работ с патрубком аспирации;
  • для шпинделей с быстрой заменой максимальный диаметр инструмента 300 мм;
  • для шпинделей от 30 до 35 мм максимальный диаметр инструмента 300 мм;
  • для шпинделей от 40 до 50 мм максимальный диаметр инструмента 350 мм;
  • кнопка аварийной остановки;
  • щиток для защиты рук оператора;
  • концевые выключатели ограничения скорости 3000/4500 об/мин при шипорезании (только в исполнении СЕ).


Примечание:

  • доступна только вместе с направляющими линейками с регулировками при помощи рукоятки или, как альтернатива, с направляющими линейками "Flex";
  • обязательно необходимо выбирать опцию ИНВЕРТОР или комплектации М-Е, Н-Е, Н-Е Plus для модели TF5.



Автоматический запуск «звезда-треугольник» (для варианта станка с электрической защитой и США/Канада)



Двигатель мощностью 9кВт 50Гц

с автоматическим запуском по схеме звезда-треугольник:

9кВт 12л.с. 50Гц (11кВт 15л.с. 60Гц)

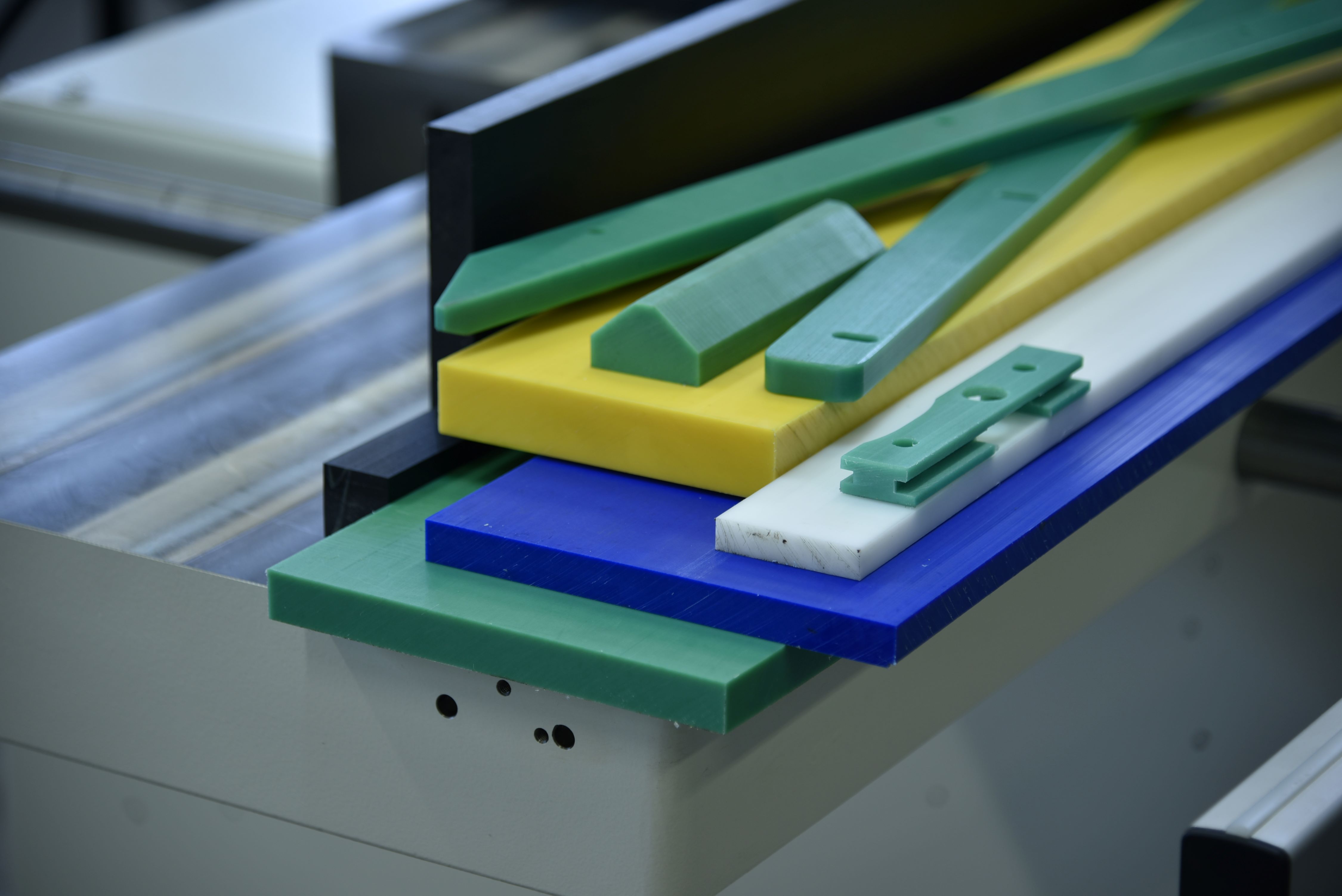

Конфигурация для обработки современных материалов

Комплектация делает станок подходящим для обработки пробки, жесткой резины, пластика или ламинированной фанеры.

Металл и плиты на основе цемента ИСКЛЮЧЕНЫ!

Устройство включает дополнительные системы очистки направляющих каретки.

ПРИМЕЧАНИЕ: Для материалов, не вошедших в перечень

Из-за больших различий в свойствах недревесных материалов, дабы предотвратить возможные неприятности настоятельно рекомендуется посылать в SCM образцы заготовок для проведения тестов.

ВНИМАНИЕ:

Обязательно следует использовать аспирационную систему со стружкоуловителем дабы предотвратить повреждения самой аспирации.

Тип материала строго определяет комплектацию станка подходящим инструментом, свяжитесь со своим поставщиком.

Рекомендуемые опции:

  • "EASY TOP" версия (TI 5, TF 5 L’invincibile);
  • кронштейны автоподатчика с регулировкой по вертикали и горизонтали (TI 7, TI 5, TF 5 L’invincibile и TF 130, TF 130 E, TI 145 EP class);
  • стойка автоподатчика с инвертором (TI 7, TI 5, TF 5 L’invincibile);
  • автоподатчик FEED.

Технические характеристики

Основные характеристики
Габариты рабочего стола ,мм 1200x730
Угол наклона шпинделя нет
Высота фрезерного шпинделя в соответствии с нормами C.E. диаметром 30-35 (40-50),мм 140 (180)
Высота фрезерного шпинделя без нормам C.E. диаметром 30-35 (40-50) 180 (180)
Выступ основания шпинделя над столом, мм 52
Выступ основания вала над столом со сменным шпинделем, мм 92
Скорость вращения шпинделя, об/мин 3000/4500/6000/7000/10.000
Максимальные размеры инструмента с кольцами, убирающегося под стол (с секционным столом Fast), мм 320x85 (300x85)
Перемещение направляющих линеек с механической регулировкой (позиционирование относительно оси вала), мм 125 (от -125 до +125 со шпинделем MK5)
Система FLEX ONE (позиционирование относительно оси вала) нет
Мощность двигателя, кВт 7 кВт 50Hz 8 кВт 60Hz
Диаметр патрубков аспирации на кожухе, мм 120
Диаметр патрубков аспирации на станине, мм 120
Скорость воздуха аспирационной системы, м/с 20
Потребление воздуха аспирационной системой, м3/ч 1700
