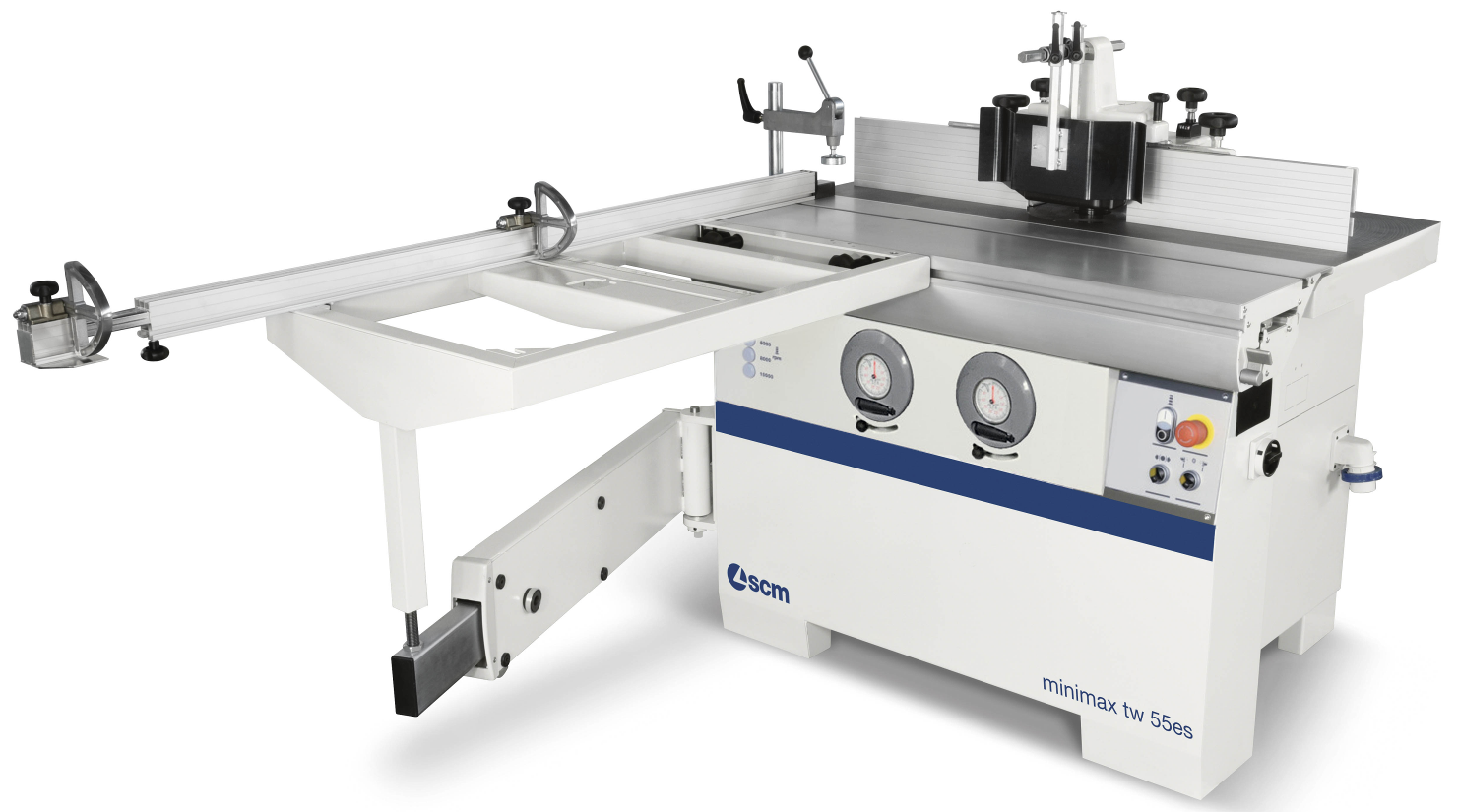

Фрезерный станок TW 55ES MAXI (c наклонным шпинделем)
Диаметр шпинделя, мм: 30
Максимальная полезная длина шпинделя, мм: 90
Мощность двигателя, кВт: 5
TW 55ES
Фрезерный станок с кареткой и наклоняемым шпинделем, оснащенный:
- электрическими защитными устройствами;
- аварийными кнопками.
R0.21.86 комплектация станка:
Регулировка положения фрезерного узла производится при помощи маховичков, расположенных с фронтальной стороны станка.
Каретка из анодированного алюминия (размеры: 360 x 1200 мм) перемещающаяся по закаленным шлифованным направляющим повышенной точности, закрепленных механическим вальцеванием.
Реверс вращения фрезерного шпинделя.
Отображение скорости вращения фрезерного шпинделя на светодиодном индикаторе.
Регулируемая фрезерная направляющая линейка с засечками для быстрого позиционирования и индикатором положения для микрометрической регулировки.
Устройство для угловых резов с двумя перекидными упорами.
Индикация вертикального положения фрезерного узла на маховичке.
Фрезерная направляющая линейка с тремя степенями регули-ровки (наиб. диаметр инструмента 240 мм)
Рамный стол (размеры: 1200 x 650 мм) в комплекте:
Наклоняемый фрезерный узел 90° ÷ 45°
Технические характеристики
Диаметр шпинделя (шпиндель заменяемый), мм | 30 |
Максимальная полезная длина шпинделя, мм | 90 |
Скорость вращения вала, об/мин | 3500/6000/8000/10.000 |
Максимальный диаметр профилирующего инструмента, мм | 210 |
Максимальный диаметр фрез, утапливаемых под рабочий стол при 90° | 240 |
Мощность двигателя, кВт | 5 |
Диаметр аспирационных патрубков, мм | 120 |
Транспортные размеры, мм | 1960 х 1150 х 1140 |
Масса станка, кг | 520 |
