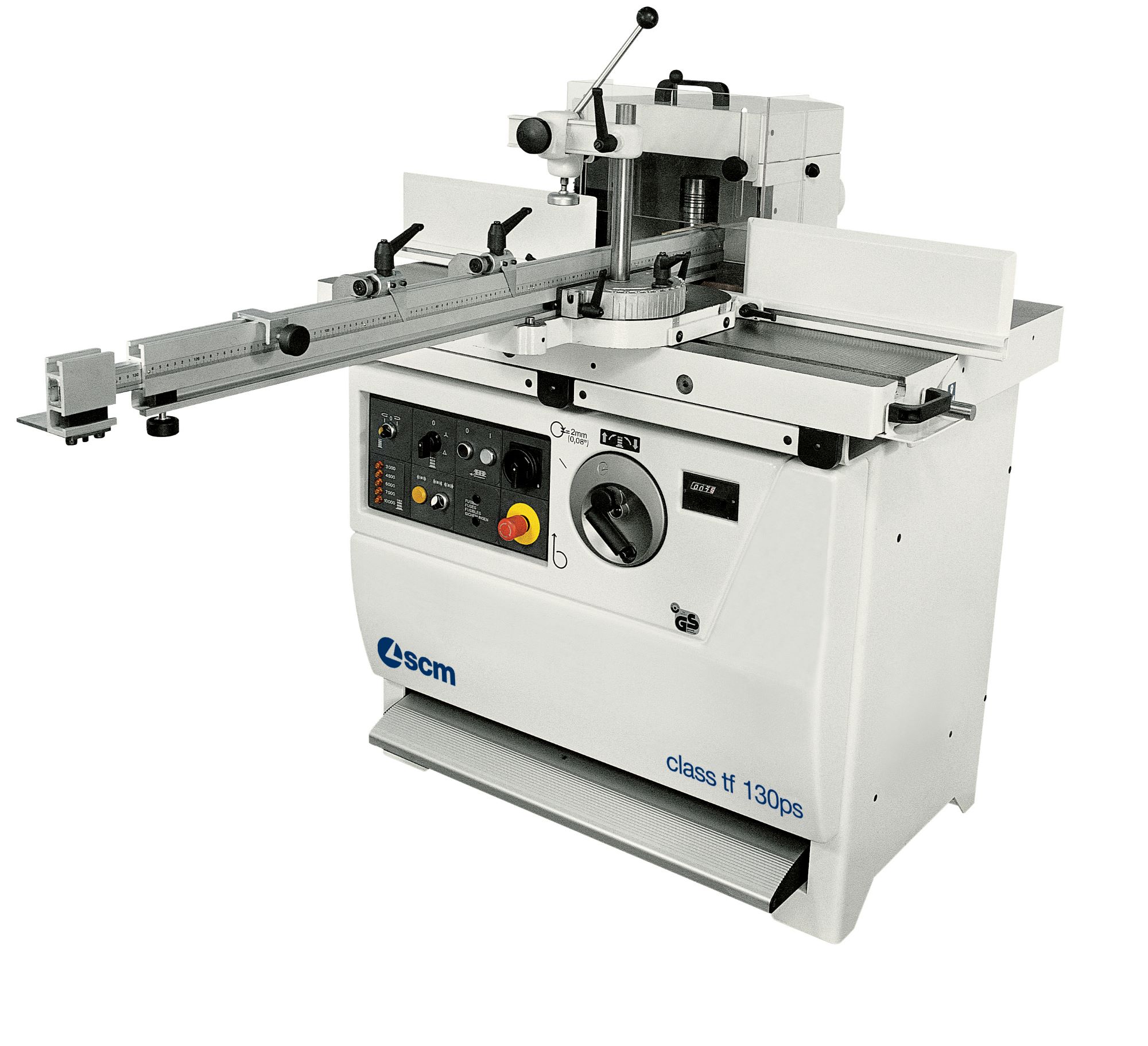

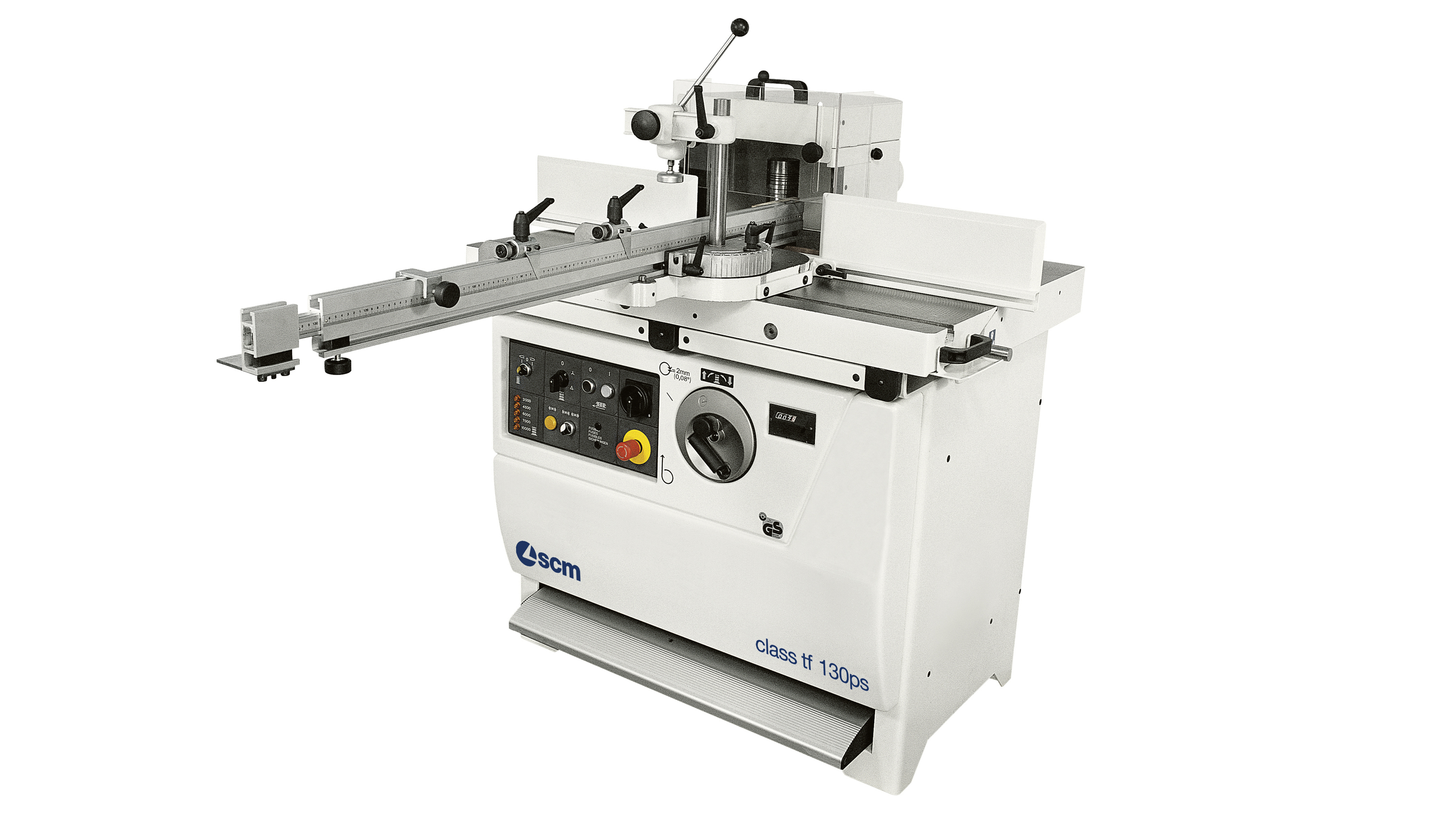

Фрезерный станок class tf 130ps

Италия
Основные характеристики

Высота фрезерного шпинделя, мм: 180

Диаметр фрез (профилирование), мм: 250

Диаметр фрез (шипорезание), мм: 300(350)

Наклон шпинделя: нет

Мощность шпинделя, кВт: 7

Алюминиевая каретка: нет

Чугунная каретка: да (1000)

Масса станка, кг: 719

Преимущества
  • оператор может легко и безопасно делать профилирование и нарезку шипов с фронтальной подвижной кареткой, интегрированной в рабочий стол станка, используя поворотную телескопическую линейку и защитные ограждения фрезерного узла.
  • надежность и точность регулировки
  • ограждение шпинделя для профилирования с механической памятью
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Фрезерный станок class tf 130ps



"Гибкость" может быть идеальной. Станок спроектирован для очень легкого перехода между операциями профилирования и шипования.

Основные технические особенности

Фрезерный станок class tf 130ps



Оператор может легко и безопасно делать профилирование и нарезку шипов с фронтальной подвижной кареткой, интегрированной в рабочий стол станка, используя поворотную телескопическую линейку и защитные ограждения фрезерного узла.

Фрезерный станок class tf 130ps

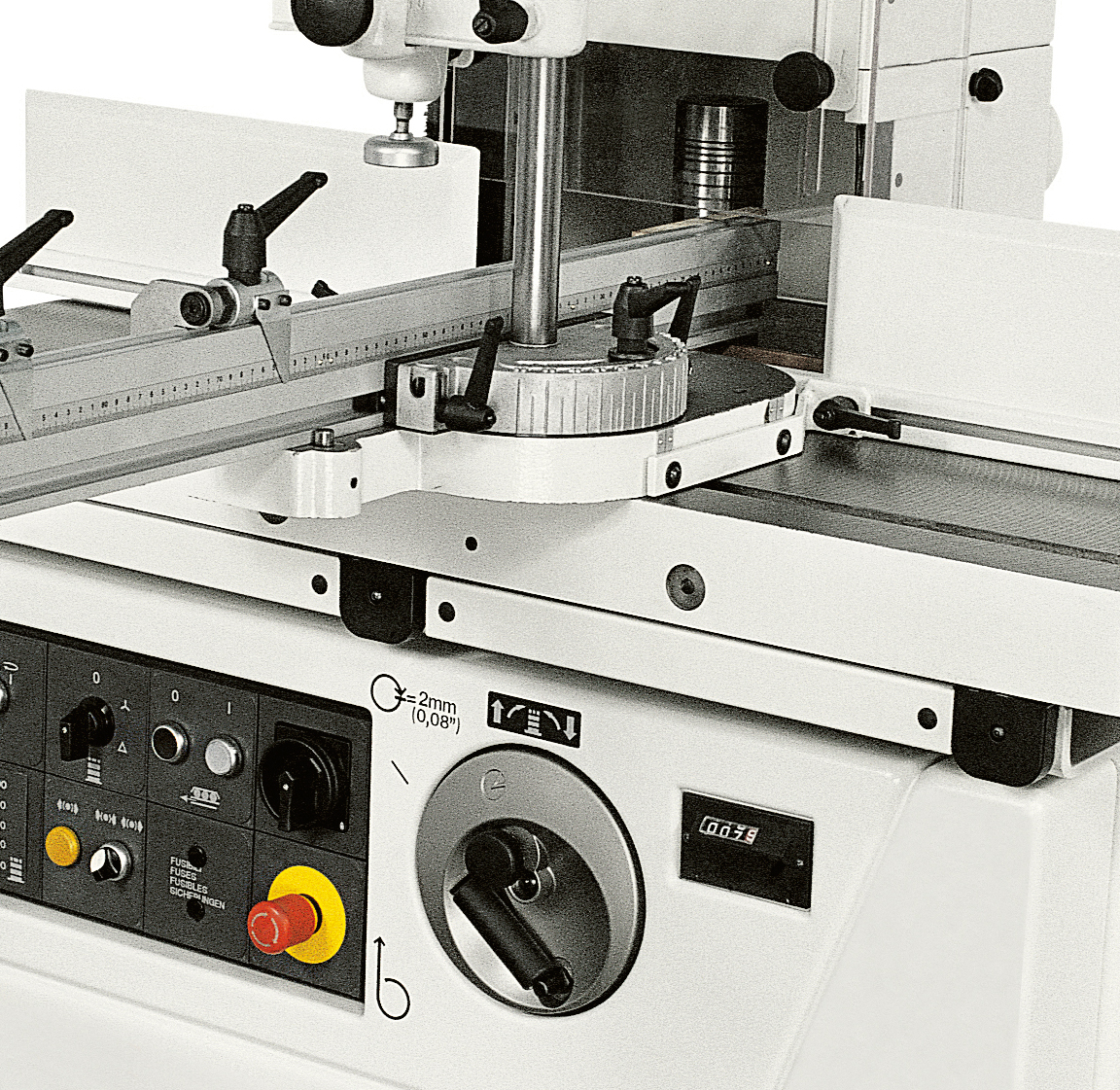

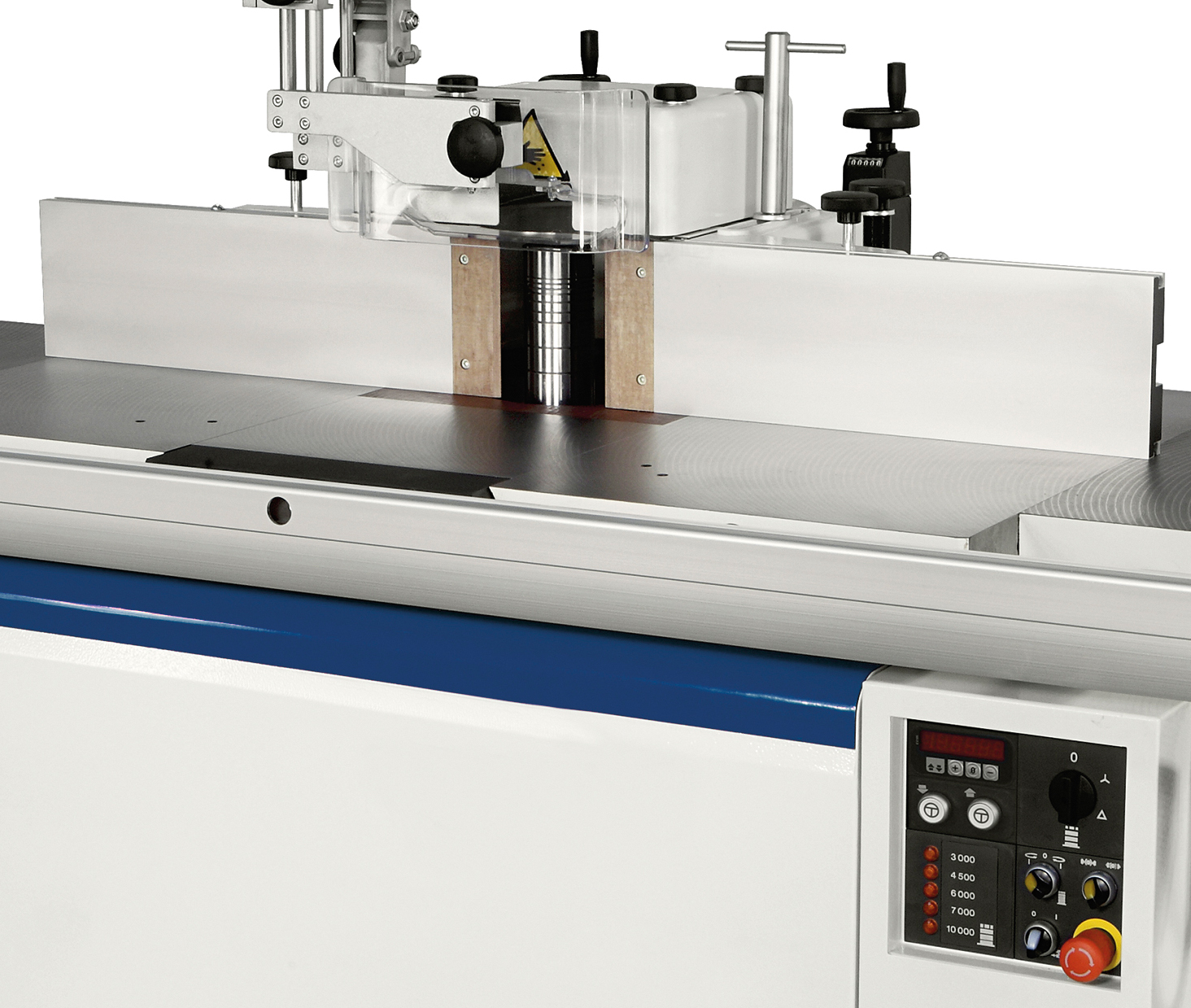

Надежность и точность регулировки. Оператор просто выполняет каждое перемещение при помощи маховичков с механическими счетчиками, установленными на лицевой части станка.

Фрезерный станок class tf 130ps

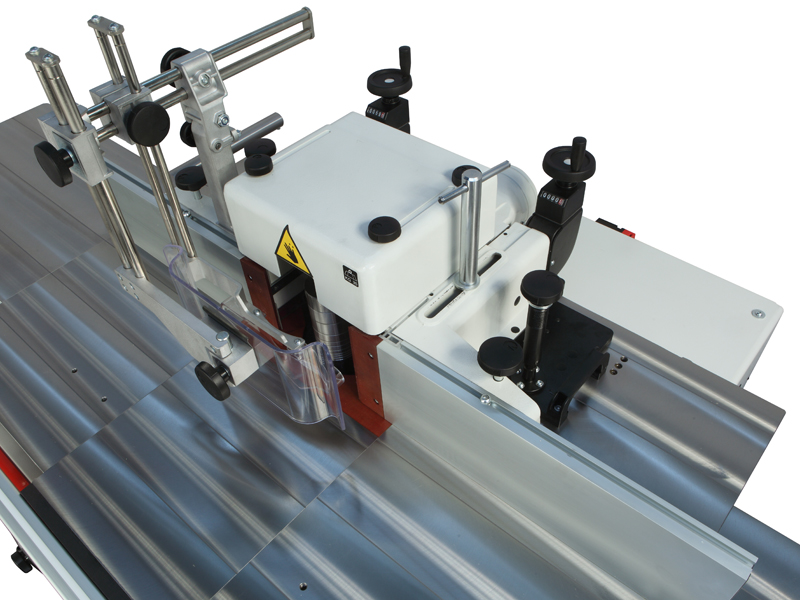

Ограждение шпинделя для профилирования с механической памятью: максимальная скорость и легкость перенастройки. Больше не нужно тестовых прогонов благодаря цифровым устройствам считывания, которые гарантируют точность в 0,1 мм при выставлении направляющих щечек.

Дополнительные опции по запросу

Фрезерный станок class tf 130ps

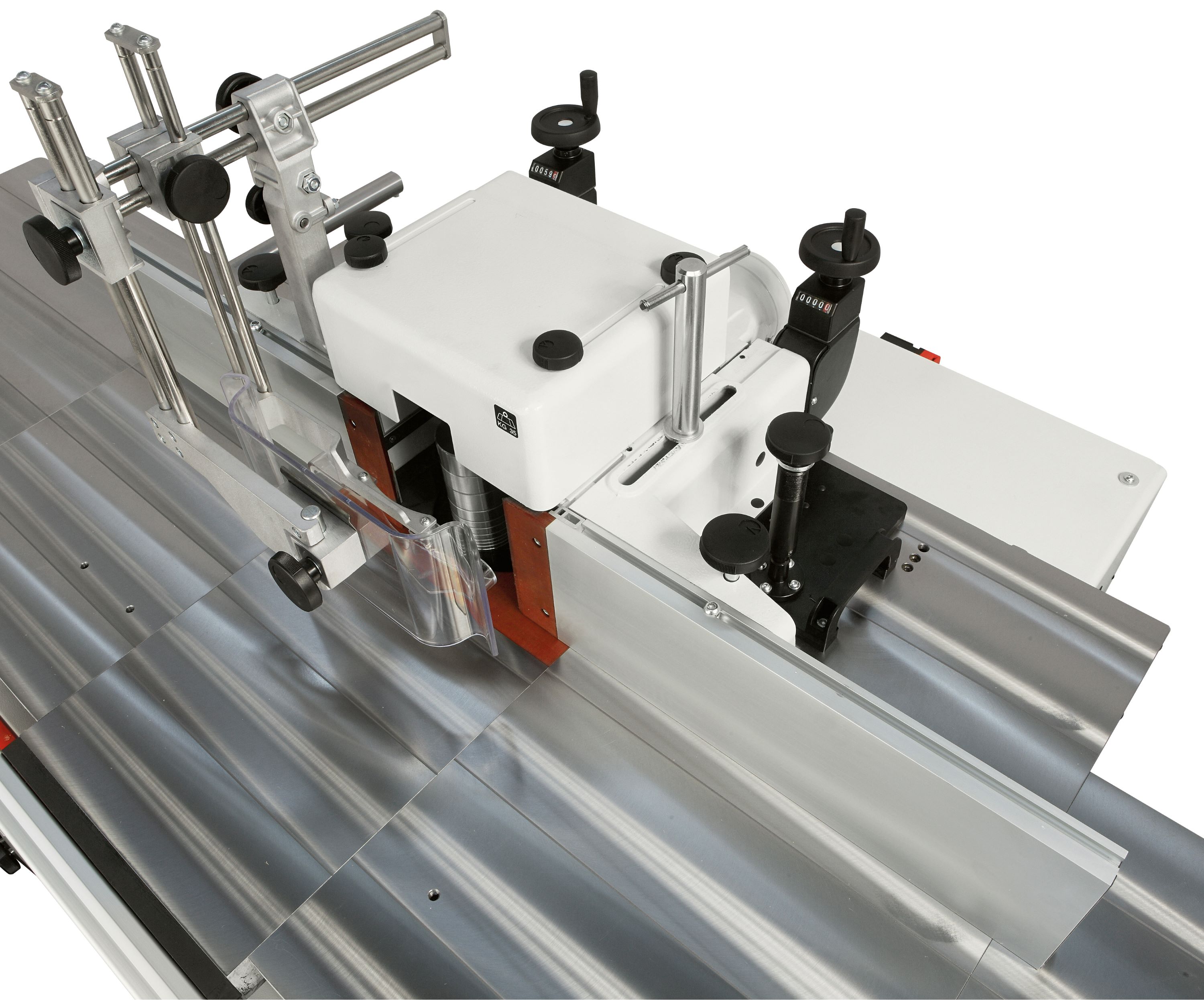

Направляющие линейки с механическими регулировками



Направляющие линейки с линейной регулировкой рукоятками, расположенными на лицевой сторона станка.

  • общее перемещение одновременно обеих линеек в зависимости от диаметра инструмента;
  • настройка линейки на входе (уровень съема);
  • механический индикатор регулировки;
  • деревянные линейки (щечки) с соединительной вставкой;
  • 250 мм – макс. диаметр инструмента.

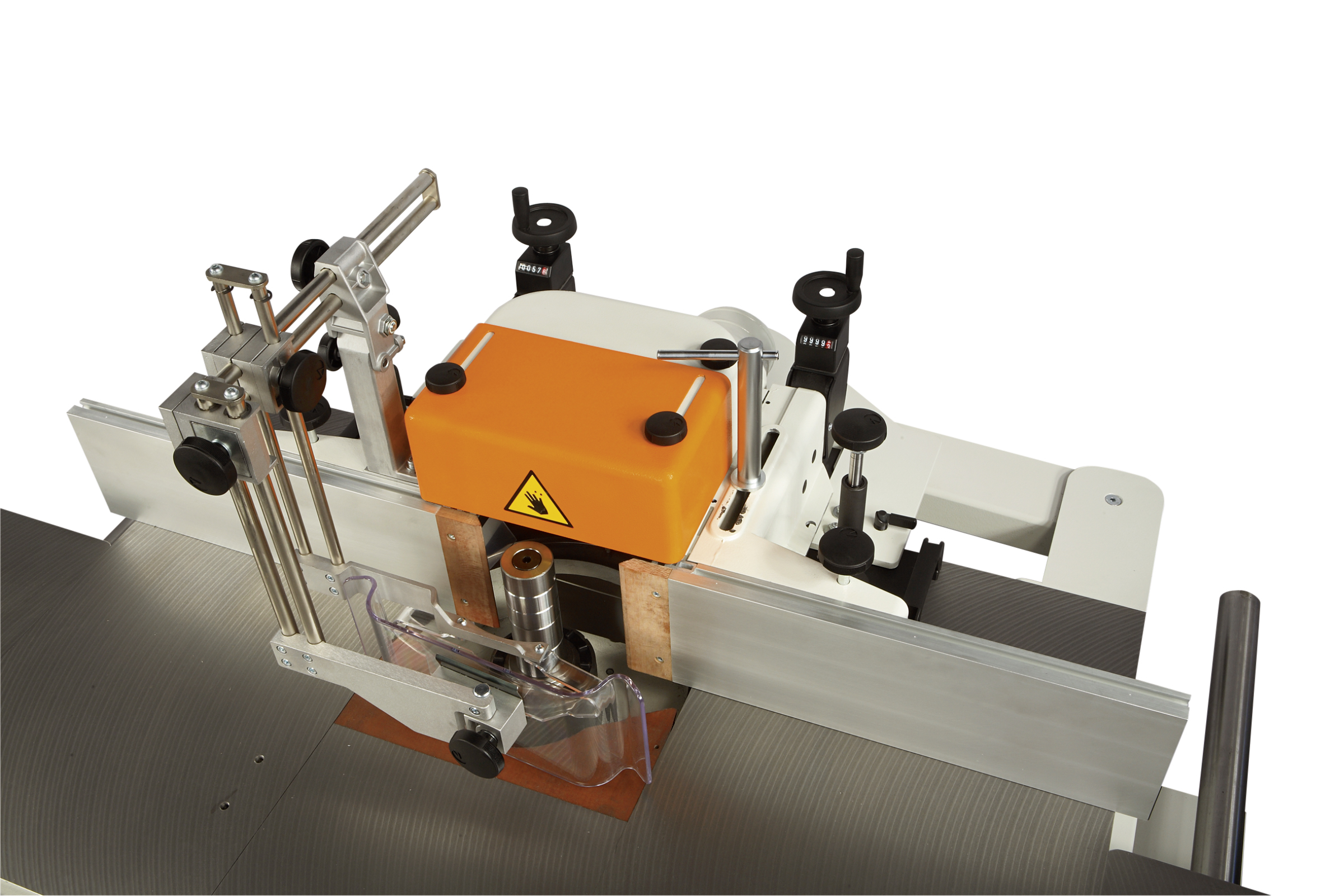

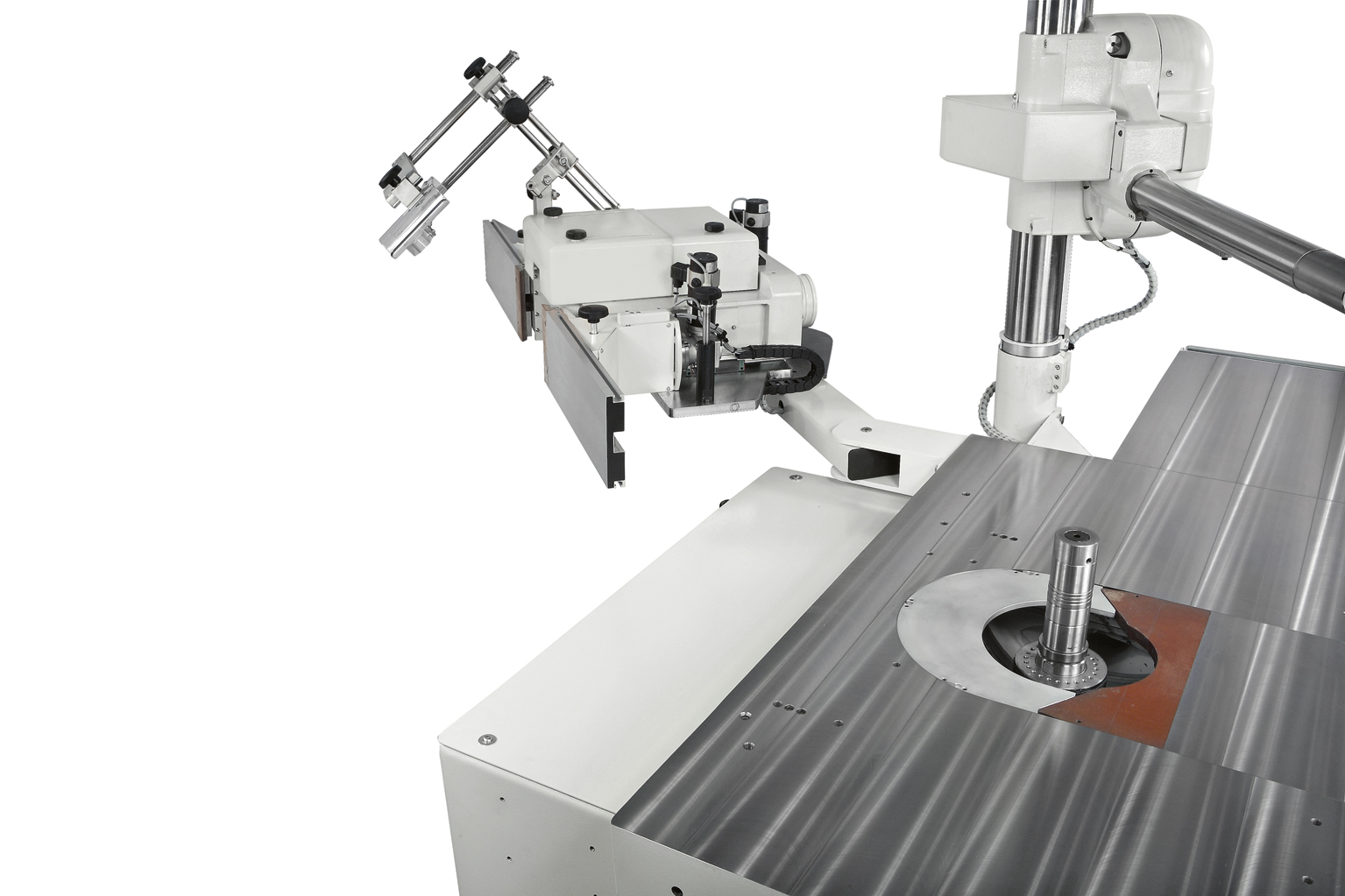

Направляющие линейки Flex с ручной регулировкой

Направляющие линейки с линейной регулировкой рукоятками, расположенными на лицевой сторона станка.

  • общее перемещение одновременно обеих линеек в зависимости от диаметра инструмента;
  • настройка линейки на входе (уровень съема);
  • механический индикатор регулировки;
  • деревянные линейки (щечки) с соединительной вставкой;
  • 250 мм – макс. диаметр инструмента;
  • система Flex для легкого отвода линеек с рабочего стола.



Алюминиевые щечки вместо деревянных для направляющей линейки

с промежуточными планками

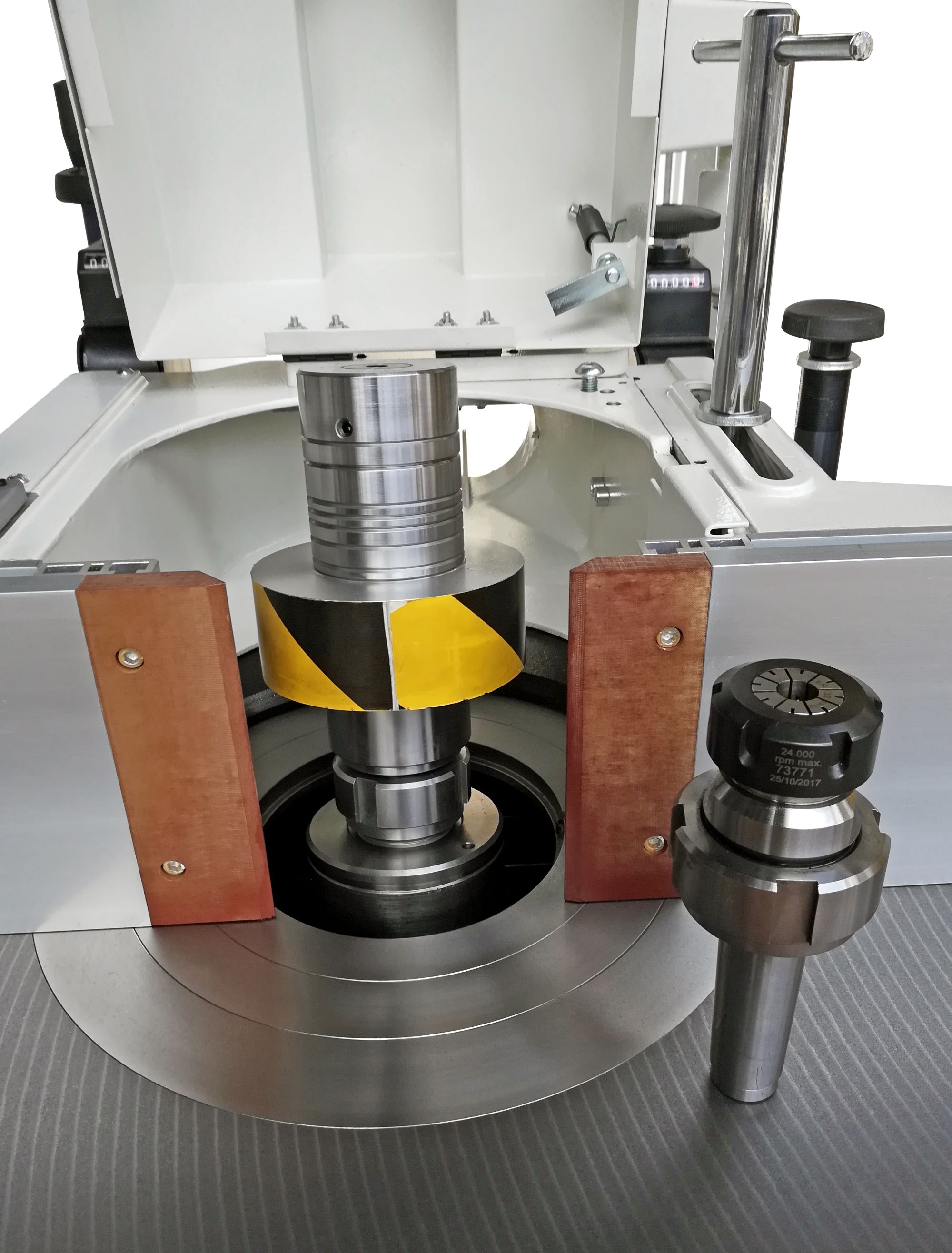

Сменный шпиндель MK5

включает в себя предустановку для системы быстрого зажима инструмента T-SET



Запасной шпиндель (для MK5 заменяемого шпинделя)



MK5 цанговый сменный шпиндель правый в комплекте с кольцами и проставками



MK5 цанговый сменный шпиндель левый в комплекте с кольцами и проставками



Система быстрого зажима инструмента T-SET

Простой пневмопистолет, обеспечивающий зажатие и разжатие инструмента.
Примечание:

  • опция доступна только с заменяемым шпинделем MK5;
  • система T-SET соответсвует строго одному диаметру. При заказе нескольких заменяемых шпинделей разного диаметра надо заказывать то же количество T-SET, сколько самих диаметров.



Шипорезный стол с кожухом

В комплекте с вытяжным патрубком. Максимальный диаметр инструмента 350 мм.



Автоматический запуск «звезда-треугольник» (для варианта станка с электрической защитой и США/Канада)

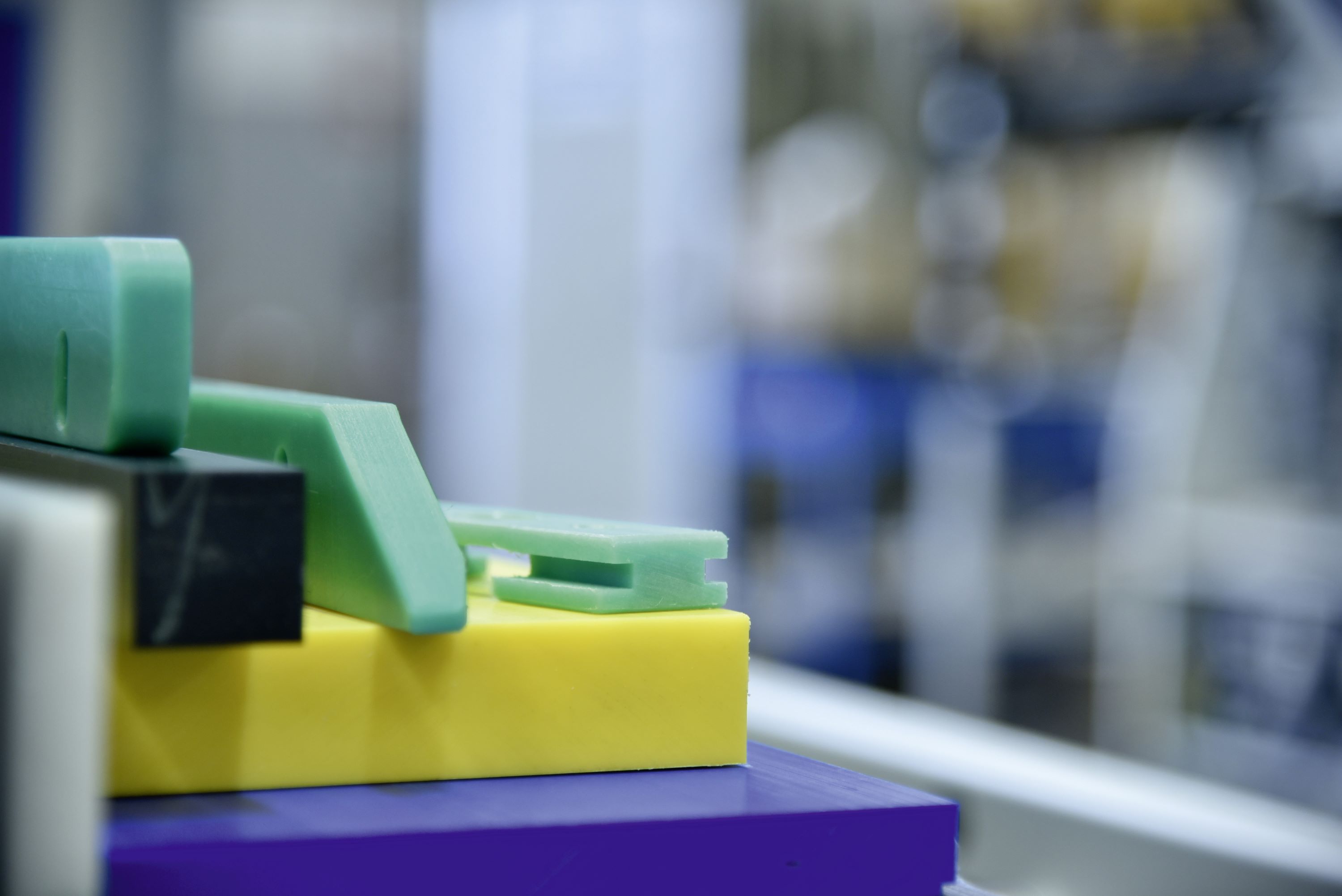

Конфигурация для обработки современных материалов

Комплектация делает станок подходящим для обработки пробки, жесткой резины, пластика или ламинированной фанеры.

Металл и плиты на основе цемента ИСКЛЮЧЕНЫ!

Устройство включает дополнительные системы очистки направляющих каретки.

ПРИМЕЧАНИЕ: Для материалов, не вошедших в перечень

Из-за больших различий в свойствах недревесных материалов, дабы предотвратить возможные неприятности настоятельно рекомендуется посылать в SCM образцы заготовок для проведения тестов

ВНИМАНИЕ:

Обязательно следует использовать аспирационную систему со стружкоуловителем дабы предотвратить повреждения самой аспирации.

Тип материала строго определяет комплектацию станка подходящим инструментом, свяжитесь со своим поставщиком.

Рекомендуемые опции:

  • "EASY TOP" версия (TI 5, TF 5 L’invincibile);

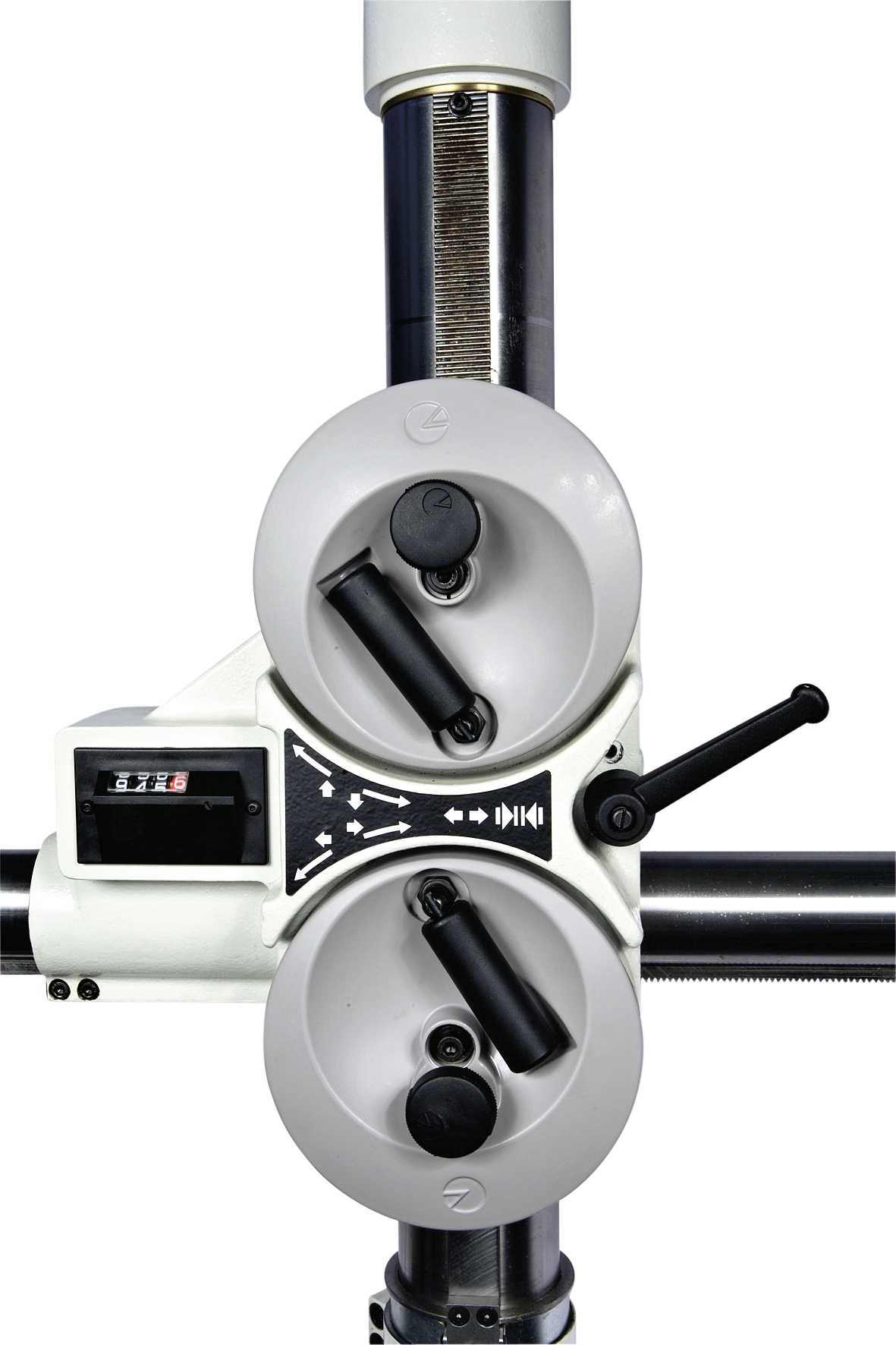

  • кронштейны автоподатчика с регулировкой по вертикали и горизонтали (TI 7, TI 5, TF 5 L’invincibile и TF 130, TF 130 E, TI 145 EP class);
  • стойка автоподатчика с инвертором (TI 7, TI 5, TF 5 L’invincibile);
  • автоподатчик FEED.

Технические характеристики

Основные характеристики
Габариты рабочего стола ,мм 1080x760
Размеры шипорезной каретки, мм 1080x270
Ход каретки, мм 1000
Угол наклона шпинделя нет
Высота фрезерного шпинделя в соответствии с нормами C.E. диаметром 30-35 (40-50),мм 140 (180)
Высота фрезерного шпинделя без нормам C.E. диаметром 30-35 (40-50) 180 (180)
Выступ основания шпинделя над столом, мм 30
Выступ основания вала над столом со сменным шпинделем, мм 70
Скорость вращения шпинделя, об/мин 3000/4500/6000/7000/10.000
Максимальные размеры инструмента с кольцами, убирающегося под стол (с секционным столом Fast), мм 320x85
Перемещение направляющих линеек с механической регулировкой (позиционирование относительно оси вала), мм 125 (от -125 до +125 со шпинделем MK5)
Система FLEX ONE (позиционирование относительно оси вала) нет
Мощность двигателя, кВт 7 кВт 50Hz 8 кВт 60Hz
Диаметр патрубков аспирации на кожухе, мм 120
Диаметр патрубков аспирации на станине, мм 120
Скорость воздуха аспирационной системы, м/с 20
Потребление воздуха аспирационной системой, м3/ч 1700
