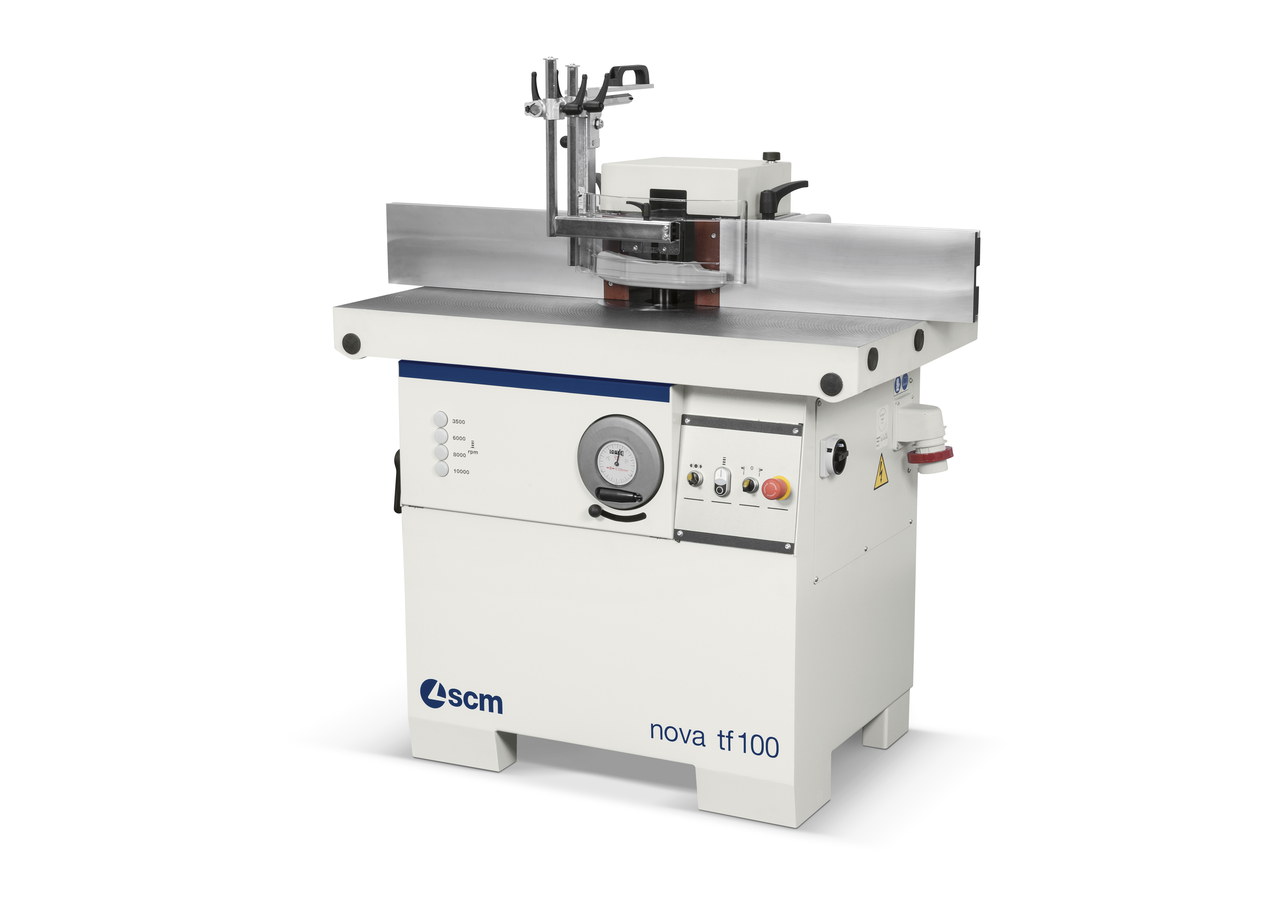

Фрезерный станок nova tf 100

Точность и надежность. Оператор с легкостью регулирует каждое перемещение при помощи маховиков с механическими дисплеями положения, находящимися на передней части станка.

Фрезерная каретка с механическим программированием: максимальная скорость и легкость переоснастки. Больше не нужно пробовать благодаря цифровым устройствам считывания, которые гарантируют точность в позиционировании 2 столов до десятой части миллиметра.

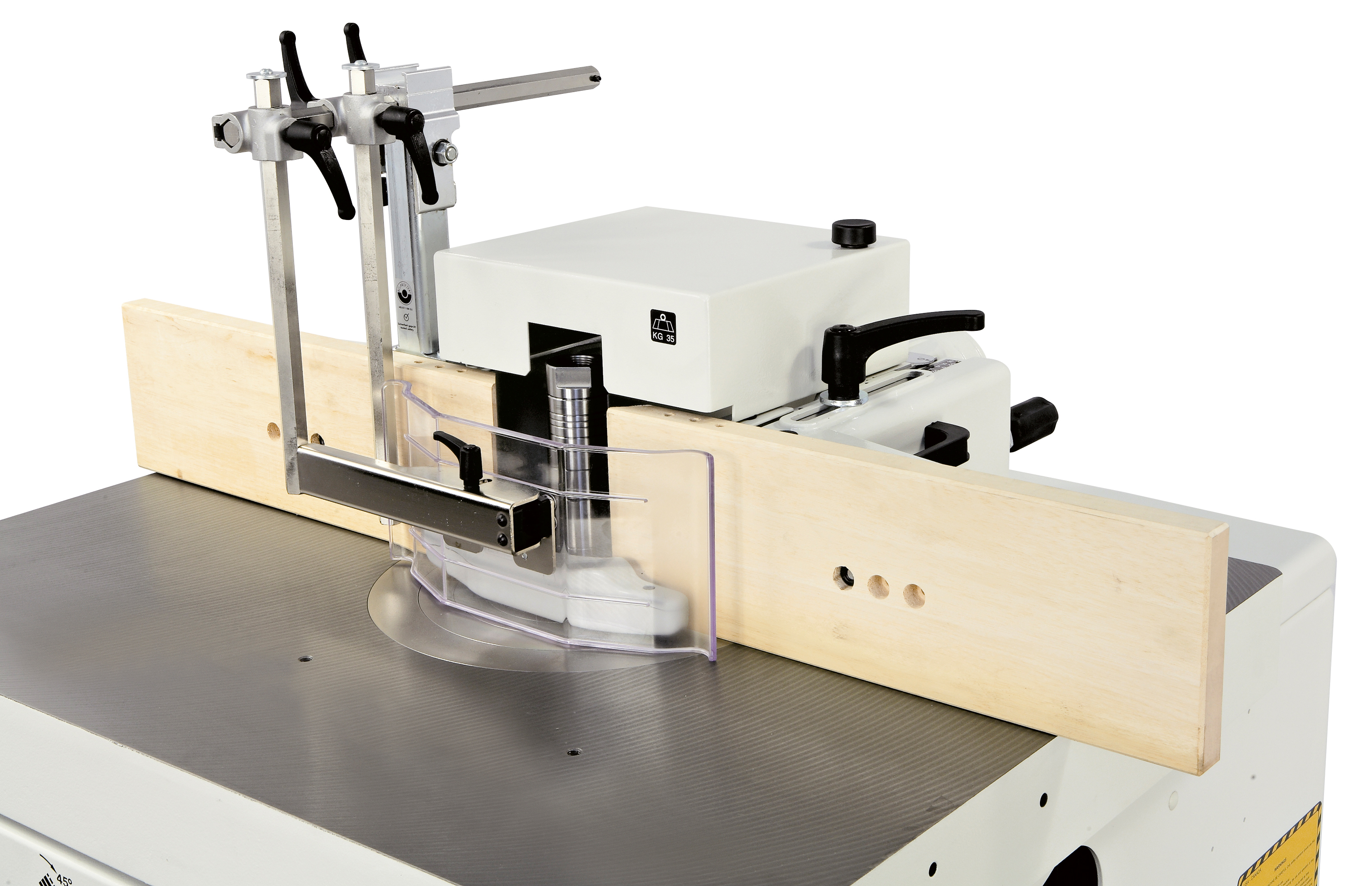

Регулируемая направляющая линейка с деревянными щёчками (вариант исполнения с электрозащитой)

с патрубком аспирации и промежуточной деревянной планкой (максимальный диаметр инструмента 250 мм для TF110 и 240 мм для TF100-TI105).

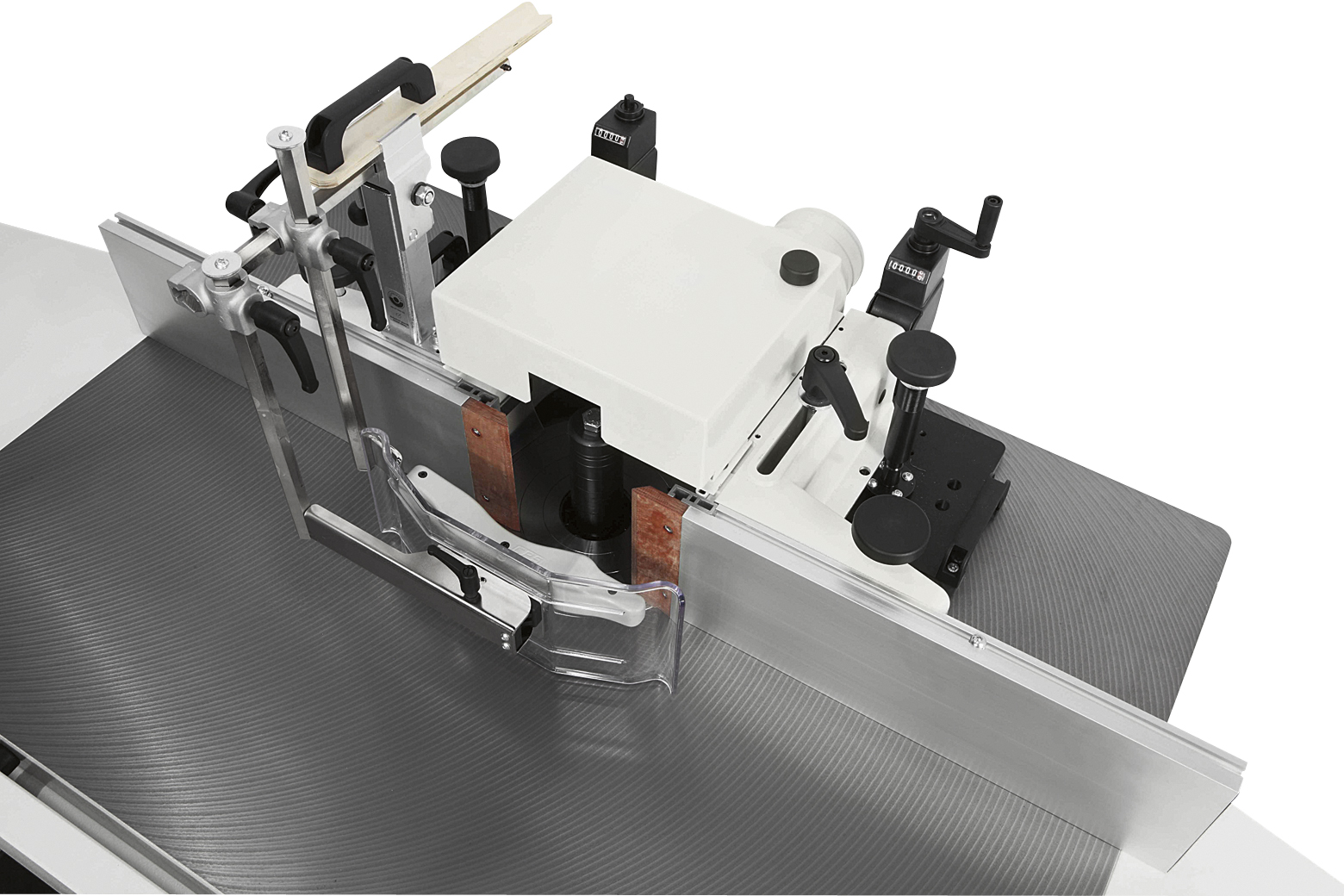

Фрезерная направляющая линейка с механической регулировкой (исполнение по нормам CE и США/Канады)

Фрезерная направляющая линейка с плавной линейной регулировкой положения маховиками, расположенными на лицевой стороне станка:

• перемещение всей линейки для настройки относительно диаметра инструмента;
• регулировка удаления массы на подающем столе;
• механический цифровой счётчик;
• деревянные рабочие столы и стол преемственности.

Фрезерная направляющая линейка с механической регулировкой (вариант исполнения с электрозащитой)

Фрезерная направляющая линейка с плавной линейной регулировкой положения маховиками, расположенными на лицевой стороне станка:

• перемещение всей линейки для настройки относительно диаметра инструмента;
• регулировка удаления массы на подающем столе;
• механический цифровой счётчик;
• деревянные рабочие столы и стол преемственности.

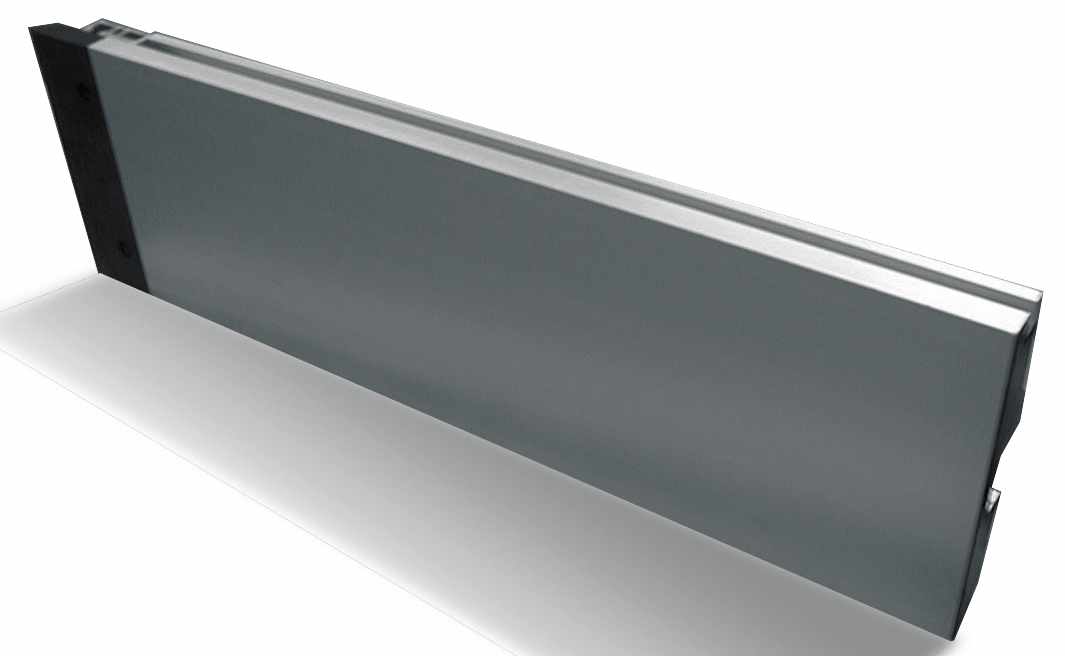

Алюминиевые щечки вместо деревянных для направляющей линейки

с промежуточными планками
Примечание: недоступно для стационарной фрезерной направляющей линейки

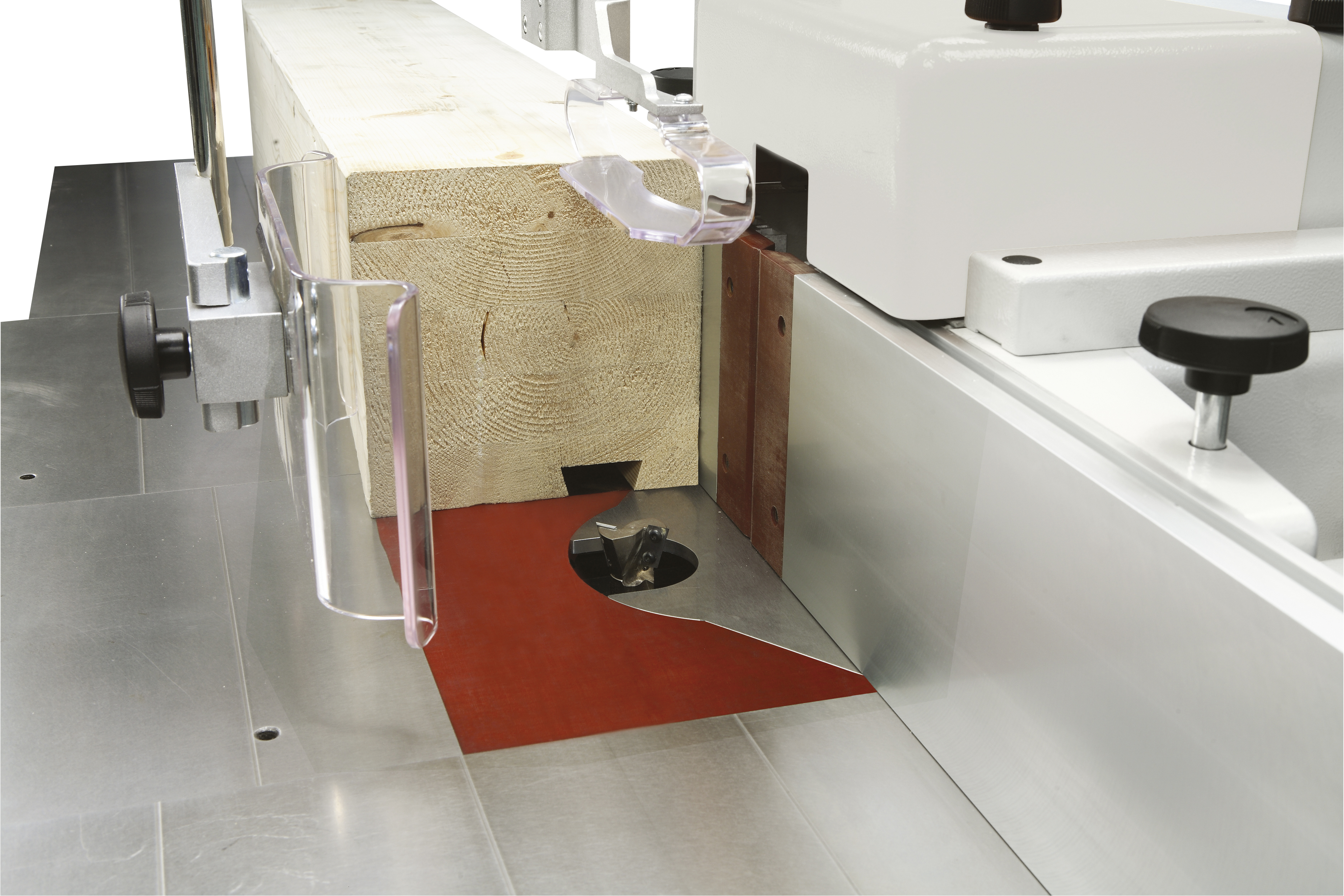

Ограждение фрезерного шпинделя для криволинейного фрезерования по шаблону

Примечание: Стандартно для исполнения СЕ

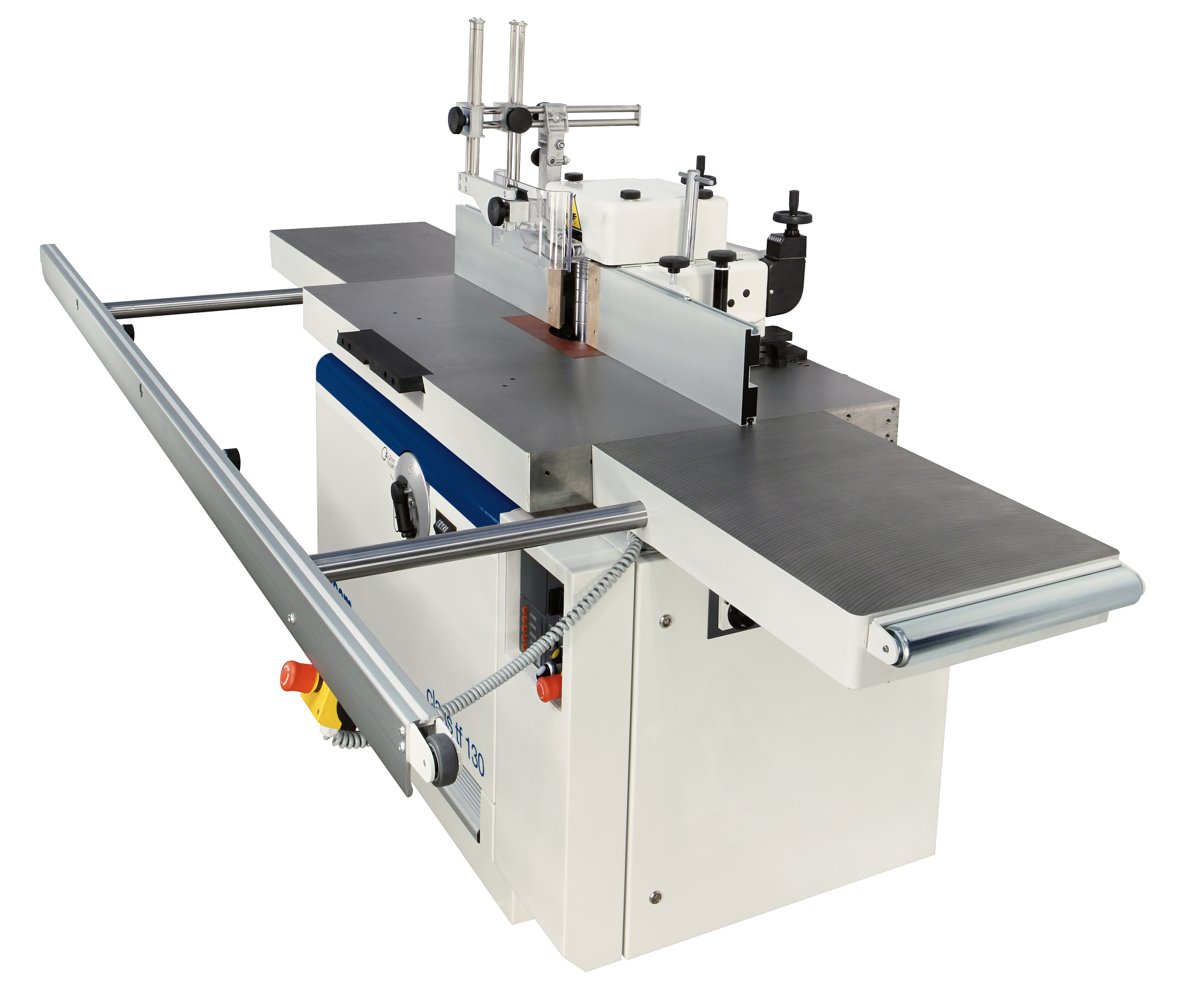

Вариант исполнения "LL" с двумя удлинениями для профилирования

Состав:

• удлинительные элементы стола на левой и правой стороне (общая длина стола 2500 мм);
• выдвижная фронтальная опора;
• кнопка аварийной остановки.

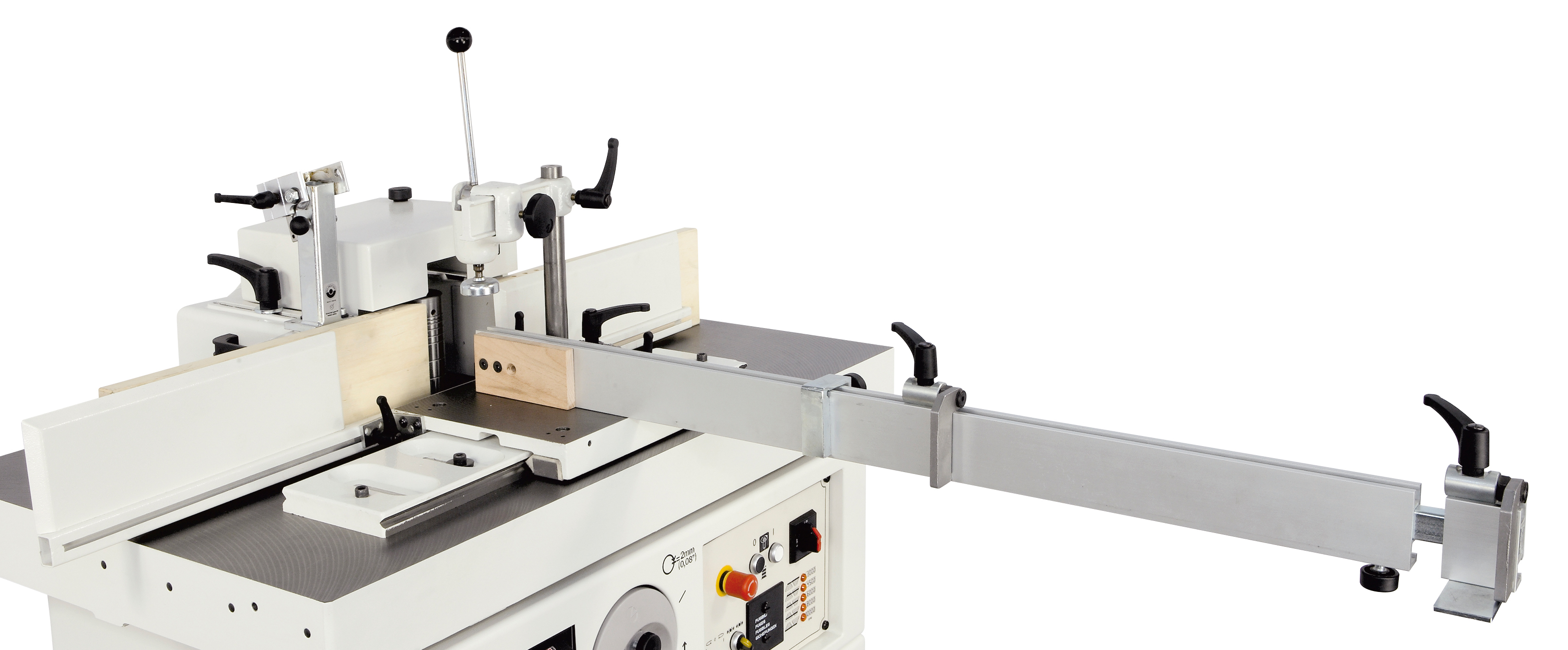

Каретка на стационарном столе для фрезерования небольших заготовок

с поворотной (+-60°) линейкой, оснащенной подвижными упорами, телескопическим удлинителем и эксцентриковым прижимом.

Максимальный диаметр инструмента 250 мм для TF110 и 240 мм для TF100 – TI105 (со стандартной защитой для профилирования).
Примечание: для станков TF100 и TI105: максимальная рабочая высота 70 мм;

в случае установки заменяемого шпинделя максимальная рабочая высота 60 мм.

Заменяемый шпиндель

Примечание: высота шпинделя 90 мм.

Дополнительный шпиндель (для заменяемого шпинделя)

Дополнительный шпиндель (для заменяемого шпинделя)

Доступные диаметры: 30 мм, 35 мм, 40 мм, 50 мм, 1” ¼.

Дополнительный шпиндель (для заменяемого шпинделя) С ПАТРОНОМ ДЛЯ КОНЦЕВЫХ ФРЕЗ

Примечание:

-    не доступно для станков в СЕ нормах и в исполнении для США/Канада.

доступные диаметры только 35 или 50 мм

Мощность двигателя 7 кВт 50 Гц (8 кВт 60 Гц)

с автоматическим пуском «звезда-треугольник»
