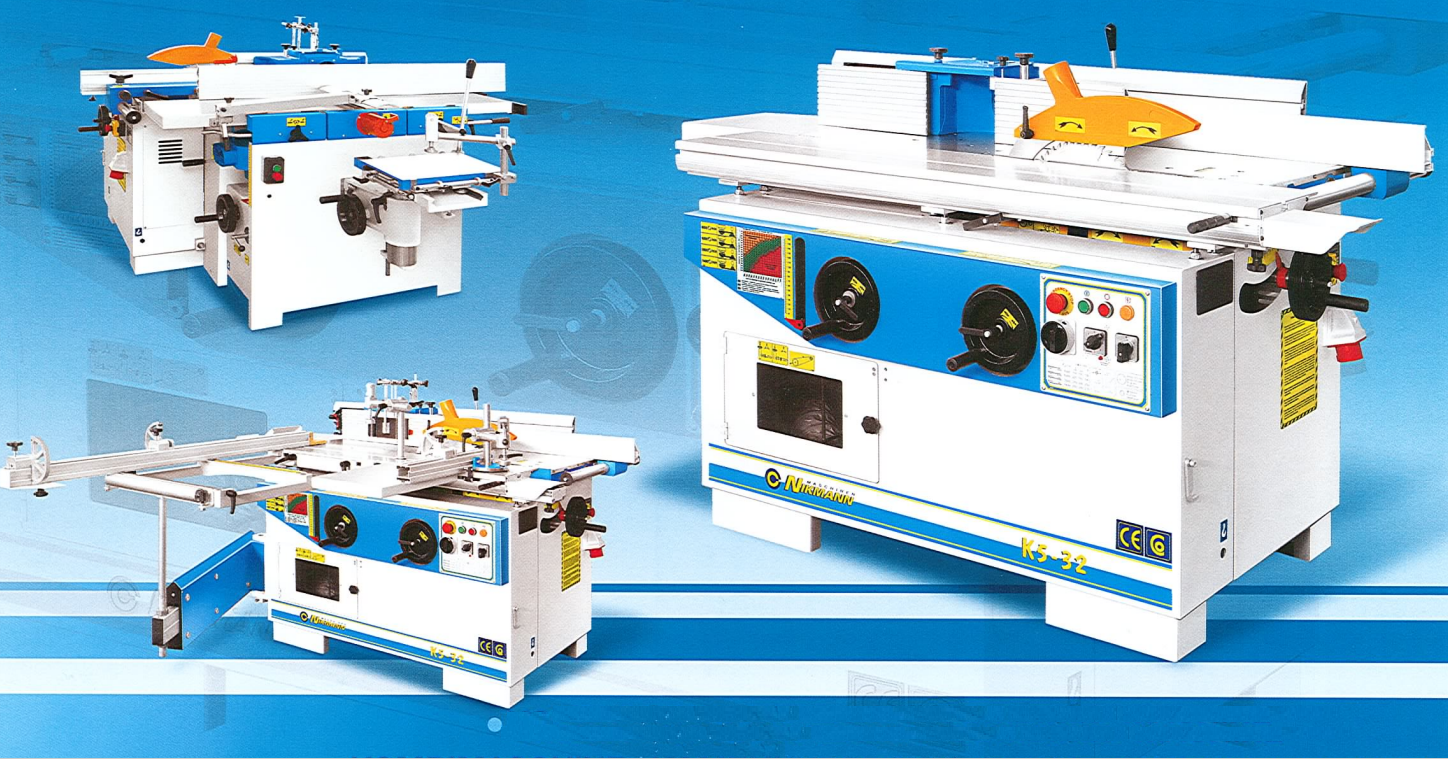

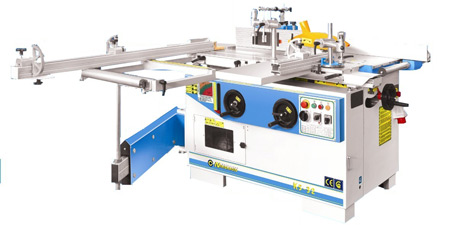

Комбинированный станок K5-41

Болгария

Основные характеристики

Максимальная ширина обработки, мм: 410

Максимальный вылет основной пилы над столом при 90°/45°, мм: 102/72

Максимальная длина пропила, мм: 1500

Максимальная полезная длина шпинделя, мм: 125

Связь с ведущим специалистом

+375 (29) 669 93 68 +375 (17) 358 75 66

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

Описание товара

Технические характеристики

Форматный алюминиевый стол с закалёнными стальными направляющими. Встроенный стружкоулавлитель, перенастраиваемый быстро и легко при работе на фугование и рейсмусование. Защита против выбрасывания детали при работе на рейсмуса. Телескопичная линейка 600 мм с одним поворачивающимся упором. Линейка для параллельных резов с микрометрической настройкой. Наклон диска до 45° со считыванием по шкале. Диаметр отверстия в столе ø190 mm с аспирационным выходом под рабочим столом. Фрезерный шпиндель не наклоняющийся. Предохранитель для фрезы с диаметром ø180 mm. Горизонтальное и вертикальное прижимающее устройство вверху предохранитель для фрезы.

Дополнительные опции:

	K5-32	k5-42
Подрезной агрегат:
Диаметр пильного диска, мм	Ø 120	ø 120
Диаметр вала, мм	Ø 20	ø 20
Обороты вала, об/мин	8000	8000
Мощность двигателя, кВт (лс)	0.75 (1.0)	0.75 (1.0)
Сверлильный узел:
Максимальный диаметр сверла, мм	Ø16	Ø16
Размеры рабочего стола, мм	300х500	250х400
Продольный ход, мм	210	200
Поперечный ход, мм	250	150
Вертикальный ход, мм	160	125
Стол форматный, мм	1270	2000
Опорные линейки для предохранителя фрезерного вала, мм	2х500	2х500
Интегральные линейки для предохранителя фрезерного вала, мм	2х350, 2х500	2х350, 2х500
Консольный стол монтированный к форматного стола, мм	500х320	500х320
Эксцентриковая тиски для прижимания детали
Упор для детали при операции „Обрезание”.
Опорная линейка для поперечная пилка, мм	900	900
Консольный стол с телескопическая подпора, снабжена с телескопическая опорная линейка с два поворачивающихся упоров и опорная роль
Стол и предохранитель для шипорезании, мм	Ø320	Ø320
Сверлильный узел, снабжен с тиски для прижимания детали, патрон WESTCOTT, мм	0 - 16	0 - 16
Мощность на гл. двигателя, кВт (л.с.)	3.0 (4.0)	3.0 (4.0)
Однофазных двигателей, кВт (л.с.)	2.2 (3.0)	2.2 (3.0)
Автоподатчик	MX38, MX48	MX38, MX48
Диаметр фрезерного вала, мм	Ø1 ¼”, Ø32, Ø35	ø1 ¼”, ø32, ø35
Прижимающее устройство для фреза MORI

Технические характеристики

Основные характеристики

Фуговальный узел:
Размеры рабочего стола, мм	1800x410
Максимальная ширина обработки, мм	410
Максимальная толщина снимаемого слоя, мм	5
Диаметр ножевого вала, мм	100
Количество ножей, шт	4
Размеры ножей, мм	410х35х3
Частота вращения ножевого вала, об/мин	4600
Мощность двигателя, кВт	3
Опорная линейка (размеры), мм	1500х155
Рейсмусовый узел:
Размеры рейсмусового стола, мм	700x406
Минимальная ÷ Максимальная толщина заготовки при рейсмусовании	4 ÷ 225
Скорость подачи при рейсмусовании, м/мин	8
Максимальный съем при строгании, мм	4
Пильный узел:
Размер форматного стола, мм	1500
Максимальный диаметр пилы, мм	315
Диаметр вала, мм	30
Угол наклона пил	90° ÷ 45°
Частота вращения вала, об/мин	4000
Макс. ширина пропила с параллельной линейкой, мм	630
Мощность двигателя, кВт	2,2
Максимальный вылет основной пилы над столом при 90°/45°, мм	102/72
Диаметр аспирационного выхода, мм	120
Фрезерный узел:
Размеры рабочего стола, мм	1250х450
Посадочный диаметр шпинделя, мм	30
Вертикальный ход шпинделя, мм	160
Максимальная полезная длина шпинделя, мм	125
Наклонение шпинделя, (°)	90°/45°
Максимальный диаметр профилирующего инструмента, мм	180
Максимальный диаметр инструмента при шипонарезании, мм	250
Скорость вращения шпинделя, об/мин	8000 / 6000 / 3500/ 1400
Диаметр отверстия в рабочего стола, мм	190/160/105/65
Мощность электродвигателя , кВт	2,2
Максимальный диаметр / глубина отпускания инструмента под рабочего стола, мм	180/75
Высота рабочего стола от пола, мм	850
Опорные линейки, мм	2х350
Диаметры выходов для аспирации, mm
- под рабочего стола	120
- на защитный предохранитель	120
Прочие технические характеристики:
Транспортные размеры станка, мм	2200х1500х900
Масса станка, кг	840
Размер необходимой площадки, м	4,8х5,6
