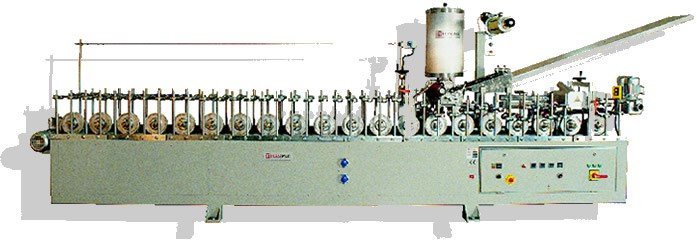

Линия окутывания LM-350 F7-E

Турция
Основные характеристики

Используемый клей: ЭВА или на основе Полиолефина

Тип покрываемого профиля: МДФ, ДСП и Дерево

Тип покрывающей плёнки: Бумага, ПП и Шпон (листовой или рулонный)

Максимальная ширина профиля, мм: 350

Максимальная ширина пленки, мм: 350

Максимальная скорость ламинации, м/мин: 0-30

Преимущества
  • установка нанесения ПУР Хотмелта
  • электронная система для синхронизации подачи плёнки и профиля
  • электрическая панель управления
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Линия окутывания LM-350 F7-E

Ламинирующий станок служит для облицовки МДФ, ДСП и деревянных профилей бумагой и шпона (листовой) с использованием клея ЭВА или же клеев на основе термоплавкого полиолефина.

Техническое описание

Линия окутывания LM-350 F7-E
  1. 1. Основание станка, длинной 6 м, состоит из 24 пар (48 штук) транспортировочных колёс, каждый 16-ти миллиметровой ширины, приводимых в движение посредством двигателя переменного тока, управляемого электронным регулятором скорости;

  2. 2. Устройство размотки рулона: Устройство размотки рулона плёнки с пневматической осью диаметром 76 мм тормозным регулятором для настройки тяги плёнки;

Линия окутывания LM-350 F7-E
  1. 3. Дополнительный промежуточный резервуар для дополнительного расплавления клея

Система плавления и нанесения  клея ЭВА Хотмелт посредством клеевого вала:

  • Емкость для плавления объемом 25 кг и с нагревательными элементами с крышкой и термоизоляцией;
  • Объем плавления 20-25 кг/час в зависимости от типа клея;
  • 3-х зоновый контроль темперетуры с помощью электронных термоконтроллеров;
  • Механическая система центрования пленки(для рулона) и    направляющие (для листа);
  • Пневматическая система прежимом пленки резиновым валом;
  • Чувствительная система регулировки расхода клея с помощью  ручки;
  • Синхронизация между скоростями вращения клеевого вала и главного приводного двигателя;
  • При подаче профиля в станок три концевика включают обогреватели и опускают широкий красный ролик, который прижимает материал к клеевому валу и способствует нанесению клея на внутреннюю сторону материала ,а по окончанию работы с одним профилем , широкий красный вал поднимается наверх и принимает исходное положение;
  • Верхний  вал для прижима пленки к нижнему к клеянаносящему валу. Верхний  вал состоит из роликовых колец может меняться в зависимости от ширины пленки или материала;
  • Мощностью 13 kW(мощность зависит от напряжение в электрической системе ), 380 Volt, 50 Hz.
  • Система регулировки высотой узла нанесения клея.
Линия окутывания LM-350 F7-E

4. Электронная система для синхронизации подачи плёнки и профиля;

Линия окутывания LM-350 F7-E

5. Направляющие ролики для удобной подачи профиля и предотвращения его смещения по сторонам

Линия окутывания LM-350 F7-E

6. Oчистительная станция, состоящая из одной верхней и двух боковых щёток;

Линия окутывания LM-350 F7-E

7. Централизованная система выдувания воздуха с 6 шт. электрических фенов для реактивации клея;

Линия окутывания LM-350 F7-E

8. Инфракрасные обогреватели с короткой волной;

Линия окутывания LM-350 F7-E

9. Первый вертикально регулируемый широкий прессовочный валик

Линия окутывания LM-350 F7-E

10. Стойки для установки роликов, дополнительного оборудования и полного комплекта ламинирующих инструментов для различных видов профилей

Линия окутывания LM-350 F7-E

11. 100 шт. нажимных роликов  из силикона, металла и полиамида, специально для используемого профиля;

12. Лоток  для хранения и подачи листого шпона

13. Пульт  управление вращением колес по часовой стрелке и против, подсоединеного к электрическому шкафу с помощью кабеля.

14. Электрическая панель управления со всеми необходимыми приборами и системой аварийного отключения;

Линия окутывания LM-350 F7-E

15. Встроенный электрошкаф с высококачественными комплектующими.

Линия окутывания LM-350 F7-E

16. Система экстренной остановки с кабелем, протянутым вдоль всего станка;

17. Станок сконструирован в соответствии со стандартами безопасности СЕ.

Дополнительные опции по запросу

Линия окутывания LM-350 F7-E

Фрезерный станок для снятия свеса с 2-х сторон

1. Вертикально установленная пила  для снятия боковых свесов  с широким диапазоном для настройки узла по вертикали и по горизонтали , 2 шт фрезы с высокочастотными двигателями АС ( 2 х 0,75 кВТ), электронным инвертором.

2.  Дополнительная станина, для установки фрез, длинной 1 м, для установки фрез . На ней также установлены транспортировочные колеса, стойки, электрическая панель управления, защитный корпус для фрезы с выходом для подсоединения к пылесборнику.

Линия окутывания LM-350 F7-E

Фреза для распила шпона

1. Горизонтально установленная пила, служащая для продольного     распиливания шпона, которая может смещаться по горизонтали и по вертикали.  Двигатель фрезы контролируемый частотным преобразователем имеет мощность 0,75кВт и защитный корпус  с выходом для подсоединения к пылесборнику.

Линия окутывания LM-350 F7-E

Сменная кассета

Система сменной кассеты включая 30 шт роликов. Длина кассеты 2 м.п.

Технические характеристики

Основные характеристики
Используемый клей ЭВА или на основе Полиолефина
Тип покрываемого профиля МДФ, ДСП и Дерево
Тип покрывающей плёнки Бумага, ПП и Шпон (листовой или рулонный)
Макс. ширина профиля, мм 350
Макс. ширина плёнки, мм 350
Макс. скорость ламинации, м/мин 30 м/мин при 50 Гц.
Мощность нагревания, кВт 30
Нагреватели в клеянке, кВт 15
Мощность двигателя, кВт 1,5
Стандартная частота, Гц 50
Напряжение: Волт 380 В, 3 фазы + нейтраль(изол. или зазем.)
Общая мощность, кВт 35
