Автоматический торцовочный станок TR 600 MATRIX

Италия
Основные характеристики

Цикл распила, с: 6

Мощность двигателя привода пилы, кВт: 9,2

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Каталог в pdf
Автоматический торцовочный станок TR 600 MATRIX

Линия предназначена для автоматической торцовки на заданные размеры, вырезки дефектов по маркеру, с возможностью оптимизации по различным критериям. Станок Matrix исключительно надежен, точен и прост в управлении. При дополнительной оснастке системой выбора необходимых длин заготовок позволяет не только осуществлять вырезку дефектов, но и быстрый раскрой заготовок в зависимости от одной из 99 введенных программ. Данная опция весьма полезна в случае, когда есть необходимость получения большого количества заготовок строго заданной длины.
Мощная надежная конструкция. Направляющие скольжения, изготовленные из цементированной, закаленной и шлифованной стали, и узел программирования с необходимыми гибкими, удобными и понятными функциями.  Рабочий цикл: написание программы оператором на борте станка или загрузка созданной на ПК. Материал на входе: различной длины, загрузка по одной детали или пакета заготовок.

Сфера использования: производство паллетов, упаковок, садовой мебели и городских конструкций, окна из клеенного бруса и т.п.

Отличительные особенности:

  • Безопасность: Лезвие пилы всегда вращается внутри защитного кожуха. Деталь всегда надёжно зажата в процессе распила. Только в финальной стадии распила часть лезвия выходит наружу, но и в этот момент защитная стойка предохраняет руку оператора от случайного контакта с лезвием.
  • Высокая точность: Пила гарантирует прямую и ровную линию отреза в течение многих лет функционирования точно по заданным размерам.
  • Легкость в управлении: Все органы управления легко доступны оператору. Стартёр приводного двигателя и переключатель пневмосистемы расположены на лицевой панели, процесс отреза управляется ножным пневматическим выключателем.

Большой диапазон сечений заготовки: в зависимости от максимального сечения заготовки и породы древесины станок может комплектоваться торцовочной станцией с дисковыми пилами диаметром от 350 до 600 мм.

В зоне пиления 4-х ступенчатый процесс происходит автоматически:

  1. Прижим и защитный кожух опускаются и зажимают деталь

  2. Деталь зажата, пила поднимается из стола и производит распил

  3. По завершении распила пила опускается в стол

  4. Прижим и защитный кожух поднимаются и высвобождают деталь

Автоматический торцовочный станок TR 600 MATRIX

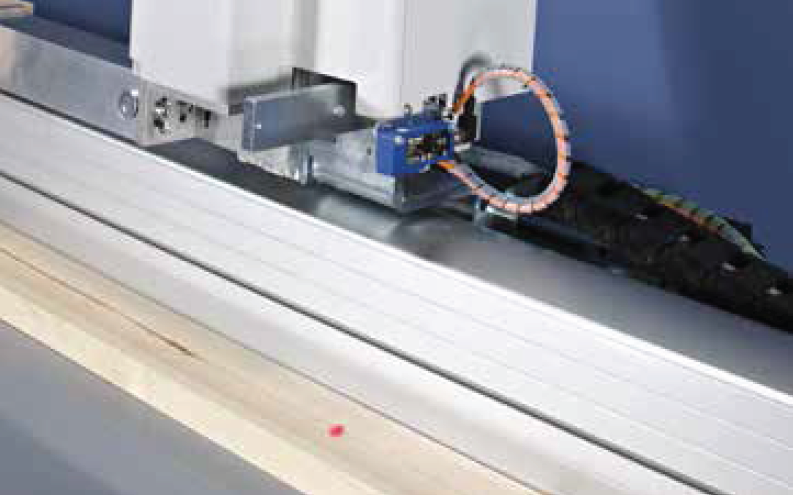

Деталь подачи толкателя с зубчатой парой рейка-шестерня и безщёточным
двигателем, гарантируют позиционирование без компромиссов.
TR450 и TR500 цикл распила за 4 секунды
TR600 цикл распила за 6 секунд.
3 исполнения для 3-х интегрированных решений BASE / OPTI / DEFECT
Чёткий выбор для комплексных задач.

    Автоматический торцовочный станок TR 600 MATRIX

    Внесение данных:

    - Программирующее устройство с сенсорным экраном 12";

    - Создание рабочих списков напрямую на контроллере станка;

    - Передача рабочих списков созданных на ПК через порт USB или Ethernet;

    - Создание рабочих списков на ПК (с опцией ZS004)

    - Импорт рабочих списков в EXCEL (с опцией ZS005)



    Управление и внесение данных:

    Программирующее устройство с сенсорным экраном 12 дюймов (800х600пикселей)

    и портом  USB (загрузка и сохранение параметров и списков раскроя)

    Подготовка и внесение рабочих списков напрямую на станке, при помощи носителя USB, либо при помощи внешнего ПК через порт Ethernet

    ПО Linux



    Программное обеспечение:

    Внос вручную длины материала на входе

    Частичная оптимизация без определения длины материала на входе

    Рабочий цикл с 3-мя критериями оптимизации

    (максимальная длина, последовательность, последовательность на заготовке)

    N°1000 списков распила с 11 размерами в каждом списке или N°1 список с 10000 последовательными размерами

    Автоматический торцовочный станок TR 600 MATRIX

    Характеристики толкателя:

    Возможно исполнение как с правой, так и с левой стороны торцовочного станка TR500.

    Система подачи на кремальере с безщёточным двигателем.

    Точность позиционирования +/- 0,4 мм.

    Двигатель подачи перемещает макс.80 кг.

    Максимальная скорость подачи толкателя 90 м/мин

    Пневматическое поднятие толкателя в конце рабочего цикла и возврат в приподнятом состоянии к месту начала цикла.

    Технические характеристики

    Основные характеристики
    Цикл распила, с 6
    Мощность двигателя привода пилы, кВт 9,2
    Привод подъема пильного диска гидравлический
    Диаметр пилы, мм 600
    Высота стола, мм 850
    Давление пневмосистемы, бар 8

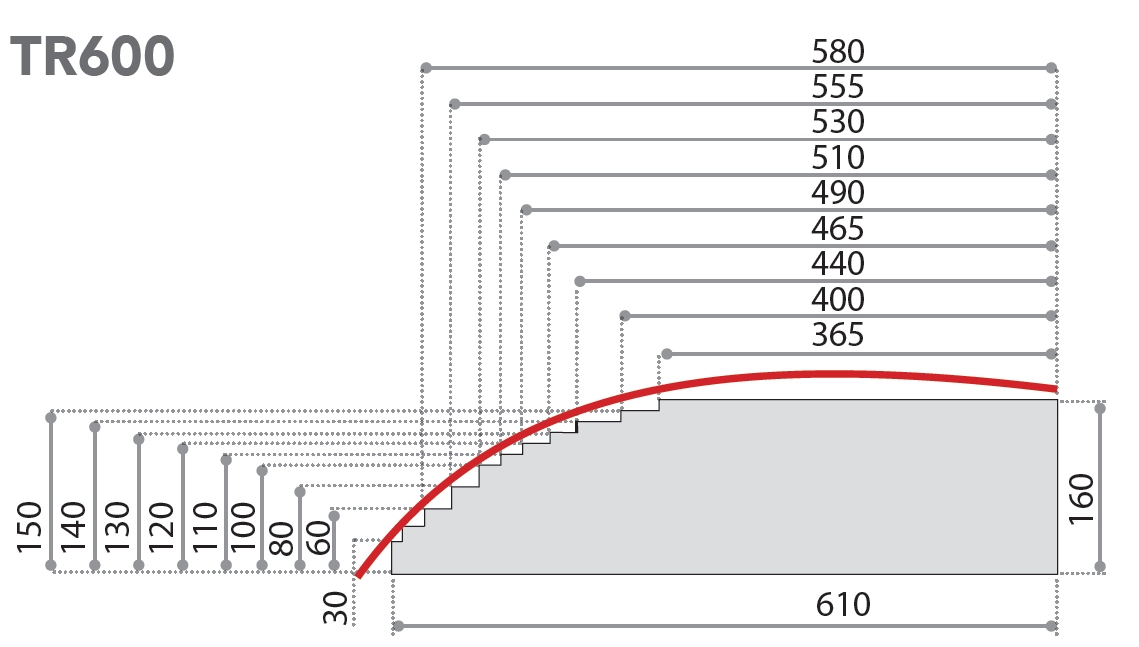

    Сечение заготовки (X*Y), мм 610x30, 580x60, 510x110, 440x140, 365x150
    Количество программируемых циклов торцовки 99
    Количество программируемых размеров в цикле 15
    Скорость перемещения подающего устройства, м/мин 0-80
    Точность позиционирования, мм ±0,4
