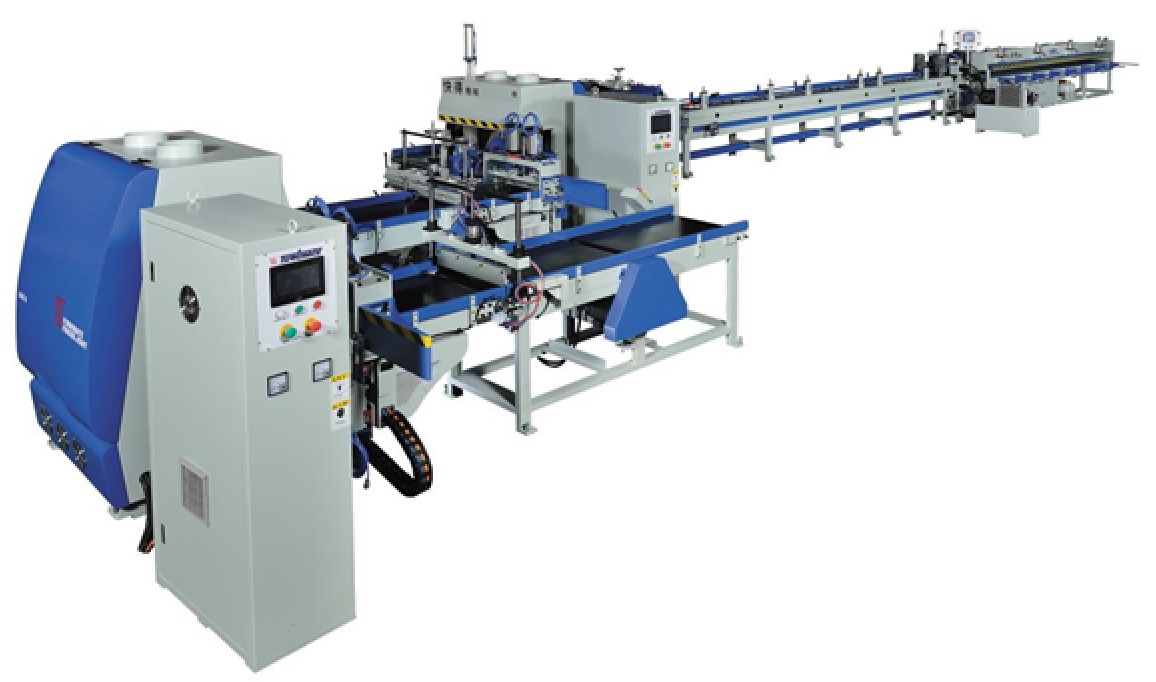

Автоматическая линия сращивания Furnimate NAT 620F

Тайвань

Основные характеристики

Максимальная длина получаемой заготовки, мм: 6200

Толщина заготовки, мм: 15…75

Ширина заготовки, мм: 25…150

Связь с ведущим специалистом

+375 (29) 669 93 68 +375 (17) 358 75 66

Шеф-монтаж и пуско-наладка

Осуществляем запуск поставленного оборудования

Сервис

Собственный штат наладчиков

Гарантия

Выезд специалистов вовремя гарантийного периода

Лизинг

Приобретение оборудования в лизинг на выгодных условиях

Получить предложение

Описание товара

Технические характеристики

Распечатать

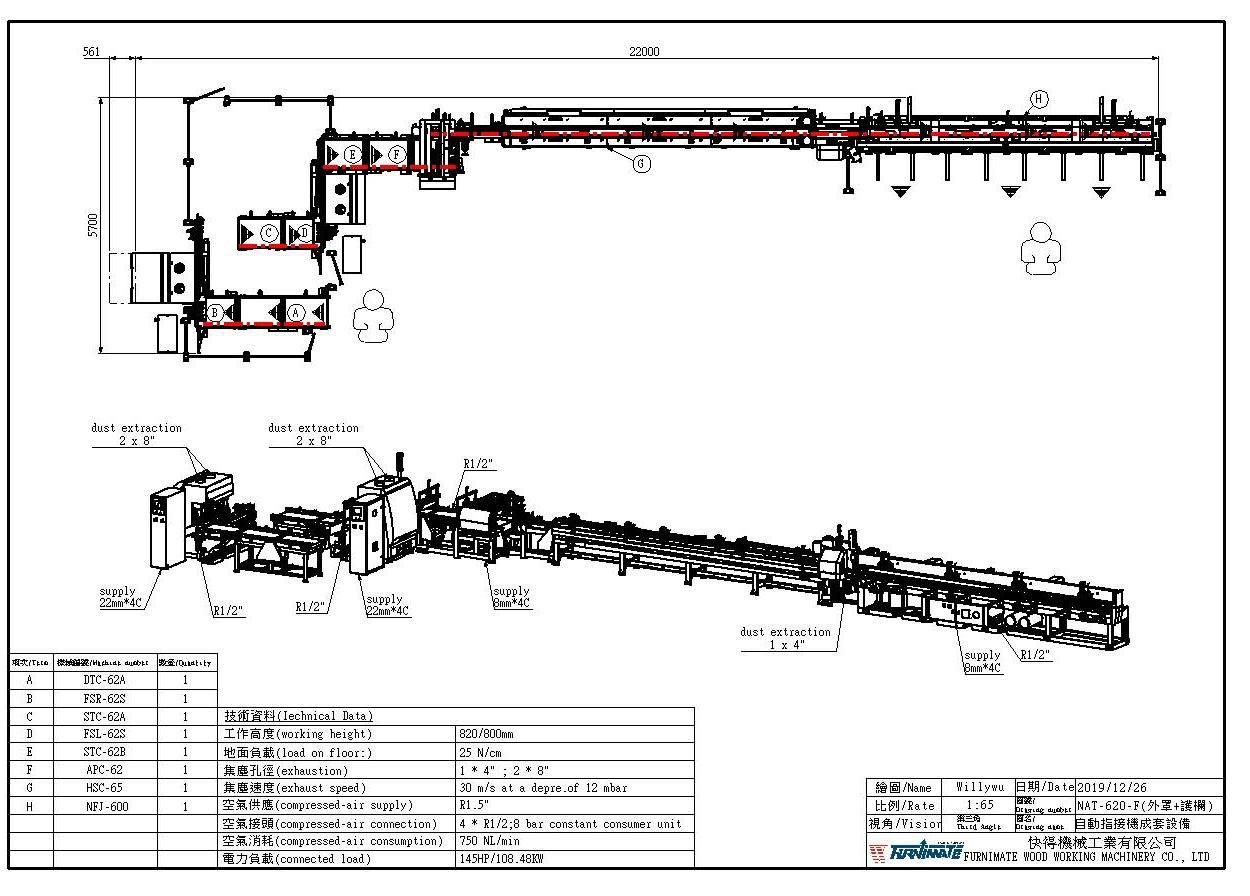

А. Двойной ленточный транспортер DTC-62A

Рабочие размеры
Ширина, мм	620
Длина, мм	800
Макс. скорость, м/мин	55
Мощность, кВт	0,35*2

B. Шипорезный станок FSR-62S (SERVO)

Технические характеристики
Ширина рабочего стола, мм	620
Длина заготовки, мм	150…800
Высота заготовки, мм	15….150
Мощность основного шпинделя, кВт	22
Диаметр шпинделя, мм	50 (70)
Параметры инструмента, мм	D160
Частота вращения основного шпинделя, об/мин	5500
Мощность привода торцовочной пилы, кВт	11
Параметры торцовочной пилы	255мм x 100(зуб) x 5мм
Частота вращения основной пилы, об/мин	4800
Мощность привода подрезной пилы, кВт	1,5
Параметры подрезной пилы	180мм х 50(зуб) x 5мм
Частота вращения подрезной пилы, об/мин	2850
Мощность привода загрузочного конвейера, кВт	0,35
Мощность привода каретки, кВт	2,9
Количество циклов в минуту	1…6

С. Одинарный ленточный транспортер STC-62A

Рабочие размеры
Ширина, мм	620
Длина, мм	800
Макс. скорость, м/мин	55
Мощность, кВт	0,35*2

D. Шипорезный станок FSL-62S (SERVO) c узлом клеенанесения

Технические характеристики
Ширина рабочего стола, мм	620
Длина заготовки, мм	150…800
Высота заготовки, мм	15….150
Мощность основного шпинделя, кВт	22
Диаметр шпинделя, мм	50 (70)
Параметры инструмента, мм	D160
Частота вращения основного шпинделя, об/мин	5500
Мощность привода торцовочной пилы, кВт	11
Параметры торцовочной пилы	255мм x 100(зуб) x 5мм
Частота вращения основной пилы, об/мин	4800
Мощность привода подрезной пилы, кВт	1,5
Параметры подрезной пилы	180мм х 50(зуб) x 5мм
Частота вращения подрезной пилы, об/мин	4200
Мощность привода загрузочного конвейера, кВт	0,75
Мощность привода каретки, кВт	2,9
Количество циклов в минуту	1-6
Клеенанесение	впрыск

E: STC-62B Задний принимающий конвейер с узлом очистки от клея

Рабочие размеры
Ширина, мм	620
Длина, мм	800
Макс. скорость, м/мин	55
Мощность, кВт	0,35
Мощность привода очистки конвейера, кВт	0,35

F. Автоматический подающий конвейер с узлом опрокидывания заготовок APC-62

Технические характеристики
Ширина рабочего стола, мм	660
Длина заготовки, мм	150…800
Высота заготовки, мм	15…150
Скорость подачи, м/мин	35
Мощность привода очистки конвейера, кВт	0,37
Мощность привода подачи, кВт	0,35x2
Мощность привода конвейера, кВт	2,2
Мощность привода щетки, кВт	0,37
Сервопривод толкателя, кВт	2

Пневматика AIRTAC (Taiwan)
Клапаны, соленоиды MAC/MAC (USA)
Направляющие PMI (Taiwan)
PLC MITSUBISHI (JAPAN)
Инверторы Schneider (France)
Электроника Schneider (France)
Гидравлические клапаны, соленоиды YUSAN (Taiwan)
Подшипники NSK & NACHI (Japan)
Двигатели FUKUTA (Taiwan)
Сервопривод 2.9кВт YASKAWA (Japan)
Фотодатчики SICK (Germany)
Электропереключатели Schneider (France)
Электропровода IGUS (Germany)

Технические характеристики

Основные характеристики

Ширина столов шипорезных станок, мм	620
Длина прессования, м	6,2
Производительность пресса, такт/мин	до 8
Длина заготовки мин-макс, мм	150…800
Длина заготовки должна превышать ширину по крайней мере на 50%
Толщина заготовки, мм	15…75
Ширина заготовки, мм	25…150
Длина заготовки на выходе, мм	3100-6200
Общая мощность линии, кВт	111
Тип клея	PVAC
Древесина	твердая/мягкая
Влажность заготовки, %	8..12
Требования к заготовке:
Калиброванная с 4-ех сторон точностью, мм	+/- 0.2 мм
Угол на торцах, град	90
Требования для шкафа управления:
Максимальные перепады напряжения	5%
Температура не более, град (для шкафа управления)	35
Влажность не более (для шкафа управления)	65%
Требования к системе аспирации:
Скорость потока не менее, м/сек	30
Требования к источнику сжатого воздуха:
Давление в системе, бар	8
Мощность компрессора, кВт	22 (+ресивер 100л)
