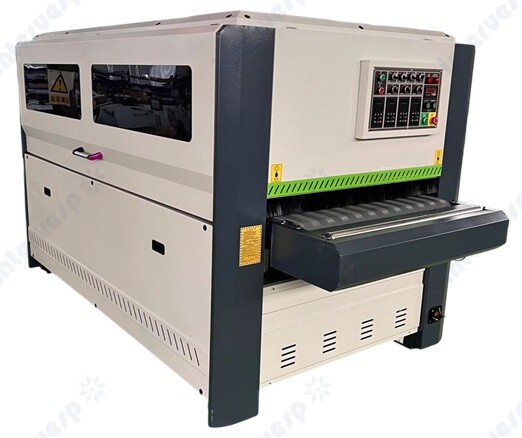

Шлифовальный станок DLL1000-6R

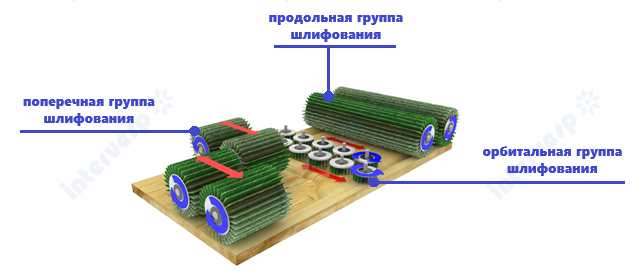

Общая функциональная схема обработки

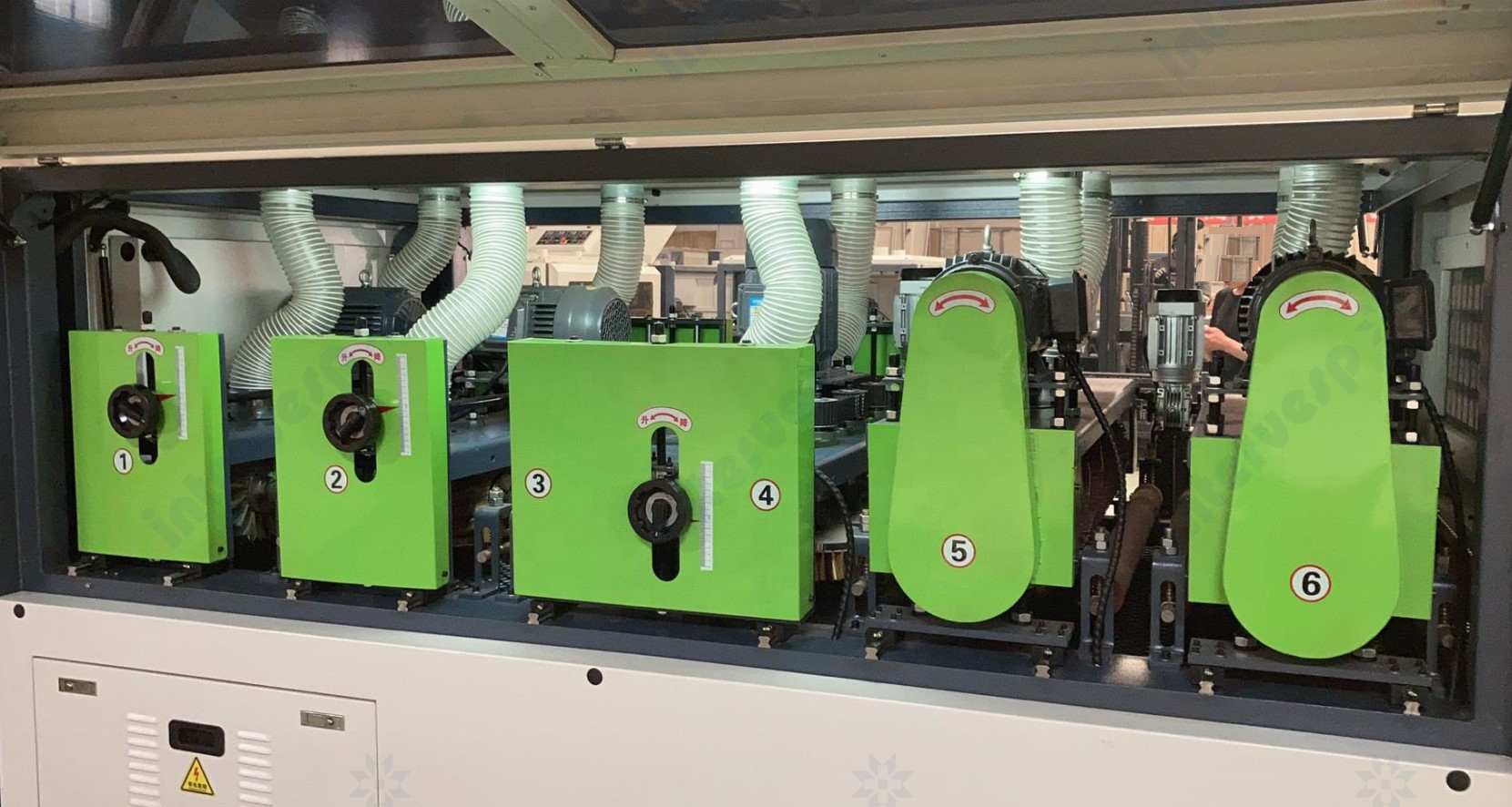

6 РАБОЧИХ УЗЛОВ

1-2 узел – поперечные шлифовальные щетки

3-4 узел – дисковые шлифовальные щетки
5-6 узел -  продольные шлифовальные щетки

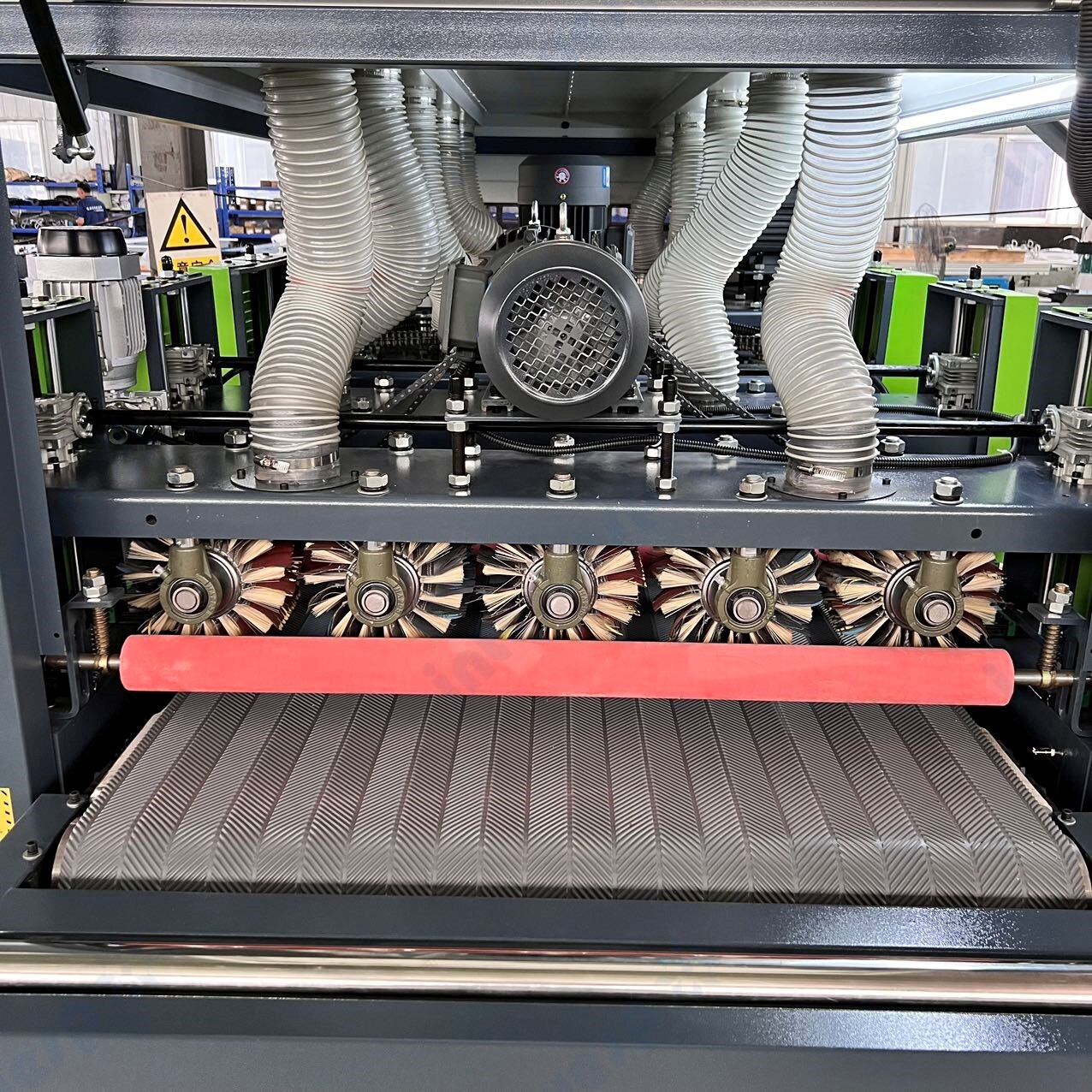

1-2 УЗЕЛ – ПОПЕРЕЧНАЯ ШЛИФОВКА

2 ряда роликовых шлифовальных щеток, общим количеством 9 шт. (5 передних и 4 задних щетки)

частотно-регулируемый привод,

колебательная (подъем с помощью ручного маховика), точная регулировка

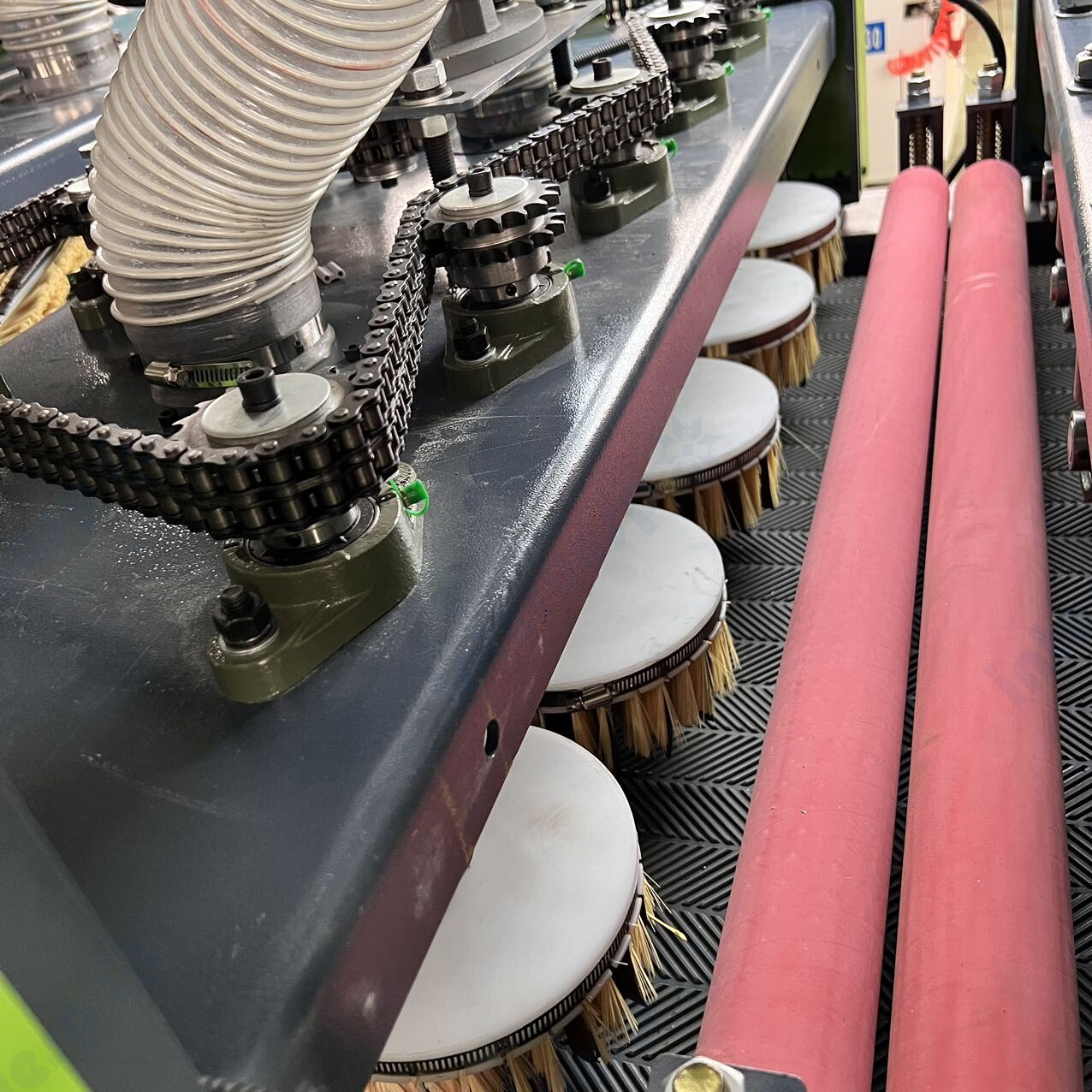

3-4 УЗЕЛ – ОРБИТАЛЬНАЯ ШЛИФОВКА

2 ряда дисковых шлифовальных щеток, общим количеством 9 шт. (5 передних и 4 задних щетки)

частотно-регулируемый привод,

колебательная (подъем с помощью ручного маховика), точная регулировка

5-6 УЗЕЛ – ПРОДОЛЬНАЯ ШЛИФОВКА

2 ряда роликовых шлифовальных щеток, общим количеством 2 шт. (1 передняя и 1 задняя щетка)

частотно-регулируемый привод,

колебательная (подъем с помощью ручного маховика), точная регулировка

Материал щеток – сизаль.

Сизаль — натуральный материал; он снабжен связующей тканью, которая надежно удерживает абразивную бумагу, обеспечивая твердость, эластичность и мягкую полировку.

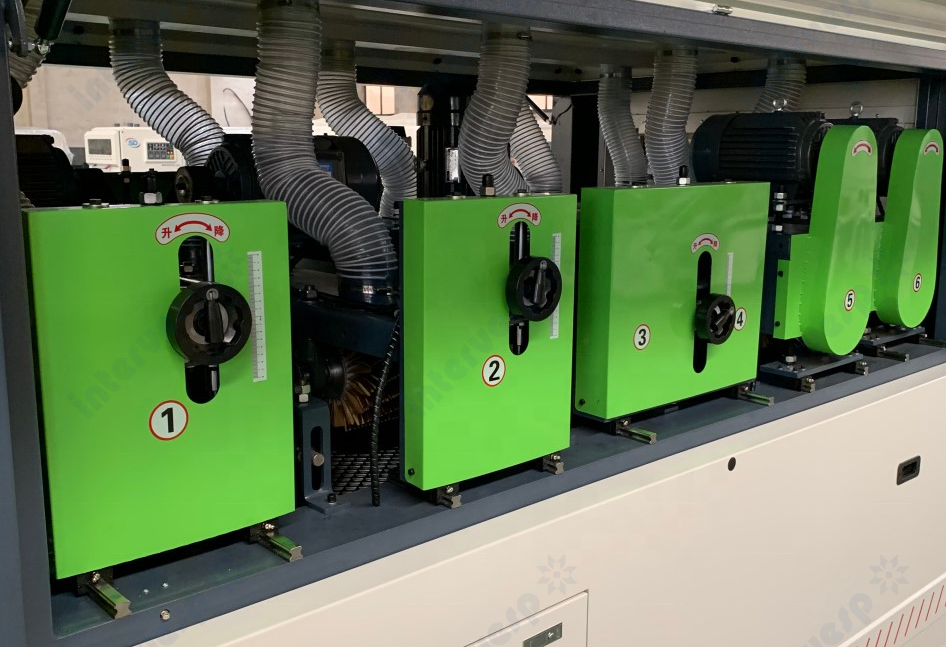

РЕГУЛИРОВКА ШЛИФОВАЛЬНЫХ УЗЛОВ

Узел имеет ручную регулировку вверх и вниз.

УЗЕЛ 3-4

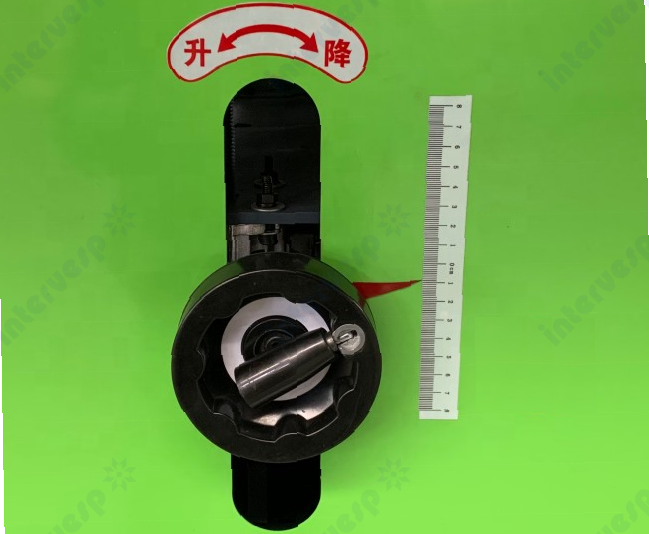

Станок имеет возможность выполнения независимой точной настройки с помощью одной оси (с помощью ручного маховика). Узел оснащен независимой подъемной шкалой для точной настройки.

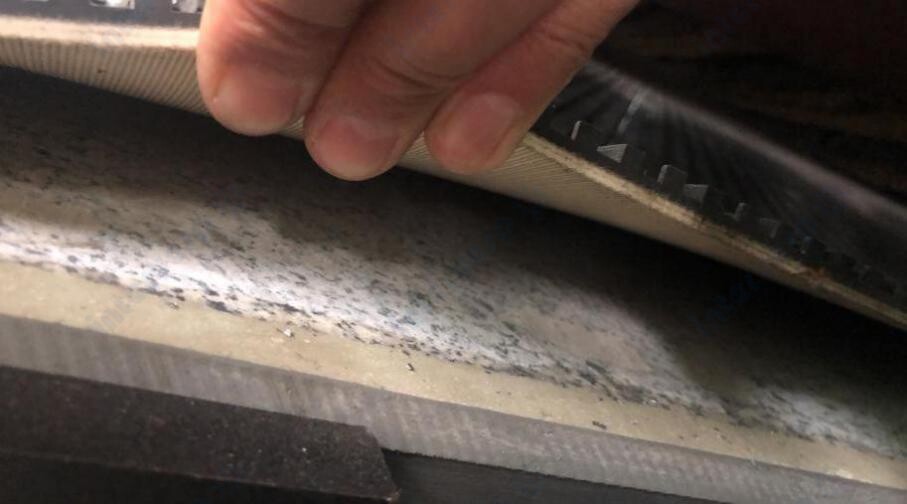

МРАМОРНЫЙ СТОЛ

прочный, ровный и долговечный.

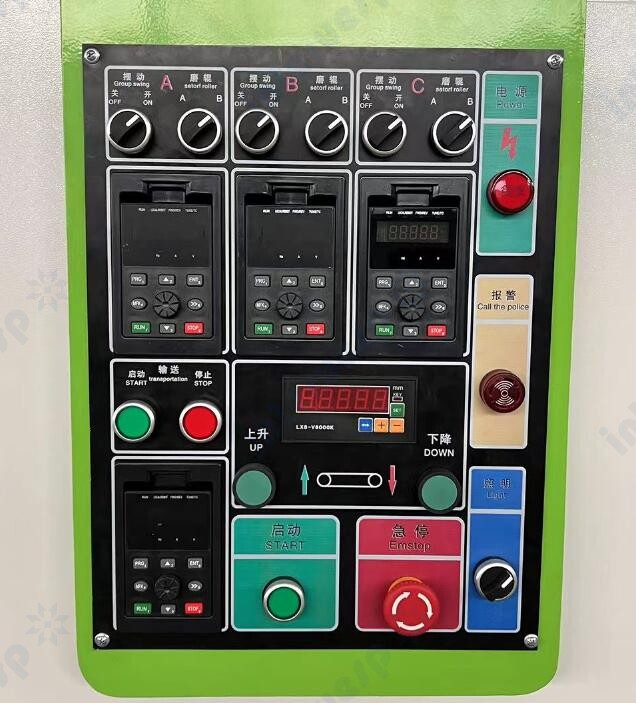

ПАНЕЛЬ УПРАВЛЕНИЯ

Понятная и удобная панель управления.

Режим A (грубая шлифовка заготовки)

Режим B (тонкая шлифовка заготовки)

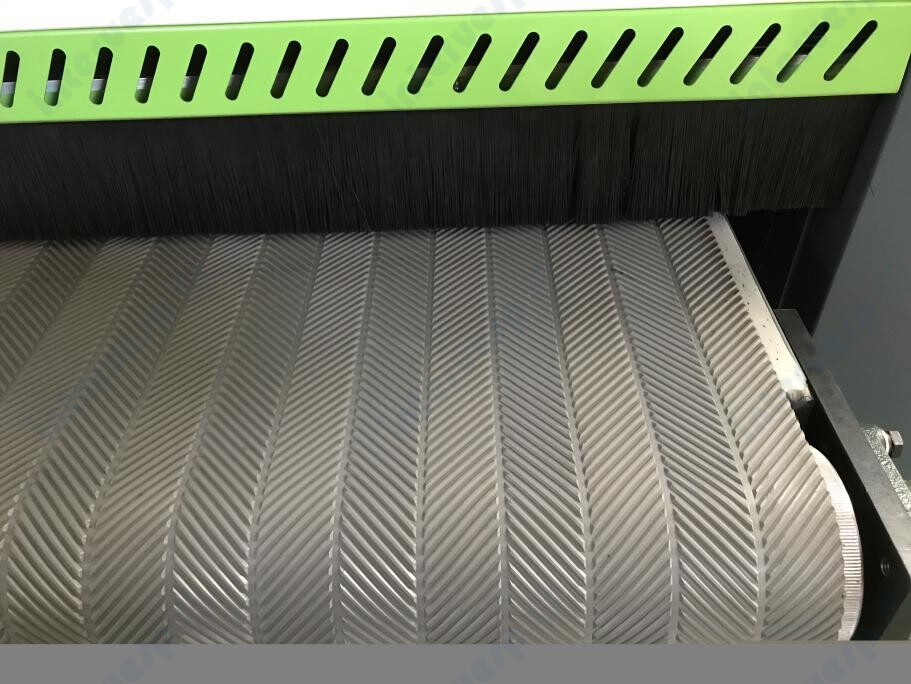

КОНВЕЙЕР ПОДАЧИ ЗАГОТОВОК

конвейерная лента толщиной 1 см

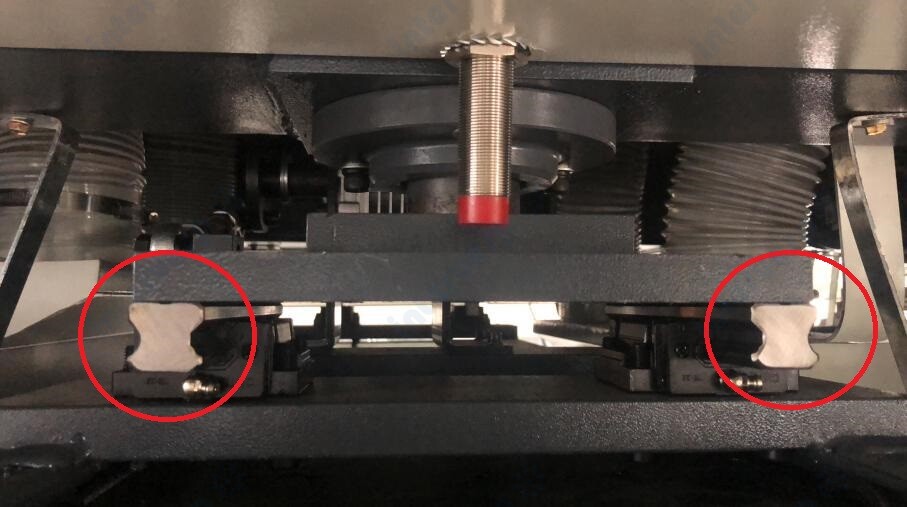

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ

имеют надежную конструкцию и установлены на специально подготовленной площадке, что исключает любые изгибы и перекосы направляющих, снижается вибрация и нагрузка на подшипники и другие узлы станка.

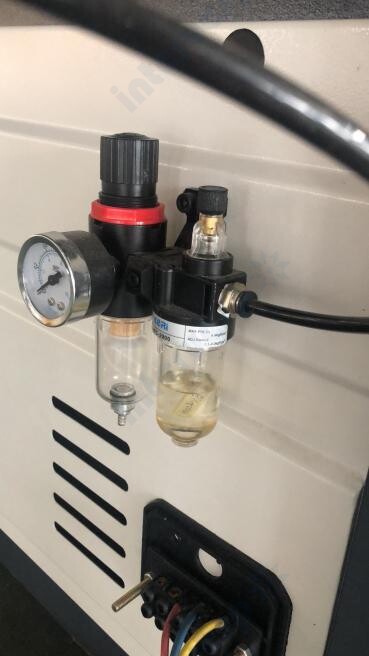

БЛОК ПОДГОТОВКИ ВОЗДУХА

оснащен влагоотделителем. Очищает сжатый воздух от конденсата, влаги и твердых частиц, позволяет устанавливать и контролировать необходимое рабочее давление.

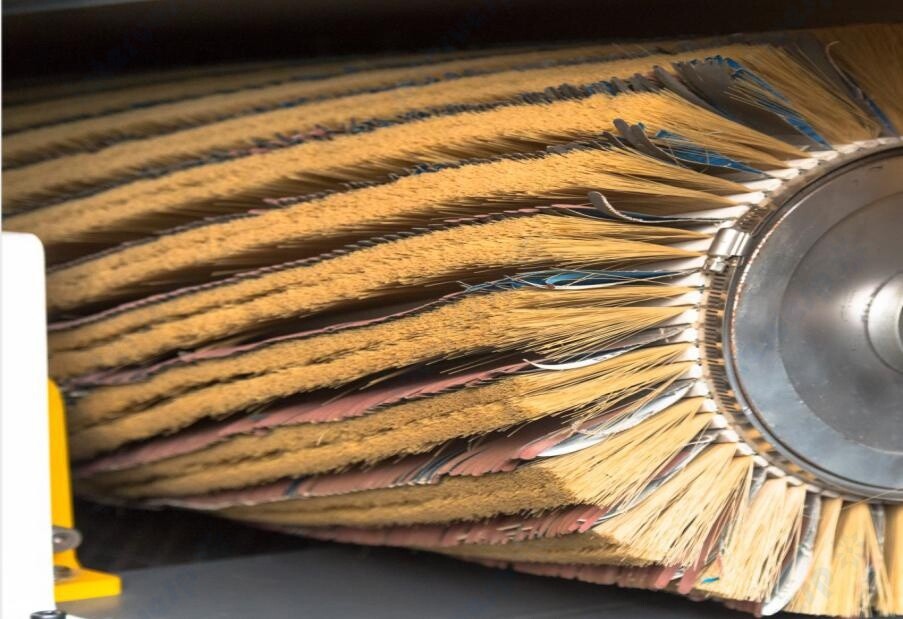

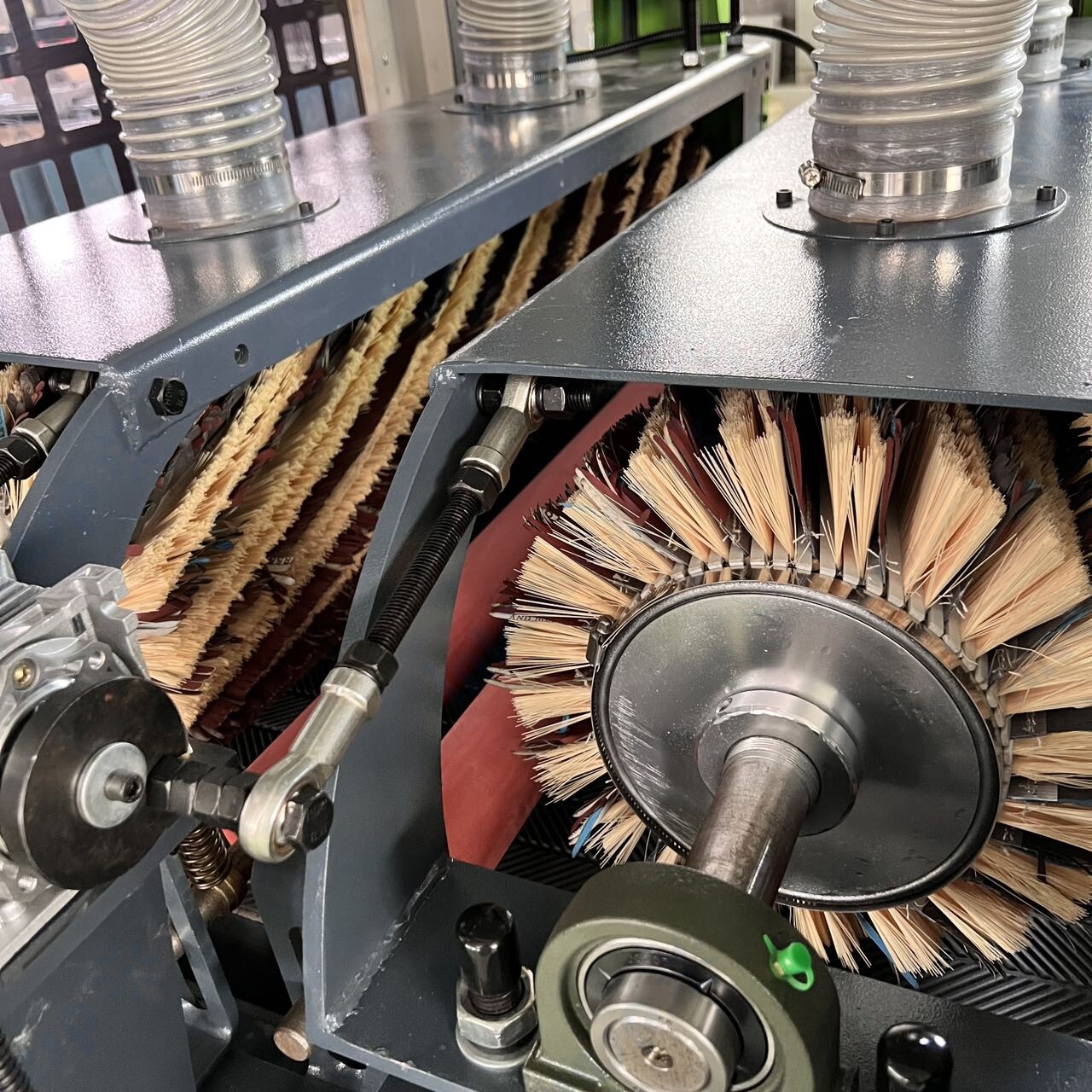

ШЛИФОВАЛЬНАЯ ЩЕТКА

новый антистатический материала с двусторонней шлифовальной бумагой разной зернистости.

абразивные материалы: антистатический сизаль,

полоски наждачной бумаги немецкого производителя Hermes

натуральные волокна сизаля (из листьев агавы) обладают природными антистатическими свойствами, что критически важно при обработке древесины и МДФ для предотвращения налипания пыли на поверхность и абразив

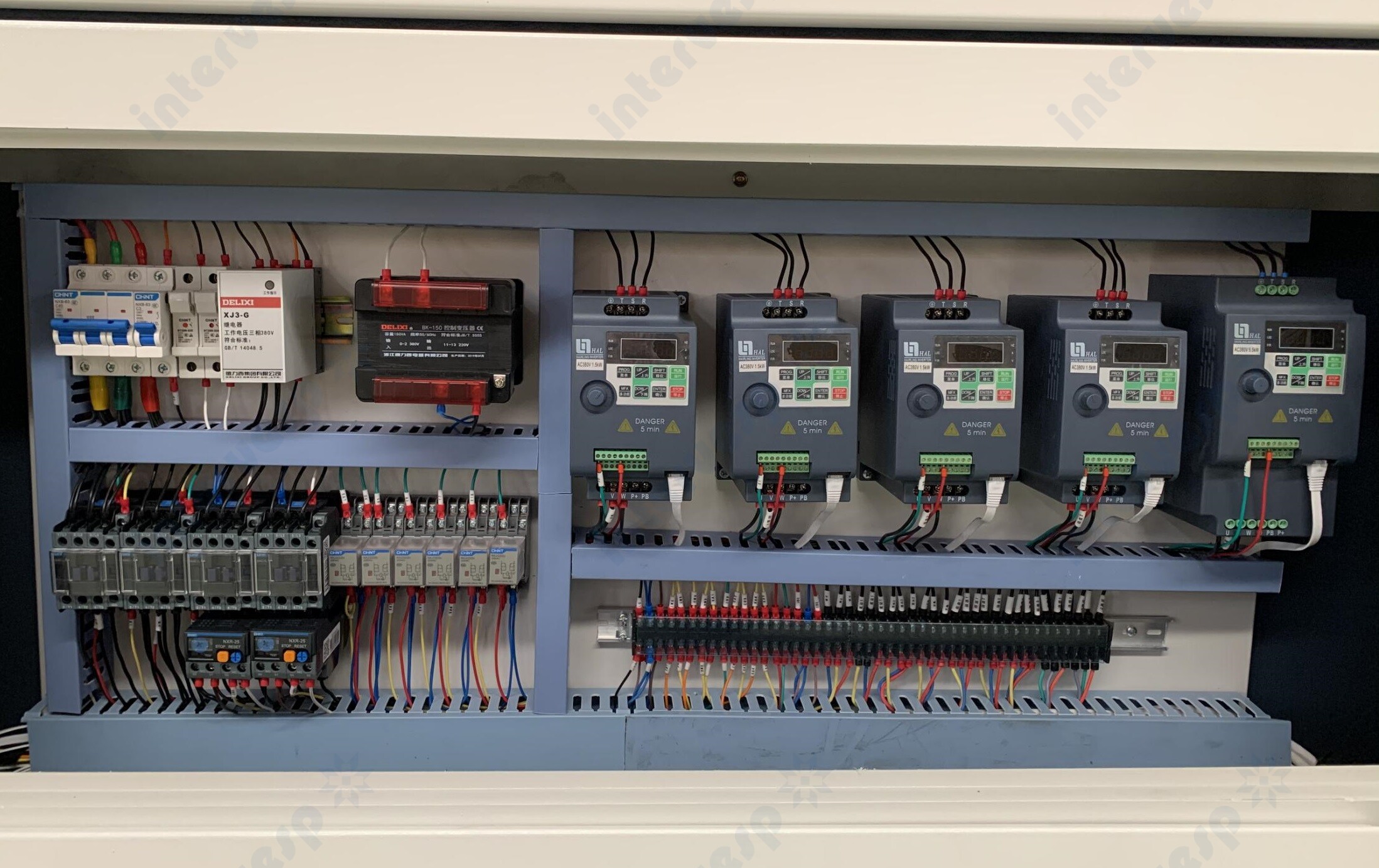

ЭЛЕКТРОКОМПОНЕНТЫ

Преобразователь частоты Qingdao Hailing, контактор Chint, реле, трансформатор, устройство защиты последовательности фаз - Delixi

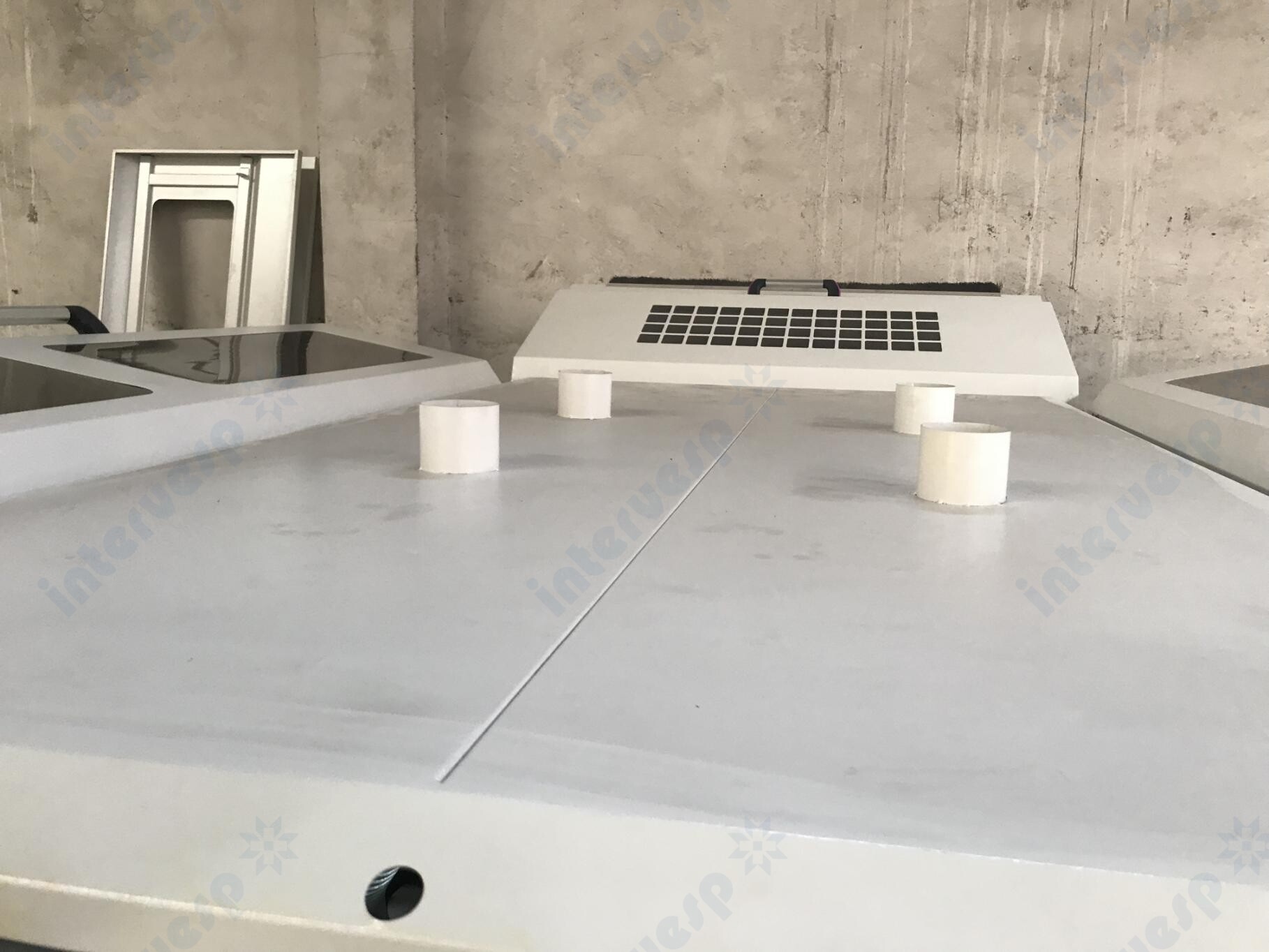

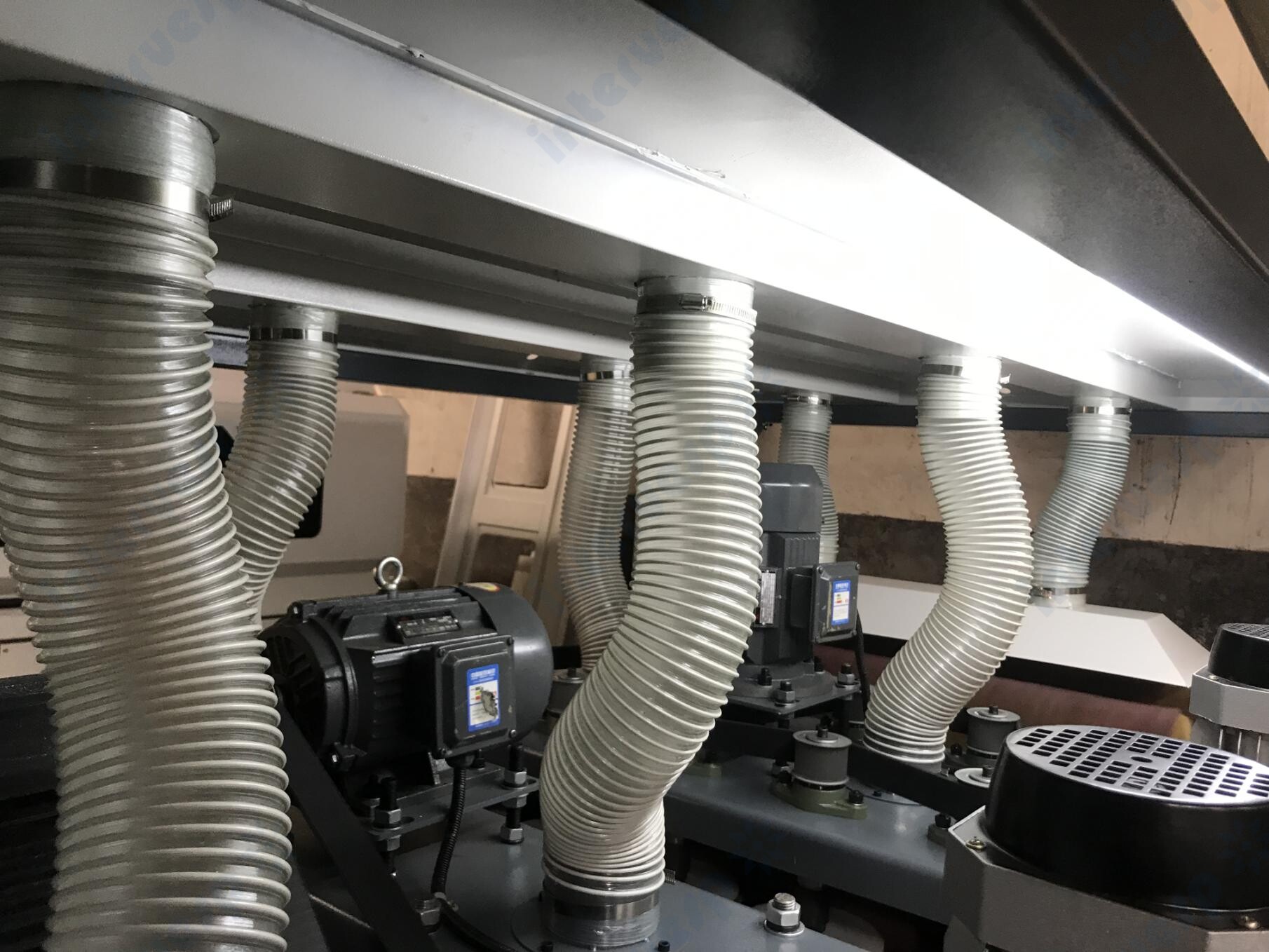

СИСТЕМА АСПИРАЦИИ

Параллельная конструкция отверстий для всасывания пыли. Требуется всего 4 аспирационных выхода
