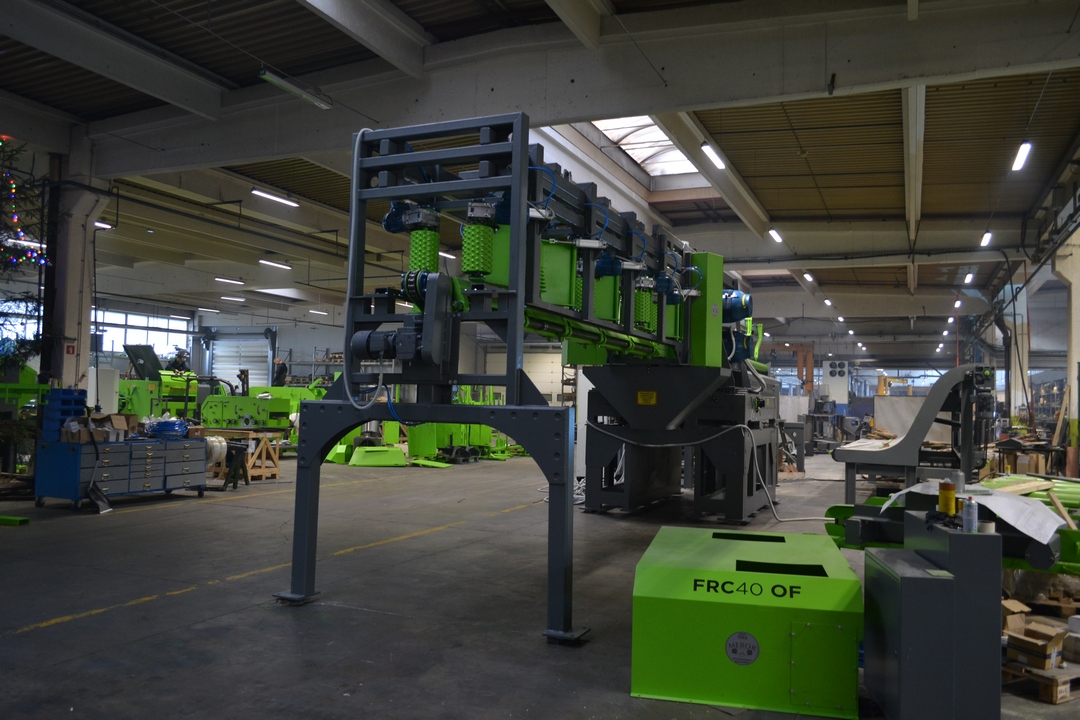

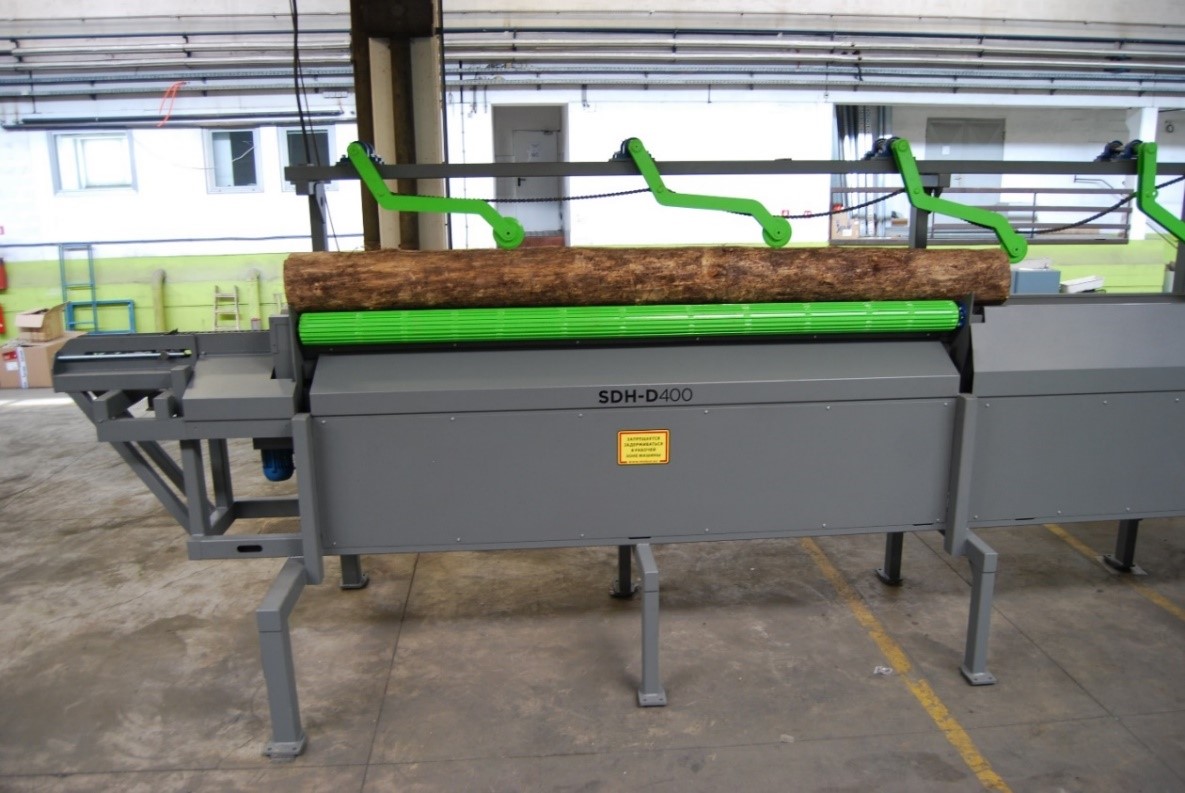

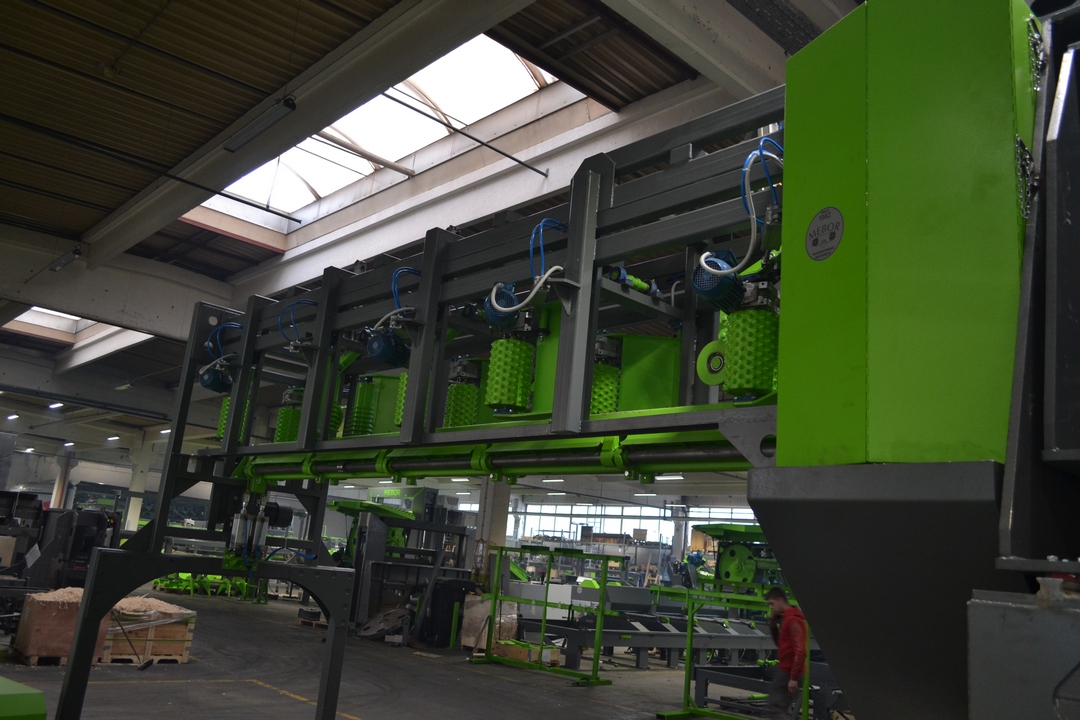

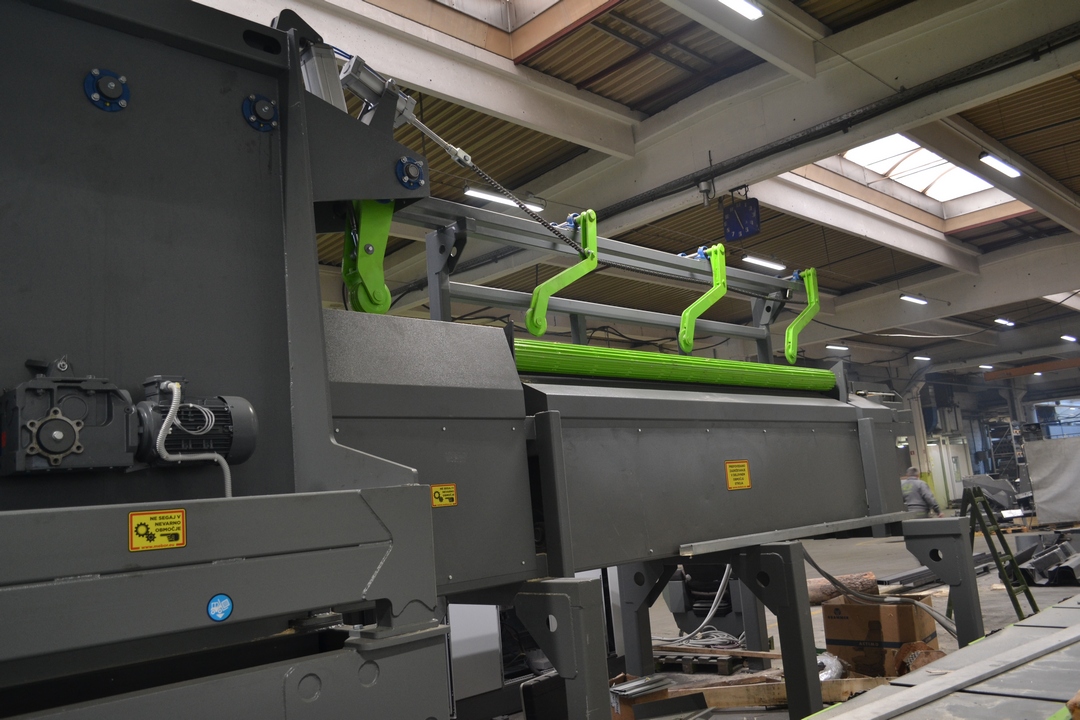

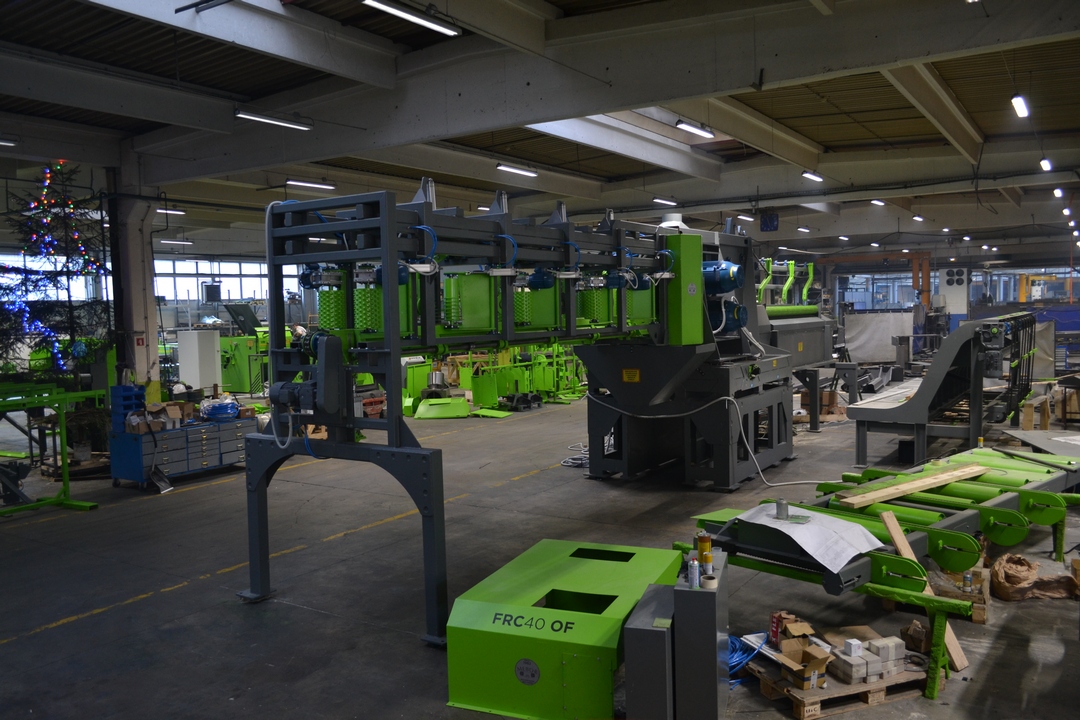

Круглопильный брусующий станок SDH-D 500S
Размеры обрабатываемого бревна, мм:
диаметр: 470-500
длина: 6000
Диаметр пил, мм: 600
Скорость подачи, м/мин: 10-50
Масса станка, кг: 13000
- тяжелая и выносливая конструкция
- амперметры нагрузки главных двигателей
- плавно регулируемая скорость подачи при помощи инвертера

Особенности конструкции
|
|
|
|
|
Система позиционирования полотен
- полотна на валах всегда находятся в фиксированном положении
- регулируемый размер центральной части (бруса) - левая и правая группа валов (полотен) подвижные с серводвигателями
Каждая группа валов является подвижной и независимой - позволяет центральный распил
Возможные схемы раскроя:
- один центральный брус
- два центральных бруса (требуется соответствующая разгрузка)
- три центральных бруса (требуется соответствующая разгрузка)
Примечание: возможна регулировка размера одного центрального бруса. Количество центральных брусов не регулируется в процессе работы-остается неизменным на протяжении всей смены
Высококачественный производственный процесс; все компоненты обработаны на ЧПУ; вся сталь с пескоструйной обработкой, для лучшего качества сварки и покраски
Исключительно высококачественные и надежные компоненты (подшипники SKF, подшипники SNR в корпусах, двигатели Lenze и Weg, коробки передач Lenze и Bonfiglioli, цепи Iwis, компоненты Schneider Electric, компьютеры Unitronics & Lenze PLC, гидравлические насосы Casappa, гидравлические клапаны Poclain и другие)
Доступные опции
- увеличенная длина подачи
- подрамник для машины, подачи и разгрузки (OSDH) – для стандартной
рабочей высоты 2 м:
ПРИМЕЧАНИЯ: для этого типа машин должен быть включен подрамник, при необходимости высота может быть ниже; индивидуальная высота подрамника – цена по запросу
выбор главных приводов
4 x 75 кВт
4 x 90 кВт
4 x 110 кВт
Система управления
Примечание - эта система управления должна быть включена, когда SDH-D 500 S является автономным устройством. Если SDH-D 500 S является частью новой линии распиловки -электрическое и управляющее оборудование должны быть указаны для всей линии вместе.
- Панель автоматического управления с программным обеспечением Mebor;
- моторизованное и автоматическое регулирование размера центральной части (брус)
- большой джойстик для управления подачей бревен
- Преобразователи частоты для 4 главных приводов; включая дополнительные электрические коробки с кондиционером, особенности:
- Оптимальная скорость вращения дисковых пил для повышения производительности пиления
- Меньшее энергопотребление при запуске
- Стабилизация энергии низкого качества и снижение энергопотребления
Мощность главных приводов: | Цена системы частотных преобразователей |
4 x 55 кВт | Предложение по запросу |
4 x 75 кВт | Предложение по запросу |
4 x 90 кВт | Предложение по запросу |
4x110 кВт | Предложение по запросу |
Технические характеристики
максимальный диаметр бревна (без лезвий на верхнем валу), мм | 400 |
при использовании центрального распила, мм | 400 |
с минимальным размером бруса 75 мм, мм | 400 |
с размером центрального бруса 150 мм, мм | 410 |
с размером центрального бруса 280 мм, мм | 410 |
Версия с увеличенным диаметром бревна - максимальный диаметр бревна (с дополнительными полотнами, установленными на верхнем валу): | 470-500 |
при использовании центрального распила (прямое бревно, мм | 430 |
с минимальным размером бруса 75 мм, мм | 450 |
с размером центрального бруса 150 мм, мм | 480 |
с размером центрального бруса 280 мм, мм | 500 |
минимальный диаметр бревна, мм | 120 |
минимальная длина бревна, мм | 2400 |
максимальная длина бревна, мм | опционно |
максимальное количество дисковых пил, шт. | - |
диаметр круглой пилы, мм | 600 |
мощность главных приводов, кВт | 4х55 |
приблизительный вес при подаче, кг | 13000 |
