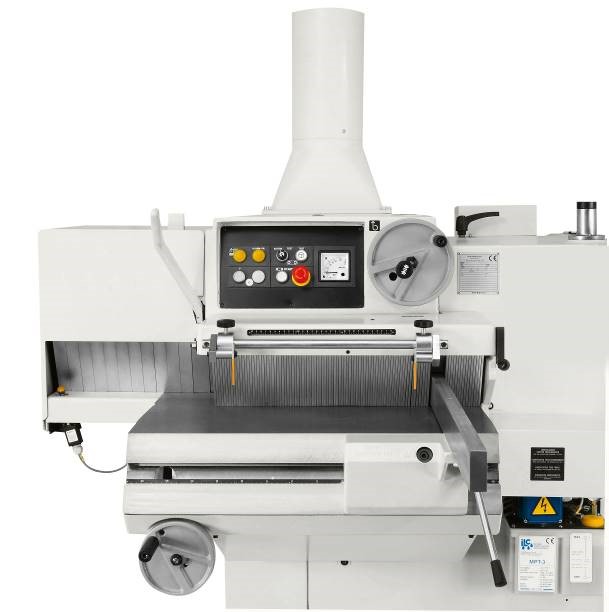

Автоматический многопильный станок CLASS M 3

Автоматический многопильный станок CLASS M 3.

Литая чугунная станина

Подающий транспортер с чугунными сфероидальными звеньями прямого соединения.

Направляющие с низким коэффициентом трения для скольжения подающего транспортера, одна из которых имеет призматическое сечение для обеспечения идеальной линейности перемещения.

Автоматическая смазка подающего транспортера.

Фрикционная муфта на вариаторе скорости подающего транспортера для обеспечения полной безопасности при случайной остановке транспортера.

Моноблочный чугунный шпиндельный цилиндр большого диаметра. Это цилиндр с простым эксцентричным перемещением позволяет работать с пильными дисками различных диаметров.

Несущий шпиндель пильных дисков на 4-х подшипниках для обеспечения максимальной жесткости конструкции.

Система прижима для обеспечения точных распилов, включающая, помимо деревянных прижимных башмаков, 2 стальных валика перед пильной группой и 2 стальных валика после пильной группы.

2 индикатора положения пильных дисков для базирования (отсчета) распила.

Пуск электродвигателя пильных дисков по схеме «звезда – треугольник».

Сервисный набор для обслуживания станка.

Втулка с кольцами различной толщины и фланцами диам. 95 мм, 100 мм макс. высота заготовки при диаметре пильных дисков 300 мм.

Безопасность/Защита

4 ограждения от отскока или скачка заготовки в обратном направлении для безопасности оператора.

Электрошкаф с навесным замком для главного выключателя и защитой от перегрузки.

Вспомогательная цепь низкого напряжения (110 В).

Кнопки аварийной остановки станка, расположенные на входе и на выходе станка.

Микровыключатель безопасности на дверце доступа к пильному диску.

Дверца открывается только при неподвижном шпинделе.

Катушка минимального напряжения.

Импульсная кнопка для транспортера подачи.

Амперметр для проверки потребляемой мощности.

Микровыключатель безопасности

для максимальной ширины заготовки.

Верхняя защита на выходе станка.

Нижняя защита на подающем транспортере

вместе с аспирационным патрубком диаметром 120 мм.

Лампа уровня масла, для смазки подающего транспортера.

Удлинитель ограждения для защиты пальцев от обратного отскока на входе (вся передняя часть станка).
