Вертикальный ленточнопильный станок VTZ 1400 PLUS

Словения
Основные характеристики

Максимальный диаметр бревна, мм: 1200

Мощность главного двигателя, кВт: 90

Ширина полотна пилы (одно/двухсторонее), мм: 206/225

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 1

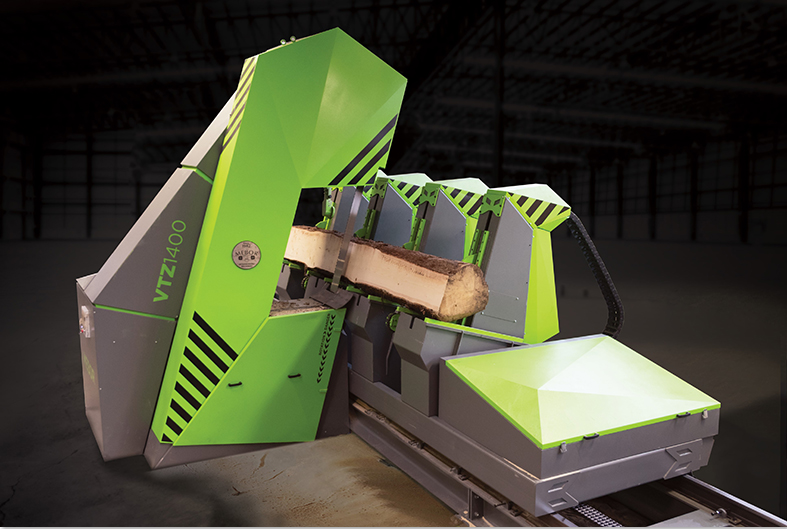

Вертикальный ленточнопильный станок VTZ 1400 PLUS

Оборудование и характеристики

  • Сверхмощная сильная и крепкая конструкция с подрамой (не нужен бетонный фундамент)
  • наклонная головка под углом 17°
  • колеса из литой стали; одна установленная сторона – легкий доступ для замены полотна
  • главный двигатель для ременной трансмиссии с меньшей потерей мощности
  • система смазки колес
  • давление направляющих полотна пилы (без настройки - единая настройка экономит время); верхняя направляющая гидравлически настраивается вверх/вниз
  • автоматическое гидравлическое натяжение пилы – автоматически поддерживает напряжение
  • электронное натяжение полотна пилы – быстрая настройка положения обоих колес гарантирует правильное выравнивание полотна на колесах и долгий срок службы полотна; система показывает когда колеса в неправильном выравнивании предотвращая потерю напряжения в лезвии
  • возможность распила в одном или обоих направлениях (одинарный или двойной распил); в сочетании с правильными разгрузочными конвейерами (не включены)
  • компьютер ПЛК, установленный на головке для непосредственного регулирования выравнивания полотна, натяжения и замены пил
  • легко открывающаяся пневматическая дверь для замены пил

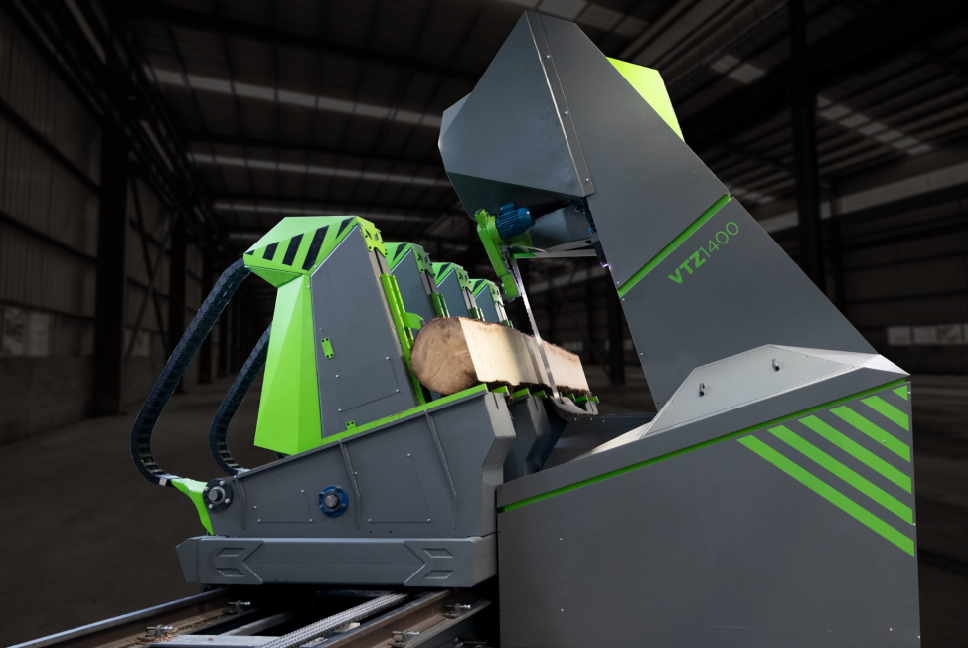

Вертикальный ленточнопильный станок VTZ 1400 PLUS
1.1.НАКЛОННАЯ ЛЕСОПИЛЬНАЯ КАРЕТКА ДЛЯ БРЕВЕН – VZH 1200 SUPERFAST

Технические данные

  • зазор между колоннами:                                  1150 мм
  • зазор между зажимами:                                     950 мм
  • максимальный диаметр бревна:                    1200 мм
  • ширина рельсов:                                             1500 мм
  • размеры (длина/ширина/высота):                  на заказ / 2400 мм / 2500 мм
  • приблизительный вес:                                    10000 кг (4 головки); 2000 кг на дополнительную головку



Оборудование и характеристики

  • Сильная и мощная конструкция для продления срока службы и уменьшения обслуживания
  • Структура тележки выполнена из конструкционной стали с высокой производительностью Strenx® увеличивающей прочность конструкции и уменьшающей общий вес тележки – умно спроектированная структура
  • Наклонная рама тележки на 17° обеспечивает безударный прием распиленных досок верхней стороной вверх
  • Высокоскоростная электрическая тележка с бесщеточным приводом – SUPERFAST
    • высокоскоростное ускорение и замедление
    • максимальная скорость обратного хода каретки: до 240 м/мин
    • интеллектуальная система позиционирования каретки, определяющая положение бревна; точка входа и выхода полотна
    • передача энергии торможения (замедления) на другие приводы в системе - энергосбережение
    • уникальная подача каретки с цепной передачей (меньше обслуживания, более простая установка)
  • КОЛОННЫ ТЕЛЕЖКИ для зажатия и позиционирования бревен 4 шт
  • НЕЗАВИСИМОЕ ПОЗИЦИОНИРОВАНИЕ КАЖДОГО ШКИВА для контроля конусности и выпрямления древесины; что приводит к лучшему использованию и точности
  • Скорость позиционирования: до 550 мм/с (21"/с)
  • Полная гибкость для позиционирования закривленных бревен или бревен в форме конуса
  • Движение шкивов на массивных, негабаритных линейных направляющих - точная шлифовка; без трения
  • Гидравлические зажимы монтируются на каждом шкиве
  • Быстрый зажим с помощью механизма рычагов
  • Гидравлически настраиваемая глубина зажимных крюков
  • Полностью регулируемое давление зажима
  • Автоматическая функция подтягивания зажимов после зажима - обеспечение прямого зажима бревна и точности последней доски от бревна
  • Тормоз на зажимном механизме предотвращает движение бревна при распиле
  • Устройство для поворота бревен, монтируется на тележке 2 шт
  • Тройные цепи (одна спереди и две сзади), приводятся в действие электроприводом с регулируемой скоростью
  • Интеллектуальный гидравлический силовой агрегат, определяющий нагрузку и самостоятельно регулирующий необходимую скорость и давление - мин. энергопотребление; электронный контроль уровня масла; автоматический мониторинг чистоты масляного фильтра
  • Автоматическая система смазки
  • Все необходимые кабели

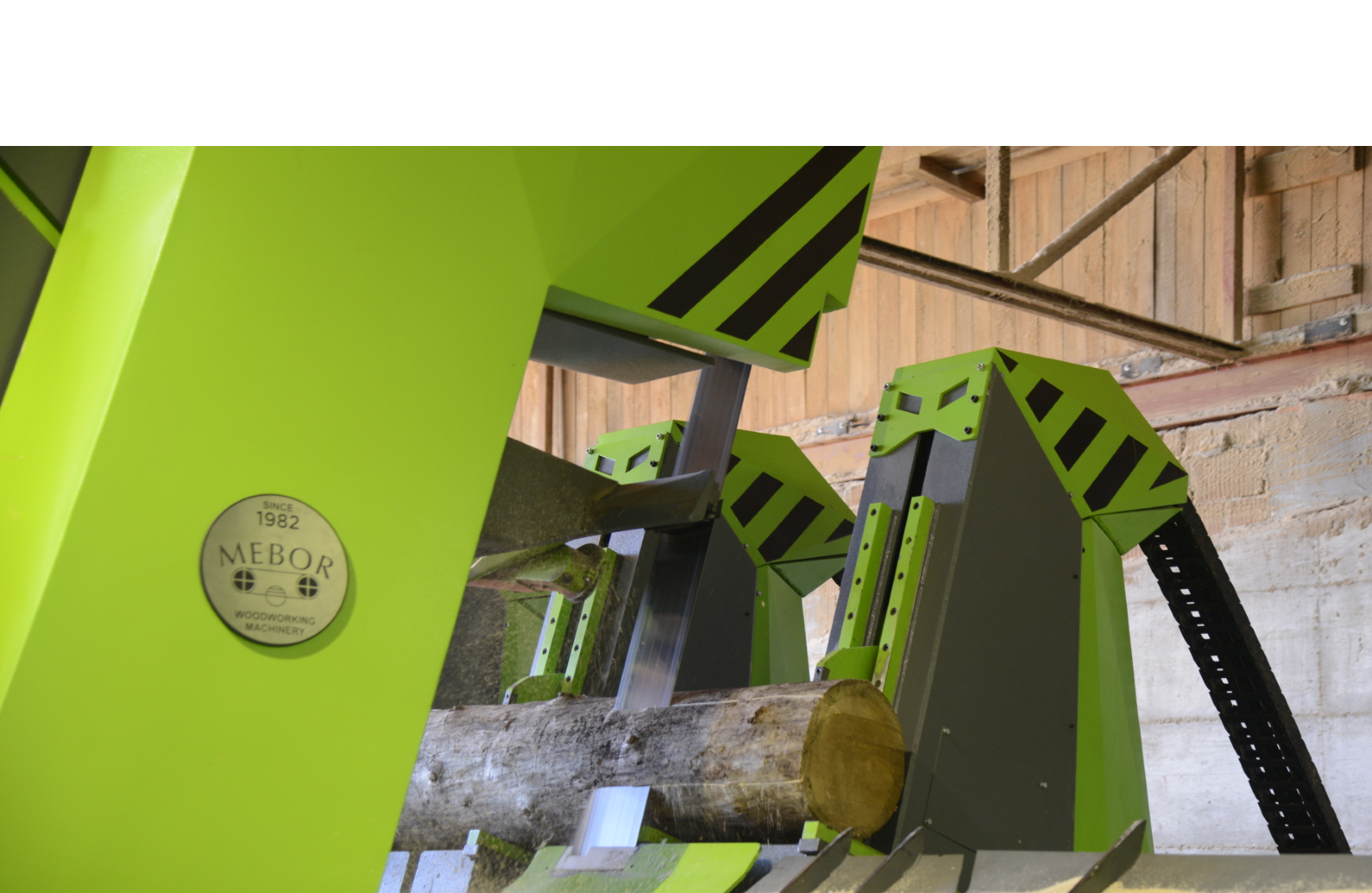

Вертикальный ленточнопильный станок VTZ 1400 PLUS

Автоматическая система управления VTZ - FAST 15 с электрооборудованием

  • все необходимое электротехническое оборудование; электрошкаф с кондиционером
  • преобразователь частоты для главного двигателя; обеспечивает настройку скорости вращения полотна пилы для оптимального распила древесины различной твердости; медленный запуск главного двигателя – могут использоваться менее мощные плавкие предохранители
  • преобразователь частоты для главного привода 90 кВт
  • 40 mW, зеленый лазер, показывает положение полотна на бревне
  • станция оператора с сиденьем, распределительным щитом, двунаправленной педалью для ручного управления подачей каретки
  •  пропорциональный джойстик "все в одном"  (также позволяет изменять размеры)
    • регулируемая скорость гидравлических функций и поворота бревен
    • регулируемая скорость позиционирования зажимов
  • современная система управления для простоты управления - меньше кнопок
  • современный дизайн автоматизации (распределенное управление EtherCAT) с меньшим количеством кабельных соединений и более простым и надежным электрооборудованием
  • Промышленный ПК LENZE с 17-дюймовым сенсорным экраном и подключением Ethernet к ПЛК т
  • точное позиционирование шкивов и каретки с сервоинверторами
  • воспоминания о заданных размерах пилы и комбинациях размеров
  • программирование размеров, которые нужно распиливать в соответствии с заданными размерами
  • HANDS FREE, полностью автоматическая последовательность резки, без использования рук
  • помогающие экономить время характеристики предотвращают задержки оператора
  • ввод входа бревна и точки выхода - без задержек для оператора = более быстрая работа
  • автоматическое открытие зажимов
  • быстрый, автоматический возврат каретки в положение загрузки после завершения распиловки бревна
  • автоматическое позиционирование шкивов в наилучшее положение для поворота бревна
  • управление зажимами независимое, вместе в фиксированном положении или вместе с функцией контроля конусности
  • динамическое управление всеми сервоприводами - автоматически контролируется нагрузка на приводы, соответственно регулируется мощность и скорость
  • восстановление энергии при возврате каретки
  • загружаемая статистика работы
  • удаленное подключение к фабрике Mebor для устранения неполадок / помощи

Общая информация

  • Высококачественный производственный процесс; все компоненты обработаны на ЧПУ; вся сталь с пескоструйной обработкой, для лучшего качества сварки и покраски
  • Исключительно высококачественные и надежные компоненты (подшипники SKF, подшипники SNR в корпусах, двигатели Lenze и Weg, Lenze PLC, cервоприводы, серворегуляторы и редукторы; цепи Iwis; электрические компоненты Schneider; гидравлические компоненты  Poclain и другие

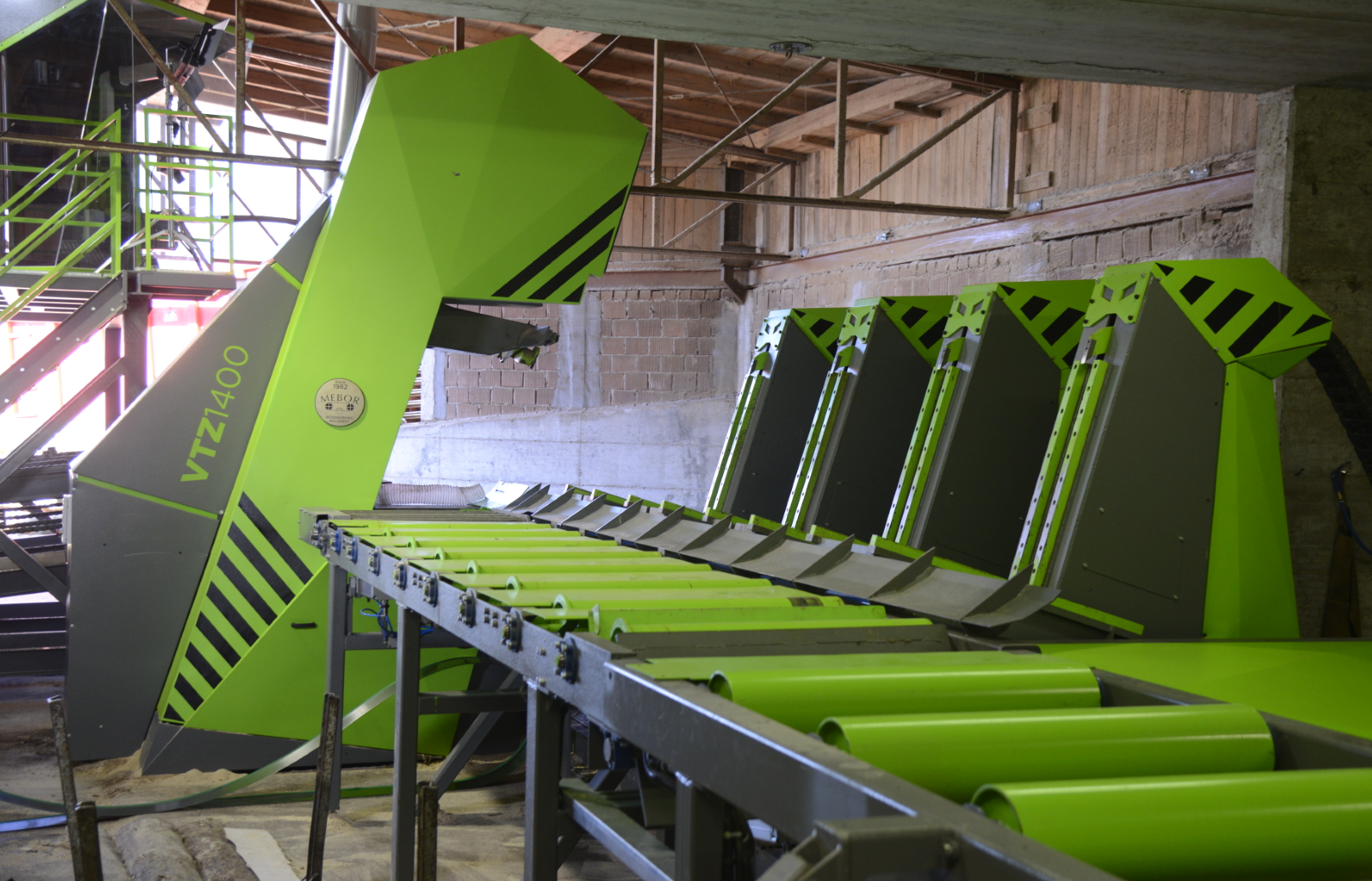

Вертикальный ленточнопильный станок VTZ 1400 PLUS

Дополнительные опции:

ВЕРТИКАЛЬНЫЙ ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК HEADRIG VTZ 1400

  • модернизация главного двигателя:
  • 110 кВт
  • автоматический спрей под давлением для смазки и очистки колес и полотна
  • автоматический спрей под давлением для зубов на полотне, сверху и снизу
  • автоматическое подрезное устройство, установленное на ленточной пиле, чистит
    поверхность ствола, продлевает срок службы полотен; автоматическая смена
    положения согласно диаметру бревна; автоматическое смещение при возврате
    каретки
  • датчик отклонения полотна (предупреждает оператора в случае неточности
    полотна и автоматически замедляет скорость распила)

ОПЦИИ – КАРЕТКА ЛЕСОПИЛЬНОГО СТАНКА

  • дополнительный 5-й зажим с независимым позиционированием
  • независимый, управляемое сервоприводом позиционирование размеров распила
  • высокоскоростной, регулируемый зажимной блок
  • дополнительное поворотное устройство с тремя цепями

ОПЦИИ – СИСТЕМА УПРАВЛЕНИЯ И ЭЛЕКТРООБОРУДОВАНИЕ

  • автоматизированная система позиционирования с фотоэлементами, установленными над кареткой для определения положения бревна для:
  • простого измерения диаметра бревна
  • автоматического позиционирования бревна к краю каретки и выравнивания в соответствии с конусностью бревна (мгновенное позиционирование бревна = экономия времени)
  • продольное позиционирование каретки в соответствии с положением бревна   (цена действительна для бревен длиной до 6 м)
  • лазерное сканирование бревен и полная оптимизация размеров реза по диаметру и форме бревен

       Сделайте запрос, чтобы получить цену и подробности

Технические характеристики

Основные характеристики
Максимальный диаметр бревна, мм 1200
Диаметр колес, мм 1400
Ширина колес, мм 190
Ширина полотна пилы (одно/двухсторонее), мм 206/225
Толщина тела полотна пилы, мм 1,47
Длина полотна пилы, мм 10450
Мощность главного двигателя, кВт 90
Максимальная высота распила, мм 1100
Максимальная глубина распила, мм 860
Размеры станка, мм 2400x2100x4800
Приблизительный вес, кг 9000
