Раскроечный центр для балок CT 600

Италия
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 1

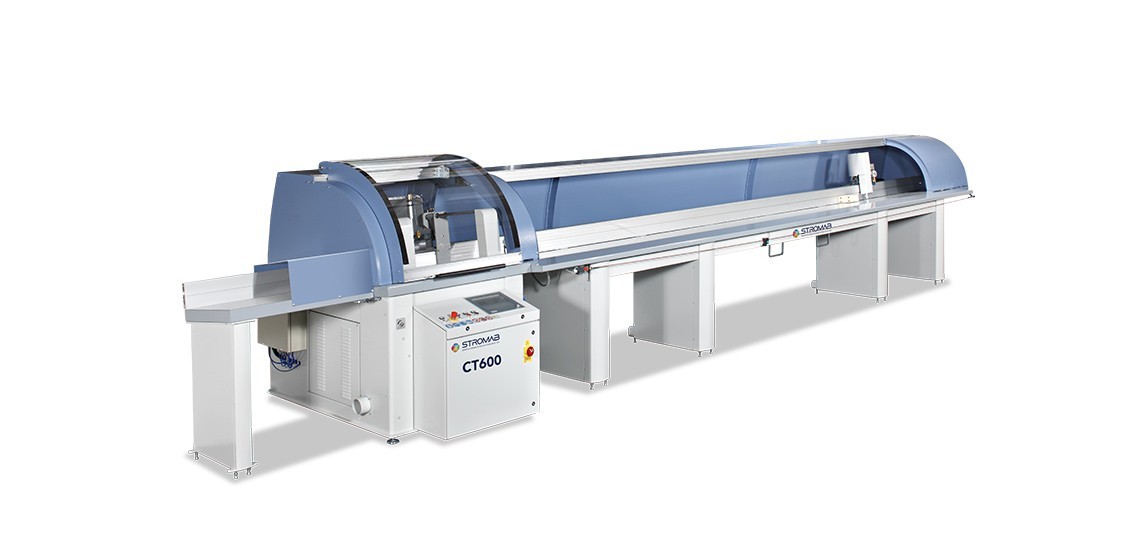

Раскроечный центр для балок CT 600

Предназначен для торцевания балок, досок на нужную длину и под заданный угол. Данное оборудование является высокопроизводительным и используется на предприятиях домостроения.

Раскроечный центр для балок применяется на деревообрабатывающих предприятиях, а также предприятиях каркасного и брусового домостроения и на участках производства сложных конструкций крыш в промышленных объемах.

Схема работы

Техническое описание основных узлов

Раскроечный центр для балок CT 600

АВТОМАТИЧЕСКИЙ ТОЛКАТЕЛЬ

Деталь подается автоматическим толкателем в зону обработки. Толкатель оснащен датчиком измерения заготовки.

Система подачи с кремальером и безщёточным двигателем.

Считывание позиционирования через резольвер безщёточного двигателя.

Пневматическое поднятие толкателя в конце цикла и возврат в поднятом состоянии на место начала цикла.

Раскроечный центр для балок CT 600

ФИКСАЦИЯ ЗАГОТОВКИ

В зоне торцевания заготовка фиксируется 2 горизонтальными и 2 вертикальными пневмоцилиндрами.

Пневматическая подача пильного узла, вращающийся стол.

2 вертикальных пневматических цилиндра с двойным стержнем.

2 фронтальных пневматических пластины для блокировки детали, управляемые контроллером в зависимости от угла распила.

Газовые пружины для поднятия защитного кожуха.

Раскроечный центр для балок CT 600

СТОЛ С ДИСКОВОЙ ПИЛОЙ

Вращается в пределах -70° 0° +70° (опционально -80° 0° +80°), это дает возможность торцевать заготовки под разными углами.

Раскроечный центр для балок CT 600

РУЧНАЯ СИСТЕМА ПОДЪЕМА / ОПУСКАНИЯ ФРЕЗЫ С ПНЕВМАТИЧЕСКОЙ БЛОКИРОВКОЙ

Раскроечный центр для балок CT 600

ПРОГРАММИРУЮЩЕЕ УСТРОЙСТВО BECKHOFF

Программирующее устройство BECKHOFF с сенсорным 12-дюймовым дисплеем высокого разрешения. Графический интерфейс 3-D с ПО Windows.

Порт USB и Ethernet.

Внесение и экспорт параметров станка через порт USB.

Подготовка и внесение рабочих списков напрямую на станке.

Передача рабочих списков, созданных на ПК, через порт USB или Ethernet.

Импорт файлов в формате .btl (10.4).

4 критерия оптимизации: макс. длина, мин. отход, последовательность, приоритет.

Графическое изображение обрабатываемой детали.

Раскроечный центр для балок CT 600

ФРЕЗА ДЛЯ ВЫРАБОТКИ РАЗЛИЧНЫХ ПАЗОВ

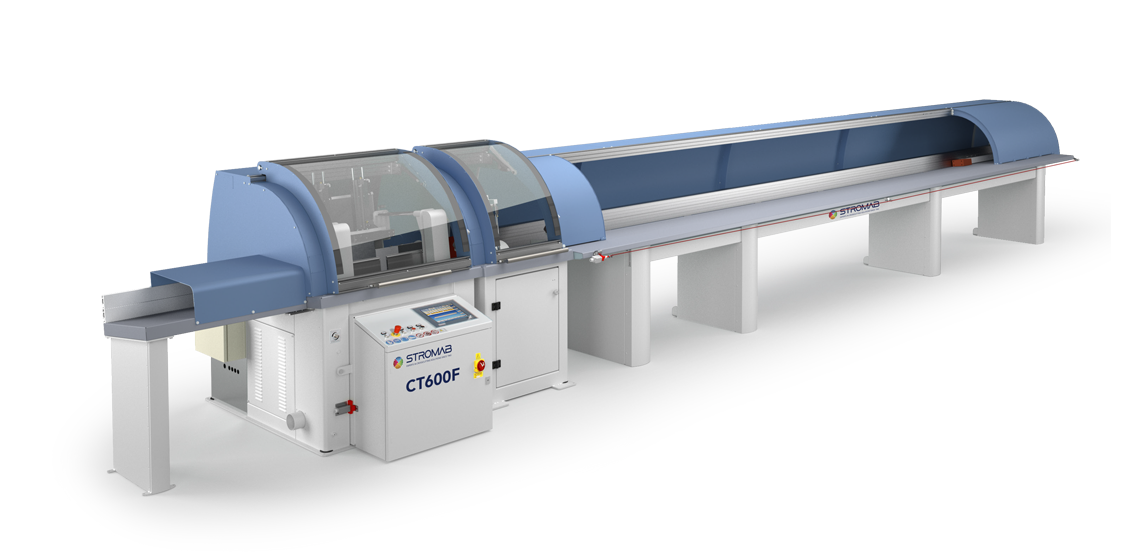

Станок СТ600 может быть опционально оснащен фрезой для выборки различных пазов. Данные станки широко применяются на предприятиях каркасного и брусового домостроения, а также на участках производства сложных конструкций крыш в промышленных объемах.

Раскроечный центр для балок CT 600

ОТКРЫВАЮЩАЯСЯ ДВЕРЦА ЛЮКА ДЛЯ СБРОСА ОБРЕЗКОВ

Раскроечный центр для балок CT 600

БОКОВОЙ ПРИЖИМ

Технические характеристики

Основные характеристики
Сечения заготовок 1
Распил на 0°, мм 200х215, 50х370
Распил на ± 30°, мм 200х185, 50х325
Распил на ± 45°, мм 200х150, 50х265
Распил на ± 80° 200х35, 50х63
Сечения заготовок 2
Распил на 0°, мм 160х315, 40х410
Распил на ± 30°, мм 160х270, 40х350
Распил на ± 45°, мм 160х220, 40х285
Распил на ± 80° 160х52, 40х70
Мин. высота детали, мм 10
Макс. длина материала на входе, мм 700
Электронный толкатель
Макс. скорость толкателя, м/мин 90
Точность позиционирования, мм 0,4
Макс. вес перемещаемого материала, кг 80
Торцовочный узел
Мощность двигателя, кВт 7,5
Диаметр пилы, мм 600
Автоматическое вращение стола +-70
Скорость вращения от 0° до 70°, сек. 1,3
Точность позиционирования, ° +-0,2
Фрезерный узел
Макс. диаметр фрезы, мм 280
Посадочное отверстие фрезы, мм 40
Пробег фрезерного узла, мм 400
Макс. ширина устанавливаемой фрезы, мм 100
Регулировка глубины фрезерования, мм 0-75
Мощность двигателя, кВт 4
Аспирационные патрубки, мм 120х3
