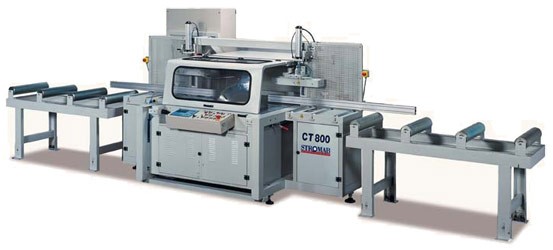

Раскроечный центр для балок CT800

Италия
Преимущества
  • в 4-5 раз большая производительность по сравнению с альтернативной технологией соединений «дерево-дерево»
  • позволяет создать полностью законченной автоматизированное производство деревянных до-мов «под ключ»
  • простота сборки и запатентованная технология с использованием специальной программы позволяет полностью избежать проблем при сборке готового комплекта дома
  • благодаря пятиосевому управлению станком возможно изготовление шестигранных сечений и рациональных углов стропильных ног
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 1

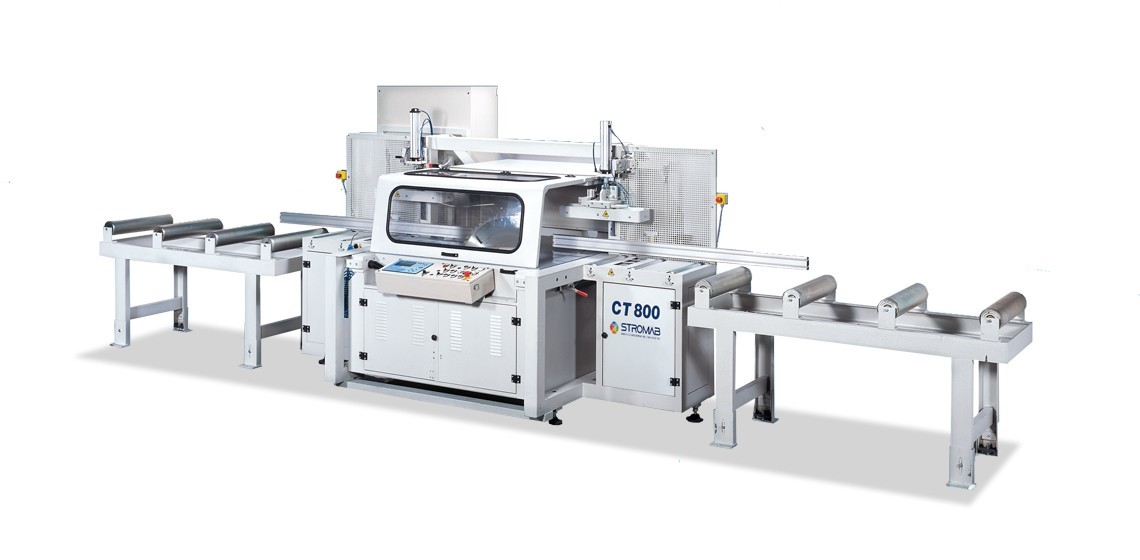

Раскроечный центр для балок CT800



Станок используется для автоматического раскроя балок (прямолинейного и под углом) в деревянном домостроении



Раскроечный центр для балок CT800

Отличительные характеристики:

  • Уникальный станок позволяет за счёт относительно небольших капитальных вложений производить элементы крыш, а также, используя металлические зубчатые пластины крепить их. В результате обеспечивается в 4-5 раз большая производительность по сравнению с альтернативной технологией соединений «дерево-дерево» при меньших (в 3-5 раз) капитальных вложениях в оборудование.
  • Применение этого станка в технологической линии со станками BLOX (AUTO BLOX) позволяет создать полностью законченной автоматизированное производство деревянных домов «под ключ»
  • Уникальная технология крепления элементов крыши металлическими зубчатыми пластинами позволяет обеспечить лучшие показатели безопасности конструкции крыши
  • Простота сборки и запатентованная технология с использованием специальной программы позволяет полностью избежать проблем при сборке готового комплекта дома на сборочной площадке, в сравнении с существующими технологиями производства в Беларуси.
  • Благодаря пятиосевому управлению станком возможно изготовление шестигранных сечений и рациональных углов стропильных ног.
  • Автоматический центр для раскроя балок CT800 оснащен твёрдосплавным пильным полотном Ø 800 мм  (20 л.с.), которое  через позиционирующий привод поворачивается на 340о и при помощи сервогидравлического привода и наклоняется от 90о до 45 о, что позволяет получать любые заготовки для крыш
  • Пила приводится в действие пневматически и через привод независимого цифрового датчика автоматически позиционируется в любое положение, что позволяет получать идеально точные заготовки с высокой производительностью

Техническое описание

Раскроечный центр для балок CT800

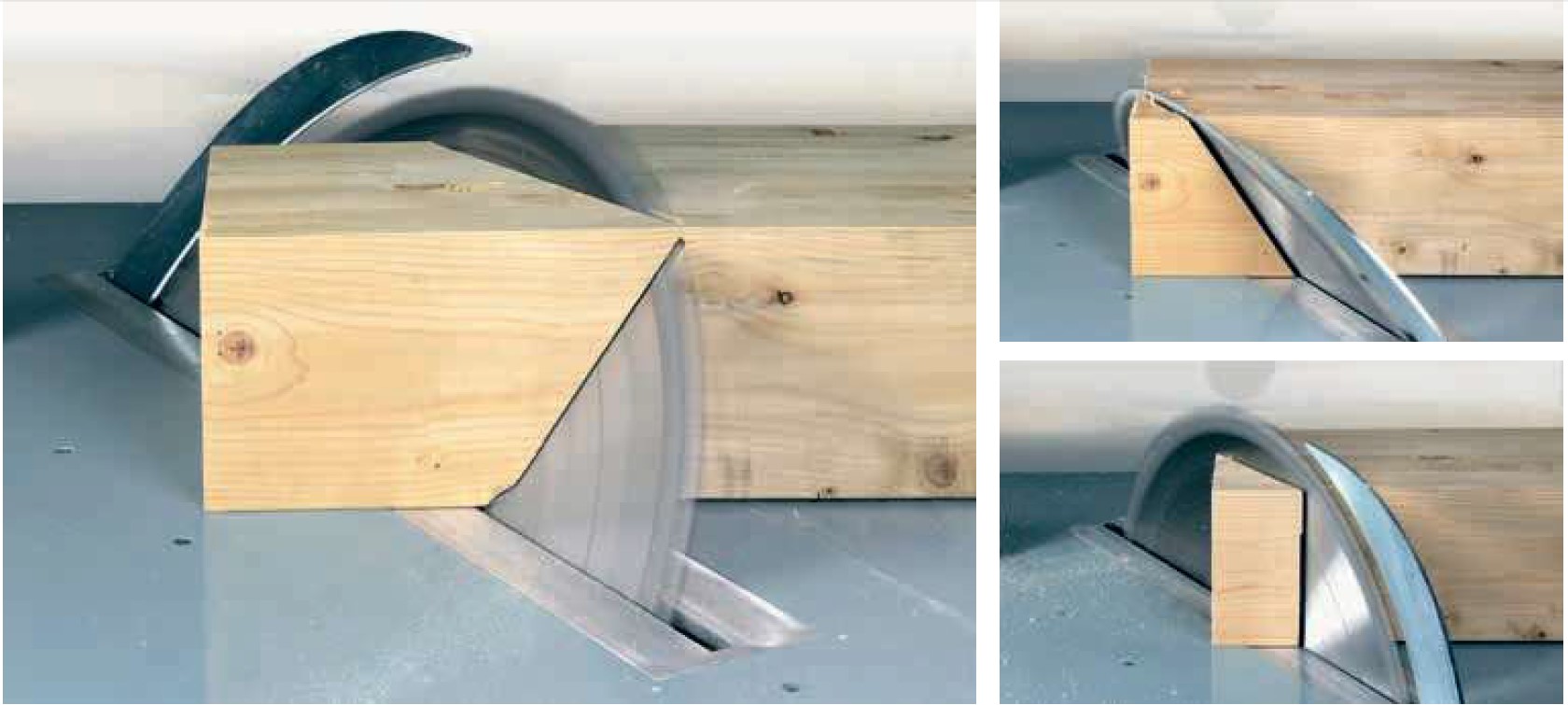

Поворотный стол и наклоняемая пила

Рабочий стол может поворачиваться вместе с пилой от 0 до 340° с выставлением плоскости резания для получения балок с необходимыми запилами. Пильный диск имеет наклон, регулируемый от 90° до 45°. Все это позволяет получать балки заданного сечения с разнообразными видами запилов.

Раскроечный центр для балок CT800

Увеличенная толщина пропила
Максимальная высота пропила составляет 300мм, что позволяет обрабатывать брус большого сечения.

Раскроечный центр для балок CT800

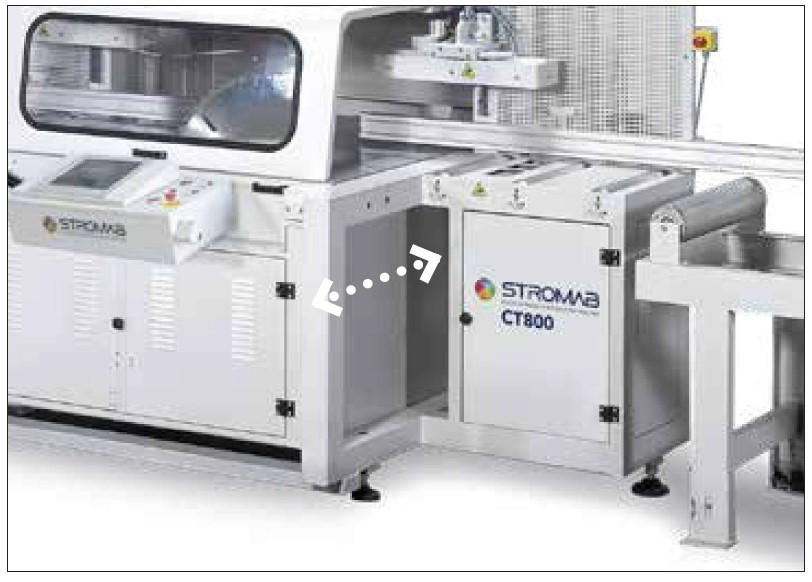

Высокая точность позиционирования бруса

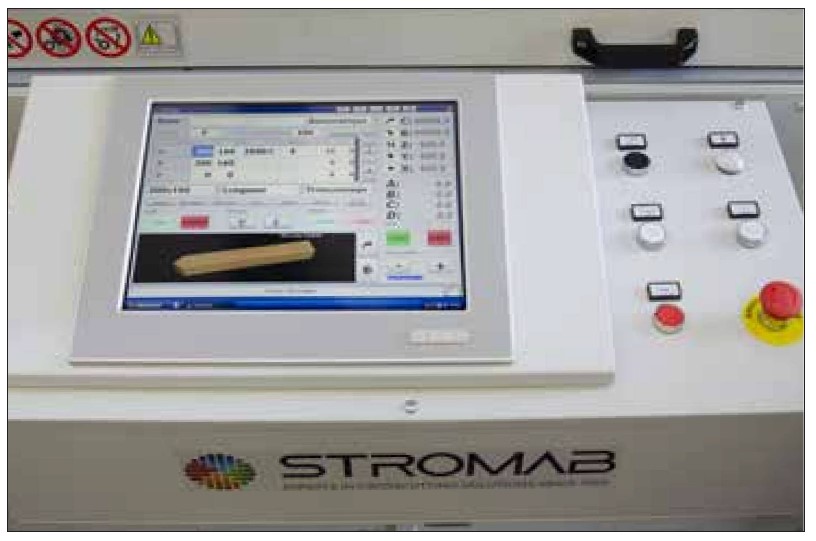

Два верхних прижима, перемещаемых с помощью пневмоцилиндров, обеспечивают позиционирование (подачу) бруса в зону обработки. Устройство подачи бруса управляется электронно с пульта управления. Данная возможность исключает ручной труд оператора и повышает производительность и качество обработки.

Схемы обработки

Опции по запросу

Раскроечный центр для балок CT800

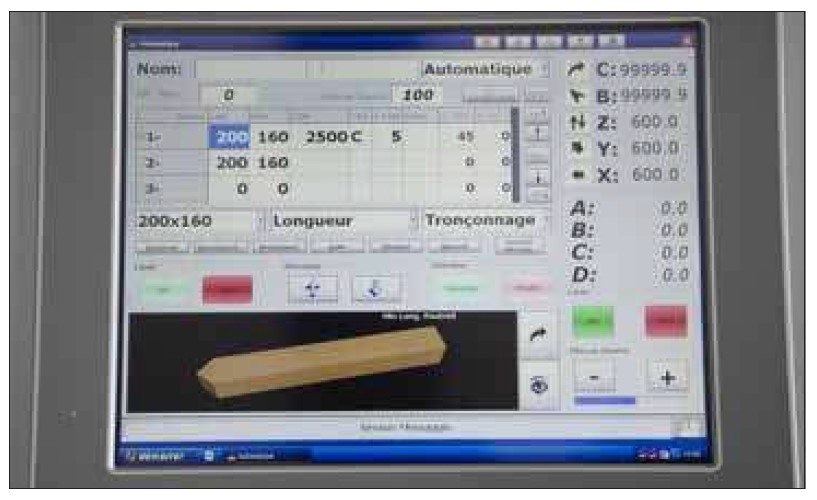

  • Программное обеспечение c возможностью импортирования файлов CAD/CAM
  • Неприводной рольганг (диаметр ролика 133 мм) длина 2 м
  • Неприводной рольганг (диаметр ролика 133 мм) длина 5,5 м
  • Твердосплавная пила диам. Ø 800 мм

Технические характеристики

Основные характеристики
Мощность двигателя, л.с. 20
Диаметр TCT пилы , мм 800
Количество осей обработки 4 (опция 5)
Поворот рабочего стола 0° - 340 °
Скорость поворота рабочего стола от 0° до 340° 18
Наклон пильного диска 90° - 45°
Скорость подачи заготовок, м/мин 0-17
ТОЧНОСТЬ ОБРАБОТКИ +/- 1,5 мм - по всей длине заготовки
+/- 0,2 градуса - угол поворота стола
+/- 0,2 градуса - угол наклона пилы
ТОЛЩИНА ПРОПИЛА
- 90° за один пропил, мм 280x290 / 250x390 / 200x450
- 90° за два пропила, мм 280x770 / 250x840
- 45° за один пропил, мм 200x210
