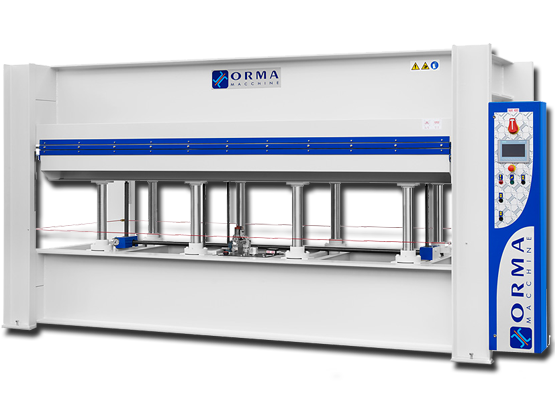

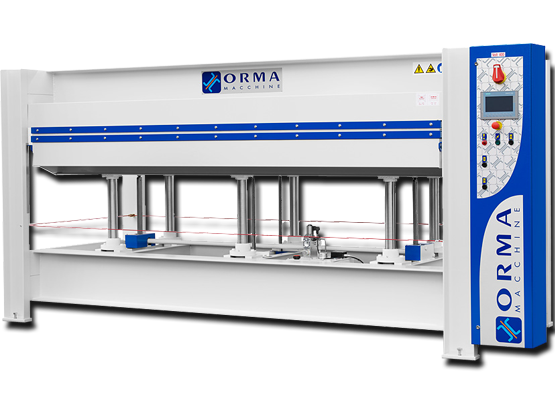

Гидравлические пресса горячего прессования серия NPC DIGIT

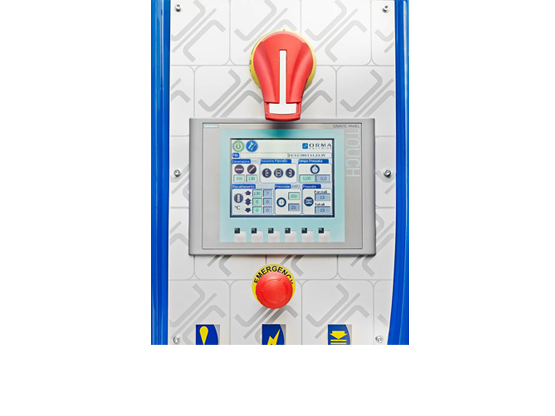

Компания ORMA не только полностью переработала дизайн панели управления, она  также постаралась оптимизировать расположение органов управления, дополняя их ясными и простыми графическими обозначениями.

Традиционные приборы были заменены новыми узлами, обеспечивающими большую точность и надежность.

Панель смонтирована на дверце, открывающейся на 180°, для облегчения всех работ техобслуживания и ремонта.

С цифрового дисплея, расположенного на пульте управления, оператор может задавать и/или регулировать любую функцию пресса и, в частности:

• установка и вывод на цифровом дисплее рабочего давления;
• установка и вывод на цифровом дисплее рабочей температуры (в прессах с электрическим бойлером);
• установка и вывод на цифровом дисплее времени рабочего цикла пресса;
• установка времени автоматического включения нагревательного оборудования (в прессах с электрическим бойлером), возможность установить значение для каждого дня недели;
• включение/выключение устройства исключения двух цилиндров пресса (устройство отключения входит в оснастку прессов с 8/10 цилиндрами и является доп. функцией для модели с 6 цилиндрами);
• возможность использования 50% установленной мощности бойлера (свыше 20 кВт).

Особенно важным является хромирование цилиндров, которое выполняется толстым слоем (а не просто погружением) для обеспечения большей долговечности, что гарантирует отличное скольжение штока даже через несколько лет.

Гидродинамическая станция с двойным насосом. Гидравлический узел комплектуется двумя насосами - один для высокого, а другой для низкого давления. Эта система гарантирует быстрое смыкание плит пресса. Двигатель работает в масляной ванне, что обеспечивает лучшую смазку и сокращает уровень шума. Электроклапан осуществляет автоматическое размыкание плит на всех моделях серии NPC.

Специальная система крепления цилиндров к каркасу пресса. Болтовое крепление позволяет быстро выполнить обслуживание цилиндра или его замену. Также и в этом случае, мы предпочли принять такое решение, а не более дешевое (например, приваренный к каркасу цилиндр) для обеспечения простоты эксплуатации и обслуживания.

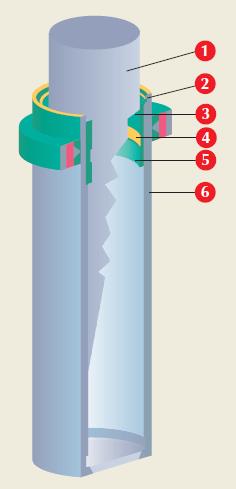

Вид в разрезе гидродинамических цилиндров, используемых на прессах серии NPC.

1. 1 Хромированный шток

2. 2 Уплотнительное кольцо

3. 3 Вкладыш

4. 4 Уплотнение

5. 5 Вкладыш

6. 6 Рубашка

А. Система с двойной зубчатой рейкой, разработанная для обеспечения отличного перемещения плиты, состоит из 2 узлов в продольном и 2 узлов в поперечном направлениях, соединенных друг с другом при помощи торсионной тяги.

В. Направляющие для плит дополнительно обеспечивают точность перемещения плит прессования.

С. Специальная система защиты зубчатых колес узлов зубчатых реек.

D. Устройство блокировки подвижной плиты позволяет работать в условиях максимальной безопасности при проведении обслуживания нижней части пресса.

ТИПЫ ПЛИТ

1. СБОРНАЯ ПЛИТА CO ЗМЕЕВИКАМИ

Макс, температура 120 °С, макс. удельное рабочее давление. 3-5 кг/см2. Давление нагревающей жидкости 2,5 атм. Состоит из: А. Алюминия, для получения хорошо обработанной поверхности и хорошего распределения тепла. В. Листа калиброванной листовой стали. С. Стального змеевика для циркуляции нагревающей жидкости. D. Усилительных трубчатых деталей. Е. Листа калиброванной листовой стали, только для промежуточной плиты. F. Теплоизоляции.

2. ПЛИТА ИЗ ПЕРФОРИРОВАННОЙ СТАЛИ

Максимальная температура 250°С. Максимальное удельное рабочее давление 30 кг/см2, давление нагревающей жидкости 10 атм. Плита изготовлена из монолитной стальной крупноразмерная плита, которую рассверливают, чтобы создать полость для циркуляции нагревающей жидкости, и обрабатывают на станке. Плита поставляется с чистовой отделкой поверхности. По требованию - облицовка из термостойкого нейлона.

3. ЭЛЕКТРИЧЕСКАЯ ПЛИТА ELCOM  или "ENERGY SAVING"

Максимальная температура 120°С, удельное рабочее давление 7 кг/см2. Плита изготовлена из опорного слоя из ДСП и алюминиевой пластины толщиной 12 мм.  На пластине установлены электрические сопротивления.

Нагревающая установка с электрическим нагревателем оснащена циркуляционным насосом, соединительным трубопроводом и расширительным бачком.

Открытый расширительный бачок (стандартная установка), температура воды 90 С.

Установка для нагревания диатермического масла с температурой 120 °С с электрическим нагревателем, циркуляционным насосом, соединительными трубопроводами и расширительным бачком.

Нагревающая установка с дровяным котлом, циркуляционным насосом, соединительными трубопроводами и расширительным бачком.

Открытый расширительный бачок (стандартная установка), температура воды 90С.

Нагревающая установка, котел которой предназначен для соединения с горелкой, работающей на газе или дизельном топливе, для достижения высоких температур до 250 С.

Устройство отключения работы одной или нескольких пар цилиндров. Отключение может выполняться при помощи рычага или электрического выключателя, расположенного на панели управления. На прессах с 8 цилиндрами оно устанавливается серийно.

Пресса серии NPC могут оборудоваться промежуточными плитами в целях повышения их производительности.

Элемент опции 'разборного пресса". В этом случае пресс не сваривается, а имеет болтовые соединения, что обеспечивает возможность установки даже в тесных помещениях.

Предохранительное устройство при помощи датчика. Данное устройство блокирует движение пресса и предотвращает повреждение его конструкции в случае, если из-за неправильной загрузки прессуются панели различной толщины.
