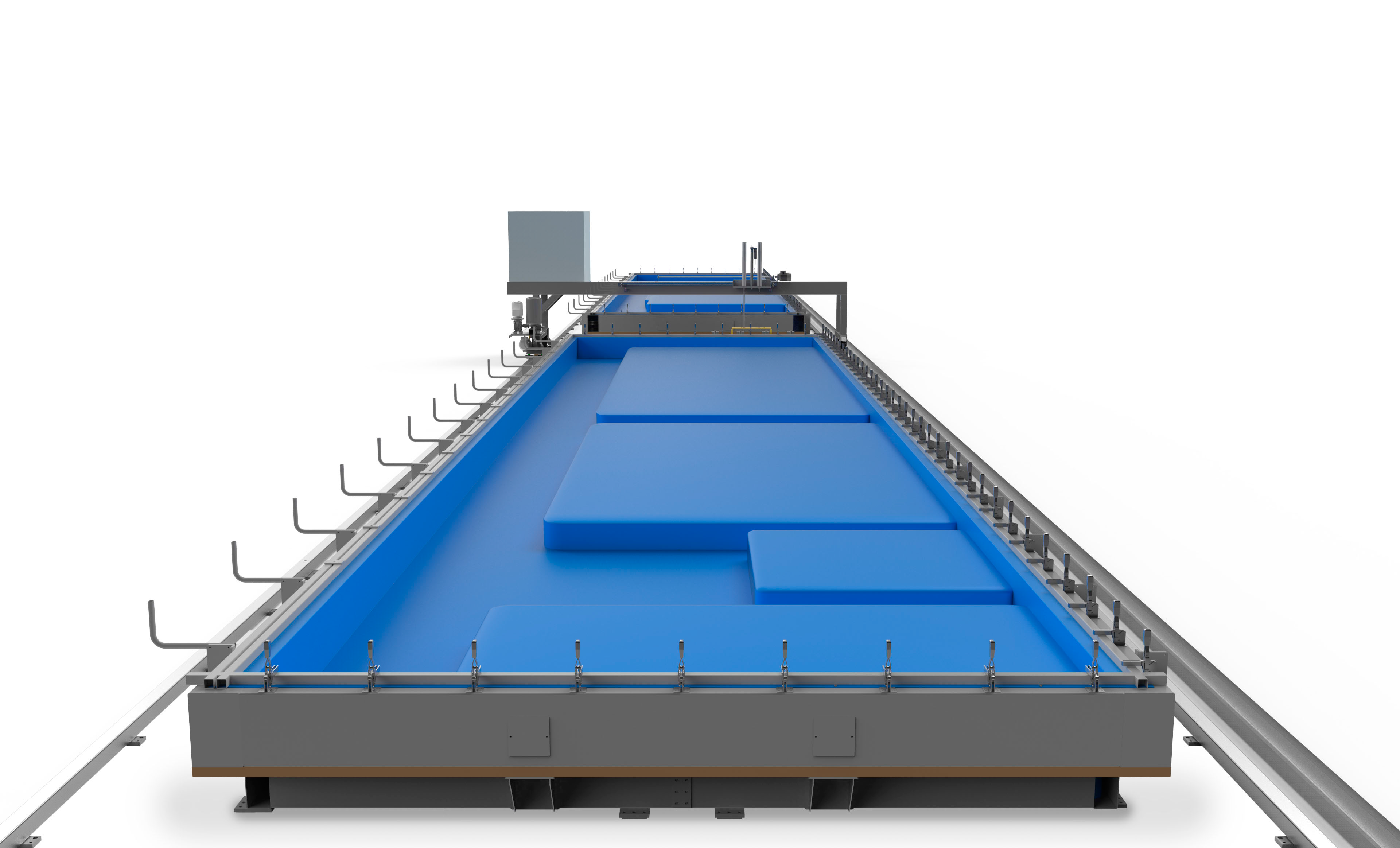

Мембранный вакуумный пресс для стен CLT (X-LAM)

Мембранный вакуумный пресс для стен CLT (X-LAM)
Мембранный вакуумный пресс для стен CLT (X-LAM)
Основные характеристики

Размер стола, мм: 12000 x 3000 x 300

Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Мембранный вакуумный пресс для стен CLT (X-LAM)

Панели из клееной древесины, определенные X-lam или CLT, широко используются для строительства жилых и промышленные здания, в том числе в нескольких уровнях.

Панели из ламинированного дерева известны своими высокими эксплуатационными характеристиками с точки зрения:

• теплоизоляция;

• акустическая изоляция;

• антисисмические свойства;

• структурная прочность.

Они состоят из ряда полос, соединенных вместе и сложенных перпендикулярно под углом 90 градусов и приклеен клеем.

Обычно может быть от 3 до 7 слоев.

Мембранный вакуумный пресс для стен CLT (X-LAM)

Благодаря вышеупомянутому принципу, область применения широко распространены в:

  •  изолирующие конструкции,
  • сэндвич-панели,
  • все виды деревянных каркасов
  • 3-D панели.
Мембранный вакуумный пресс для стен CLT (X-LAM)

Мембранный пресс, благодаря мощному вакуумному насосу эксплуатирует принцип вакуума и работает таким образом, что упругая мембрана "натянута" создает давление на элементы, чтобы сжать заготовки.

Мембранный вакуумный пресс для стен CLT (X-LAM)

Каждая прессовая система образуется из бака с защитной оболочкой, сформированного из двойного электросварного каркаса, состоящего из решетчатой основы, опорной поверхности из огнеупорной пластмассы и толстой трубчатой защитная рамы по периметру. База и полоса периметра бака защищены неприлипаемым материалом для легкой и быстрой очистки от любых остатков клея, которые могут просочиться при прессовке.

Мембранный вакуумный пресс для стен CLT (X-LAM)

С краю прессовочного бака находится система система с шарнирными рычажными элементами, которые блокируют и герметизируют мембрану.

Мембранный вакуумный пресс для стен CLT (X-LAM)

Основание пресса обшито меламиновыми панелями с широкими каналами для легкой и полной эвакуации воздушного потока.

Мембранный вакуумный пресс для стен CLT (X-LAM)

Нижний подрамник поставляется с механической системой выравнивания, которая обеспечивает тонкую регулировку от точки к точке, чтобы обеспечить миллиметровую ровность деревянных заготовок, получаемых в прессе.

Мембранный вакуумный пресс для стен CLT (X-LAM)

Портал управляется по 3 осям, электронное перемещение управляется оператором через дистанционный пульт. Стенд установлен на 2 направляющих, фиксированных на полу. Вся система состоит из электросварной рамы, передвижного клеевого узла, насосного контура, системы отслеживания и распределения клея.

Мембранный вакуумный пресс для стен CLT (X-LAM)

Нанесение клея выполняется через клеевой сектор с шириной 1600 мм. Он разделен на 4 независимых сектора, 400 мм каждый, чтобы способствовать распределению клея и их обслуживанию.

Мембранный вакуумный пресс для стен CLT (X-LAM)

Комплект из 9 прижимов (6 по длинной и 3 по короткой стороне) для обеспечения ровных стен, без утечек и зазоров благодаря идеальному выравниванию досок.

Мембранный вакуумный пресс для стен CLT (X-LAM)

Голубая силиконовая мембрана, толщина – 2 мм.

Мембранный вакуумный пресс для стен CLT (X-LAM)

КЛЕЕВОЙ ДИСПЕНСЕР

Мембранный вакуумный пресс для стен CLT (X-LAM)

БЛОКИ УПРАВЛЕНИЯ В СТАНДАРТНОМ ИСПОЛНЕНИИ

Электрическая / электронная система управления состоит из одной главной панели управления, которая управляет всеми функциями и всеми инструментами мониторинга, взаимодействующими со всеми рабочими параметрами во время каждой отдельной рабочей фазы. Удобный пульт дистанционного управления позволяет управлять всеми движениями и режимами дозирования, проходя по всей площади резервуара, для лучшего обзора процесса.

Мембранный вакуумный пресс для стен CLT (X-LAM)

Панель управления

Мембранный вакуумный пресс для стен CLT (X-LAM)

Дистанционный пульт управления

Дополнительные опции по запросу

Мембранный вакуумный пресс для стен CLT (X-LAM)
  • Резервуар с большей шириной 3,7 метра (полезная ширина 3,4 метра)
  • Бак большей длины: цена за каждый дополнительный метр
  • Бак с более короткой длиной: цена за каждый редукционный метр
  • Дополнительный второй резервуар с размерами 12,4 х 3,4 метра.
  • * Аппликатор клея в комплект не входит. Аппликатор клея будет на 1-м баке ПО ТРЕБОВАНИЮ

Приблизительная средняя производительность пресса с размерами 12,4 х 3,4 м

Мембранный вакуумный пресс для стен CLT (X-LAM)



открытое / закрытое время прессования



Размер

панели



1-н пресс



1-н пресс









1-на смена







2-ве смены







60 / 180 минут

2 / 3 загрузки*



10 X 1200 X 300 CM





7,2 MT/3 ÷ 10,8 MT/3*



14,4 MT/3 ÷ 21,6 MT/3*





40 / 120  минут

3 / 4 загрузки*



10 X 1200 X 300 CM





10,8 MT/3 ÷ 14,4 MT/3*





21,6 MT/3÷ 28,8  MT/3*





30 / 90 минут

4 / 5 загрузки*



10 X 1200 X 300 CM





14,4 ÷ 18,0 MT/3*





28,8 ÷ 36,0 MT/3*



Мембранный вакуумный пресс для стен CLT (X-LAM)

Указанные значения основаны на клее «Открытое время». Клей «время закрытия» рассчитывается путем умножения в 2,5 раза «времени открытия». Затем мы добавили среднее «время траты» для загрузки / выгрузки на основе опыта нашего клиента.

Контрольная панель CLT для оценки кубометров составляет 0,1 х 3 х 9 м.

* Это значение выше, потому что некоторые клиенты прессуют последнюю панель дня перед тем, как отправиться вечером с завода, и получают еще одну панель рано утром, начиная рабочую смену.

Технические характеристики

Основные характеристики
Спецификация вакуумного насоса
Кол-во вакуумных насосов на каждый бак 1
Кол-во эластичных мембран на каждый бак 1
Производительность вакуумного насоса, m3/h 220
Диапазон вакуумной мощности , mbar 30-70
Макс. давление , kgf/m2 10000
Мин. рабочее давление, kgf/m2 9000
Спецификация клеевого диспенсера, cm
Общая ширина дозатора клея 160
Количество независимых секторов 4
Длина каждого сектора, cm 40
Диаметр клеевого сопла, cm 0,2
Мак. нанесение клеевого состава (плотность клея 1,16 кг / дм3), g/m2 180
Мин. нанесение клеевого слоя (плотность клея 1,16 кг / дм3), g/m2 45
Максимальная ширина нанесения клея за один проход, cm 160
Регулировка дозировки клеевого насоса инвертор
Скорость нанесения клея инвертор
Расположение дозатора клея по высоте пневматика
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАТЕРИАЛА
Материал Stud or lamellas
Stud and lamella sections Constant
Максимальный допуск линейности, cm 0,3
Допуск параллельности верхней и нижней сторон, cm 0,1
Допуск влажности ламелей согласно EN 386 мин / макс, U% 8/15
Максимальная разница влажности между ламелями EN 386, U% 4
Максимальный рабочий полезный размер (ДxШxВ), cm 1200 x 300 x 30
Максимальный вес, kg 8000
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Требуется ампер, A 10
Мощность, KW 4
Подключение
Напряжение, V 400
Частота тока, Hz 50
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ РАБОТЫ
Окружающая среда, дерево и клей рекомендуемая тем-пература, °C 20
Мин. / Макс. Влажность окружающей среды, U% 60/70
