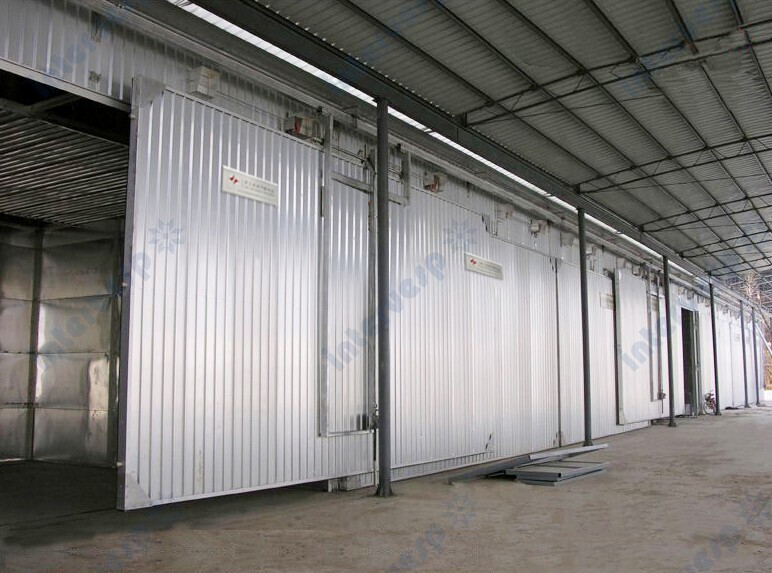

Сушильная камера AKD-50C

Конвективные сушильные камеры предназначены для качественной и быстрой сушки древесины любых пород (сосна, ель, лиственница, берёза, дуб, осина, липа). Они обеспечивают правильное удаление воды из материала таким образом, чтобы сохранить и улучшить его физические свойства - прочность и долговечность, поскольку содержание лишней влаги негативно сказывается на эксплуатационных качествах древесины как конструкционного материала.

Требования к уровню содержания влаги различаются в зависимости от целей использования материала в дальнейшем. Конвективные сушильные камеры позволяют высушить материал без деформаций и повреждения его структуры, а также сделать пригодным для последующего производства погонажных изделий, строительных материалов, изготовления мебели и проч.

Режим управления: M828 (Италия), панель для автоматического управления сушкой древесины

Способ обслуживания: не требует постоянного присутствия персонала, только периодический контроль

Тип циркуляции: верхняя продувка, принудительная конвективная циркуляция

Привод: встроенные осевые вентиляторные установки

Способ нагрева: паровой

Способ увлажнения: паровой

Способ влагоудаления: плосконапорная синхронизация

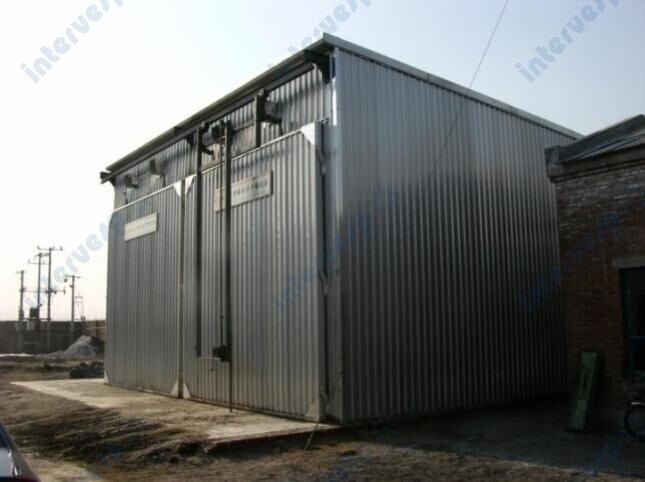

Конструкция камеры: алюминиевый каркас

Наружная обшивка камеры: анодированный рифленый алюминиевый лист

Толщина наружной стенки: 1,0 мм

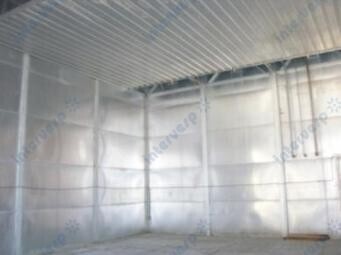

Внутренняя обшивка камеры: лист из чистого алюминия

Толщина внутренней стенки: 1,2 мм

Теплоизоляция камеры: 120 мм

Тип двери камеры: подъемно-сдвижная

Способ загрузки пиломатериалов: вилочным погрузчиком

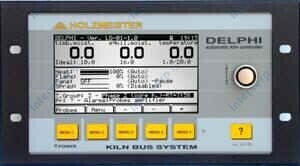

Применяется итальянский контроллер для сушки древесины (оригинальное импортное исполнение), который обеспечивает комплексное решение задач автоматизации процесса сушки пиломатериалов. Оригинальная импортная система измерения температуры, влажности и влажности древесины, дополненная усовершенствованным процессором сбора и усиления сигналов, позволяет сделать процесс сушки более точным и совершенным. Три программируемые карты памяти обеспечивают постоянное хранение наиболее эффективных режимов и параметров сушки. Реализована возможность свободного переключения между автоматическим и ручным режимами управления.

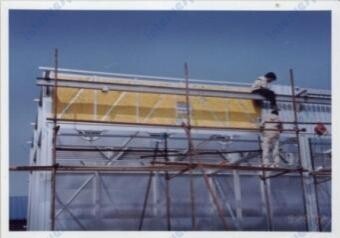

Корпус камеры выполнен по рамной (каркасной) конструкции. Сначала устанавливаются вертикальные стойки, затем производится монтаж панелей. Трехслойное уплотнение, выполненное за одну операцию (формованное), обеспечивает надежность и герметичность оборудования. Монтаж отличается удобством и быстротой.

Используемые алюминиевые профили и внешняя обшивка камеры выполнены из анодированных (оксидированных) материалов, что придает оборудованию более эстетичный внешний вид, повышает его коррозионную стойкость и увеличивает срок службы.

Тепловая система, разработанная компанией , является полностью энергосберегающим продуктом. После прохождения пара через радиатор часть остаточного газа выходит наружу, но он не должен теряться. Устройство на обратном трубопроводе с дополнительным конденсатоотводчиком позволяет эффективно предотвратить потери остаточного пара (то есть вода может проходить, а пар — нет), благодаря чему возвращаемая теплообменная система используется полностью, чтобы снизить потери тепловой энергии.

Радиатор выполнен из трубы из нержавеющей стали в качестве основания и трубы с алюминиевым оребрением, имеет оребренную трубу с двойной структурой, что обеспечивает хороший теплообмен.

Исполнительный механизм оснащен импортным электрическим клапаном для нагрева, обладающим стабильной работой и низкой частотой отказов, что обеспечивает более стабильный процесс сушки и более плавную работу.

Энергосберегающее устройство на обратном трубопроводе использует поплавковый конденсатоотводчик, что позволяет повысить коэффициент использования тепловой энергии пара.

Общий запорный вентиль
DN25, плунжерный, углеродистая сталь, производитель: Gaoshan, 1 комплект на камеру

Фильтр
DN25, Y-образный, углеродистая сталь, производитель: Gaoshan, 1 комплект на камеру

Манометр
0,1–1,0 МПа, углеродистая сталь, производитель: Huanghai, 1 комплект на камеру

Электрический клапан нагрева
DN25, углеродистая сталь, производитель: Siemens, 1 комплект на камеру

Калорифер (радиатор)
5800×950 мм, 14 шт/комплект, нержавеющая сталь, алюминиевые оребренные трубы, 6 комплектов на камеру

Опоры калорифера
6600×1000 мм, алюминиевый сплав, 2 комплекта на камеру

Внутренний трубопровод камеры
DN25, нержавеющая сталь, 1 комплект на камеру

Наружный трубопровод камеры
DN25, Бесшовная углеродистая стальная труба

Конденсатоотводчик
DN25, Специальная сталь, 1 комплект на камеру

Арматурная группа конденсатоотводчика
DN25, Углеродистая сталь, 1 комплект на камеру

Научная и разумная конструкция распределения воздушных потоков является «кровью» сушки древесины, и её беспрепятственная работа имеет особо важное значение.

Во-первых, независимый метод регулирования объема воздуха, применяемый в системе разделения воздуха. Верхняя намоточная система реверсивного привода с изменяемым направлением потока обеспечивает более равномерный нагрев каждого пиломатериала в камере, благодаря чему неравномерная сушка не возникает.

Во-вторых, система воздушных направляющих использует целостный метод разделения, не создает «попутного потока», а устанавливает режим «диффузного отражения», чтобы предотвратить появление на верхних пиломатериалах в камере эффекта ложного «вакуума», из-за которого они не высыхают.

Цельноформованная литая из алюминиевого сплава система сбора воздуха снижает образование бесполезных воздушных потоков, делая движение воздуха более плавным.

Многолопастное литое и прессованное рабочее колесо из алюминиевого сплава, а также высокотемпературный и устойчивый к кислотам и щелочам двигатель в корпусе из алюминиевого сплава (способен к длительной безотказной работе в диапазоне 120°C) составляют специализированный вентиляторный агрегат для сушильного оборудования, что делает объем воздуха, скорость воздуха и давление воздуха при прохождении через штабель древесины более стабильными и научно обоснованными.

Двигатель
YTW100L2-4 / 3,0 кВт, термостойкий, влагостойкий, алюминиевый корпус, 3 комплекта на камеру

Вентилятор
№ 8, алюминиевый сплав

Воздухосборник (диффузор)
№ 8

Рама двигателя
№ 8

Фермы (несущие конструкции) вентилятора
6600×1000 мм, 1 комплект на камеру

Воздухонаправитель (дефлектор)
6600×5600 мм

Каркас воздухонаправителя
6600×5600 мм

Система осушения использует передний и задний способ осушения, что позволяет предотвратить утечку пара из-за недостаточной герметичности верхнего осушающего люка или невозможность эффективной гидроизоляции. В то же время применение группового типа осушения означает, что выход из строя одной группы осушающих люков не приводит к невозможности своевременного осушения (или увлажнения) или к возникновению условий, создающих разницу давлений между внутренней и внешней средой.

Система увлажнения использует двустороннюю систему распыления пара, что эффективно обеспечивает равномерность влажности воздуха в камере.

Распылительный соленоидный клапан: DN20, латунь, CEME (производство США) — 2 комплекта/камера

Трубопровод распыления внутри камеры: DN20, нержавеющая сталь — 2 комплекта/камера

Трубопровод распыления снаружи камеры: DN20, углеродистая сталь — 1 комплект/камера

Микродвигатель осушения: 18 Н·м, BOLIMO (производство Швейцарии) — 2 комплекта/камера

Осушающий люк: 330×330 мм, алюминиевый сплав — 4 комплекта/камера

Соединительный механизм: Ø=20 мм, алюминиевый сплав — 2 комплекта/камера

Дверь камеры выполнена по конструкции с внутренней рамой из алюминиевого сплава и внешней обшивкой из алюминиевого сплава, что делает дверь более прочной и долговечной, а также предотвращает ее деформацию. Использование двусторонних смотровых дверей (передней и задней) значительно упрощает всестороннее наблюдение и контроль за штабелем пиломатериалов.

Система открывания двери камеры использует подвесной механизм с односторонней направляющей, что позволяет одному человеку выполнять открывание и закрывание двери. Преимущество такого способа открывания заключается в том, что он не зависит от состояния пола (зимой в холодных регионах грунт может расширяться и деформироваться из-за слишком низких температур).

Ворота для загрузки пиломатериалов
6600×4700 мм, алюминиевый сплав, 1 комплект на камеру

Смотровой люк (дверца для наблюдения)
1800×600 мм, 1 комплект на камеру

Дверная рама
Профиль «6063», алюминиевый сплав, 1 комплект на камеру

Ригель (засов)
Профиль «6063», 6 комплектов на камеру

Скользящая штанга (направляющая)
Углеродистая сталь и нейлон, 6 комплектов на камеру

Подъемный крюк
Углеродистая сталь, 2 комплекта на камеру

Центральный крюк
1 комплект на камеру

Направляющая (скользящий путь)
Двутавр № 10, 1 комплект на камеру

Подъемная рама двери камеры
100×50 мм, прямоугольная квадратная труба, 1 комплект на камеру

Редуктор
Литейная сталь

Фиксатор двери камеры
Ø = 1,2 дюйма, углеродистая сталь

Направляющая труба двери камеры
Ø = 1,5 дюйма, углеродистая сталь, 1 комплект на камеру

Уплотнительная лента
Ω-образная, термостойкая резина, 1 комплект на камеру

Электрическая система управления имеет режим управления «одна камера — один контроллер». Используется напольный электрический шкаф с увеличенным внутренним пространством (оснащен вентилятором охлаждения). Предусмотрено до 4 уровней защиты от перегрузки по току, что обеспечивает повышенную безопасность электрической системы. Оборудование соответствует требованиям трехфазного электропитания в различных регионах (380 В / 220 В / 110 В, 50 Гц / 60 Гц).

Для силовых кабелей используется кислотостойкий и щелочестойкий толстостенный силиконовый кабель в национальном стандарте с серебряным покрытием, что позволяет свести потери мощности к минимуму и увеличить срок службы кабеля.

Электрический шкаф управления: индивидуальное изготовление - 1 комплект/камера

Электротехнические элементы: DELIXI - 1 комплект/камера

Лампа индикации работы вентилятора: производство Шанхай - 1 комплект/камера

Силовой кабель: кремнийорганическая резина 3×1,5² -1 комплект/камера

Кабель подключения исполнительного механизма: двух- или трехжильный экранированный провод - 1 комплект/камера
