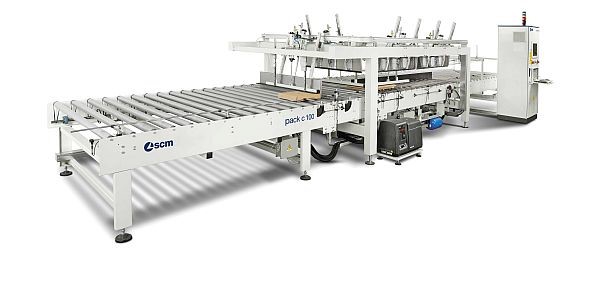

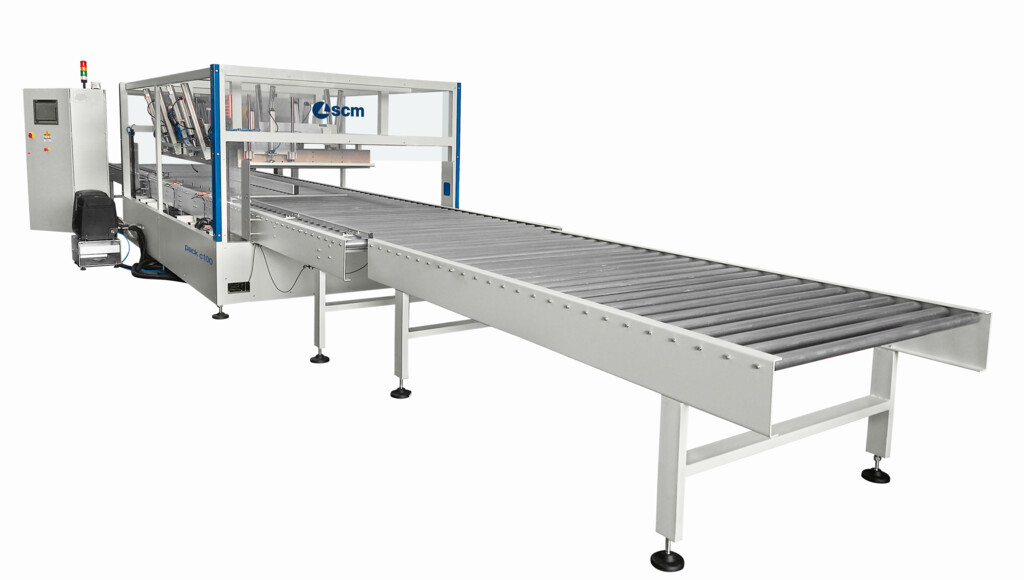

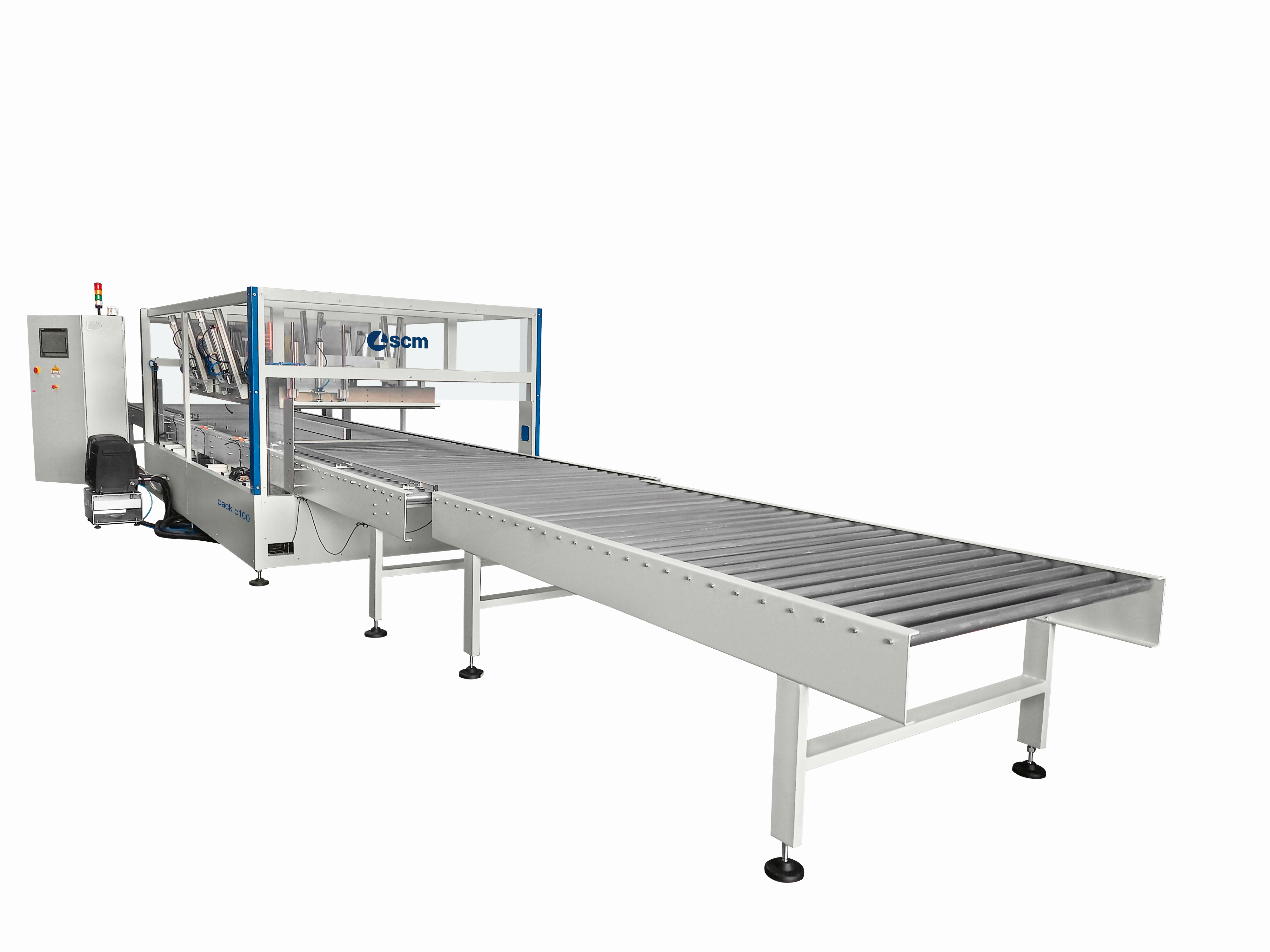

Автоматическая станция для закрытия картонных коробок pack c 100

Италия
Основные характеристики

Мин. Длина коробки (Внешний размер) , мм: 400

Макс. Длина коробки (Внешний размер) , мм: 2400

Мин. Высота коробки (Внешний размер) , мм: 25

Макс. Высота коробки (Внешний размер) , мм: 250

Мин. глубина коробки , мм: 250

Макс. глубина коробки , мм: 1050

Преимущества
  • "HOT MELT" - технология закрытия коробок, обеспечивающая высококачественные стандарты упаковки, постоянные во времени.
  • считывание размеров коробок для адаптации технологических процессов под производственные требования, от массовой упаковки изделий до партий небольших размеров вплоть до упаковки партий из 1 изделия.
  • станция, одиночно устанавливаемая или включаемая в состав полной упаковочной линии.
Связь с ведущим специалистом
+375 (29) 669 93 68 +375 (17) 358 75 66
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара
Технические характеристики
Видео 1
Автоматическая станция для закрытия картонных коробок pack c 100

Станки этого типа автоматически упаковывают изделия в картонные коробки, начиная с бобины картона с вырубленными контурами упаковки. Потребителями этих станков являются крупные производители партий однотипной продукции. Система позволяет использовать картонную ленту разных размеров, с простой и быстрой настройкой между различными видами продукции. Полученные коробки могут быть разных типов (FEFCO коды) с различными вариантами фиксации (клей-расплав или скотч). Автоматические линии упаковки в картонные коробки CPC обладают высокой надежностью и производительностью.

Основные характеристики

Автоматическая станция для закрытия картонных коробок pack c 100

ГОРЯЧИЙ КЛЕЙ, технология закрытия коробок, обеспечивающая стабильный уровень качества упаковки с течением времени.

Автоматическая станция для закрытия картонных коробок pack c 100

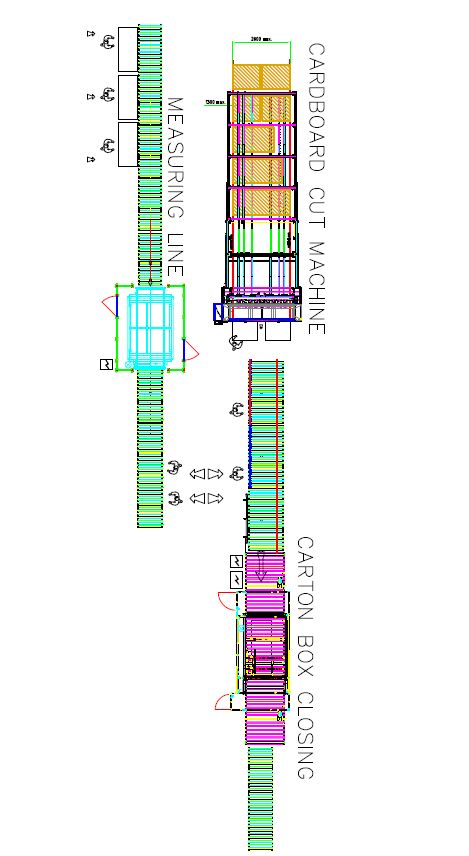

Независимая или промежуточная станция в комплектных упаковочных линиях.

Автоматическая станция для закрытия картонных коробок pack c 100

АВТОМАТИЧЕСКОЕ СЧИТЫВАНИЕ РАЗМЕРОВ КОРОБКИ, для адаптации к производственным требованиям, от серийного производства до производства малых партий до партии 1 коробка.

Автоматическая станция для закрытия картонных коробок pack c 100

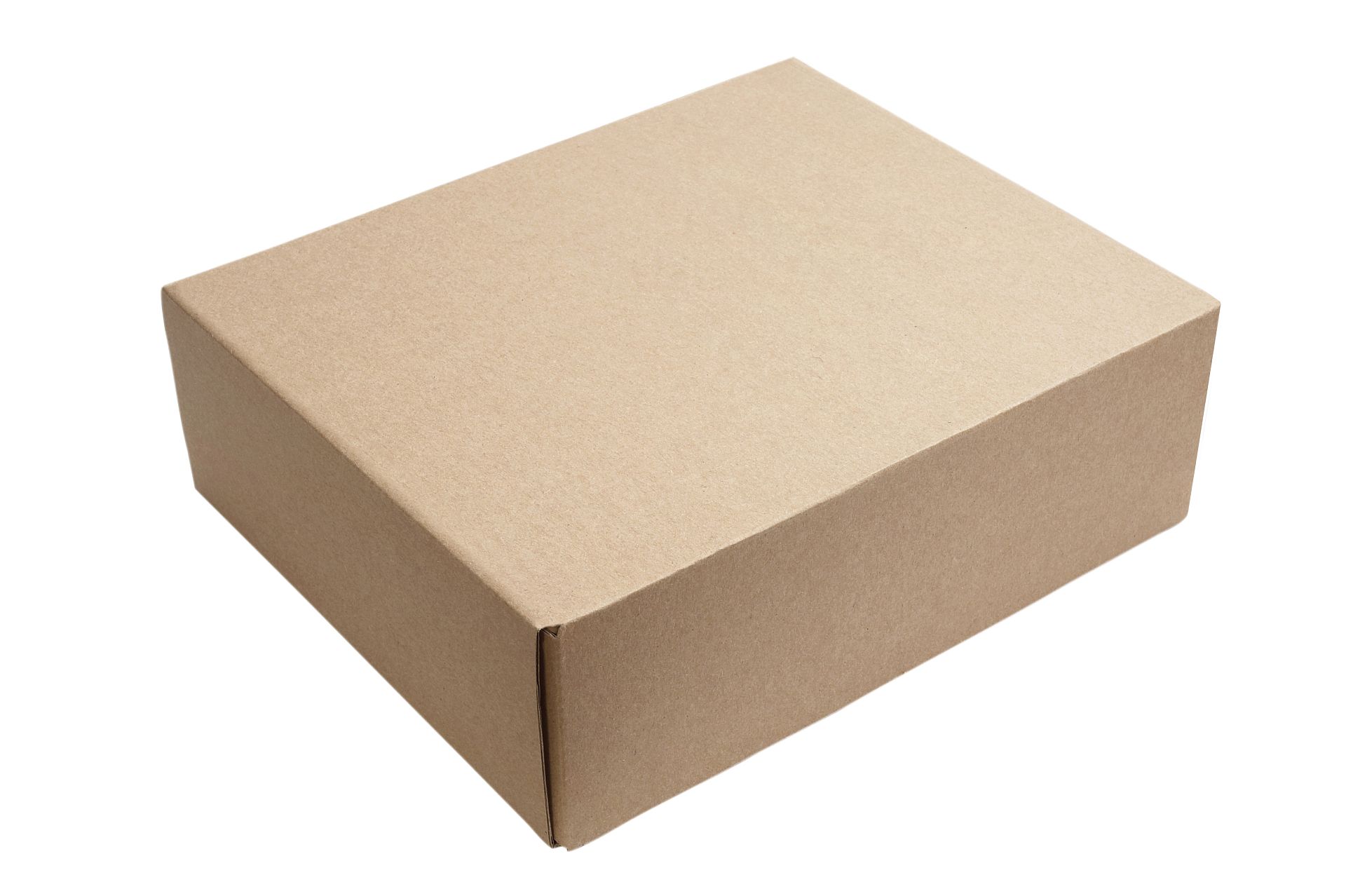

ХАРАКТЕРИСТИКИ КАРТОНА

Тип картона (геометрия) : FEFCO 0410

Допуск на размер коробки (вырезка): +/- 2 мм

Допуск на сгибание: +/- 2 мм

Допуск положения между вырезкой/колёвками : +/- 2 мм

Допуск на угол (прямой угол между длиной и шириной): макс. 0,05 град.

Толщина картона: от 2,7 до 6,5 мм + /-0,2 мм

ВАЖНО:

- Неправильно заполненные картонные коробки могут подорвать надежность процесса, особенно в местах склеивания.

- Коробки высотой от 25 до 30 мм должны быть предварительно вырезаны по сгибам, чтобы облегчить складывание картонных заслонок, позволяя правильно формировать геометрию конечной упаковки.



ОБЩИЕ ХАРАКТЕРИСТИКИ МАШИНЫ

Сварная и собранная на болтах конструкция.

Фасонная стальная конструкция, защищенная эпоксидной грунтовкой и окрашенная двухкомпонентной полиуретановой краской.

В основном механическое и пневматическое управление.

Автоматическое измерение входных коробок (в случайном режиме).

15" сенсорная панель.



Производительность до 8 упаковок для серийного производства.



Цикл обработки

Входной роликовый конвейер с откидными роликами, покрытыми ПВХ, для облегчения выравнивания коробки до опорного упора.

Двойная станция для закрытия 3-х створок коробок: первая станция с одновременным продольным и фронтальным закрытием; вторая станция для закрытия задней стороны.

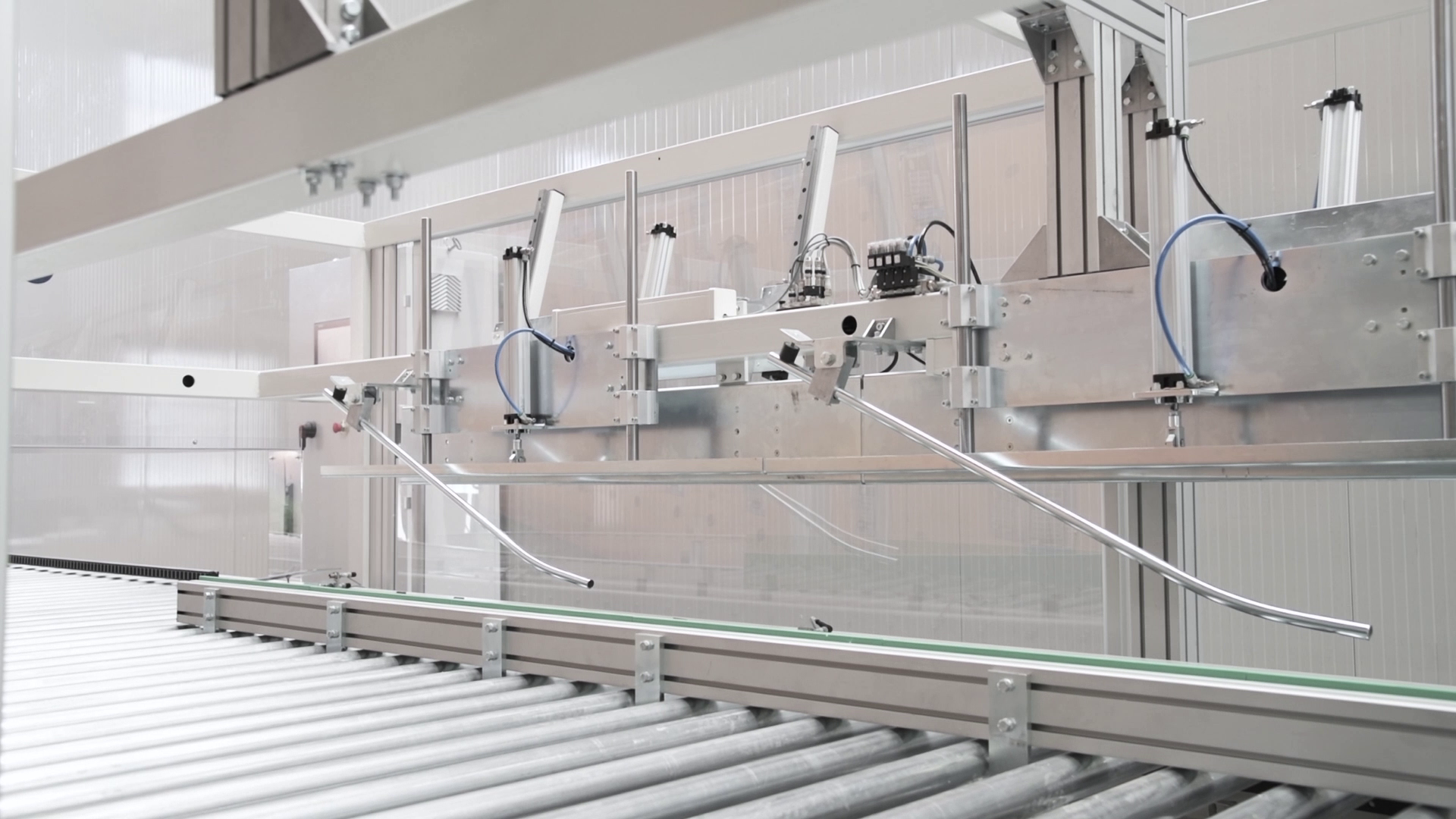

3 вертикальных блока для удержания коробок и одновременного закрытия картонных створок с помощью 3 вертикальных наклонных блоков из нержавеющей стали с пневматическим приводом.



Блок управления склеиванием

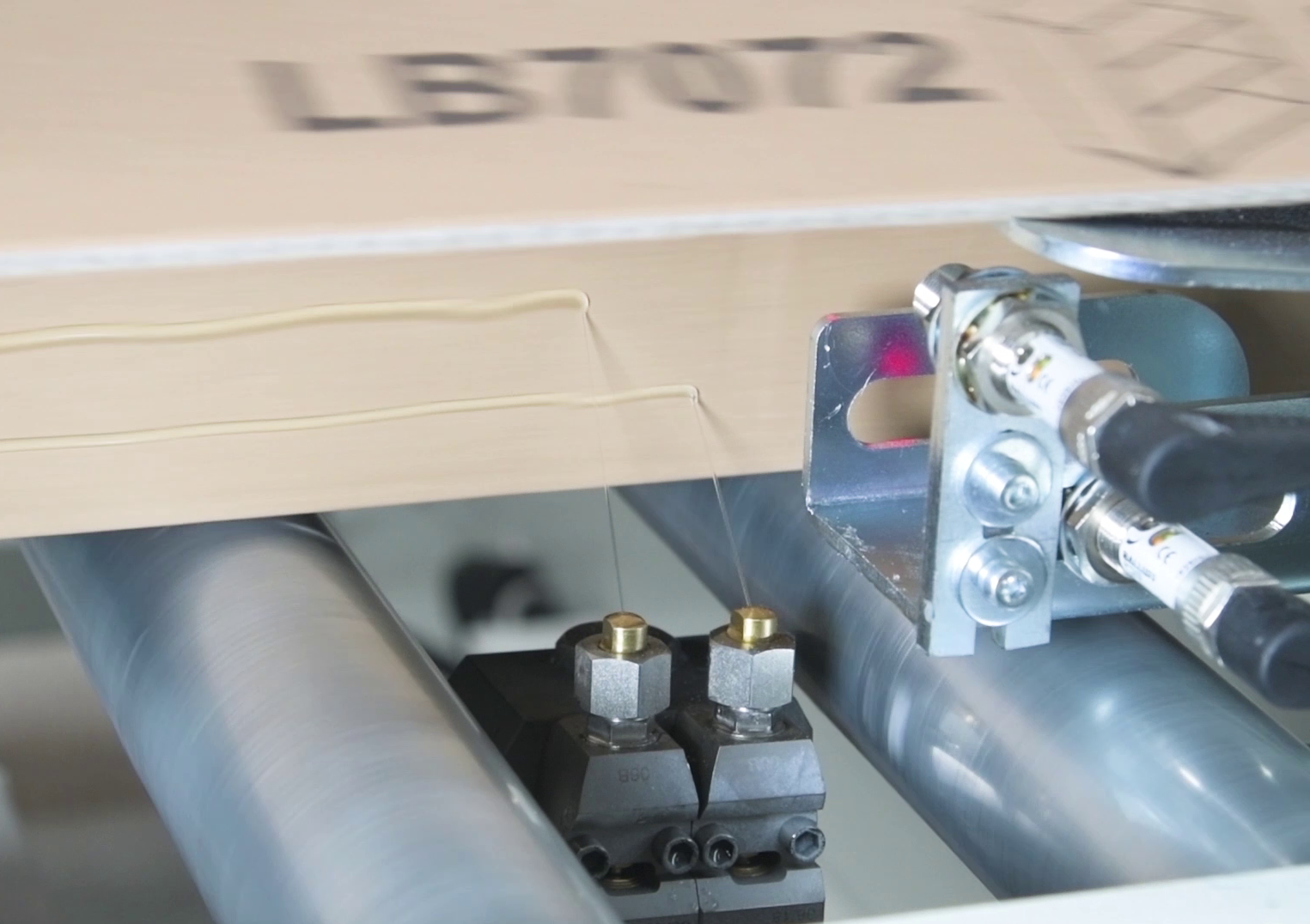

Распределитель горячего расплава клея с 6 пистолетами клеями (по два на каждую сторону для приклеивания коробки).

Возможность нанесения одинарной или двойной линии клея с трех сторон коробки, без необходимости механической настройки. Высота 2-х клеевых полос по отношению к основанию коробки задана заранее и может быть изменена механически.

Включение и исключение второй клеевой линии (в зависимости от потребностей) с помощью пульта управления.

Клеевая линия, нанесенная пунктиром на продольной стороне, позволяет герметизировать коробку, избегая контакта с убирающимися боковыми упорами.

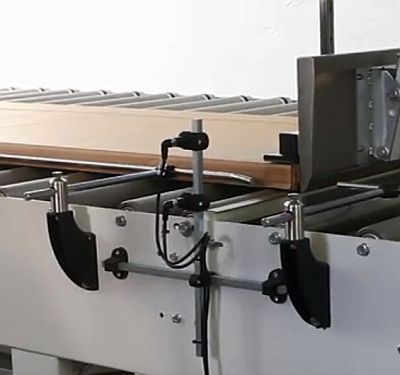

Позиционирование коробки

Бесщеточный моторный привод для установки коробки на первой станции.

Скрытые нижние стальные упоры для правильного расположения коробки в линии с трех сторон, которые должны быть закрыты.

Подающий роликовый конвейер с роликами с покрытием из ПВХ для максимальной скорости исполнения (движение коробки вперед-назад для закрытия задней створки).

Эвакуация из линии правильно закрытой коробки.


Защитные устройства

Защиты из метакрилата и оргстекла, закрепленные на земле, по всему периметру машины.

Возможная комплектация (например)

Автоматическая станция для закрытия картонных коробок pack c 100

Соответствие европейским нормативам по безопасности (Нормативы ЕС)

pack c 100 - версия справа

Напряжение 400 В

Частота 50 Гц

Фиксированная высота подающего ленточного конвейера

Цельнометаллическая структура, с конвейерной лентой из полиэстера с покрытием PVC с низким коэффициентом трения. Размеры опоры для ленты 1100x5000мм,

Высота рабочей поверхности H=850мм.

Система поддержки крышки коробки

Продольный принтер этикеток и аппликатор

Этикетки с максимальными размерами 50 х 120 мм, наносятся на продольную сторону коробки, в фиксированной точке относительно угла.

- Принтер

Термотрансфер, разрешение 8 точек/мм, скорость до 300 мм/с, максимальная ширина печати 51 мм.

32-битная RISC электроника, 3-канальный интерфейс ввода/вывода (1 IN, 2 оптоизолированных цифровых OUT) для активации цикла печати/проецирования через внешний линейный ПЛК.

- Нанесение

Аппликатор для стационарного продукта с продольной стороны.

Поршень, овальный ход цилиндра 320 мм, вакуумный генератор с вакуумным выключателем (датчик всасываемой этикетки), электромагнитный клапан, регулятор давления с воздушным фильтром и манометром, губчатая аппликационная форма размером для этикеток макс. 50х120 мм, поддерживающая выдувная трубка, фотоэлемент для обнаружения продукта для активации цикла печати/укладки.

Электронное управление через плату расширения со встроенными интерфейсными функциями (ПЛК) и внутренним питанием 24 В с приводом/датчиками; 32-канальный интерфейс ввода/вывода (16 В, 16 Выход с цифровой оптоизоляцией).

- Создание этикетки на экране

WYSIWYG представление (What You See Is What You Get = То, что вы видите на экране - это то, что вы печатаете) с миллиметровым воспроизведением нарисованных изображений.

- штрих-кодовая символика

Все основные штрих-коды являются резидентными, и вы можете варьировать их плотность, расширение, высоту и вращение.

- Формат этикетки

После создания этикетки программное обеспечение позволяет выбирать формат и вводить переменные данные во время печати, такие как номера партий. С помощью этой программы можно импортировать данные из любой базы данных.



Разгрузочный холостой роликовый конвейер

Размеры 3000 x 1200 мм

Диаметр оцинкованных роликов 50 мм

Шаг ролика 120 мм

Упаковка на деревянных цоколях

Язык станка: РУССКИЙ

Технические характеристики

Основные характеристики
Ширина роликового конвейера , мм 1800
Расстояние между роликами, мм 125
Диаметр роликов , мм 60
Рабочая высота , мм 900 +/- 30
Мин. Длина коробки (Внешний размер) , мм 400
Макс. Длина коробки (Внешний размер) , мм 2400
Мин. Высота коробки (Внешний размер) , мм 25
Макс. Высота коробки (Внешний размер) , мм 250
Мин. глубина коробки , мм 250
Макс. глубина коробки , мм 1050
Установленная мощность (потребление) , А 35
Размеры станка (Д x Ш x В 9660x2600x2050
Вес, кг 3020
Напряжение / Частота ,В/Гц 400/50hz 3Ф+нетраль
