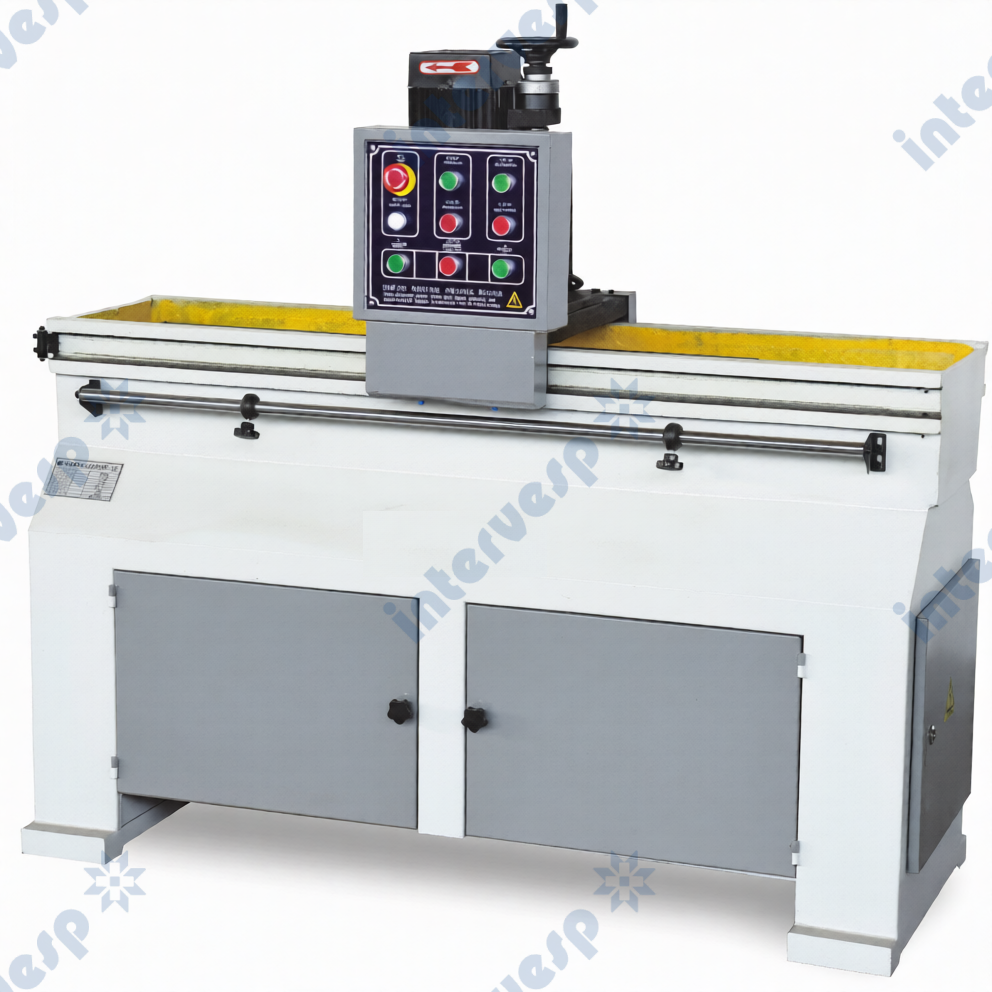

Станок для заточки плоских ножей MF 258

Станок предназначен для заточки плоских ножей дробилок, измельчителей и строгальных станков, заточка прямых ножей осуществляется с применением СОЖ.

Отличительные особенности:

• Возможность заточки сразу несколько ножей (1- 4 шт.);
• Индукционные датчики ограничения хода заточного суппорта;
• Возможность заточки в автоматическом или ручном режиме.
• Литая станина
• Подача охлаждающей жидкости в зону заточки
• Перемещение заточного узла шестерня-рейка
• Возможность изменения угла заточки (при заточке одного ножа)

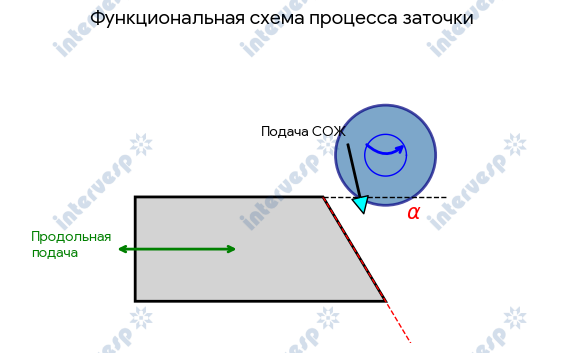

Общая функциональная схема обработки

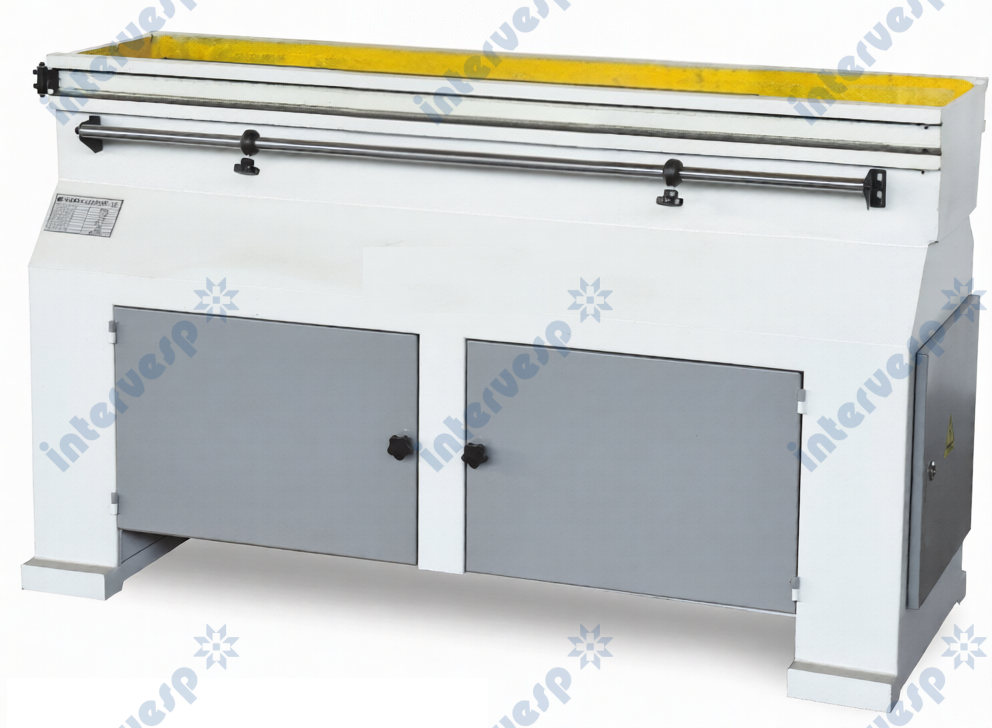

СТАНИНА

Литая ванна из чугуна обеспечивает необходимую жесткость и виброустойчивость станка, что гаран-тирует высокую точность заточки инструмента.

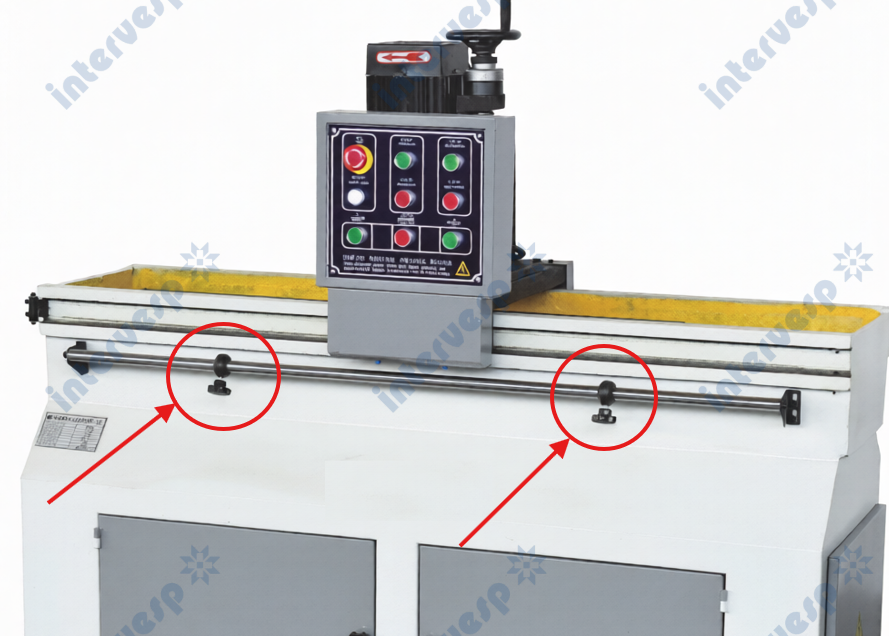

ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА

Ограничители хода позволяют регулировать полезный ход рабочего стола, это значительно экономит время заточки и увеличивает производительность станка.

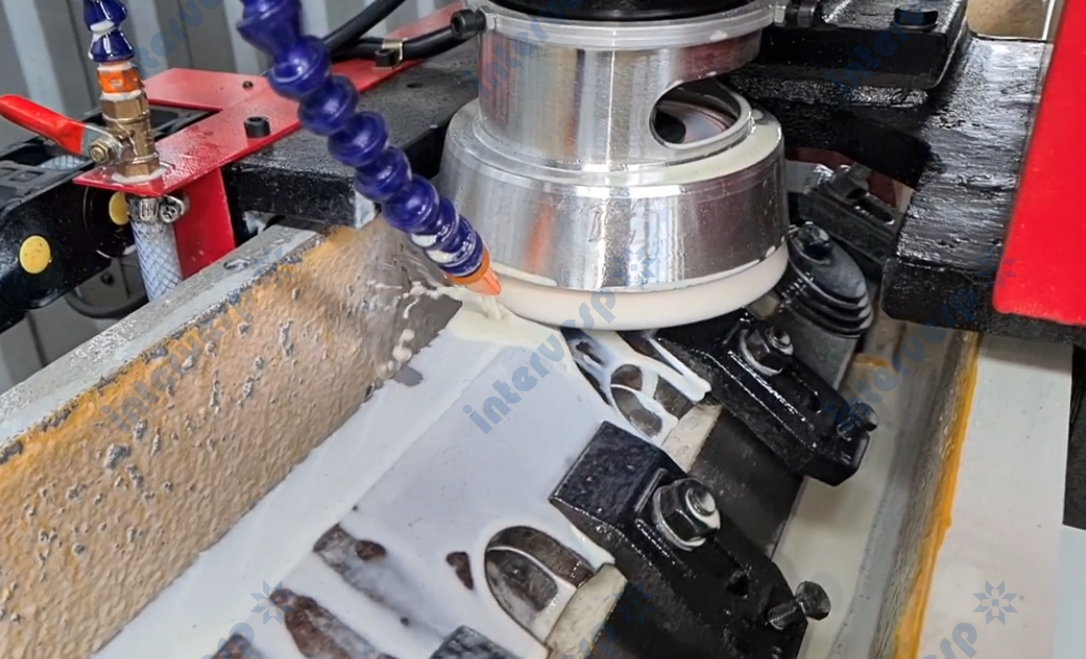

ЗАТОЧКА С ИСПОЛЬЗОВАНИЕМ СОЖ

Заточка осуществляется с использованием СОЖ, что повышает качество заточки, препятствует перенагреванию ножей и увеличивает ресурс круга.

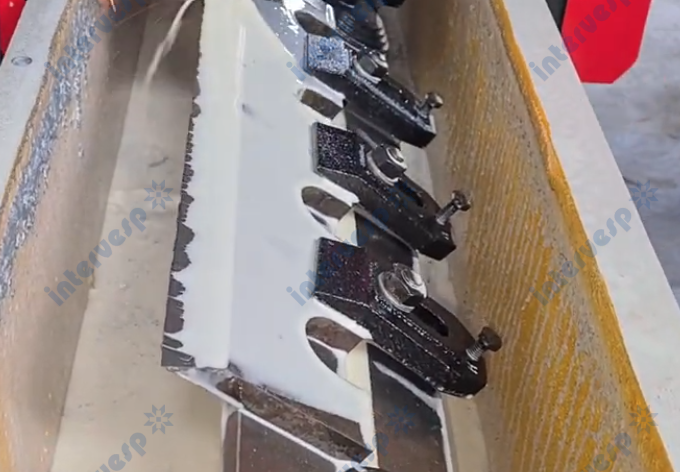

ПАКЕТНАЯ ЗАТОЧКА

Станок позволяет осуществлять пакетную заточку – одновременно 4 ножа, это гарантирует высокую точность заточки и как следствие одинаковые размеры и массу каждого заточенного ножа.

Позиционирование ножей осуществляется за счет эксцентриковых упоров и прижимов.

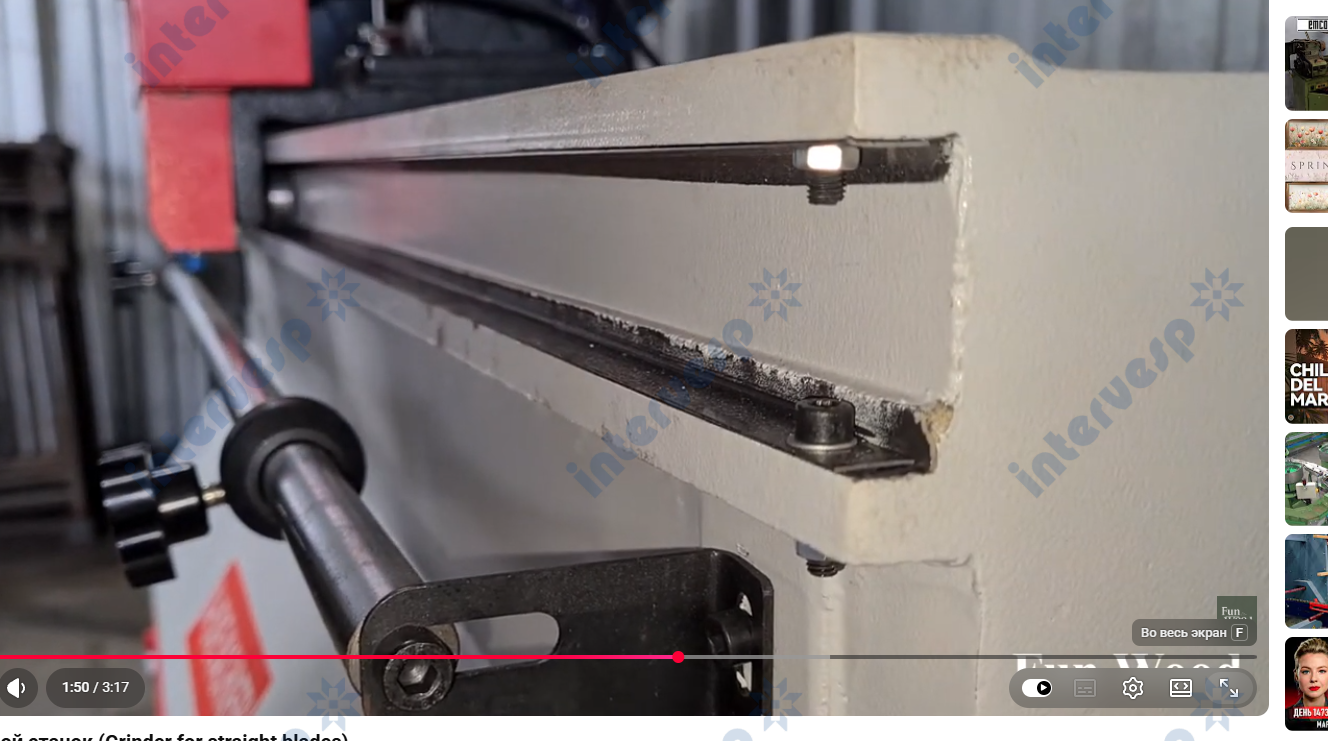

Направляющие

Литые направляющие являются частью станины и обеспечивают необходимую точность при заточке строгальных ножей.

Лента для направляющих имеет систему натяжения, гарантируется плавное перемещение каретки без дробления.

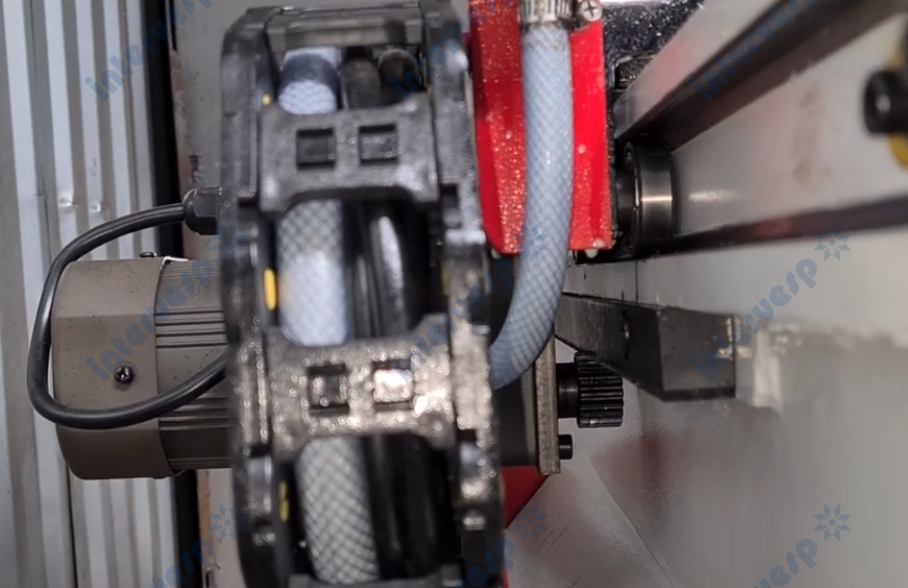

ЗАТОЧНОЙ УЗЕЛ

Заточка осуществляется в автоматическом режиме.

Заточной узел перемещается за счет передачи шестерня-рейка, которая обеспечивает плавность процесса заточки

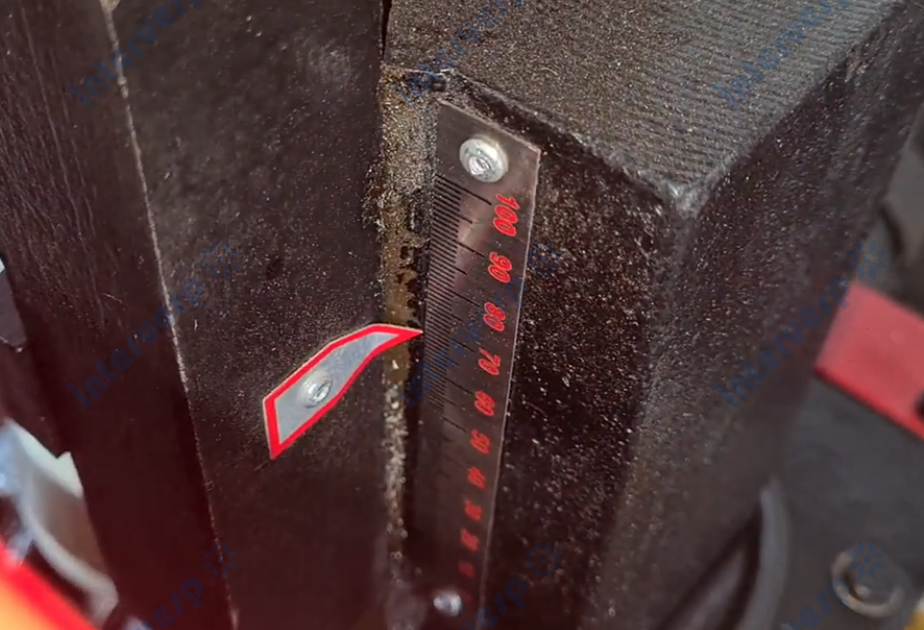

НАСТРОЙКА СЪЕМА

Опускание шлифовального круга производится посредством передачи винт-гайка. Контроль величины опускания осуществляется c помощью цифровой шкалы. Двигатель заточного узла имеет мощность 1,5 кВт, что позволяет затачивать ножи с большим съемом.

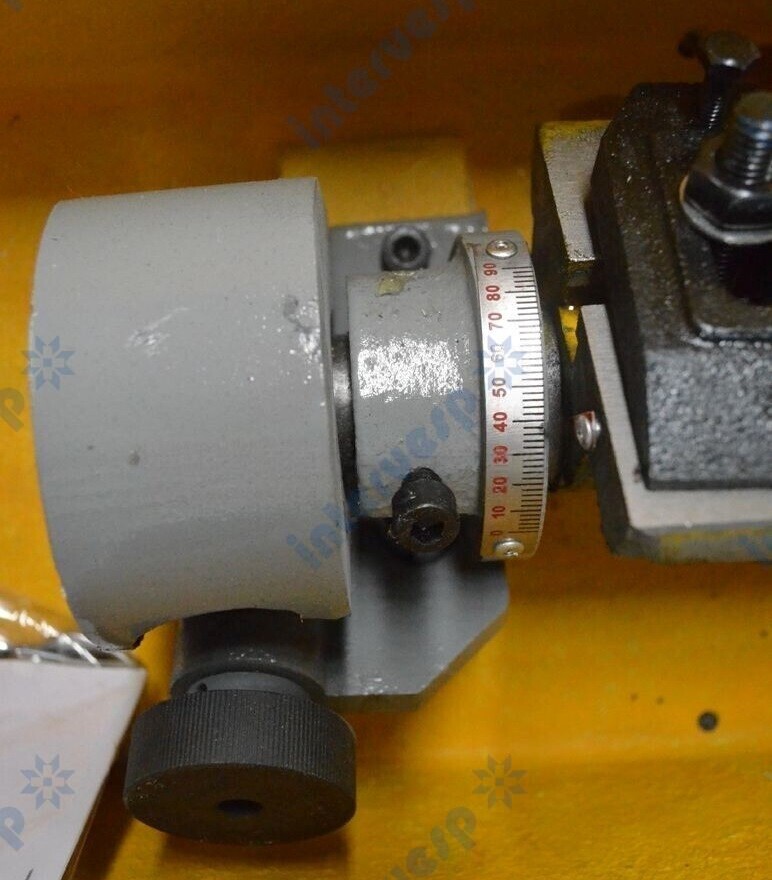

НАСТРОЙКА УГЛА ЗАТОЧКИ

Настройка угла заточки осуществляется поворотом заточного стола по градуированной шкале. Удобная настройка углов обеспечивает быструю подготовку станка к работе.
