Базовый пневматический модуль SVN250

В наличии
хит продаж
Базовый пневматический модуль SVN250
Базовый пневматический модуль SVN250
Базовый пневматический модуль SVN250
Базовый пневматический модуль SVN250
Базовый пневматический модуль SVN250
Базовый пневматический модуль SVN250
Базовый пневматический модуль SVN250
Базовый пневматический модуль SVN250
Испания
Основные характеристики

Усилие прижима при 6 Атм:: 800 gr/cm2 a 6 bar

Рабочее давление:: 5,5 - 7 bar

Расход воздуха при 5,5 Атм:: 28 l/min

Рабочая поверхность:: 150 x 150 mm

Габаритные размеры:: 160 x 22 x 200 mm

Вес:: 325 gr

Связь с ведущим специалистом
+375 (29) 190 05 60 +375 (17) 224 77 74
Шеф-монтаж и пуско-наладка
Шеф-монтаж и пуско-наладка
Осуществляем запуск поставленного оборудования
Сервис
Сервис
Собственный штат наладчиков
Гарантия
Гарантия
Выезд специалистов вовремя гарантийного периода
Лизинг
Лизинг
Приобретение оборудования в лизинг на выгодных условиях
Получить предложение
Описание товара

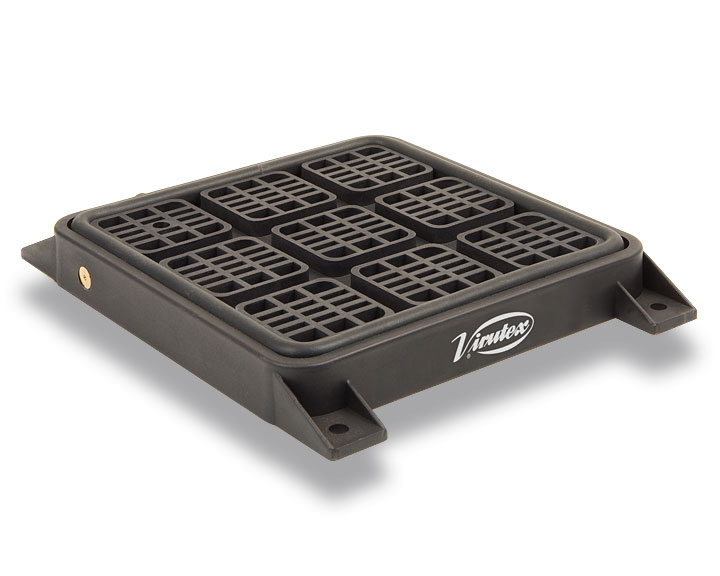

Базовый пневматический модуль SVN250 (номер для заказа: 5046347)

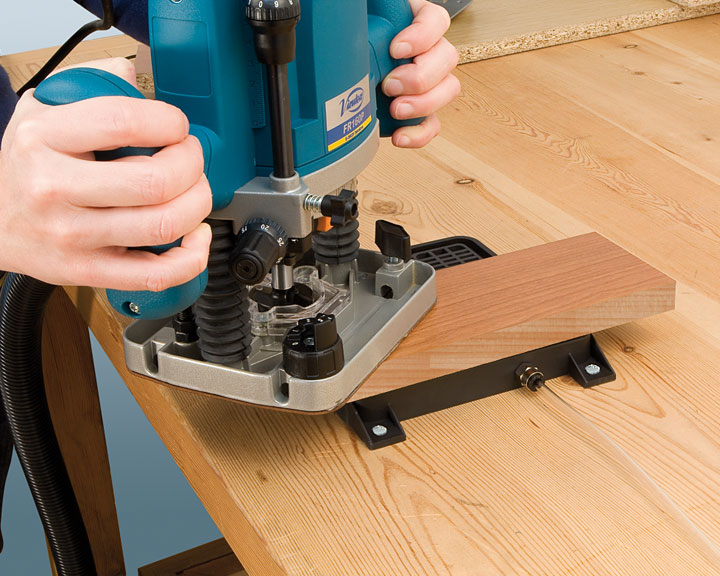

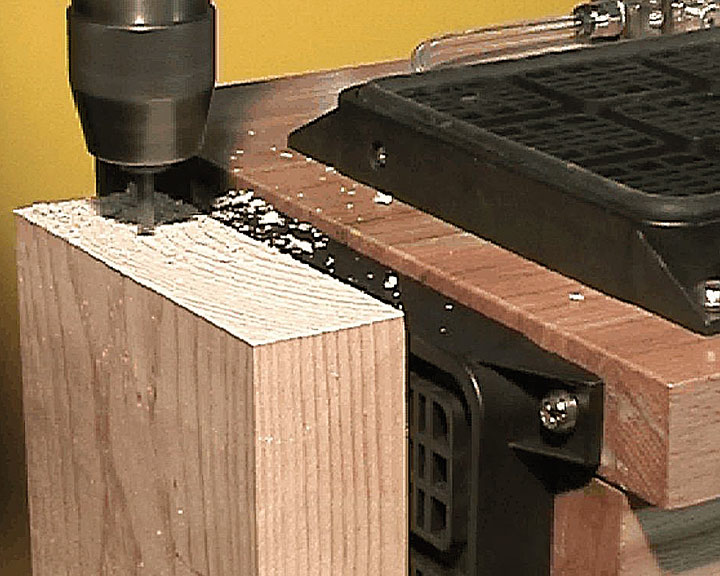

Базовый пневматический модуль разработан для фиксации деталей с гладкой не пористой поверхностью при помощи создания разрежения между основанием модуля и деталью. Модуль одинаково пригоден для фиксации как больших, так и маленьких деталей в различных положениях. Подача сжатого воздуха осуществляется от компрессора. Компактный размер позволяет использовать его как в цеху, так и на объекте с возможностью фиксирования обрабатываемой детали, как в вертикальном, так и горизонтальном положении. Практически идеальная оснастка для фиксации заготовок при различных видах обработки, таких как фрезерование, шлифование и т.д. Конструкция рабочей поверхности, разделенной на секции, позволяет адаптировать размер рабочей зоны в меньшую сторону при помощи уплотнительных элементов различной длины, входящих в стандартный комплект поставки, что необходимо для фиксации маленьких деталей. Использование нескольких модулей SVN250 позволяет фиксировать большие панели или детали. Базовый модуль SVN250 крепится к поверхности рабочего стола при помощи винтов через соответствующие отверстия в его основании. Для фиксации крупногабаритных деталей, с целью исключения провисания, рекомендуется использовать два и более (в зависимости от размеров и формы) пневматических модуля. В этом случае для подключения модулей к компрессору и их синхронизации рекомендуется использовать распределительный блок арт. 5046350 (не входит в стандартную комплектацию). Распределительный блок позволяет одновременно подключить до пяти пневматических базовых модулей.


Стандартная комплектация

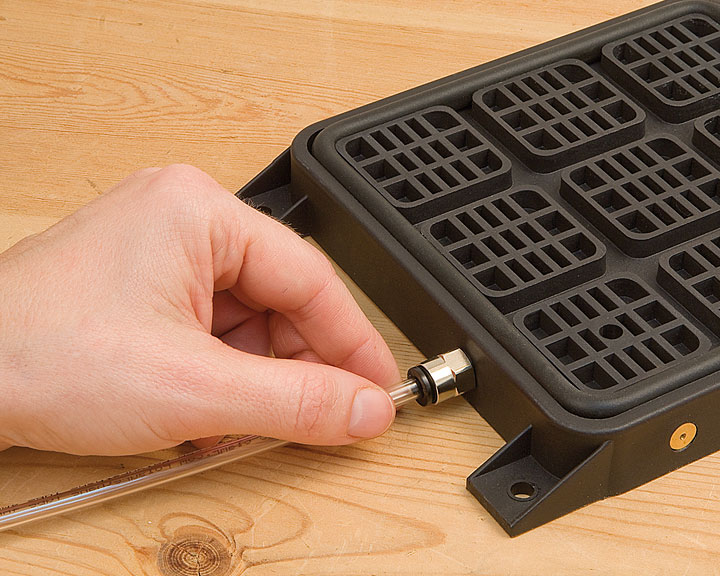

Вакуумный фиксатор SVN250 с предварительно установленным уплотнителем, прозрачный воздуховод (соединительная трубка) с быстроразъемным соединителем 1/4” и комплект из трех уплотнительных элементов на 3, 6 и 9 сегментов (арт. 5004282).


Дополнительная комплектация
  • 5004282 Комплект из трех уплотнительных элементов на 3, 6 и 9 сегментов. 8538005 Соединительная трубка, D.6 мм
  • 5004283 Соединитель 10х6 мм
  • 5038044 Вентиль запорный mini M-H1/4
  • 5038045 Распределитель 4H 1/8 2H 1/4
  • 5038046 Быстроразъемный соединитель M1/4
  • 5038047 Адаптер с быстроразъемным соединением для подключения воздуховода M-H 1/8-6
  • 5038049 Соединитель T-образный
  • 5046350 Распределительный блок в сборе.

Технические характеристики
