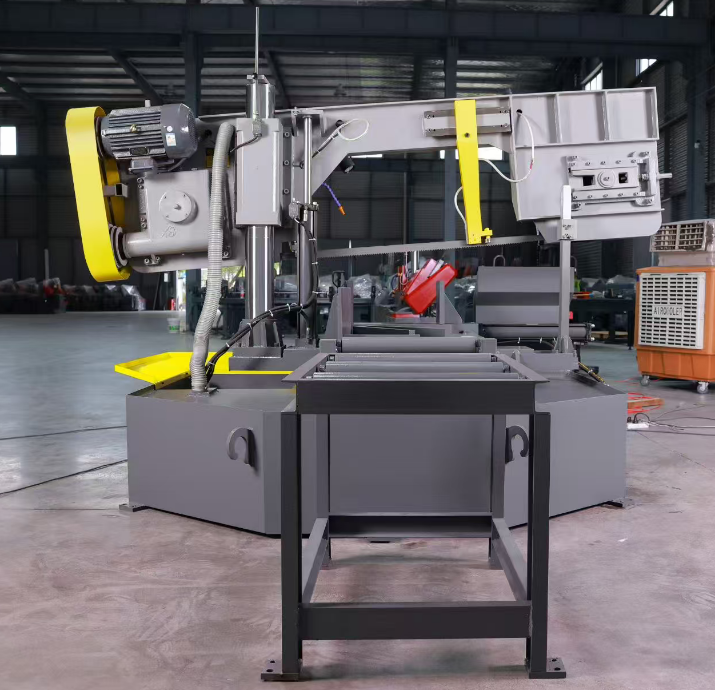

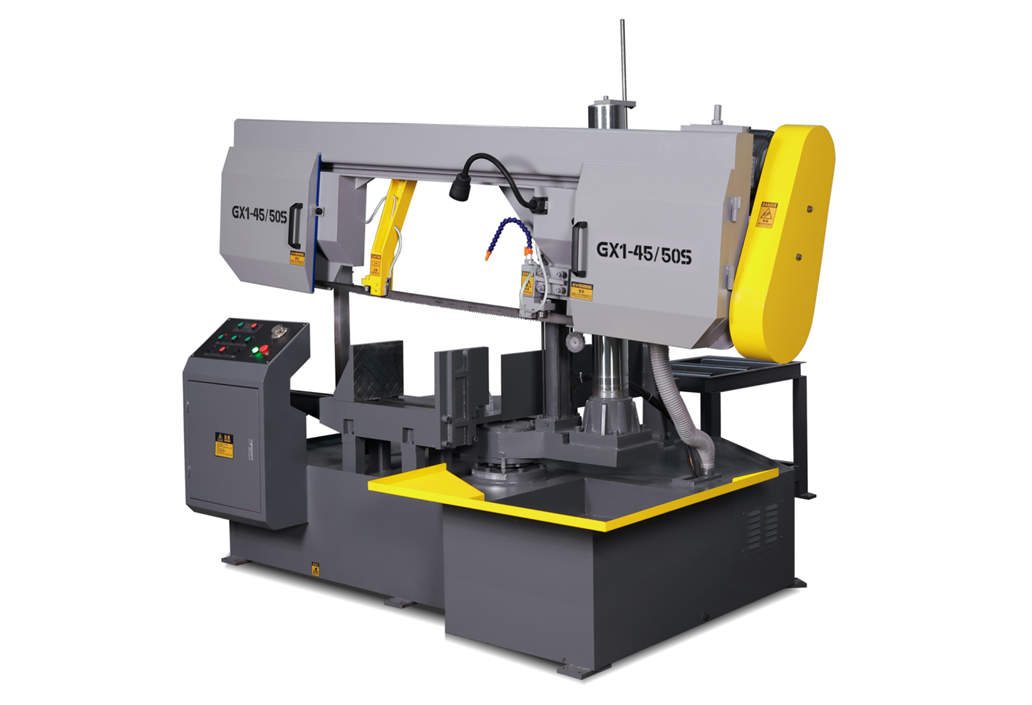

Двухколонный ленточнопильный станок GX1-45/50S с углом поворота пильного полотна 60°

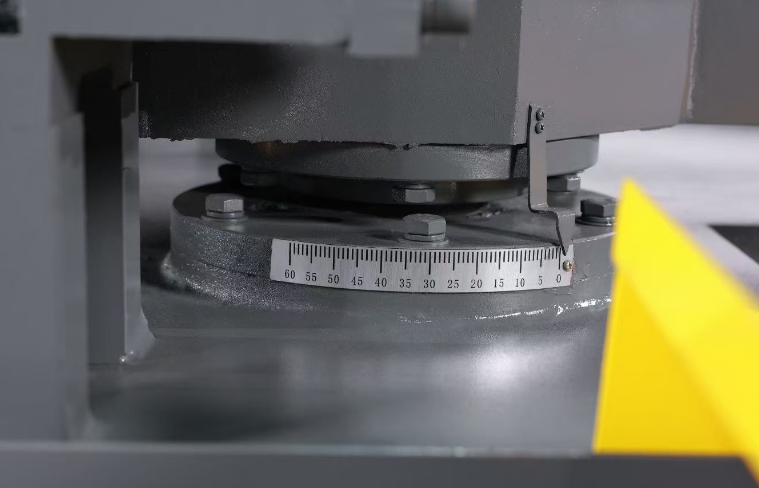

Данный станок проектирован специально для универсального применения в серийных производствах. Пильная рама вращается в одну сторону в диапазоне /0° + 60°. Низкие вибрации, точность пилы и долговечный материал обеспечивают идеальные условия для работы с ленточнопильным станком. Скорость подачи пильной рамы на заготовку 23/43/62/70м/мин регулируется в зависимости от обрабатываемого материала и его формы, а также самого процесса резки. Станок позволяет фиксировать и производить раскрой пакетом, благодаря устройству пакетной резки (дополнительная комплектация). Опционально станок может быть полностью автоматизирован путём синхронизации с приводными конвейерами на подаче и выходе заготовок.

Рама пилы: Рама пилы представляет собой арочную конструкцию, состоящую из левой и правой стоекпильной рамы с поперечинами. Рама пилы изготовлена ​​из высококачественных стальных листов, сваренных с оптимизированными ребрами жесткости. После вибрационного старения сварные напряжения перераспределяются и устраняются, обеспечивая устойчивость конструкции. На раме пилы установлены рабочие и натяжные ролики, а также левое и правое направляющие устройства. Во время работы пила вращается против часовой стрелки.

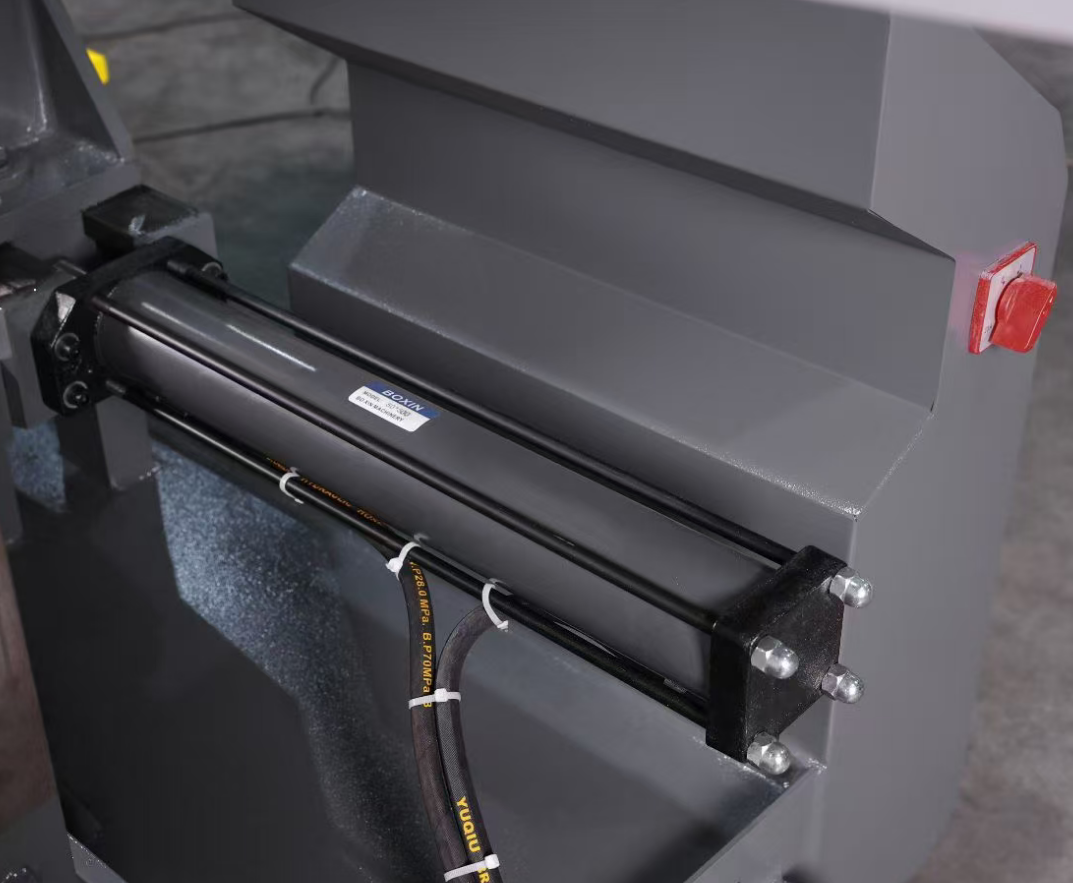

 Гидравлическая система: Данный станок оснащён гидравлической станцией, предназначенной для управления гидравлическими операциями станка. Гидравлическая станция в основном состоит из одного масляного бака, одного гидромотора, одного масляного насоса, одного клапана регулирования скорости, одного предохранительного клапана и нескольких электромагнитных клапанов.

Коробка передач: смазывается трансмиссионным маслом, заменяется раз в год;

Направляющая стойка: смазывается маслом, масляный стакан заполняется каждый месяц;

Электрическая система: В станке используется автономный шкаф управления, где все операции выполняются с помощью кнопок. Электрическое управление имеет два режима: мгновенный запуск и ручное управление, при этом ручные настройки используются в основном для регулировки оборудования и распиловки концов материала. Механизмы блокировки между электрическими компонентами обеспечивают безопасность работы. В соответствии со стандартами электробезопасности все компоненты размещены в шкафах, оснащенных функцией отключения питания при открытии дверей. Все компоненты блока управления работают от сети 24 В постоянного тока. Система включает в себя полный комплект низковольтного электрооборудования, сертифицированного по стандарту CCC, с соблюдением требований безопасности, соответствующих как национальным, так и международным требованиям.

Станок оснащен устройством защиты от перегрузки и обрыва ремня безопасности.

Главный двигатель  Ally

Гидравлический двигатель Aylett

электромагнитный клапан YUEYU

трансформаторный контактор CHNT

миниатюрное реле CHNT

комбинированный выключатель CHNT

электромагнитный клапан Zhengtai Electric
