Пресс-ножницы комбинированные HKM 65
Пробивка отверстий (диаметр x толщина), мм: Ø28x20, Ø55x10, Ø110x3
Резка прутка (круг / квадрат), мм: Ø45/45
Резка уголка под углом 90°, мм: 120x120x12
Резка уголка под углом 45°, мм: 70x10
- 2 рабочих места

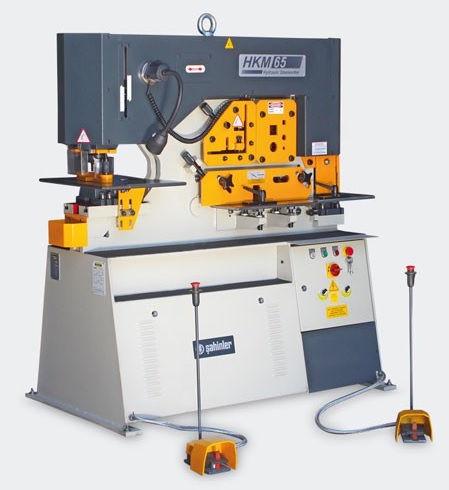

Гидравлические комбинированные пресс-ножницы HKM 65.
Пресс-ножницы комбинированные. Предназначены для резки уголка, полосы, прутка, фасонного проката, а также для пробивки отверстий в листовом, полосовом и фасонном прокате, вырубки открытых пазов. Оснащены слотами для 4-х или 5-ти видов профиля (прутка).
Гидравлические комбинированные пресс-ножницы HKM 65 предназначены для серийного производства металлоконструкций.
Гидравлические комбинированные пресс-ножницы HKM 65 выпускаются двух типов:
- с одним гидроцилиндром: HKM 40 (4 рабочих станции), 45, 60 (5 рабочих станций);

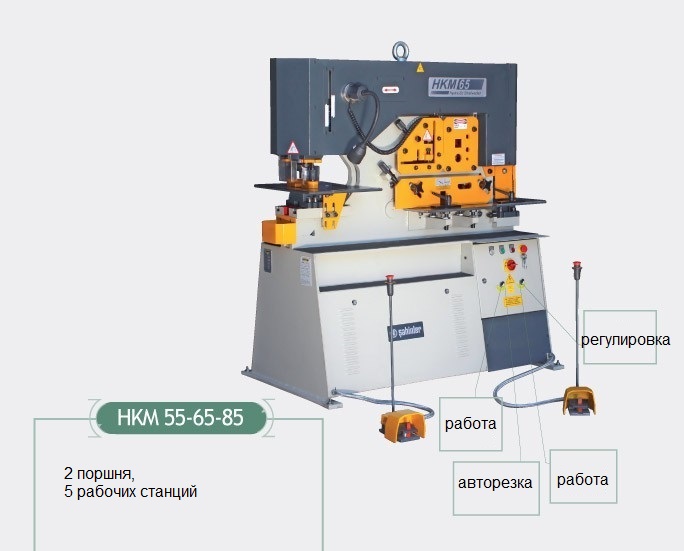

- с двумя гидроцилиндрами HKM 65, 85,115, 175 (5 рабочих станций).
Станки оснащаются электрическим задним упором для упрощения настройки длины деталей.
На все станки серии HKM может быть установлен NC подающий – принимающий рольганг. Его использование в технологической цепи существенно уменьшает время обработки профиля или полосы. Память контроллера позволяет хранить до 100 программ.
Стандартная комплектация:
1. 2 рабочих гидравлических поршня и 2 педальных модуля управления дающие возможность работы 2-х операторов одновременно;
2. Большая производительность с возможностью регулировки хода поршня;
3. Центральная система смазки;
4. Освещение рабочего места;
5. Электронный концевик заднего упора для резки в размер;
6. 5 рабочих станций:
Пуансон и матрица для пробивки отверстий – Ø22мм (6.1.);
Ножи для круглого и квадратного прутка (6.2.);
Ножи для уголка (6.3.);
Ножи для полосы/листа (6.4.);
Комлект ножей для U-образной высечки (6.5.);
Ключ для матрицы;
Руководство по эксплуатации;
Ножная педаль. 2шт.

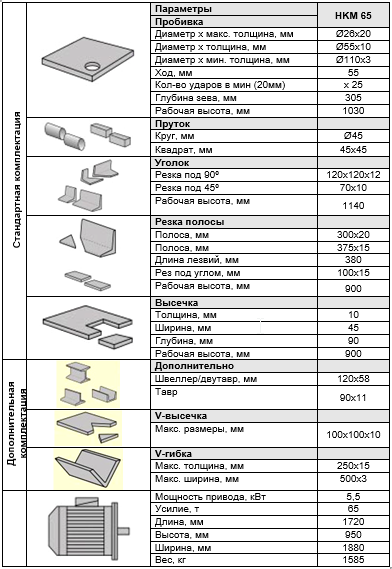

Технические характеристики
Пробивка отверстий: | |
Пробивка отверстий (диаметр x толщина), мм | Ø28x20, Ø55x10, Ø110x3 |
Рабочий ход, мм | 55 |
Количество ходов на 20 мм, шт | 25 |
Глубина зева, мм | 305 |
Рабочая высота, мм | 1030 |
Резка прутка: | |
Резка прутка (круг / квадрат), мм | Ø45/45 |
Резка уголка: | |
Резка уголка под углом 90°, мм | 120x120x12 |
Резка уголка под углом 45°, мм | 70x10 |
Рабочая высота, мм | 1140 |
Резка листовой стали: | |
Лист (ширина х толщина), мм | 300x20, 375x15 |
Резка под углом, мм | 100x15 |
Рабочая высота, мм | 900 |
Длина лезвий, мм | 380 |
Высечка: | |
Толщина, мм | 10 |
Ширина, мм | 45 |
Глубина, мм | 90 |
Рабочая высота, мм | 900 |
Общие параметры: | |
Мощность привода, кВт | 5,5 |
Вес, кг | 1585 |
Габариты (ДxШxВ), мм | 1720x950x1880 |
Усилие, тонн | 65 |
