Пресс-ножницы комбинированные HKM 60
Пробивка отверстий (диаметр x толщина), мм: Ø22x15, Ø38x11, Ø100x3
Резка прутка (круг / квадрат), мм: Ø40/35
Резка уголка под углом 90°, мм: 120x120x12
Резка уголка под углом 45°, мм: 80x8

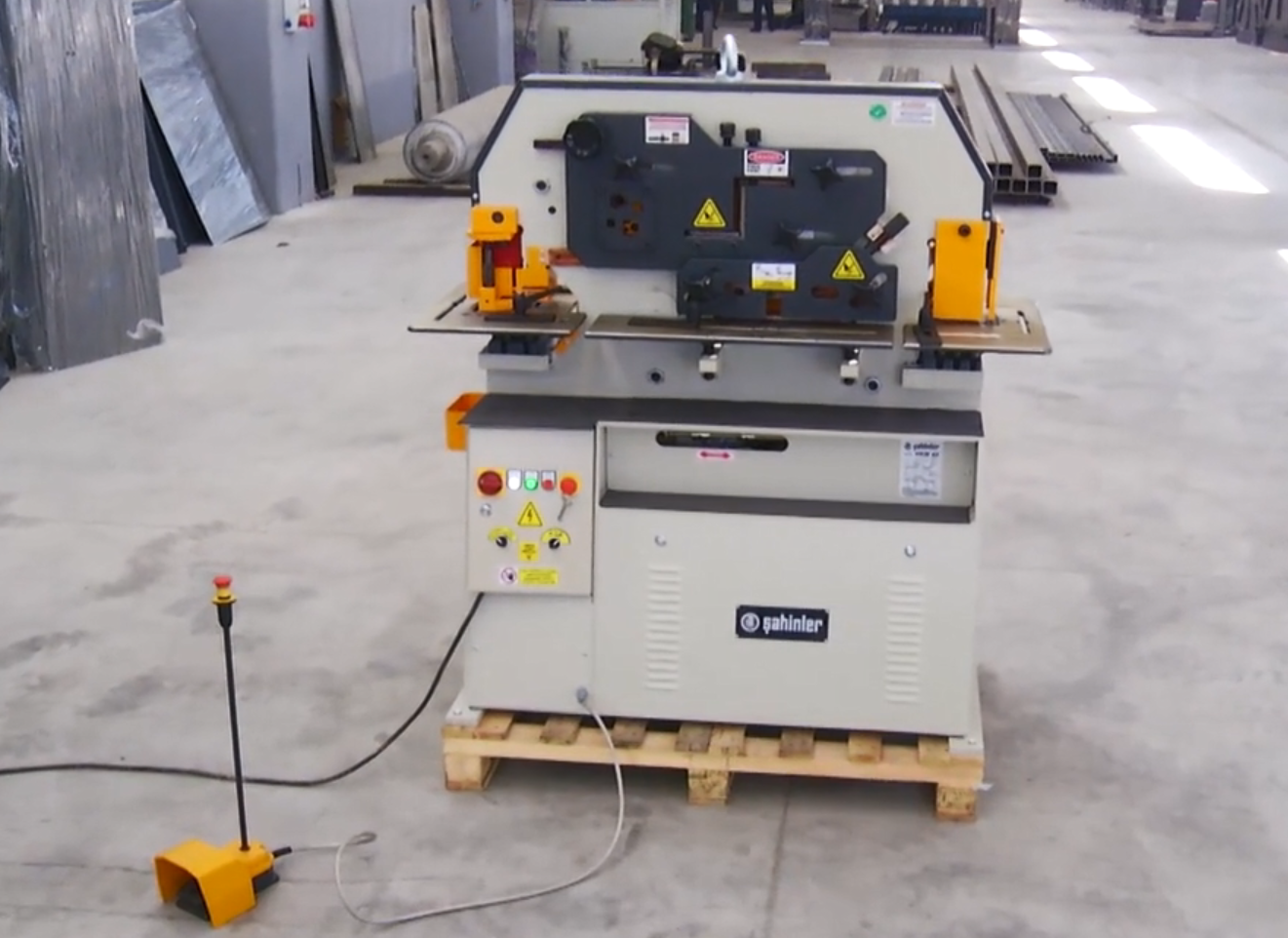

Комбинированные пресс-ножницы HKM-60 предназначены для резки, высечки, пробивки отверстий в металлическом листе и профиле, резки круглого и квадратного прутка. Благодаря своей универсальности и широкому спектру применения, пресс-ножницы SAHINLER пользуются популярностью как в серийном, так и в штучном производстве. Из-за малых габаритов и мобильности, пресс-ножницы HKM-60 могут использоваться на строительных объектах.

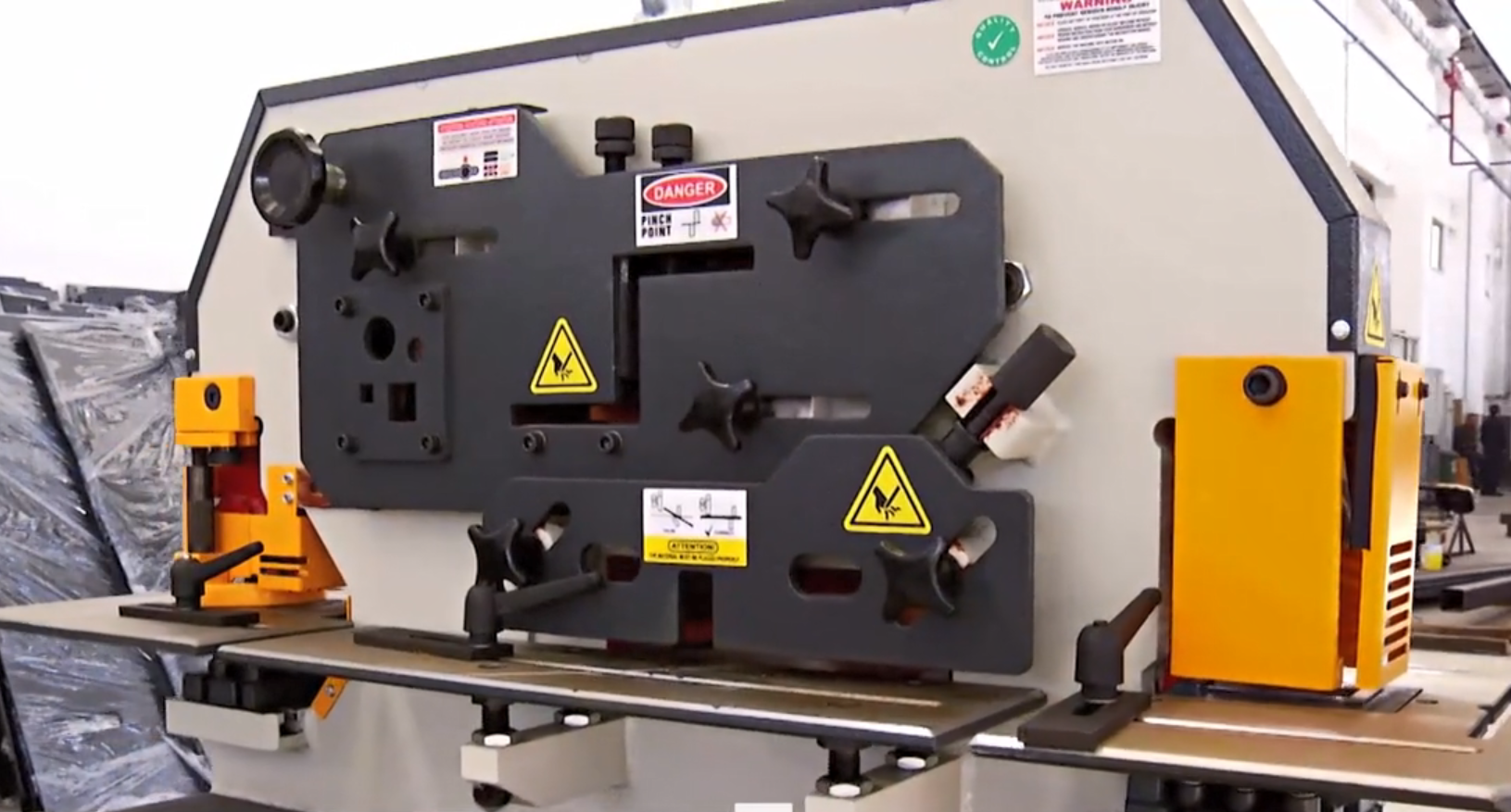

Гидравлические пресс-ножницы Sahinler HKM 60 объединяют в себе пять рабочих станций в одном станке:

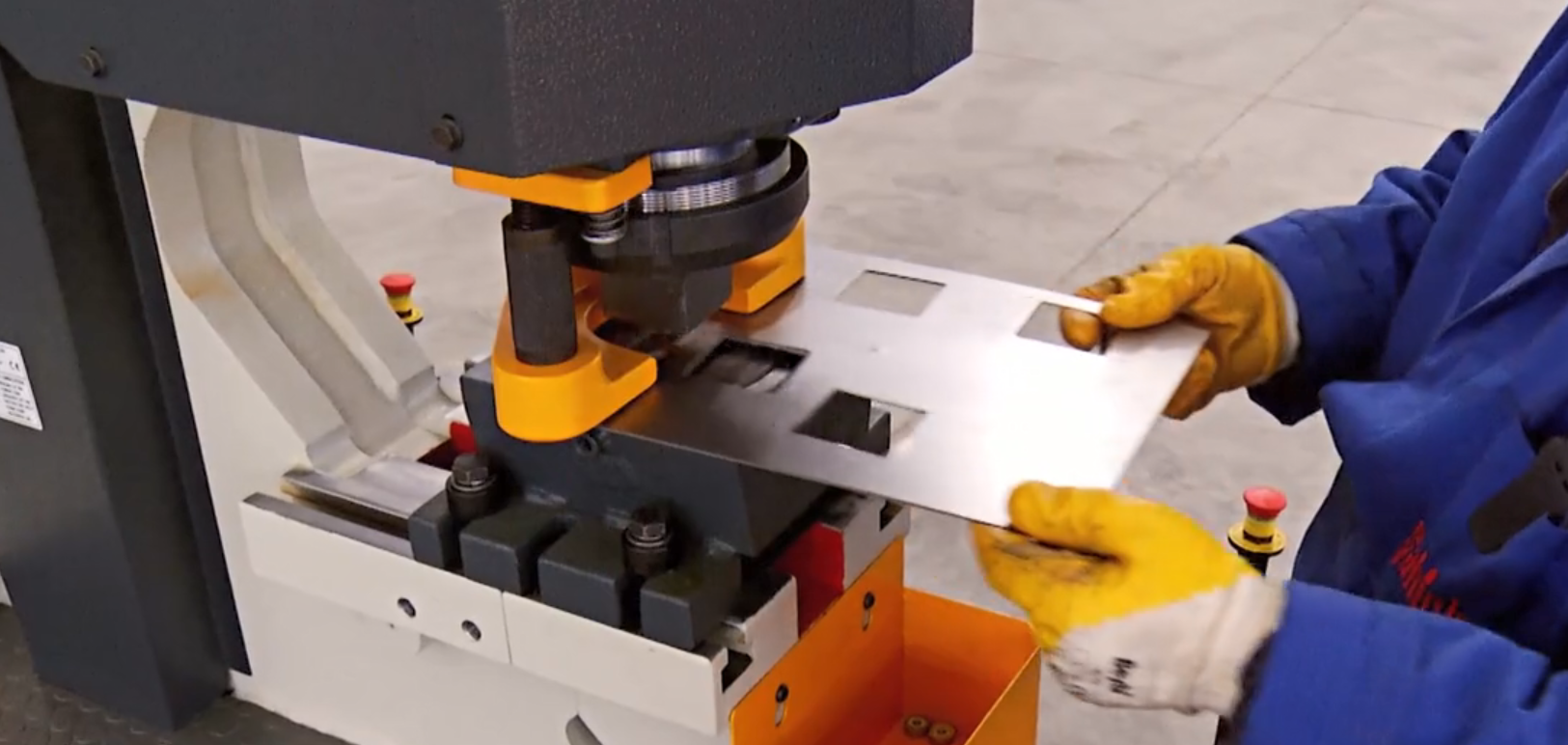

- ПРОБИВКА ОТВЕРСТИЙ: С инструментом для пробивки отверстия до Ø38мм могут быть произведены легко и эффективно (толщина стали 8 — 11 мм).
- НОЖНИЦЫ ДЛЯ РУБКИ КРУГЛОГО И КВАДРАТНОГО ПРУТКА: С помощью этой части станка можно быстро произвести рез квадратного прутка до 25 — 35 мм. и круглого прутка до 30 — 40 мм. Сменив лезвия, Вы сможете резать U-I или T-профиль. Специальные ножи доступны по индивидуальному запросу.

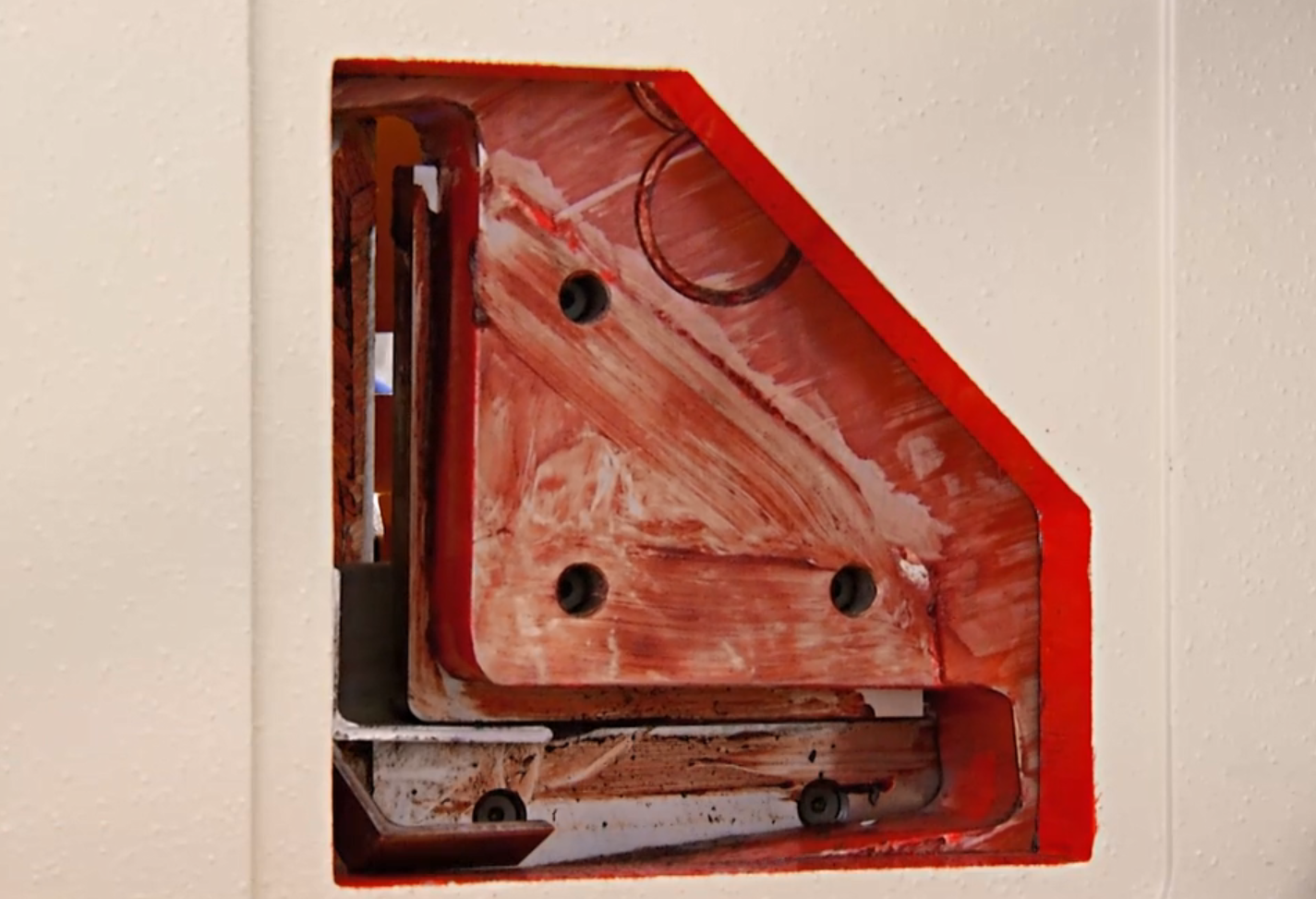

- НОЖНИЦЫ ДЛЯ УГОЛКА: С помощью этой станции оснащенной Z-образными ножами Вы можете эффективно и идеально резать некоторые профили под углом 90 и 45 градусов.

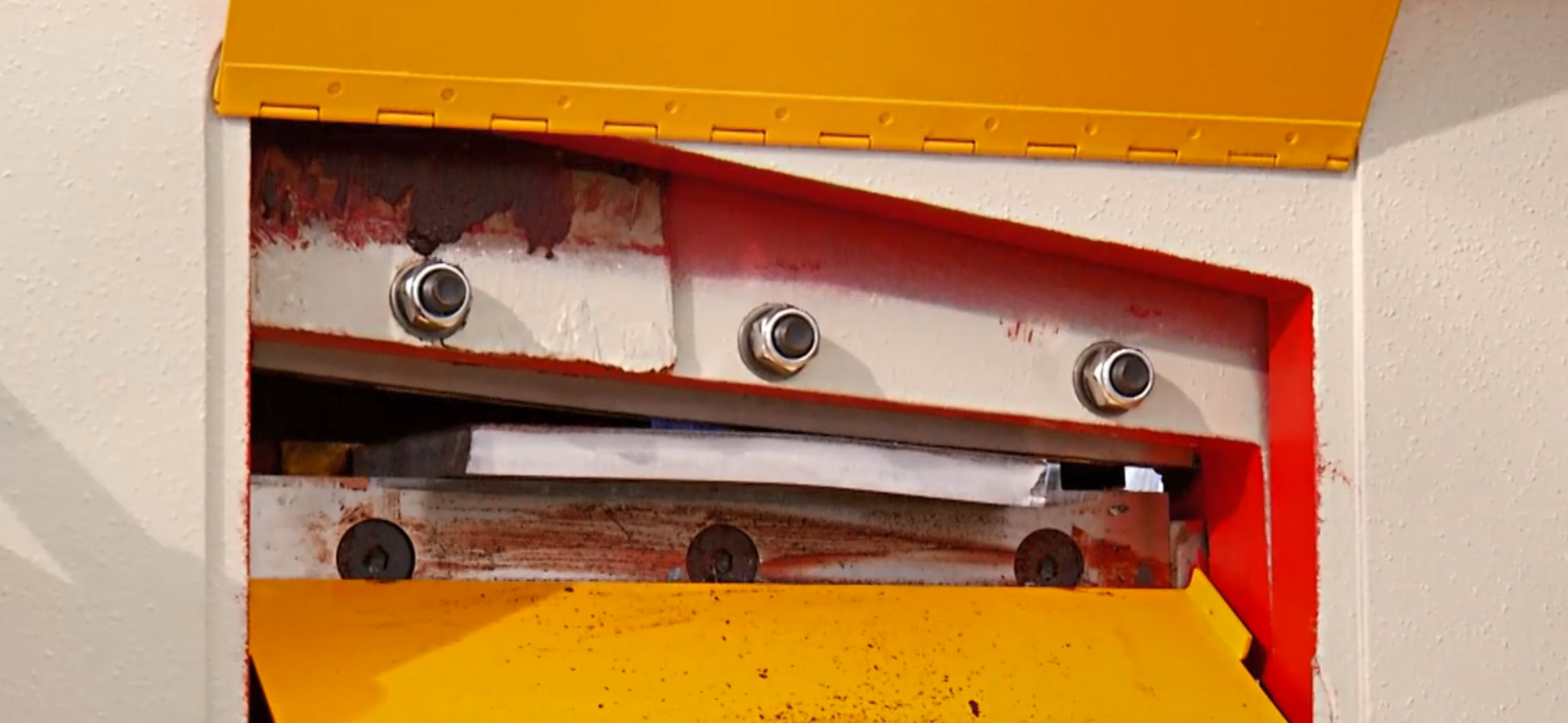

- ГИЛЬОТИННЫЕ НОЖНИЦЫ: С этой станцией станка Вы сможете производить работы по резке листового металла шириной до 300мм.
- ВЫСЕЧНЫЕ НОЖНИЦЫ: Оборудование поставляется с прямоугольным высечным инструментом. Специальные лезвия доступны по индивидуальному запросу.
Стандартная комплектация
- 5 рабочих станции;
- Пуансон и матрица для пробивки отверстия диаметром 22 мм;
- Держатель пуансона;
- Ножи для резки листа;
- Ножи для резки круглого и квадратного прутка;
- Ножи для резки уголка;
- Ножи для резки П-образной высечки;
- Централизованная система смазки;
- С-образный ключ для установки инструмента;
- Ножная педаль управления.
Дополнительные опции
- Ножи для тавра и двутавра;
- Ножи для швеллера;
- Высечка V формы;
- Гибка V-формы;
- Пробивка фасонных отверстий.

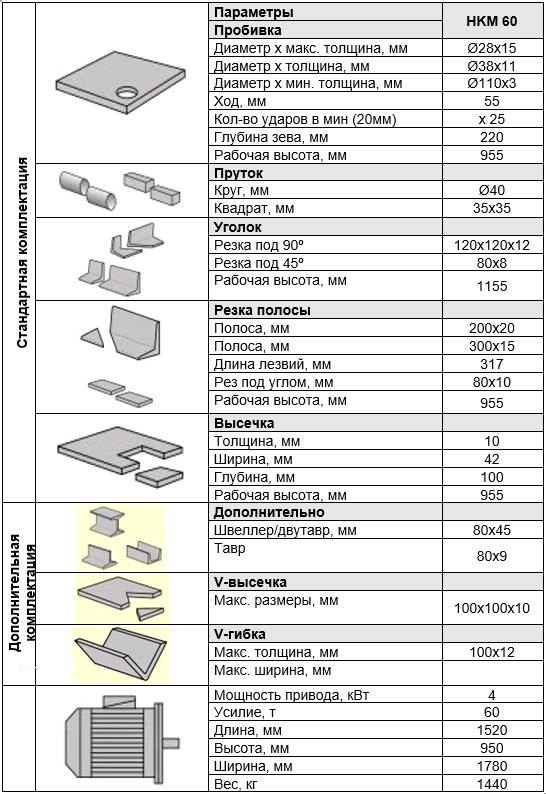

Технические характеристики
Пробивка отверстий: | |
Пробивка отверстий (диаметр x толщина), мм | Ø22x15, Ø38x11, Ø100x3 |
Рабочий ход, мм | 55 |
Количество ходов на 20 мм, шт | 25 |
Глубина зева, мм | 220 |
Рабочая высота, мм | 955 |
Резка прутка: | |
Резка прутка, (круг / квадрат), мм | Ø40/35 |
Резка уголка: | |
Резка уголка под углом 90°, мм | 120x120x12 |
Резка уголка под углом 45°, мм | 80x8 |
Рабочая высота, мм | 1155 |
Резка листовой стали: | |
Лист (ширина х толщина), мм | 200x20, 300x15 |
Длина ножей, мм | 317 |
Резка под углом, мм | 80x10 |
Рабочая высота, мм | 955 |
П-образная высечка: | |
Толщина, мм | 10 |
Ширина, мм | 42 |
Глубина, мм | 100 |
Рабочая высота, мм | 955 |
Общие параметры: | |
Мощность привода, кВт | 4 |
Вес, кг | 1440 |
Габариты (ДxШxВ), мм | 1520x950x1780 |
Усилие, тонн | 60 |
